颚式破碎机外壳铸钢承载结构设计

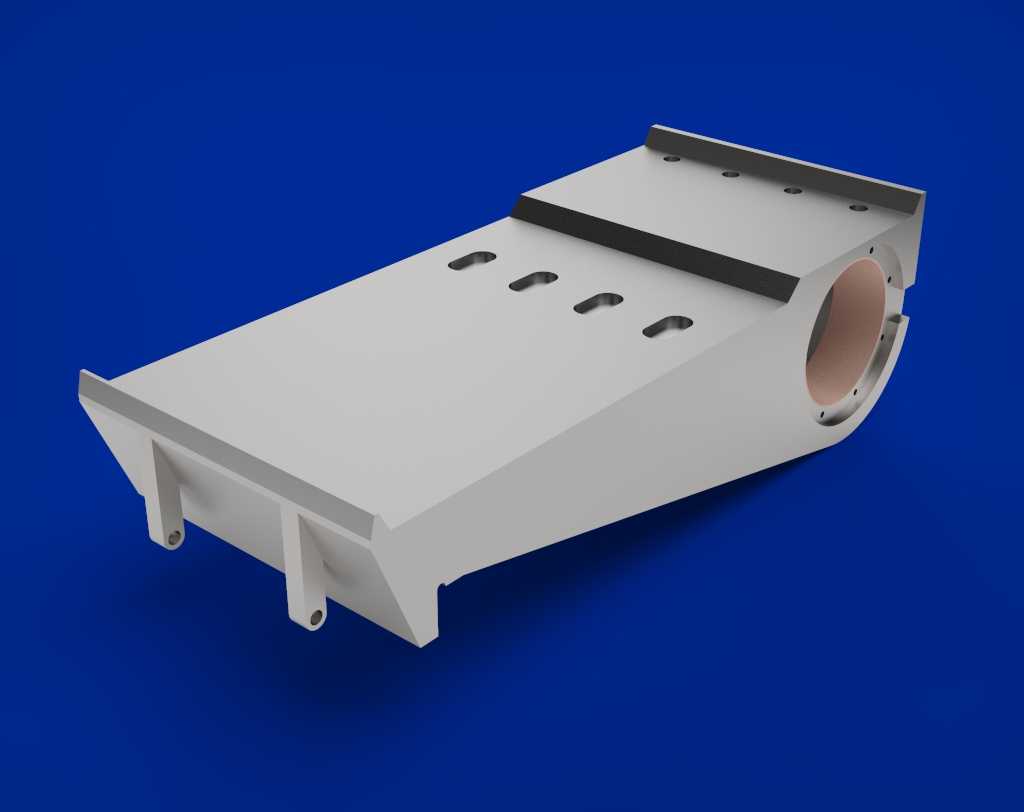

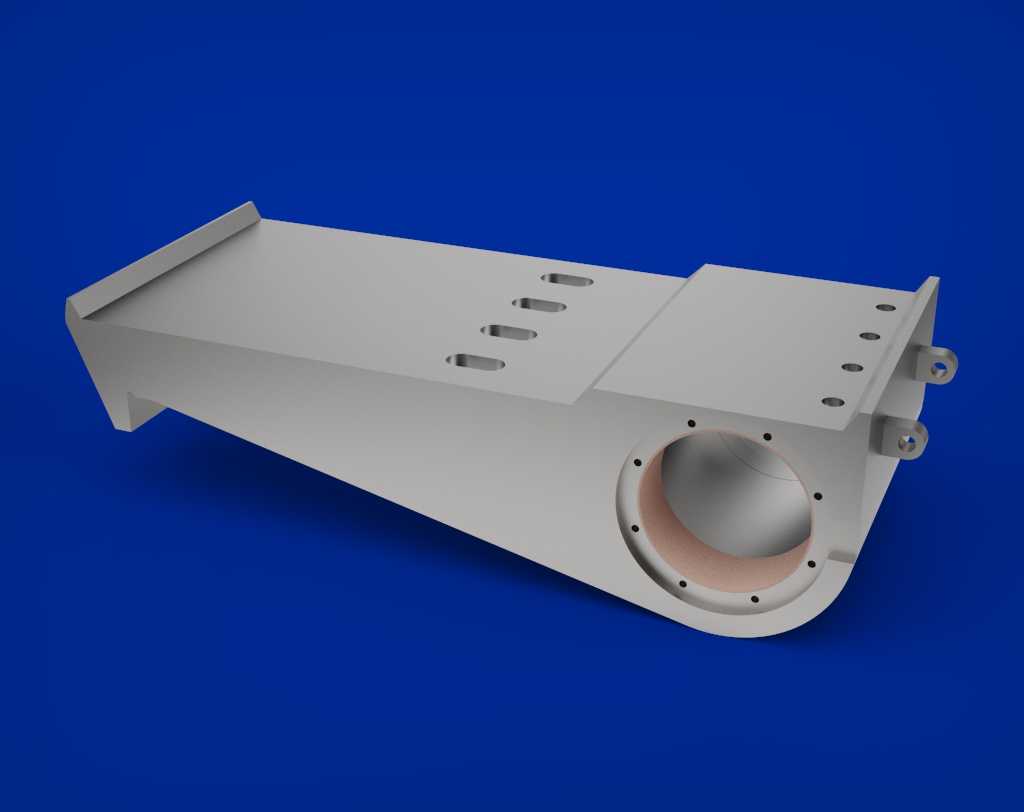

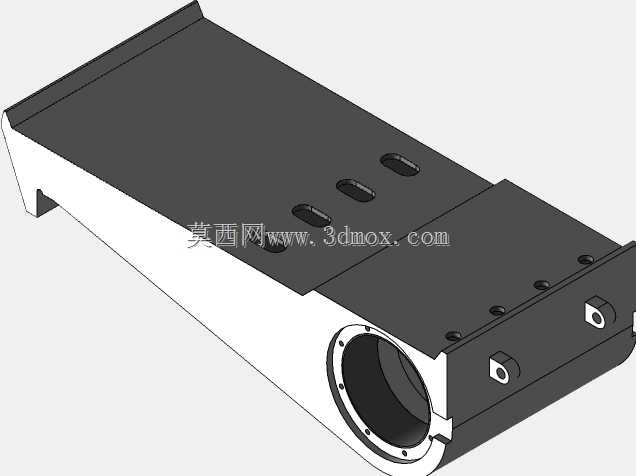

在矿山、砂石骨料生产、建筑固废资源化处理的粗碎作业段，颚式破碎机是首道破碎工序的核心设备，而外壳作为整台设备的核心承载基体，直接决定了设备在重载冲击工况下的运行稳定性与服役寿命。这款外壳采用斜置楔形的整体腔体结构，区别于传统直壁式壳体设计，斜向布置的腔体壁面能够在动颚往复挤压物料时，引导被破碎的物料沿斜面逐步向排料口滑移，避免粗碎过程中大块矿石在腔体内发生卡堵，同时减少物料对腔壁的垂直冲击载荷，降低壳体局部应力集中的风险。壳体上的圆形轴孔是偏心轴组件的安装定位基准，孔位周边设计了加厚的环形凸台结构，凸台上均匀布置的螺栓孔用于安装轴承端盖，能够将偏心轴运转时产生的径向冲击载荷均匀分散到整个壳体壁面，避免轴孔位置因长期受交变载荷出现开裂变形。壳体顶面的长条状安装槽用于固定定颚衬板的压紧楔块，槽位的加工精度直接决定了定颚衬板的安装贴合度，若槽位平面度超差，衬板在受大块物料冲击时容易出现松动翘起，甚至发生衬板脱落的故障。壳体下部伸出的两个带孔支脚是整机的安装固定位，支脚位置的设计充分匹配颚式破碎机的机架安装基准，安装孔的孔径与孔距预留了足够的调整余量，能够抵消基础安装面的平面度误差，保证壳体安装后处于水平受力状态，避免设备运转时因安装偏斜产生额外的附加载荷。壳体侧壁开设的四个长圆形观察孔，一方面用于日常运维时观察腔体内衬板的磨损情况、排料口的间隙大小，另一方面也能作为卡料故障处理时的操作孔，无需拆解整个壳体即可完成腔体内的堵料清理作业。从设计逻辑来看，这款外壳的壁厚分布完全贴合颚式破碎机的受力路径，在受冲击载荷最大的进料口侧、轴孔安装位、支脚连接位都做了局部加厚处理，而在受力较小的非承载区域适当减薄壁厚，在保证整体结构强度的前提下控制铸件重量，降低设备的整体制造成本与安装难度。壳体与侧护板、调整座、推力板支座的连接位都做了一体化的凸台设计，无需额外焊接连接座，避免焊接应力带来的壳体变形问题，所有连接孔位的位置度公差都控制在合理范围内，能够保证各配套部件安装后配合间隙符合设计要求，减少设备运转过程中的异常振动与磨损。
