60缸径100行程气动气缸结构设计

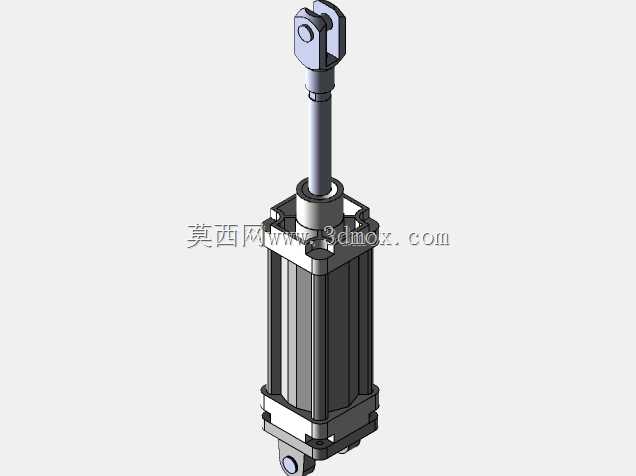

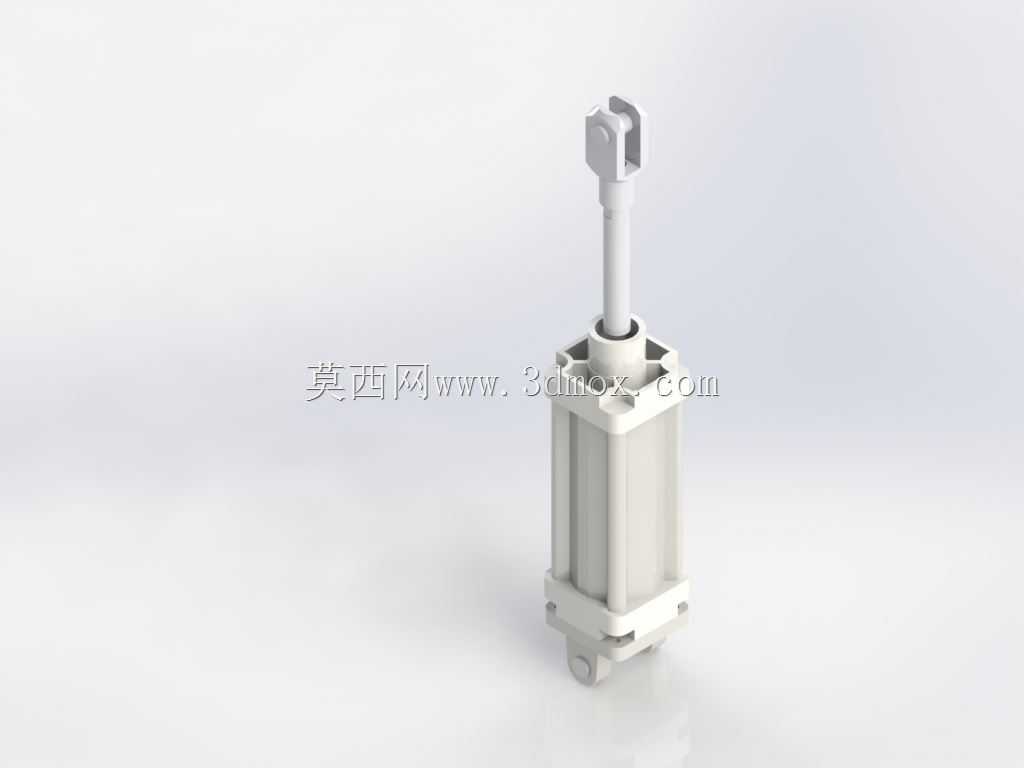

这款气动执行元件的设计围绕气压传动场景的实际使用需求展开，在自动化生产线、工装夹具驱动、轻工设备往复动作机构中都能适配，核心作用是将压缩空气的压力能转换为直线往复运动的机械能，为工位推送、工件夹紧、机构升降、闸门启闭等动作提供稳定的动力输出。从结构设计逻辑来看，整体采用方形端盖配合拉杆式缸筒的经典布局，这种结构的优势在于缸体刚性充足，安装时可适配多方向的固定需求，不管是水平卧式安装还是垂直立式安装，都能通过端盖的安装孔位完成可靠固定，不会因为安装方向的差异导致缸体受力变形。活塞杆顶端采用叉形铰接结构，这种连接方式可以补偿安装过程中存在的小角度同轴度误差，避免活塞杆在伸出缩回过程中出现别劲、卡滞的问题，延长密封件的使用寿命；缸体底端同样设置铰接安装位，适配摆角式安装场景，在需要随动作轨迹小幅摆动的机构中，无需额外加装万向接头就能直接使用，减少配套零件的选型成本。尺寸边界上，60mm的缸径可以在常规0.5-0.8MPa的工厂供气压力下，输出足够的推拉力，满足多数中小型工装、自动化机构的动力需求，100mm的行程覆盖了绝大多数短行程往复动作的使用场景，不会因为行程过长导致活塞杆挠度超标，也不会因为行程过短无法满足动作位移要求。设计过程中对密封槽的尺寸做了适配优化，缸筒内壁的粗糙度要求控制在合理区间，既保证活塞运动时的密封性能，减少压缩空气的内泄漏，又不会因为表面过于粗糙加速密封圈磨损。端盖与缸筒的配合面设置了定位止口，装配时可以快速保证同轴度，降低装配难度，端盖上预留的气口位置符合常规气动管路的布局习惯，不管是侧面接气还是轴向接气，都不会和周边安装结构产生干涉。整体外形做了倒角处理，没有尖锐棱角，避免装配和维护过程中划伤操作人员，外露的活塞杆表面做了硬化处理，耐磨性能优异，长期往复运动也不会因为表面划伤导致密封失效。在实际选型适配时，这款气缸可以直接配套常规的气动三联件、电磁阀使用，不需要额外定制特殊的配套阀件，安装孔位的尺寸符合通用气动元件的安装规范，可以直接替换同规格的其他品牌同参数气缸，降低设备维护时的替换成本。
