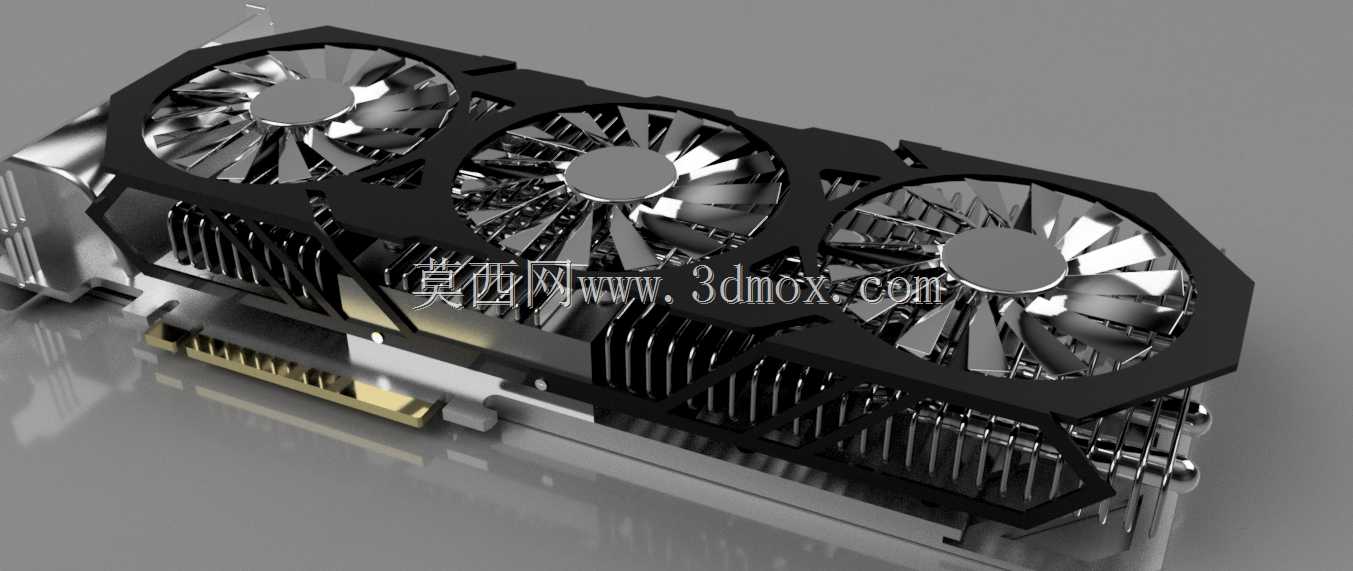

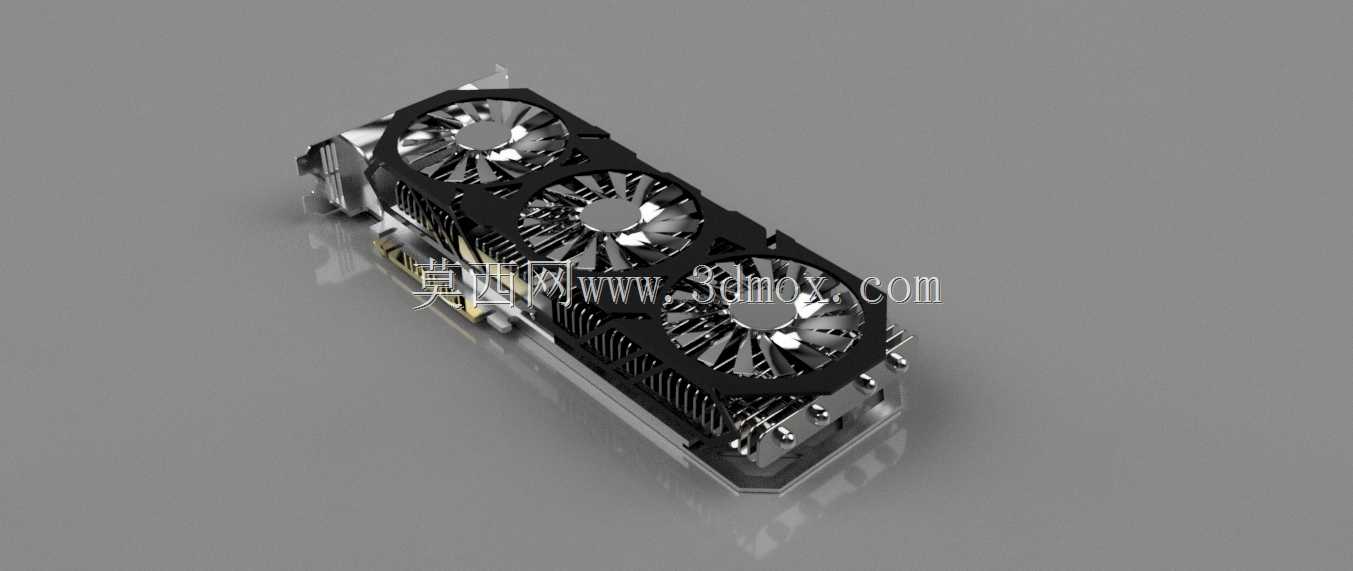

三风扇结构GALAX GeForce RTX显卡精细建模

这款显卡三维建模作品完整还原了三风扇版GALAX GeForce RTX图形卡的全部结构细节，可用于PC硬件结构教学、机箱装机适配模拟、散热方案验证等多个工程场景。从实际应用层面看，这类独立图形卡是台式工作站、高性能游戏主机、图形渲染计算节点的核心算力部件，建模时首先要匹配标准PCIe x16插槽的安装边界，金手指部分的尺寸公差严格遵循PCIe规范，确保插入主板插槽时的配合间隙符合装机要求，挡板位置的开孔位置、高度完全按照全高PCIe挡板标准制作，可适配标准ATX、MATX、ITX等不同规格机箱的安装位预留。

建模过程中针对散热结构做了精细化还原，三个轴流风扇的扇叶曲面、轮毂造型完全参照实物的空气动力学设计，风扇下方的鳍片散热阵列做了等距排布，每一片散热鳍片的厚度、鳍片间的通风间隙都和实物保持一致，同时还原了贯穿散热模块的热管走向，热管与鳍片、核心底座的接触位置做了贴合处理，能够直观展示显卡的散热路径，方便结构工程师验证风道设计合理性。显卡的外壳部分做了棱角分明的造型处理，外壳上的通风开孔位置与风扇进风区域完全对应，避免出现遮挡进风的结构问题，外壳的卡扣位置、与内部散热骨架的连接点位都做了还原，可用于拆解装配流程的模拟演示。

从安装边界来看，建模时预留了显卡的整体长度、厚度、高度参数对应的空间占位，可直接导入机箱装配模型中做干涉检查，验证显卡与机箱硬盘位、水冷排、内存插槽的空间兼容性，避免装机时出现尺寸冲突。显卡尾部的供电接口位置、接口类型也做了准确还原，能够模拟供电线材的插接空间，确认供电线材弯折半径是否在合理范围内，不会出现线材挤压外壳的问题。PCB板部分还原了核心芯片、显存颗粒、供电电容的排布位置，可用于硬件改装、散热改造的方案验证，比如更换第三方散热器时，可通过模型核对孔位距离、核心接触面积，提前判断改装方案的可行性。整款模型的各个组件都按照实际装配关系做了层级划分，实体与组件分别在对应平面完成组装约束，能够清晰展示显卡从外壳到内部核心的完整装配逻辑，适合硬件结构设计从业者做参考，也可用于三维建模教学中的装配约束练习案例。
