轧钢产线夹送平辊设备结构

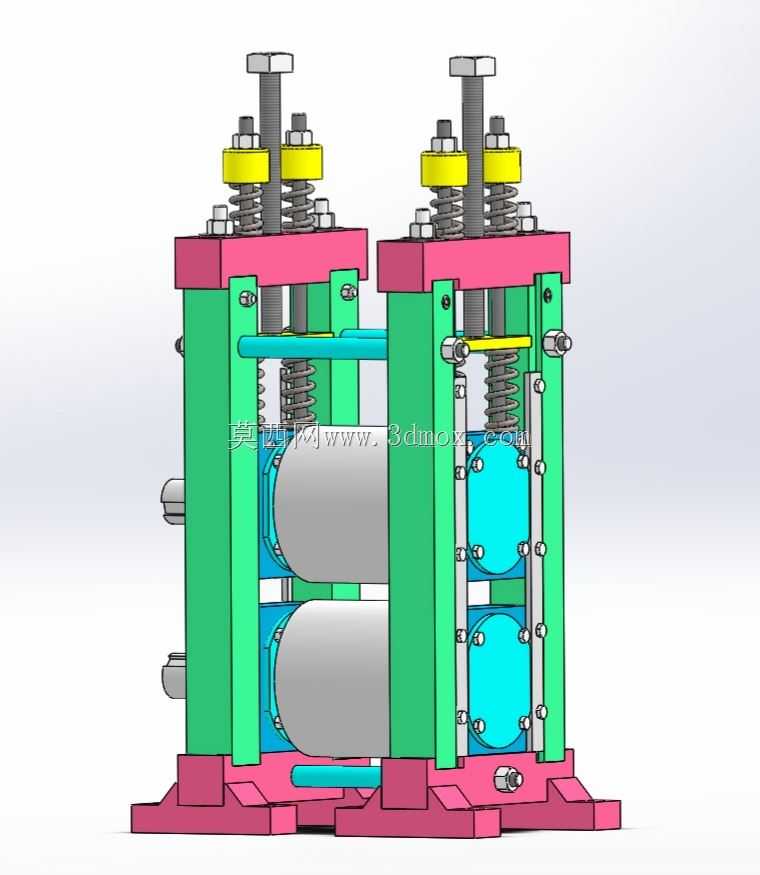

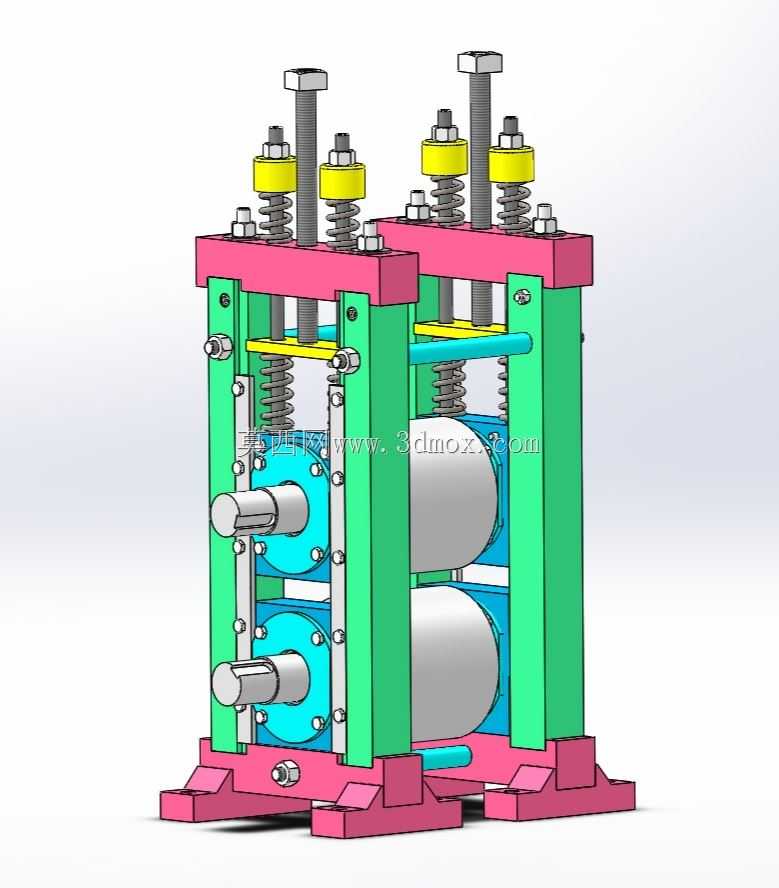

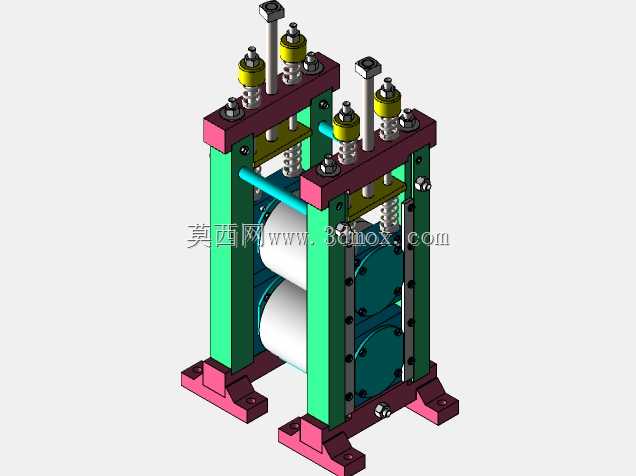

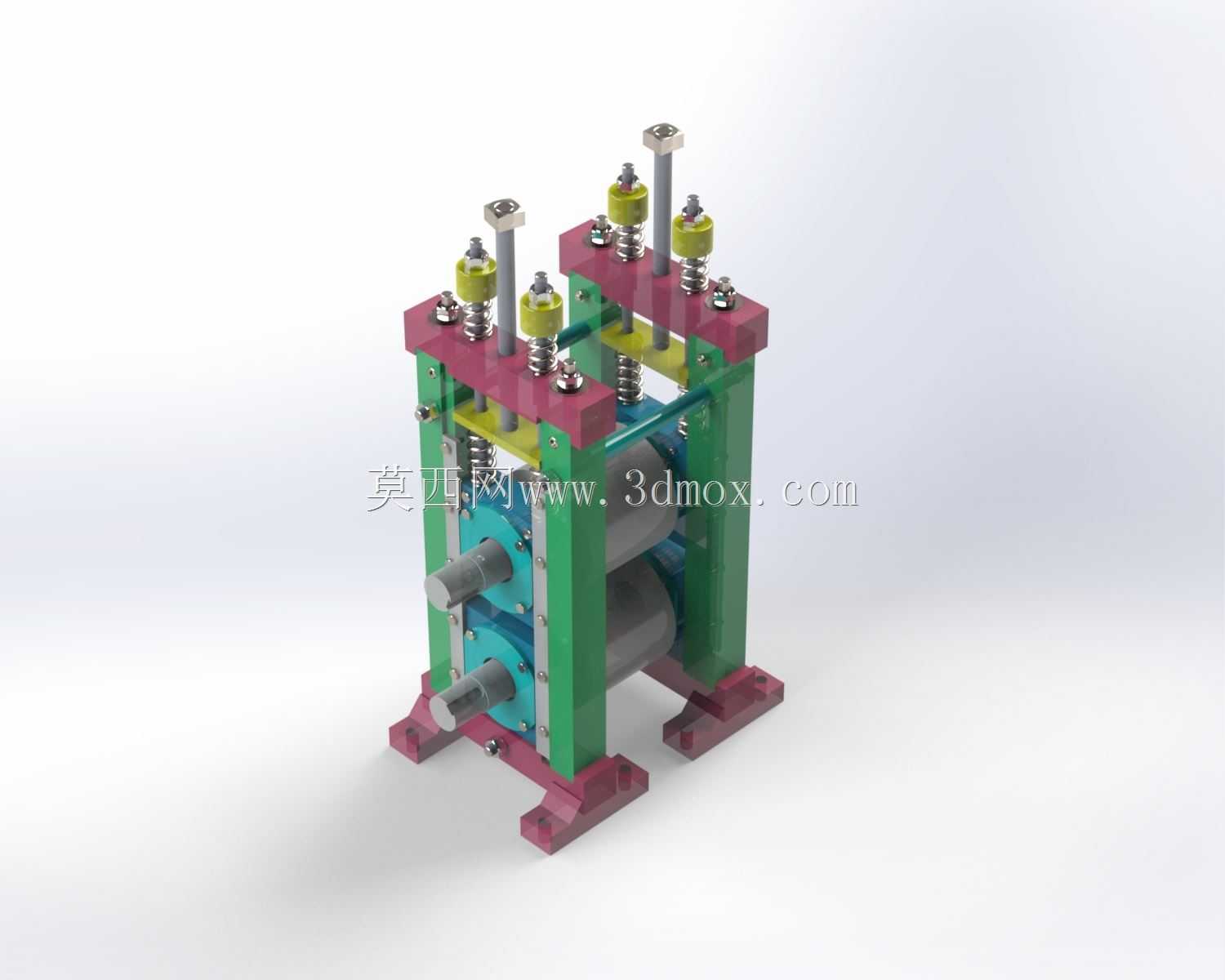

夹送平辊多布置在热轧型钢、线材、棒材产线的轧机机架间区域，核心作用是在长距离轧制输送过程中为轧件提供稳定的咬入推力与夹持导向，避免轧件在机架间因自重下垂、跑偏出现堆钢、翘头、刮蹭导卫等生产故障，保障连续轧制过程的料形稳定与输送节奏。从结构设计逻辑来看，该设备采用双辊上下对称布置形式，下辊位置固定承担基准承载作用，上辊通过顶部的弹簧压紧组件配合调节螺杆实现压下量的精准调整，可适配不同截面规格的棒材、线材过钢需求，弹簧缓冲结构能在轧件出现料形波动、头尾翘曲时提供自适应退让量，避免刚性夹持造成辊面损伤或轧件卡阻。设备主体框架采用立式牌坊式结构，两侧绿色立柱为主要承力构件，上下两端通过带安装孔的紫红色底座与横梁完成刚性连接，底部安装脚预留的螺栓孔可直接与产线预埋基础板或设备底座固定，安装时需保证两辊轴线平行度误差控制在0.1mm/m以内，辊面水平度偏差不超过0.05mm/m，避免轧件输送过程中出现跑偏扭转。两侧机架内侧设置有铜质导向滑道，上辊轴承座可沿滑道上下滑动，配合顶部的调节螺杆可实现上辊升降行程的精准控制，单组弹簧的预紧力可通过顶部的螺母进行调整，针对不同轧制速度、不同材质的轧件匹配对应的夹持力，既保证足够的摩擦力带动轧件前进，又不会因夹持力过大造成轧件表面压痕。辊体采用合金锻钢材质表面堆焊耐磨层，可承受热轧件的高温磨损与连续冲击，轴承座采用剖分式结构便于后期辊系更换与维护，整体结构紧凑，安装边界可适配多数常规横列式、连轧式轧机的机架间距，不需要对原有产线基础做大规模改造即可完成加装。在实际产线运行中，该类夹送辊的输送线速度可与前后轧机的轧制速度做联动匹配，通过调整压下量与弹簧预紧力，可覆盖直径6mm到50mm区间的棒线材、小型型钢的夹送需求，设备整体刚性充足，可承受轧制过程中轧件带来的轴向与径向冲击，长期运行下的结构形变量控制在允许范围内，能有效降低轧机机架间的堆钢故障概率，提升整条轧制产线的作业率。
