卧式斯特林动力装置结构设计

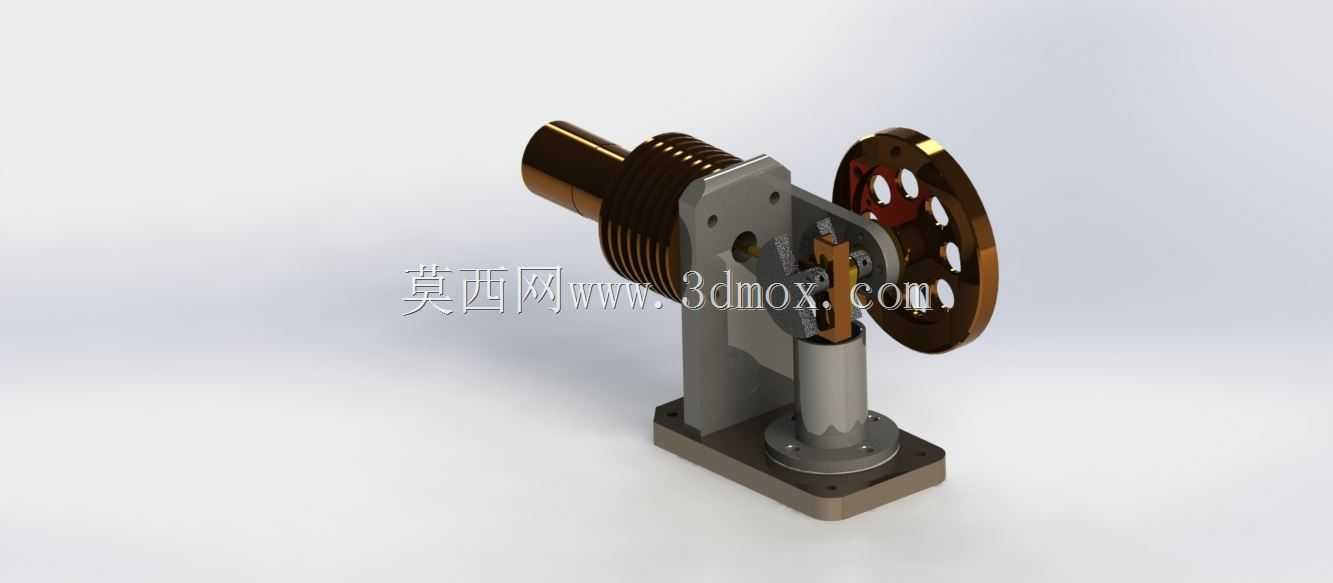

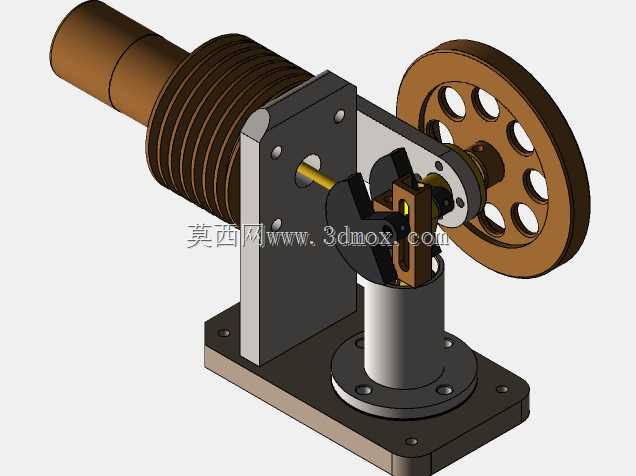

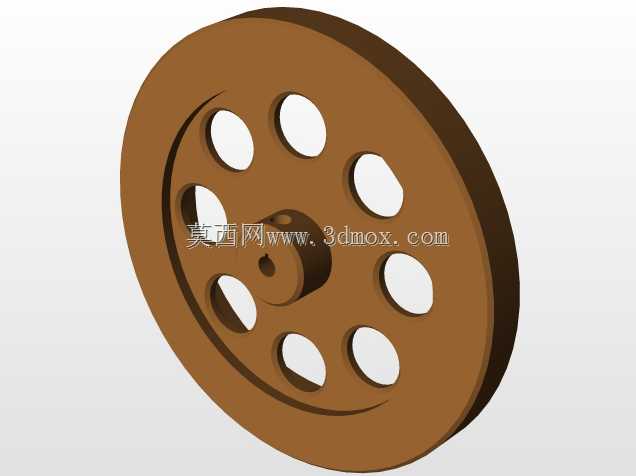

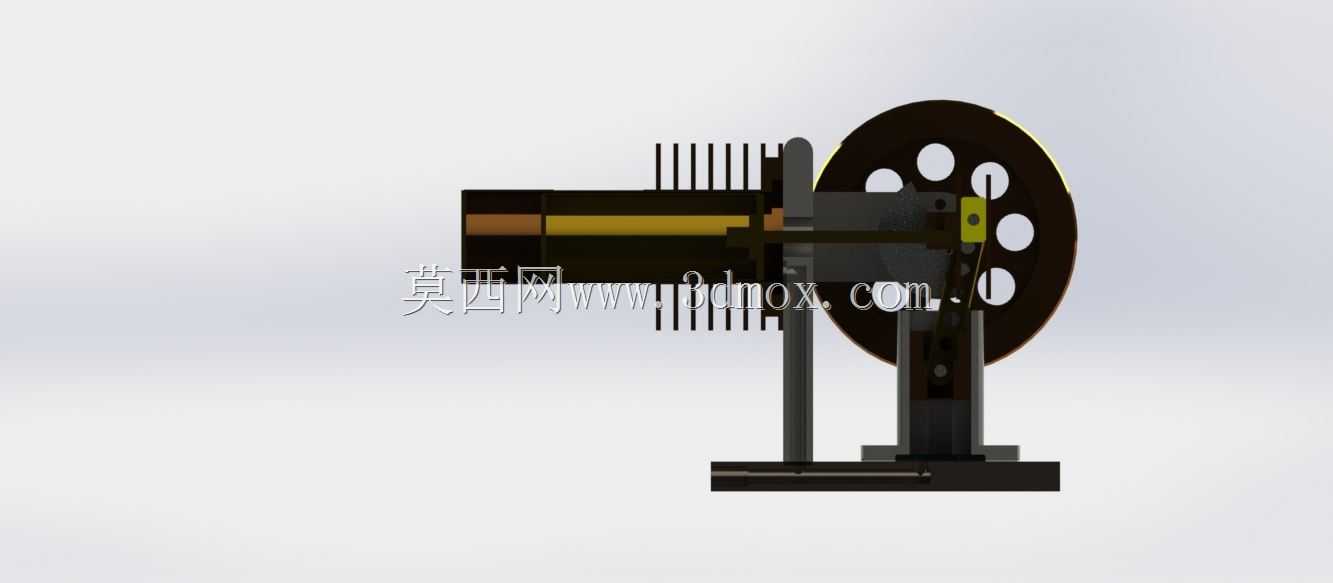

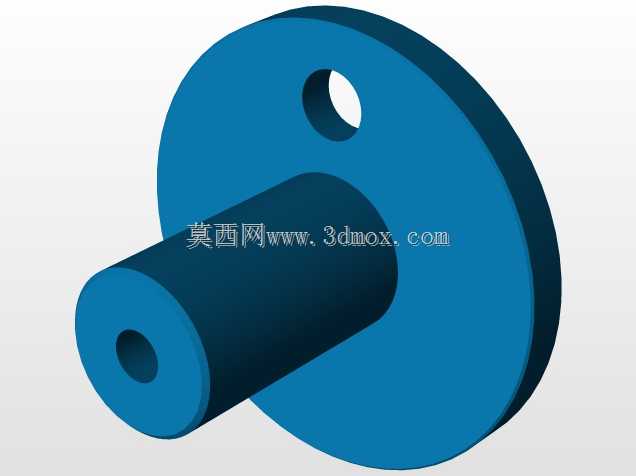

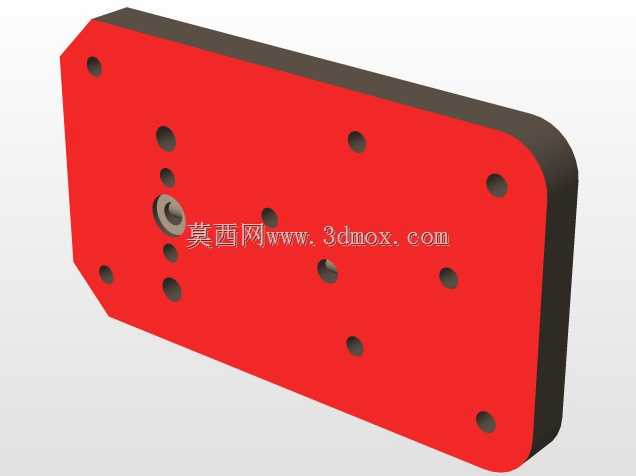

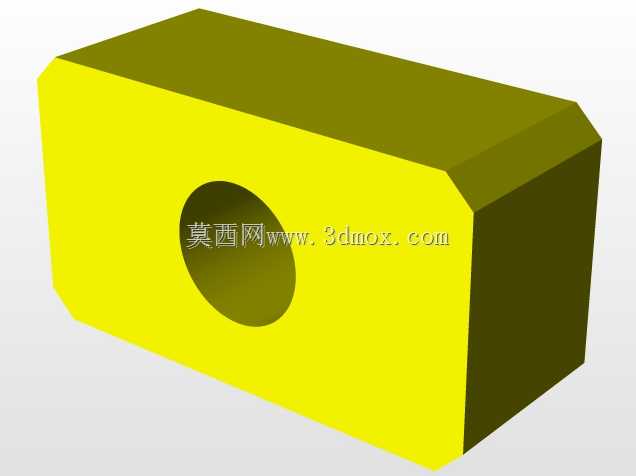

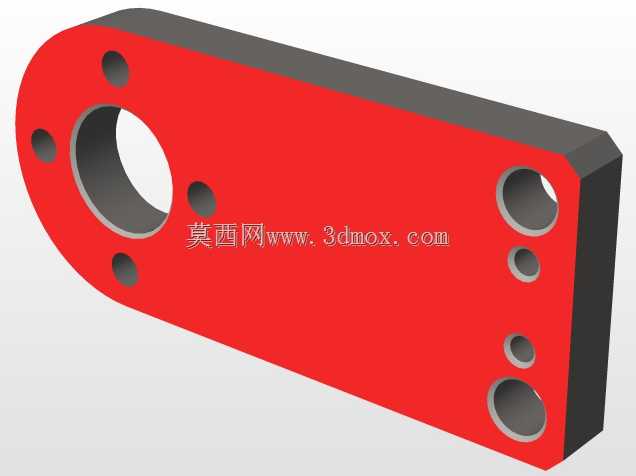

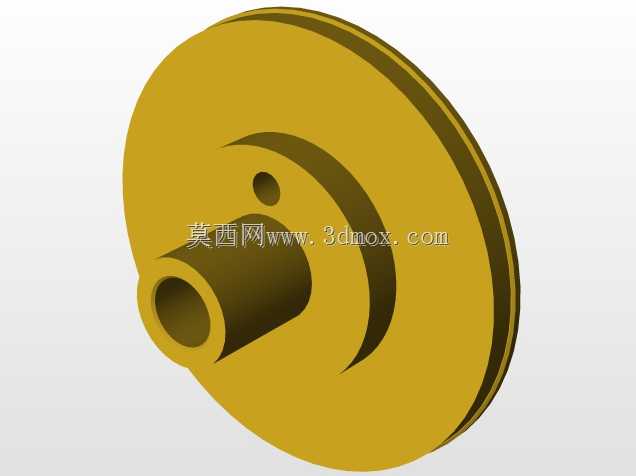

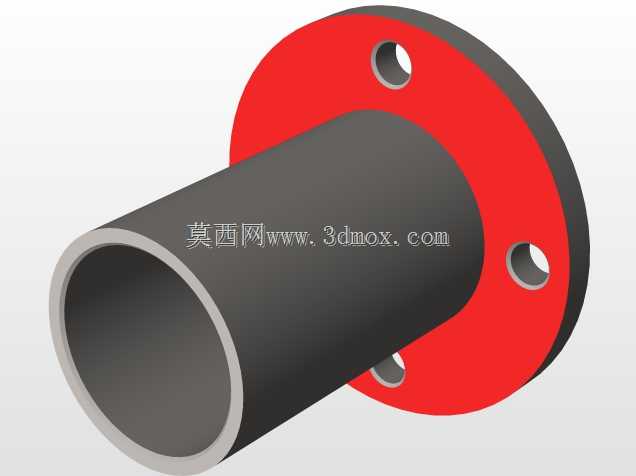

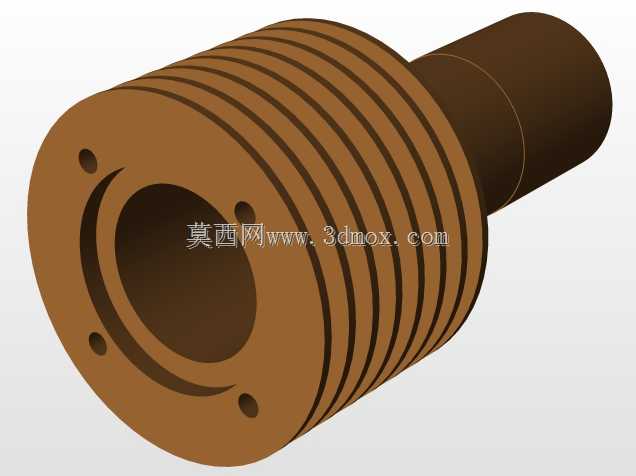

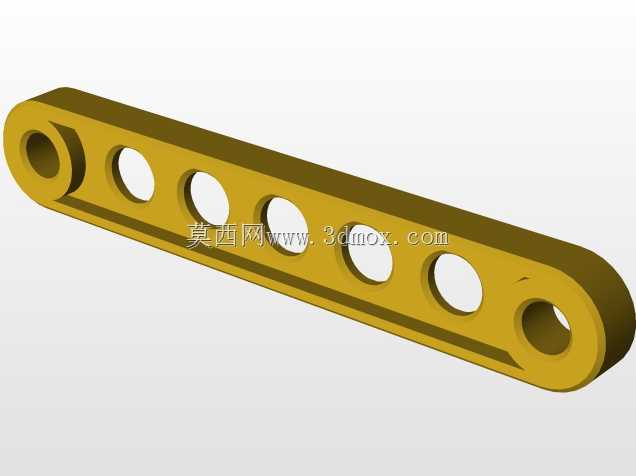

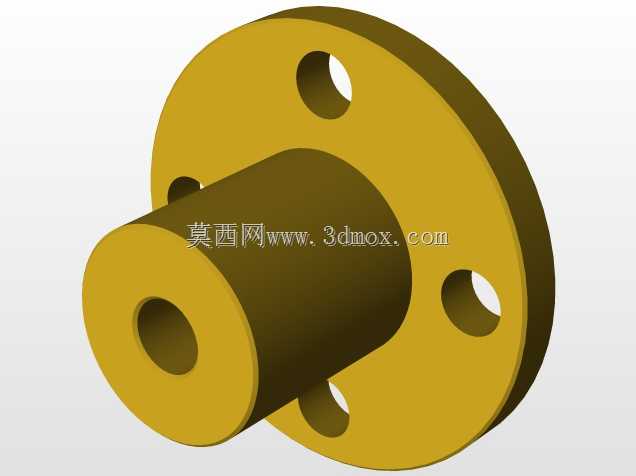

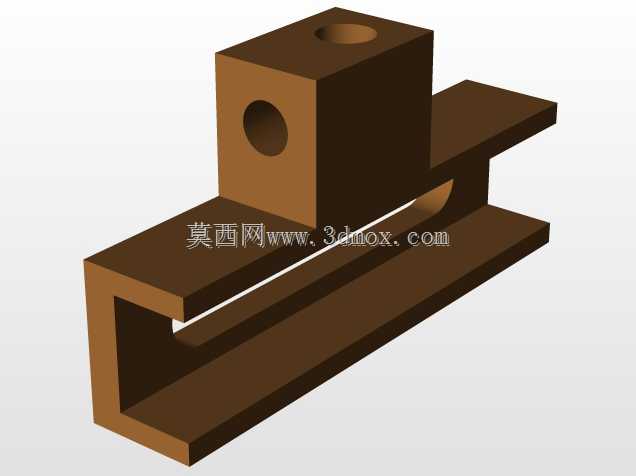

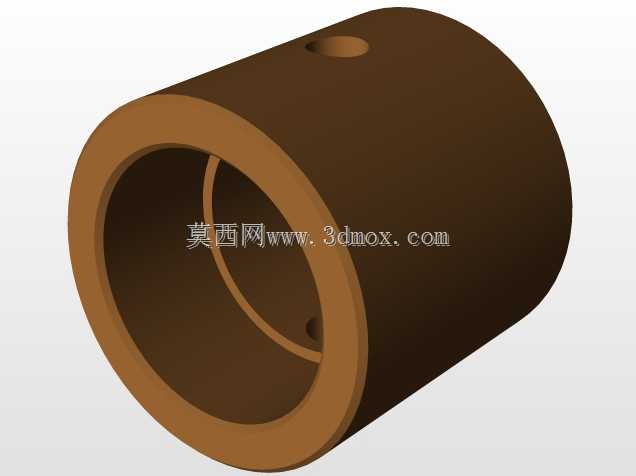

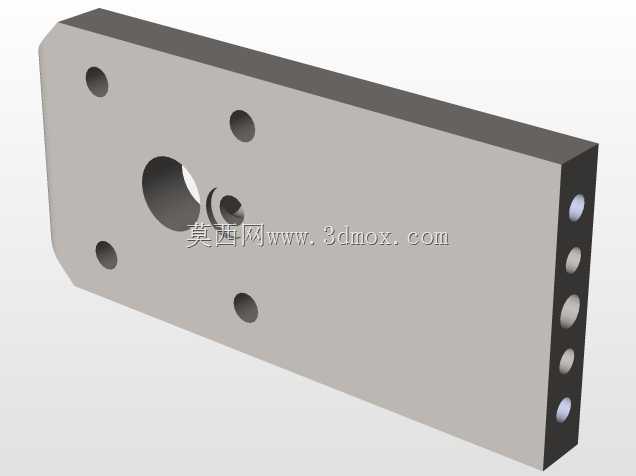

这款卧式斯特林动力装置的结构设计，首先要考虑的是教学演示与原理验证场景的实际需求，这类装置常被用于高校热工实验、科创项目展示以及小型外燃动力方案的原理验证，区别于内燃机依赖燃料在缸内爆燃做功的逻辑，它依靠封闭腔体内工质的受热膨胀、冷却压缩循环实现动力输出，对燃料适配性极强，甚至可利用低品位余热实现运转，在分布式微能源、余热回收场景有不小的探索价值。从结构布局来看，卧式排布的核心思路是压缩整机的竖向安装空间，将动力气缸、置换腔体、传动飞轮组件沿水平方向铺展，安装底座采用平直板式结构，可直接通过螺栓固定在实验台架或支撑平面上，安装边界的预留孔位沿底座两侧对称分布，适配常规实验台的T型槽间距，不需要额外制作转接工装即可完成固定。传动端采用大直径带减重孔的飞轮结构，设计时特意加大了飞轮的转动惯量，用来抵消斯特林循环做功的间歇性脉动，保证曲轴输出转速的平稳性，避免运转过程中出现卡滞或转速波动过大的问题；曲柄连杆机构的连接位做了公差适配，考虑到非标准紧固件的装配需求，所有连接部位的轴孔配合都预留了合理的间隙，可采用定制销钉完成装配，不会因为标准件缺失影响整体组装。置换器与动力活塞的同轴度是设计时的核心管控要点，卧式布局下气缸沿水平方向布置，要避免活塞自重带来的偏磨问题，因此在气缸支撑位设计了分体式支撑肋，将气缸腔体牢牢固定在支架上，减少长悬臂带来的形变；冷却段采用外置散热鳍片结构，沿置换腔体冷端周向均匀排布，可通过自然对流实现工质冷却，不需要额外加装水冷管路就能满足小功率工况下的散热需求，简化了整机的附属管路结构。从安装尺寸来看，整机的横向跨度控制在单臂可操作的范围内，飞轮侧预留了足够的安全操作间隙，避免运转时人员误触转动部件，动力输出端从飞轮中心轴向外延伸，可直接连接小型发电机、水泵等微功率负载，用来演示外燃动力的能量转换过程；所有支架构件都采用等截面型材拼接，减少了异形加工件的占比，加工时只需要常规的锯切、钻孔工序就能完成零件制作，降低了原理样机的制作门槛，适合个人创作者、学生群体参照结构完成实物制作。
