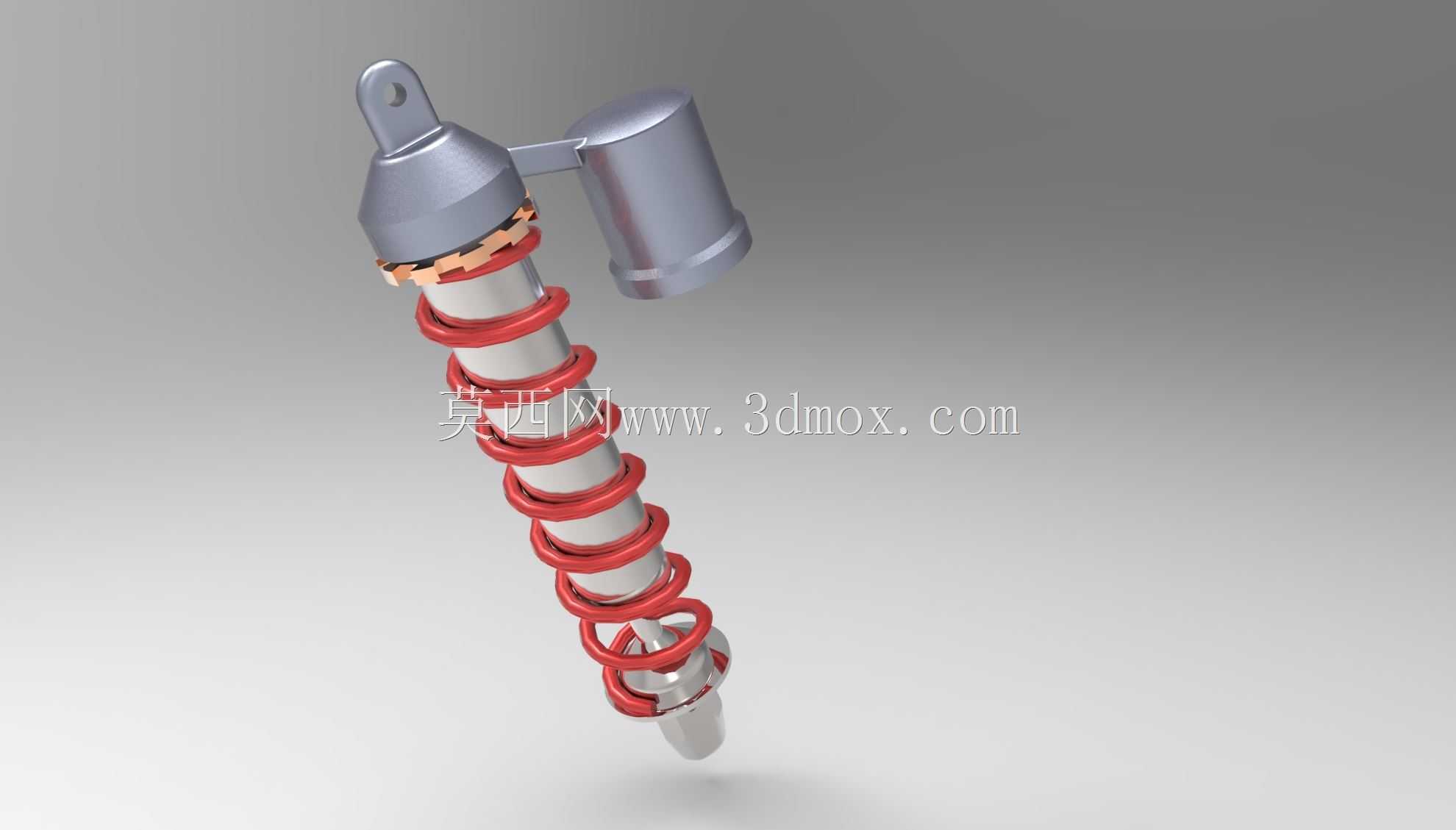

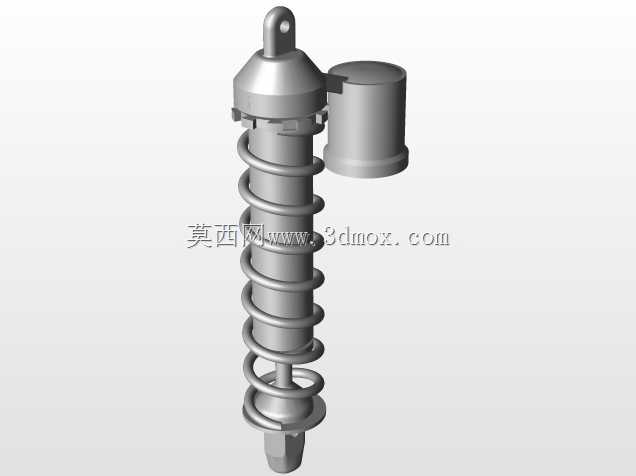

自行车自适应弹簧悬架结构设计

这类带外置阻尼储液腔的弹簧悬架，主要应用在山地自行车、越野电助力自行车的后轮连接位置，也有小尺寸同结构款用于折叠车的前减震单元，核心作用是在非铺装路面骑行时过滤轮组传递的颠簸冲击，避免刚性硬架把路面震动直接传递到车架与骑乘者身上，同时在轮组碾过石块、凹坑时保持轮胎与地面的贴合度，防止轮组弹跳失控。从结构设计逻辑来看，核心弹性元件采用等节距圆柱螺旋压缩弹簧，弹簧刚度匹配自行车整车载荷区间，预压调节环设置在弹簧上端与上安装座之间，通过旋转调节环改变弹簧预压缩量，就能适配不同体重骑乘者的减震软硬需求，不需要更换弹簧就能覆盖常规60kg到100kg的骑乘体重范围。上端的吊耳式安装结构采用销轴铰接设计，铰接孔内预留了衬套安装位，安装时需要压入自润滑铜衬套或者橡胶阻尼衬套，既可以减少铰接位置的转动磨损，也能过滤一部分高频细碎震动；下端的杆端连接结构与轮组摇臂铰接，活塞杆表面做了硬铬镀层处理，粗糙度控制在Ra0.8以下，保证往复运动时的密封件寿命，避免沙尘泥水进入阻尼腔造成油封损坏。外置的圆柱形储液腔通过侧置连接桥与阻尼筒体相连，这种结构区别于普通廉价弹簧叉的无阻尼设计，储液腔内部容纳阻尼油与高压气室，当悬架受压缩时，活塞杆推动阻尼油通过阀片组产生阻尼力，把冲击动能转化为油液摩擦热能散掉，避免弹簧压缩回弹时出现多余的弹跳，也就是骑乘时俗称的“打底”“弹手”问题。设计时的安装边界需要重点关注几个尺寸：上下铰接点的中心距是安装的核心基准，静态预压状态下的中心距要匹配车架摇臂的设计行程，避免悬架压缩到极限时出现弹簧并圈或者活塞杆顶死的问题；弹簧的外径要预留足够的径向间隙，防止压缩过程中弹簧与阻尼筒体、车架立管发生摩擦剐蹭；外置储液腔的安装角度要避开车架后上叉、刹车线管、变速线管的走线路径，同时要预留调节旋钮的操作空间，方便骑乘者在骑行过程中不用下车就能调整阻尼回弹速度。在实际建模过程中，弹簧的自适应特征是设计难点，需要把弹簧的长度参数与悬架的行程参数做关联，当调整上下安装点的距离模拟悬架压缩回弹动作时，弹簧能自动对应调整有效圈数的节距，不会出现模型穿透、弹簧形态失真的问题，同时阻尼筒内部的活塞、阀片、油封结构都要按照实际装配关系做配合间隙，不能做成一体的假件，方便后续做结构干涉检查、有限元受力分析的时候直接调用模型。这类悬架的受力路径也很清晰，轮组受到的地面冲击先传递到下安装座，经过弹簧与阻尼器的缓冲吸能之后，再通过上安装吊耳传递到车架主体，整个结构的受力点都集中在上下铰接位置，所以建模时两个铰接吊耳的圆角过渡、壁厚都要做加强处理，避免应力集中造成断裂。
