菱形带座外球面轴承UCFL201结构设计

在轻工输送线、小型食品加工设备、纺织机械这类对安装空间有紧凑要求的场景里，菱形法兰式带座外球面轴承的应用占比一直不低，UCFL201作为小内径规格的代表款，常被用在从动辊筒端支撑、小型摆臂转轴定位这类载荷不大但对安装便捷性有要求的位置。不同于立式座需要预留背部安装空间，菱形两孔安装的结构可以直接贴装在设备侧板的平面上，两个安装孔的中心距经过标准化校核，能适配多数常规型材框架的孔位排布，不需要额外做转接支架就能完成固定，在小型设备改型、零散工位改造的场景里，这种安装特性可以大幅减少现场加工的工作量。

从功能设计上看，这款带座轴承把外球面球轴承的调心特性和铸造座的刚性支撑做了结合，轴承内圈通过顶丝可以直接锁紧在光轴上，不需要额外加工轴肩、定位套这类零件，装配时只需要把轴穿入内圈，拧紧两侧顶丝就能完成轴向定位，对现场装配人员的技能要求更低。轴承外圈的球面和座体内腔的球面配合，能补偿一定范围内的轴加工同轴度误差、安装面平面度误差，避免因为机架焊接变形、轴加工偏斜导致的轴承卡滞、早期磨损问题，在焊接机架类的非标设备里，这种误差补偿能力可以有效降低装配调试的难度。

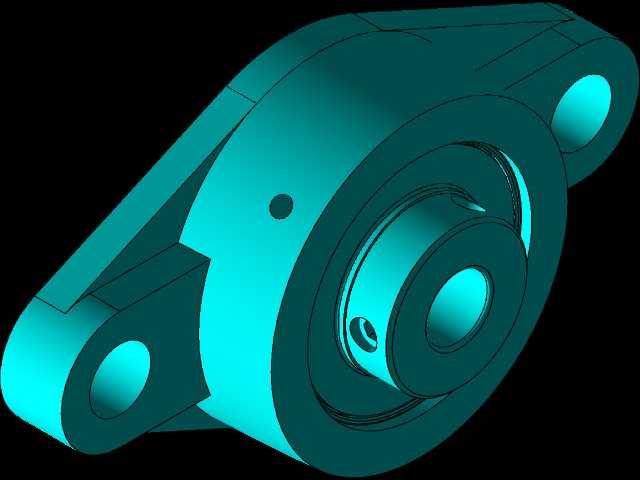

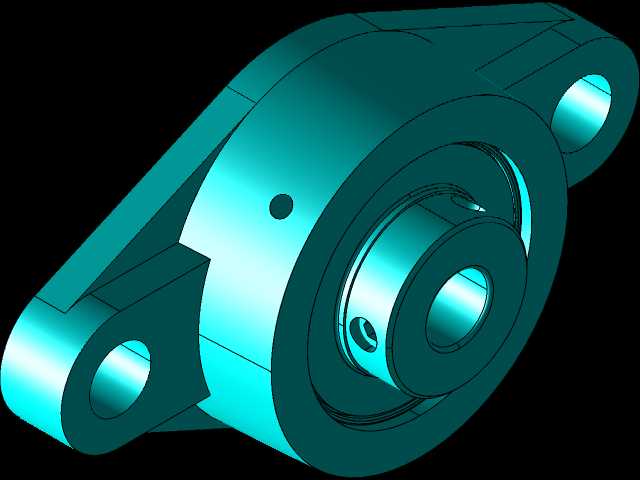

外形结构上，铸造成型的菱形座体做了厚度渐变设计，安装耳位置的厚度略高于座腔位置，既保证了螺栓锁紧时的结构强度，避免安装耳受力开裂，又能控制整体重量，不会给轻型设备增加多余负载。座体两端的安装孔做了沉台设计，内六角螺栓锁紧后螺栓头不会突出座体表面，避免和周边运动部件发生干涉。轴承内置的密封结构可以阻挡常规工况下的粉尘、飞溅水滴进入轴承滚道，在没有强腐蚀、高浓度粉尘的普通车间环境里，不需要额外加装密封防护件就能满足使用要求。

做三维建模时，需要重点核对座体的安装孔中心距、内圈孔径、座体总厚度这些边界尺寸，尤其是安装耳的外轮廓尺寸，要避免在装配时和周边的型材、护板产生位置冲突；内圈顶丝的位置要和轴上的顶丝孔位对应，建模时预留出扳手操作的空间，避免后期装配时顶丝无法拧紧。另外座体的球面配合公差要做合理设定，既要保证轴承外圈能在座腔内小角度摆动实现调心，又不能间隙过大导致运行时出现晃动、异响。
