卧式壳管式换热设备结构设计

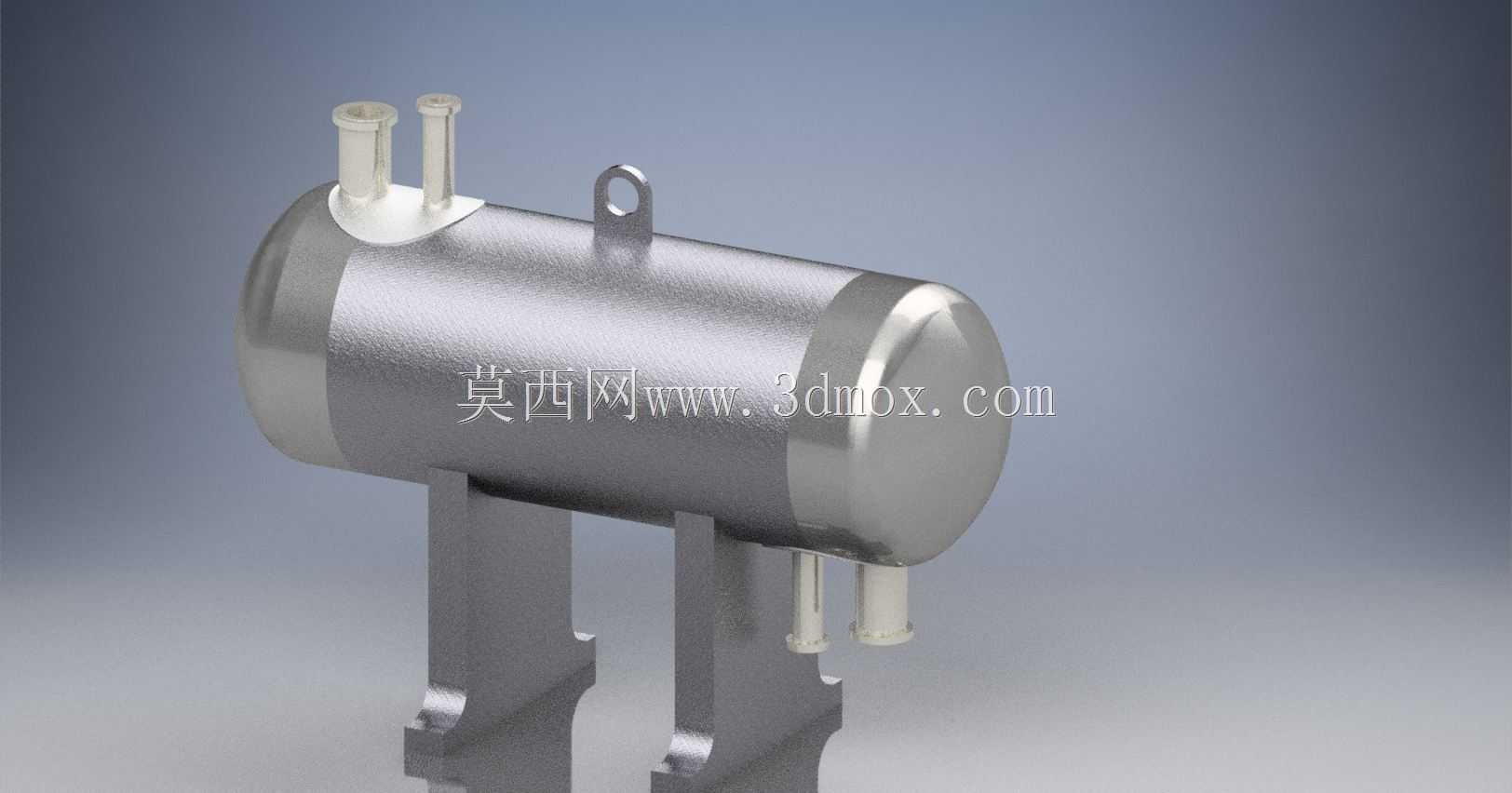

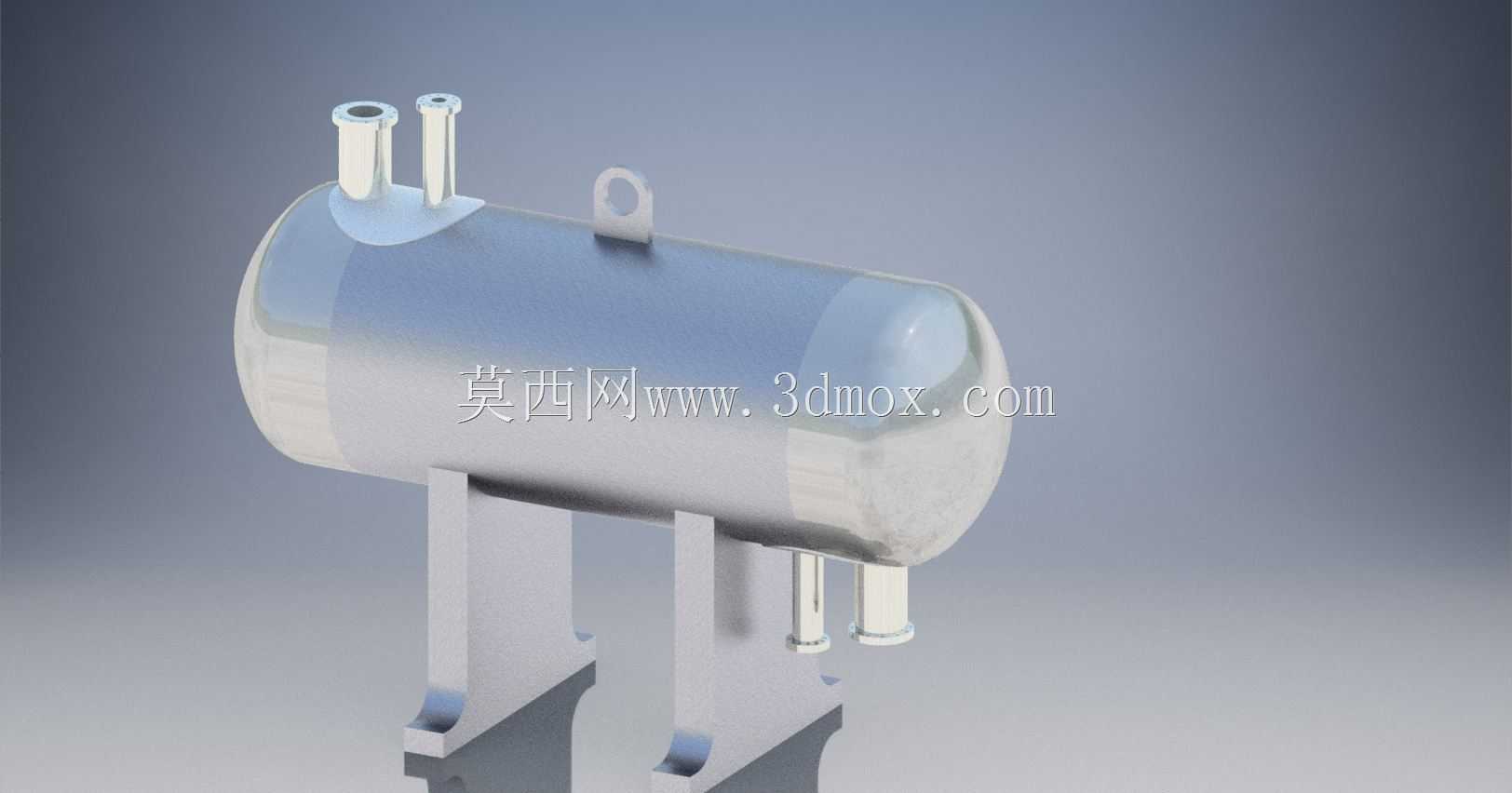

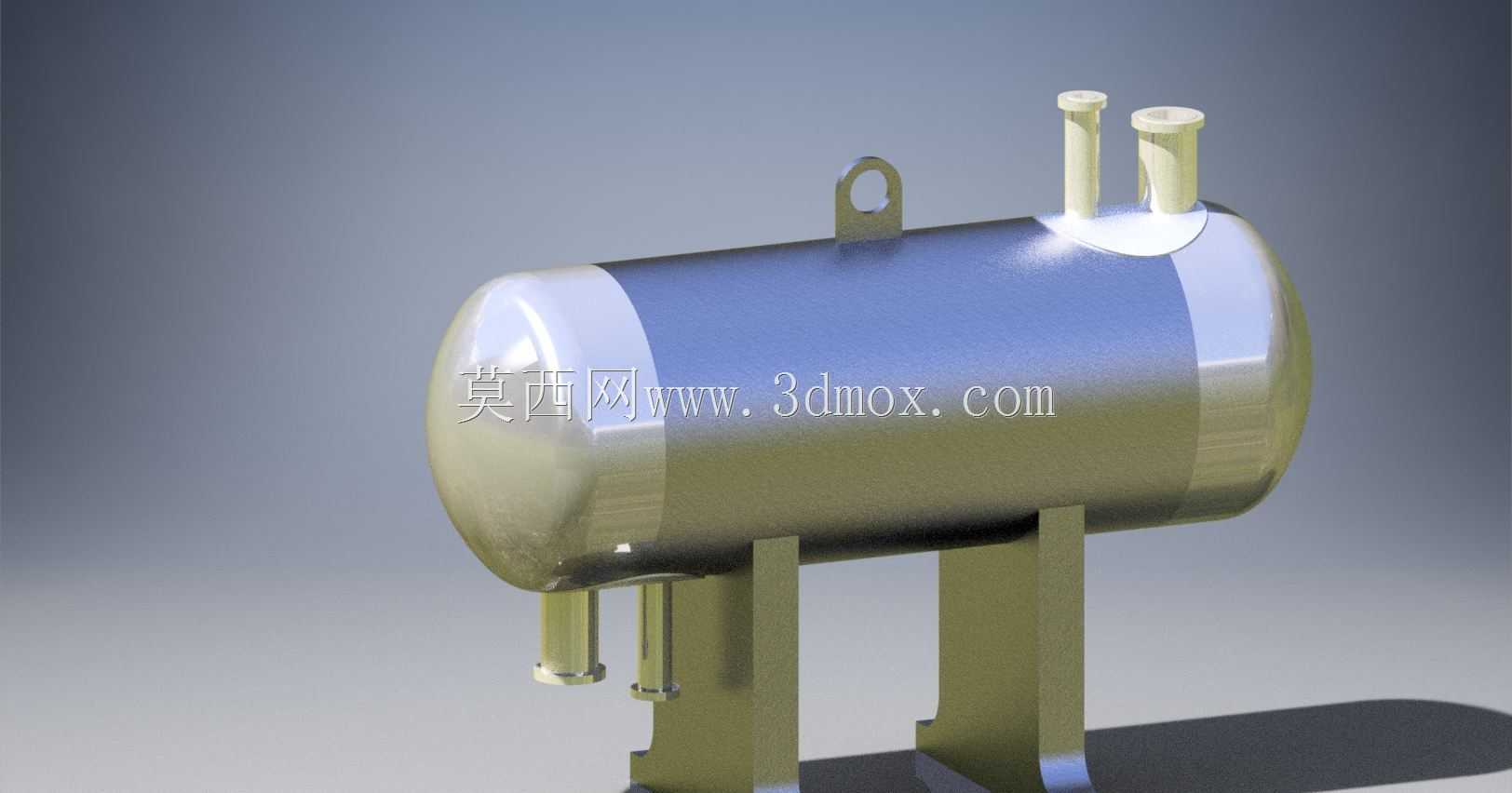

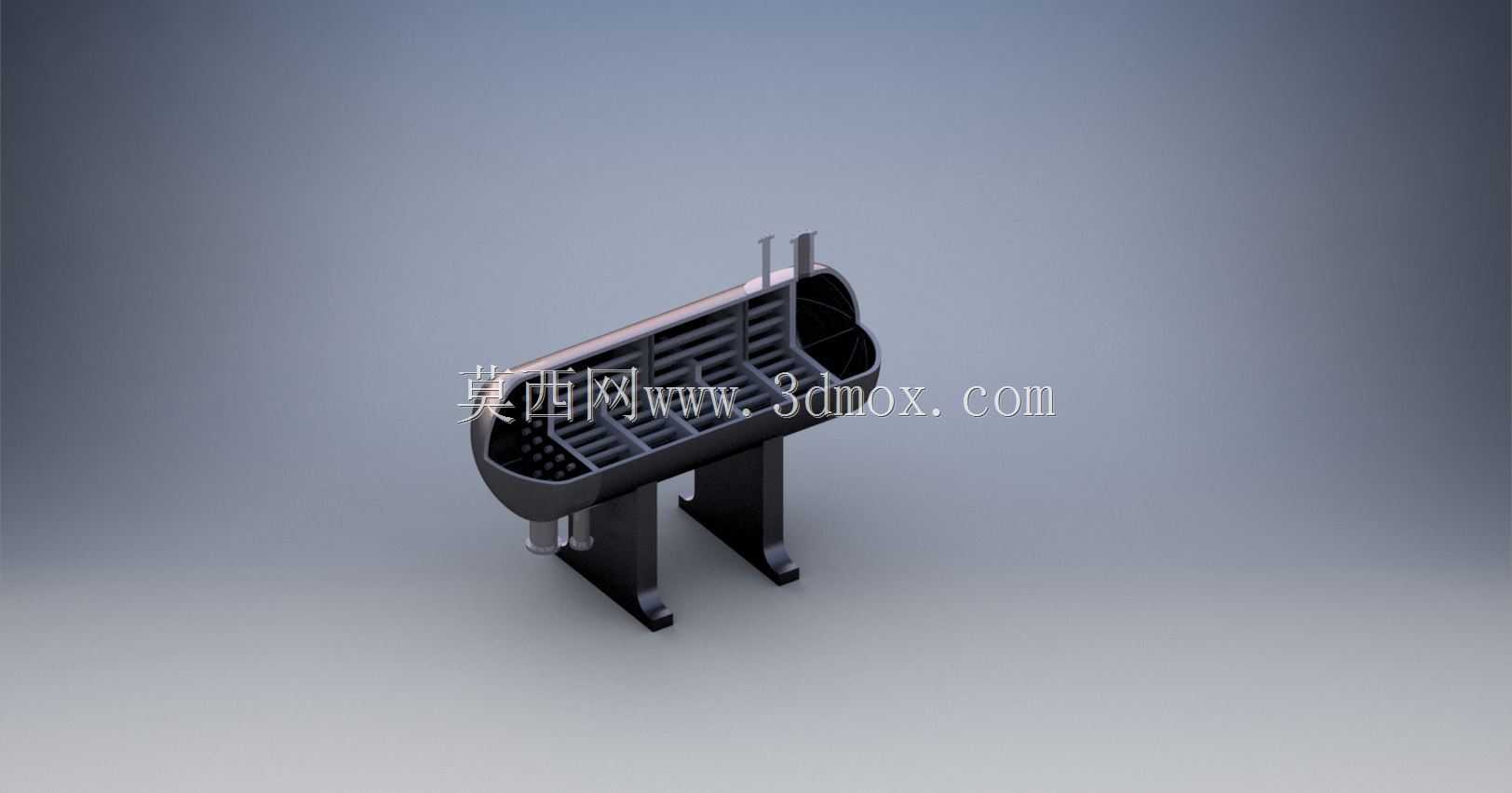

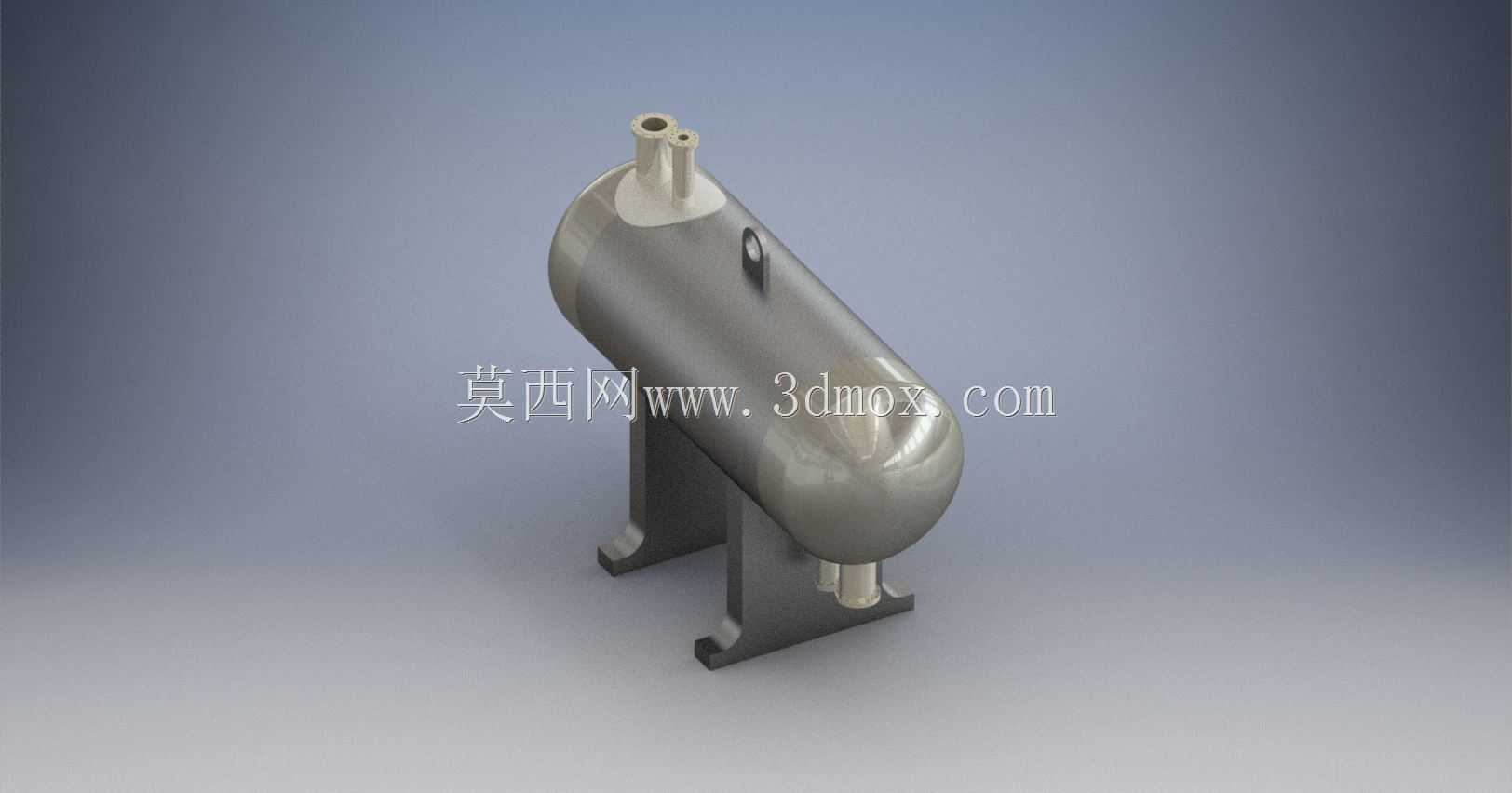

在化工、暖通、动力、制冷等工业场景中，壳管式换热器是应用范围最广的间壁式换热设备，这款卧式壳管结构的换热装置，主要用于两种流体介质之间的热量传递，可实现工艺介质的冷却、加热、冷凝、蒸发等不同工况需求，适配从常压到中高压的多数工业换热场景，在集中供热换热站、化工生产工艺段、制冷机组冷凝单元、空压机余热回收系统中都能见到这类结构的身影。从结构设计来看，这款设备采用卧式鞍座支撑布局，相比立式结构能大幅降低设备安装后的整体重心，提升运行稳定性，同时卧式布置的壳程流体流动状态更均匀，能减少壳程死角区域，提升整体换热效率。筒体两端采用标准椭圆形封头，承压能力优于平盖结构，在相同壁厚条件下能承受更高的工作压力，封头与筒体采用法兰连接结构，方便后期抽芯检修、清理管程与壳程的结垢，适配水质较差、介质含少量杂质的工况。设备顶部设置吊耳结构，满足车间组装、现场安装时的吊装需求，吊耳位置经过重心校核，吊装时能保持筒体水平，避免磕碰管束结构。筒体上的四个接管分别对应管程进出口与壳程进出口，接管位置做了补强设计，避免开孔处的应力集中，接管端部预留标准法兰连接面，可直接与现场工艺管道对接，无需额外加工接口。设备自带内部剖面结构，建模时完整还原了管板、管束、折流板的内部布局，折流板采用单弓形结构，能引导壳程流体横向冲刷管束，大幅提升壳程的换热系数，同时折流板还能起到支撑管束的作用，避免管束在流体冲击下产生振动，延长设备使用寿命。鞍式支座采用标准焊接结构，支座底部预留地脚螺栓安装孔，安装时可直接固定在混凝土基础上，支座与筒体之间设置垫板，避免局部应力过大造成筒体变形。设计时充分考虑了安装边界，设备的接管伸出长度、支座间距、整体外径尺寸都符合通用工程安装规范，可直接用于设备选型参考、管路布局校核、安装方案模拟，也可作为换热类设备设计的参考原型，帮助结构设计人员快速完成同类型设备的方案迭代，减少重复建模的工作量。
