高防护等级壁挂式工业频率控制器

这款频率控制器主要面向户外、高湿多尘的工业电控场景设计，IP65的防护等级决定了它无需额外加装防雨防尘柜体，可直接壁挂安装在水泵机组旁、户外输送线侧、露天风机支架这类常规电控设备无法直接部署的位置，省去了配套防护柜体的成本与安装空间。从实际使用场景来看，它多用于小型三相异步电机的转速调控，比如恒压供水系统里的水泵调速、小型输送线的节拍匹配、通风设备的风量调节，通过改变输出电源频率实现电机软启动与无级调速，减少电机直启带来的电网冲击与机械磨损。

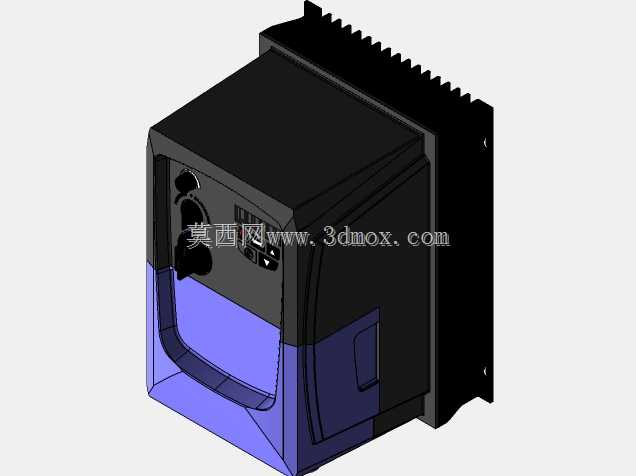

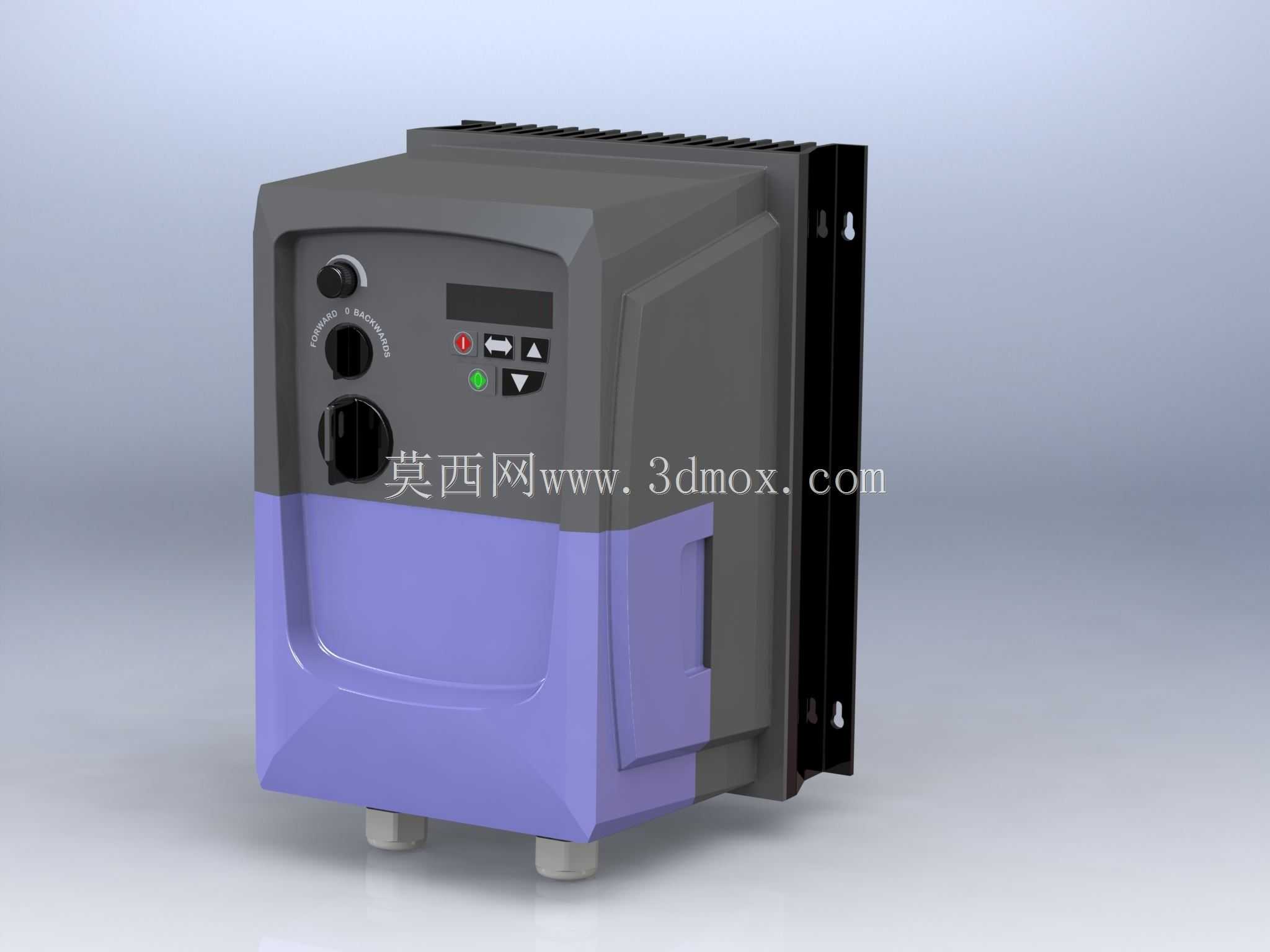

从结构设计思路上，整机采用上下分色的塑壳结构，上半部分深灰壳体集成操作交互区，排布有状态显示屏、功能按键、调节旋钮与电源开关，操作区做了内凹设计，避免户外安装时积水直接浸泡按键缝隙；下半部分紫蓝色区域为散热与接线腔，底部预留的电缆格兰头安装位，可直接接入动力电缆与控制信号线，接线完成后可实现腔体完全密封。背部的一体化散热鳍片采用外露式设计，无需额外加装散热风扇，依靠自然对流即可带走功率模块产生的热量，既降低了设备运行噪音，也避免了风扇进灰带来的维护需求，适配长期无人值守的安装场景。

安装边界方面，整机为长方体壁挂结构，背部预留四个对称的安装固定孔位，可直接通过膨胀螺栓固定在墙面或设备支架上，安装时需预留顶部100mm、左右两侧各50mm的散热空间，避免周边物体遮挡背部散热鳍片影响散热效率。接线腔内部预留主回路输入、输出端子与多路控制信号端子，可接入启停开关、模拟量传感器、远程控制信号，适配不同场景的控制需求。外壳的合缝处全部采用嵌入式密封胶条，所有外露操作部件都做了防水密封处理，可承受低压水柱直接喷射，完全适配户外露天、车间多尘、清洗区域这类高防护要求的安装环境，相比常规柜内安装的变频器，省去了柜体防护的额外投入，安装部署更加灵活。
