海明光电杆用玻璃绝缘构件设计

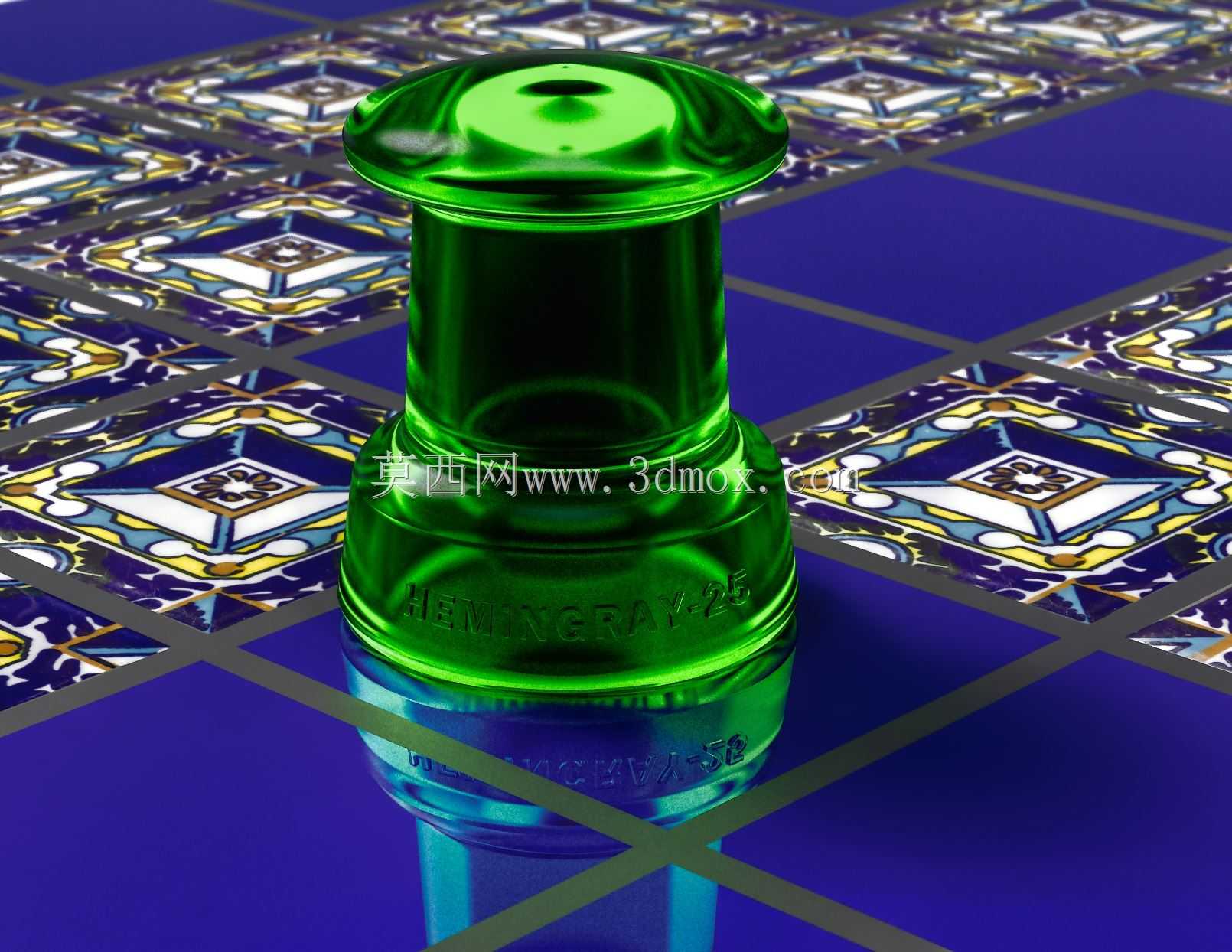

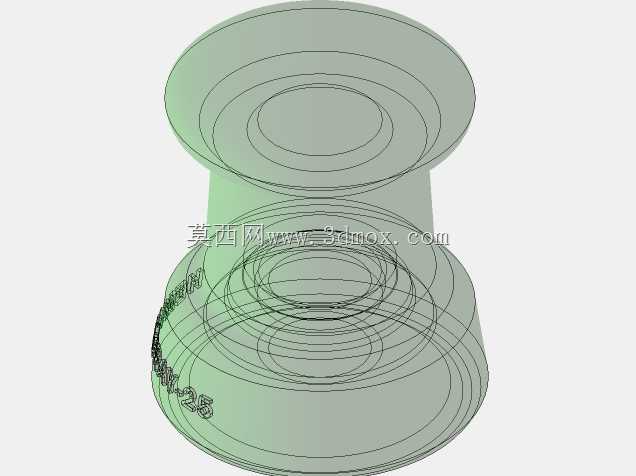

做架空输配电线路结构设计时，这类玻璃绝缘件的选型与适配建模，是线路金具配套环节里不能省的步骤，很多刚入行的结构工程师容易忽略绝缘件与横担、导线固定端的安装边界匹配，最后出加工图时才发现安装间隙不足、爬电距离不够的问题。这款玻璃材质的电杆绝缘件，核心作用是在架空线路中实现带电导线与接地电杆本体的电气隔离，同时承担固定导线、传递线路静态载荷与风载、覆冰载荷的机械功能，在10kV及以下电压等级的农网、城网架空配电线路中应用十分广泛，相比传统瓷质绝缘件，钢化玻璃材质的绝缘件具备自爆后易巡检、机械强度更高、耐温度骤变性能更好的特点，运维人员在线路巡检时不用登杆就能远距离发现失效件，大幅降低运维排查的工作量。从结构设计逻辑来看，这款绝缘件采用上下双伞裙的柱式结构，上部的收窄伞边是导线绑扎固定的工位，设计时特意做了圆弧过渡的环形凹槽，避免导线绑扎后出现应力集中割伤铝绞线或绝缘导线的外层，中部的柱身是主要的绝缘承载段，玻璃材质的致密表层能避免孔隙积污引发的闪络问题，下部的扩径底座是与电杆横担的安装配合面，底座上预留的嵌装结构能直接和横担上的安装钢脚配合，不需要额外加工过渡连接件。建模时要重点把控几个关键尺寸边界：首先是整体爬电距离要匹配对应电压等级的污区要求，伞裙的外伸尺寸要保证雨天时水流不会连续形成导电通路，伞裙下沿的滴水沿结构要做足够的倾角，避免积污水形成沿面放电通道；其次是上下安装端的同轴度公差，要控制在合理范围内，避免安装后绝缘件受偏载，长期受导线摆动载荷出现应力开裂；还有玻璃件与内部金属嵌件的配合间隙，要考虑玻璃与金属的线膨胀系数差异，预留足够的温度形变余量，避免冬夏温度交替时嵌件挤压玻璃件造成破损。实际线路应用中，这类绝缘件还要承受极端工况的考验，比如沿海盐雾地区的耐腐蚀性能、高海拔地区的低气压绝缘性能、重污区的耐污闪性能，所以在结构建模时，伞裙的轮廓曲线不能随意简化，要按照空气动力学的流线型设计，减少表面积污的概率，同时保证自洁性能，雨水冲刷时能带走表面附着的尘埃。很多新手建模时会把绝缘件的外形做的过于简化，忽略伞裙的细节弧度，后续做电场仿真分析时就会出现电场分布计算失真的问题，无法准确预判局部场强过高引发的电晕风险，这款模型的曲面过渡做的比较顺滑，各个安装面的配合尺寸也符合常规线路金具的通用标准，能直接导入到架空线路的整体装配模型中，用来做碰撞检查、安装间隙校核、金具配套选型的参考，不用再重新测绘建模，能节省不少前期方案设计的时间。做配电线路改造设计时，这类绝缘件的安装高度、与相邻金具的安全距离也要结合模型的实际尺寸来核算，避免导线风偏时对横担或电杆本体放电，同时要考虑导线固定后的弯曲半径，不能让导线在绝缘件的绑扎位置出现过小的弯折，避免长期运行后导线断股。
