天然气减压计量站成套工艺设备布局设计

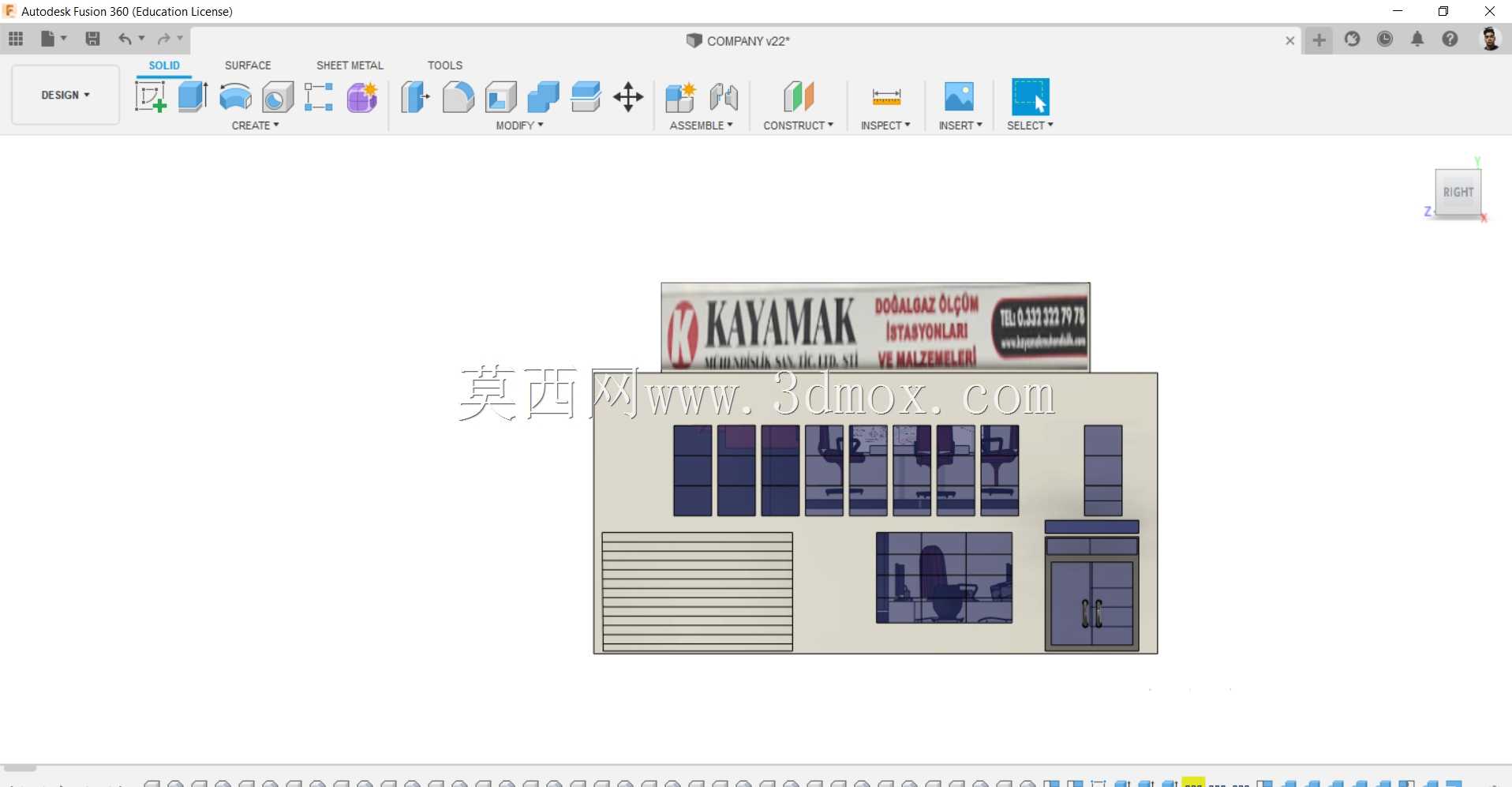

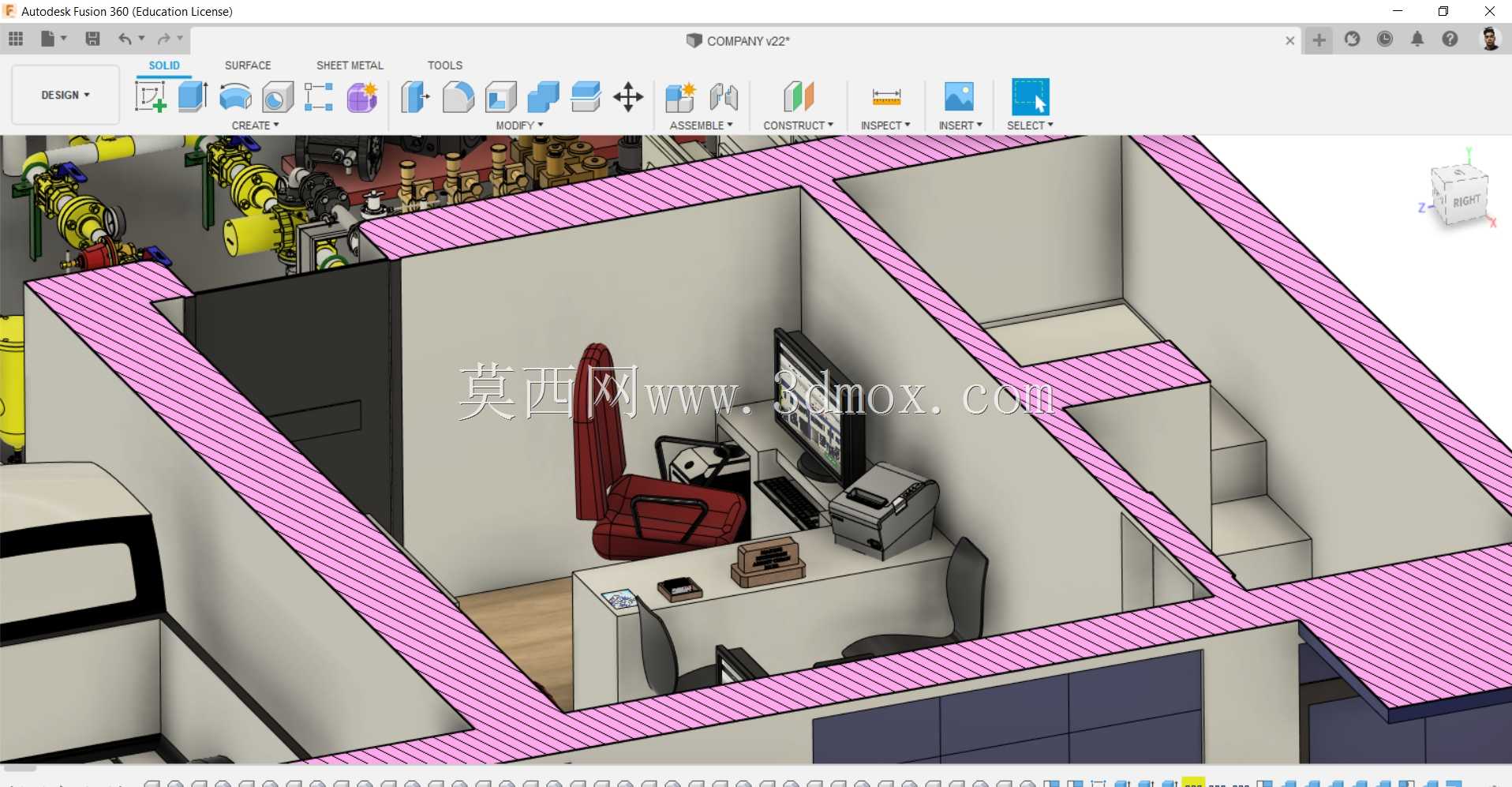

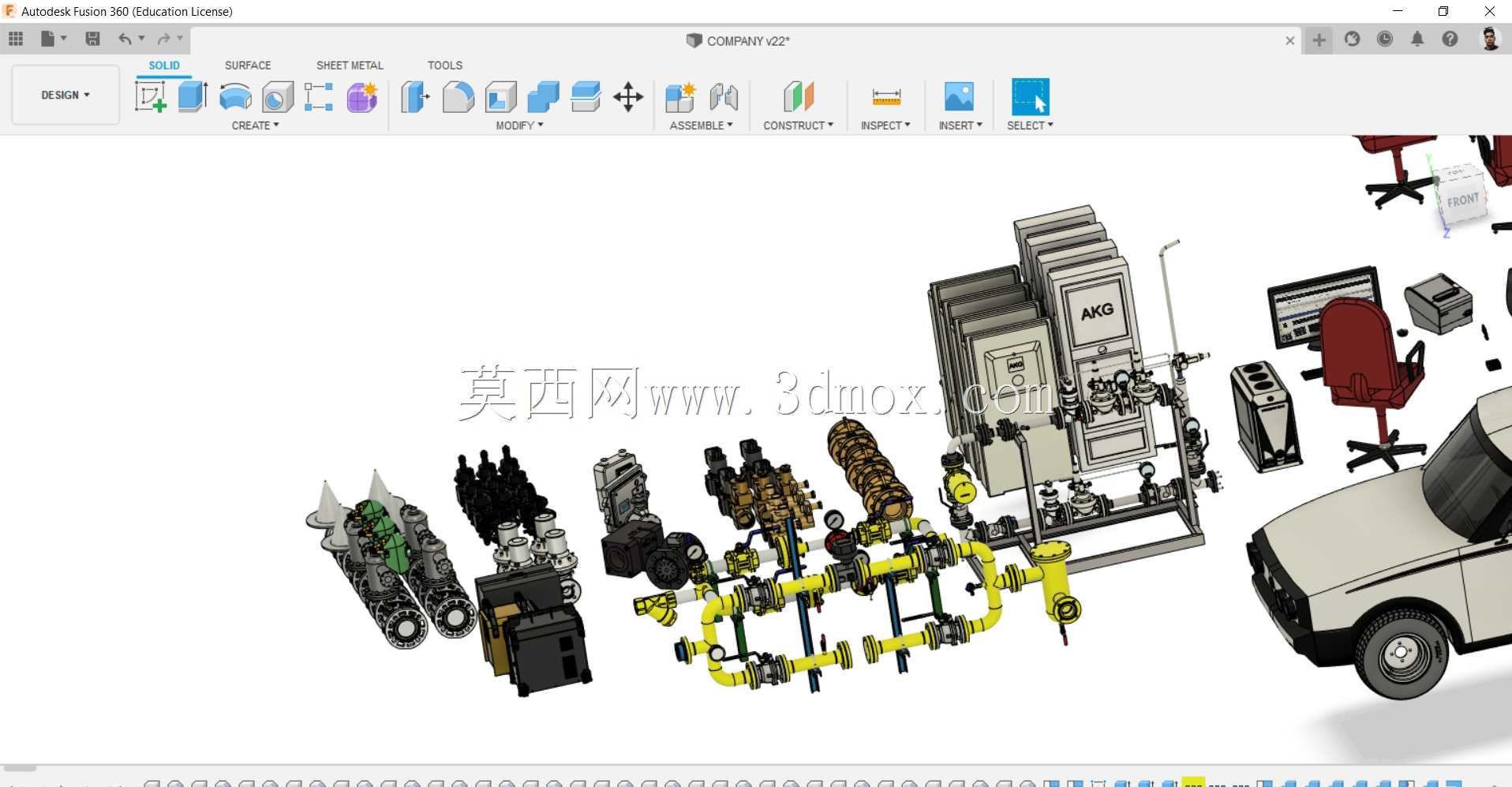

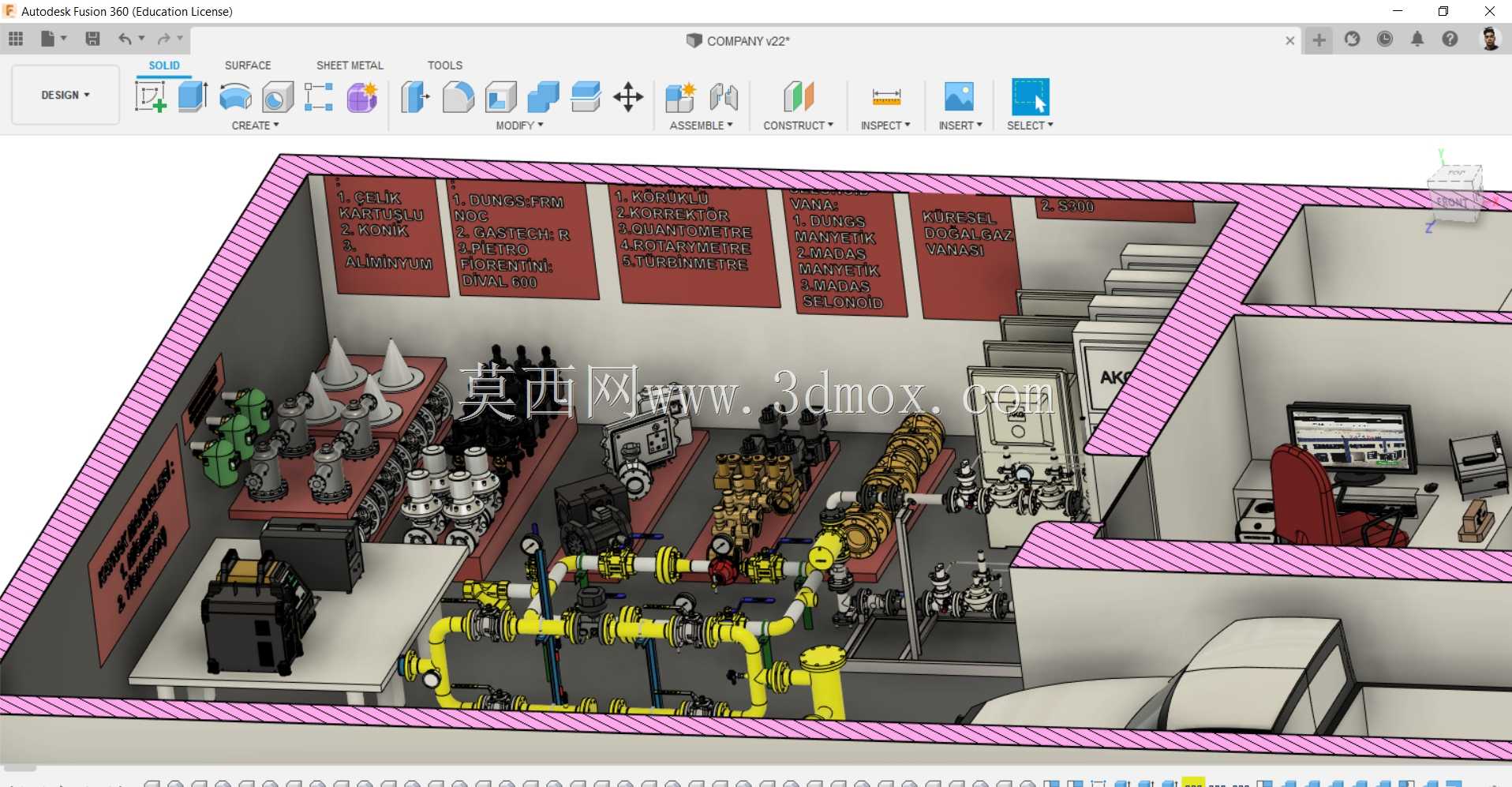

这套三维设计内容完整还原了天然气场站现场的核心工艺配置，覆盖从进站管线接驳、调压处理到计量输出的全流程设备排布，可直接用于场站施工前的布局校验、运维人员岗前培训场景，也能作为小型区域供气站的方案设计参考。从设计逻辑来看，整体布局优先遵从现场运维的操作动线，将核心调压阀组、过滤分离单元集中布置在场地中部的管线架上，黄色的工艺主管线按照介质流向依次排布，预留出足够的阀门操作空间，每个手动阀的操作手柄朝向均避开人员通行通道，避免日常巡检、开关操作时出现磕碰风险。管线支架的高度统一设定为1.2米，既符合现场人员站立操作的人机工程高度，也预留了管线底部的巡检空间，方便日常排查管线跑冒滴漏问题。控制机柜布置在阀组侧方的安全距离外，柜体内集成了压力采集、流量计量、信号传输的相关模块，配套的仪表探头直接通过引压管连接到主管线的对应测点，布线时沿支架侧边的走线槽排布，避免与工艺管线交叉干扰。场站一侧预留了车辆临时停靠的接驳区域，方便运维车辆运送备件、开展检修作业，配套的办公工位设置在远离高压管线的区域，配置了监控显示屏与操作终端，可实时读取各测点的压力、流量数据。设计时充分考虑了安装边界的约束，整套设备组的外围预留了不小于1.5米的检修通道，所有外接管线的接口位置都对齐场站预设的进出管线接驳点，避免现场安装时出现管线错位、二次改管的问题。阀组上配置的安全阀出口统一朝向安全泄放区域，避免超压泄放时介质喷向人员通行方向，各类压力、流量仪表的安装位置都调整到人员站立时可直接读数的高度，无需额外登高或俯身查看数据。整套布局没有冗余的结构设计，所有设备的排布都兼顾了工艺合理性与运维便利性，既满足天然气减压计量的工艺功能要求，也充分考虑了现场长期运维的操作需求，可直接对接后续的施工图纸深化，减少现场施工的方案调整成本。
