高压API手动闸阀结构设计

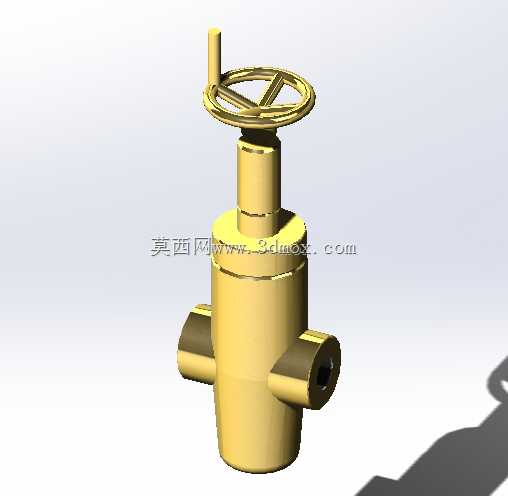

这款高压手动闸阀主要应用于油气开采井口的高压管路系统，适配2 1/16英寸通径的管线工况，额定承压能力达2000磅每平方英寸，可在高压介质输送环节完成管路通断控制，满足井口作业中对流体截断、工况切换的核心需求。从结构设计逻辑来看，整体采用直通式阀体布局，两侧为对称的外螺纹连接端，安装时可直接与同规格高压管线对接，无需额外转接构件，有效减少高压工况下的连接泄漏点。顶部的手轮采用轮辐式结构，操作时受力均匀，阀杆采用明杆设计，可直观反馈阀门的启闭行程，方便现场作业人员快速判断阀门状态，手轮顶端的加长杆结构适配井口操作的空间需求，避免操作时与周边管线构件发生干涉。阀体整体采用锻压成型的等壁厚设计，承压壳体的过渡位置均做圆弧倒角处理，避免高压工况下的应力集中问题，阀瓣与阀座的密封面采用平行密封结构，在高压介质作用下可实现自紧式密封，压力越高密封性能越稳定，无需额外施加过大的手轮操作力矩即可完成可靠截断。设计过程中充分考虑现场安装的边界尺寸，阀体总高度控制在适配井口操作平台的合理范围内，两侧接口的中心距严格匹配API标准规范，安装时无需对现有管线进行改造即可直接替换同规格旧阀。阀盖与阀体的连接采用高压螺栓紧固结构，密封垫选用耐油耐高压的金属缠绕垫，可在含硫、含杂质的油气介质中长期稳定工作，阀杆位置设置多级填料密封结构，可通过填料压盖随时调整密封预紧力，避免长期使用后出现阀杆外漏问题。这类阀门在实际使用中无需额外配置动力源，完全依靠手动操作即可完成启闭，适合野外井口无外接动力的作业场景，整体结构无复杂易损构件，日常维护仅需定期检查填料密封状态与阀杆润滑情况，运维成本极低。建模过程中严格还原各部件的装配关系，手轮与阀杆的配合间隙、阀瓣在阀体内的行程空间、螺栓连接的孔位对齐精度都完全按照实际加工装配要求设置，可直接用于结构校核、安装模拟以及运维培训的三维演示场景，也可为同规格高压阀门的改型设计提供结构参考。
