五通快插式气动分流气路接头结构

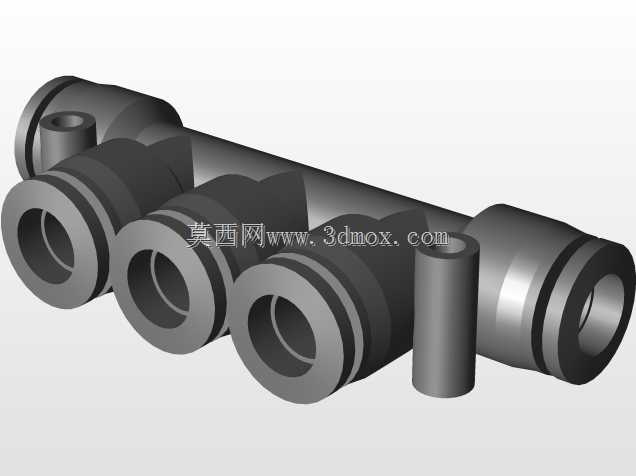

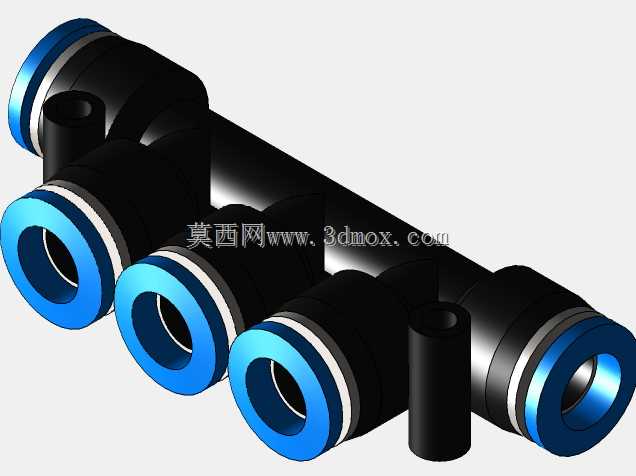

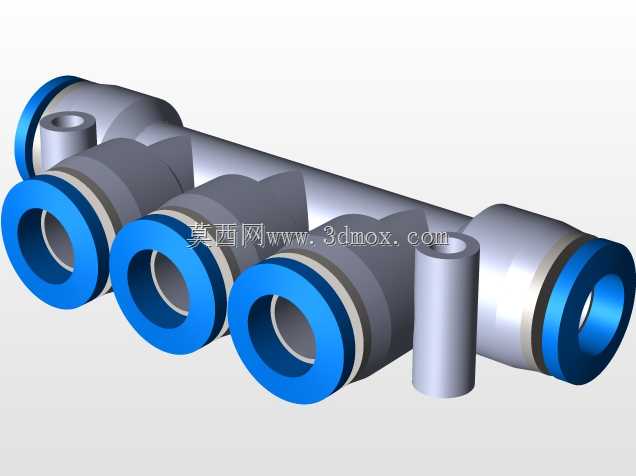

这款五通快插气动接头，主要面向气动系统的气路分流场景设计，在自动化生产线、小型气动工装、轻工设备的气路排布中应用广泛，能够将单路进气气源分流为五路独立输出气路，减少管路转接次数，压缩气路布置的整体占用空间。从结构设计逻辑来看，主体采用等径直通主通道作为进气主路，主通道侧壁等距开设四个垂直分支接口，加上主通道两端的接口，合计形成五个外接气路接口，所有接口均适配8mm外径的气动软管，无需额外套丝或加装密封接头，直接将气管插入接口即可完成密封锁紧，拆卸时只需按压接口端部的蓝色释放卡环，即可顺利拔出气管，日常维护换线效率远高于传统螺纹式分路接头。设计过程中充分考虑了气动管路的安装边界，主通道整体为圆柱结构，分支接口垂直于主通道轴线向外延伸，安装时可根据现场布管方向选择主通道任意一端作为进气口，剩余四个接口作为出气端，相邻分支接口的间距经过合理核算，插拔气管时不会出现操作空间干涉，每个接口内部集成了不锈钢卡爪与丁腈橡胶密封环，卡爪可在气管插入后自动卡紧气管外壁，承受1MPa以内的工作气压不会出现气管脱出现象，密封环与气管外壁紧密贴合，避免气路泄漏。接头主体采用增强尼龙材质注塑成型，兼顾结构强度与轻量化需求，相比金属分路接头重量降低60%以上，同时具备不错的耐油污、耐老化性能，可适配常规工业车间的压缩空气介质使用场景，接口端部的蓝色卡环采用辨识度较高的配色，方便操作人员快速识别按压位置，在密集排布的气路中也能快速完成管路拆装操作。在实际设备选型应用中，这类接头常被用于多工位小型气动夹具的气路分配，比如电子组装工位的多个小型气缸供气、包装设备上多组气动吸盘的气路分流，无需额外采购多个三通、两通接头拼接，减少了管路接头的泄漏点，整体气路整洁度更高，安装时只需通过管卡将主通道固定在设备机架上即可，不需要预留过多的操作空间，分支接口的垂直布局也能让气管排布更规整，避免多根气管交叉弯折造成气路不畅。
