立式气动压装执行模组结构设计

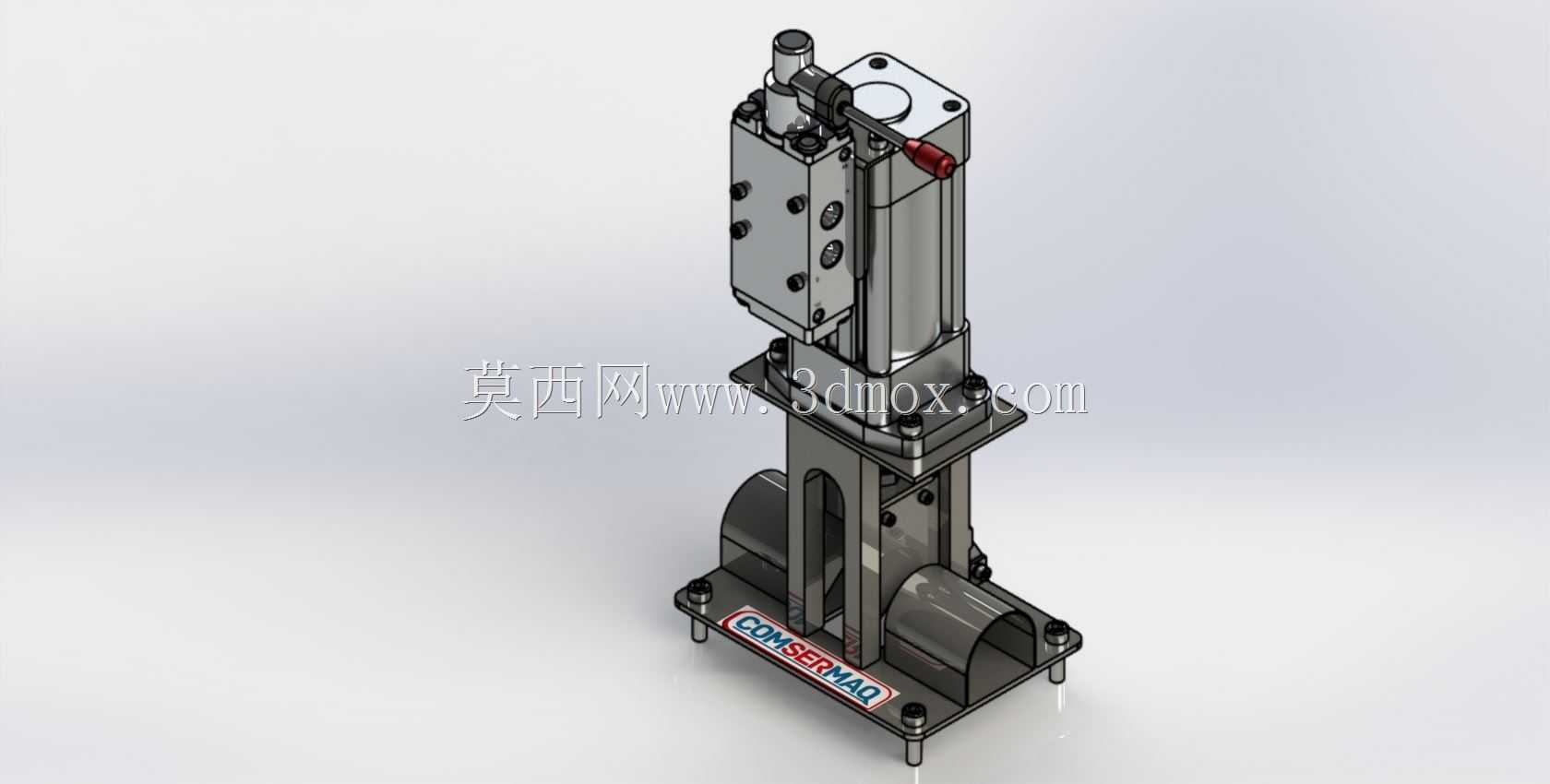

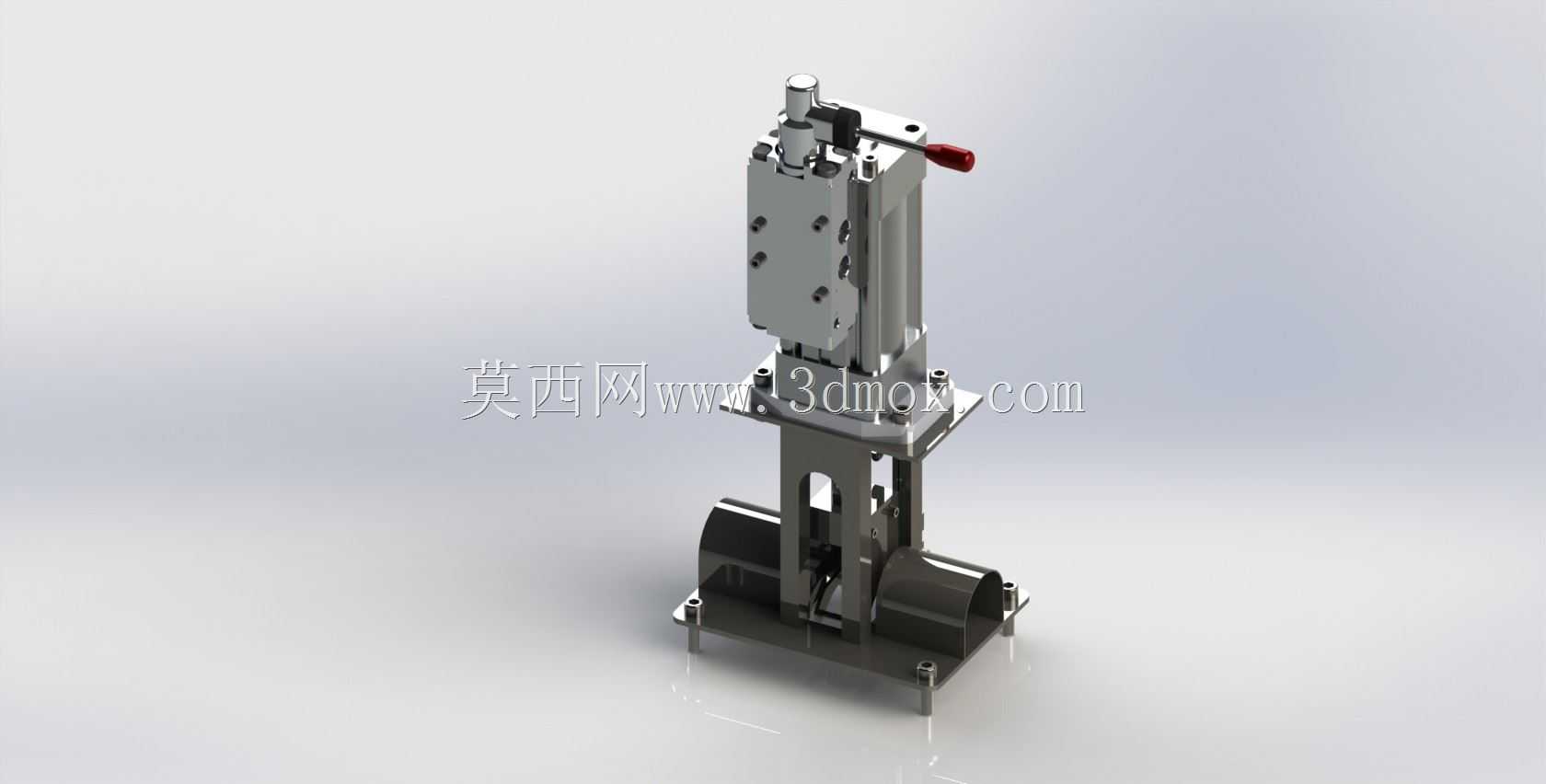

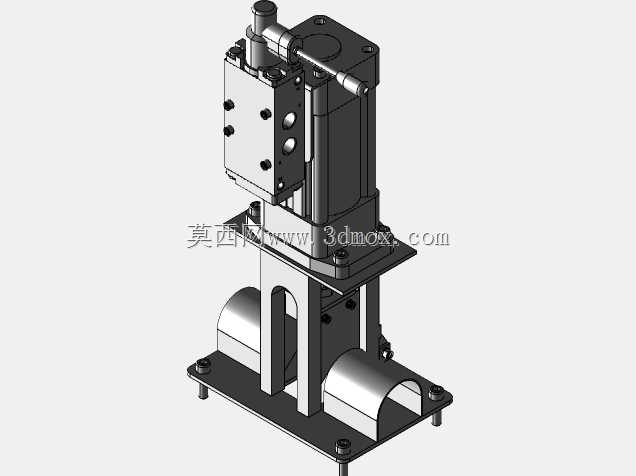

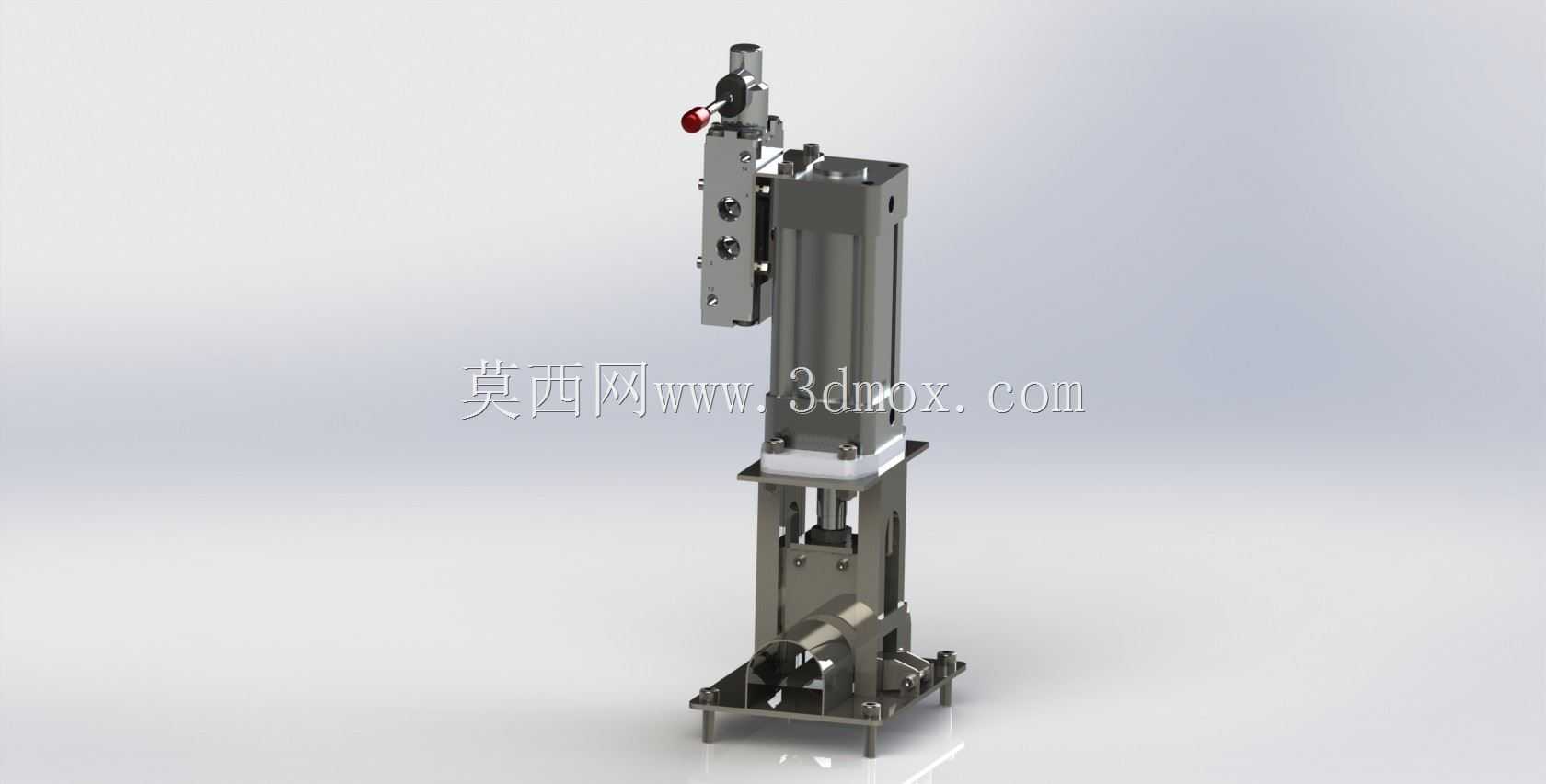

这套立式气动执行结构，主要面向3C电子、小五金零部件装配线的压装、压紧工位做适配设计，在小型零部件压合、工件定位压紧、简易冲切工位中都能直接适配安装。整体采用立式立柱式布局，核心驱动为标准方形气缸，缸体通过两侧安装板直接固定在中部支撑立板上，气缸活塞杆向下伸出，连接下部滑动压头组件，滑动部分搭配线性导向轴做运动导向，避免压头下压过程中出现偏摆，保证压装作用力始终垂直于工件安装面。上部设置的手动换向阀带红色操作手柄，可直接手动控制气缸的升降动作，也可外接气路电磁阀接入设备PLC控制系统，实现自动循环动作，手动阀旁预留了气路接口安装位，可根据实际工况加装节流阀调整气缸下压与回升的运行速度，适配不同压装节拍的需求。下部安装底座采用带安装腰型孔的底板设计，可直接固定在设备工作台面或者工装基板上，底座上方集成了工件定位安装位，可根据待加工工件的外形更换对应的定位夹具，无需改动主体支撑结构。设计过程中优先考虑了安装边界的通用性，整体横向占用空间较小，可多组并排布置在装配线的多个工位上，相邻模组之间不会出现安装干涉；压头的下行行程可通过上部的限位螺栓做微调，适配不同高度的工件压装需求，避免气缸行程过大压损工件。导向部分采用无油衬套配合导向轴，日常维护无需频繁加注润滑脂，适配无尘车间的使用要求，立板上预留的多个安装孔位，可加装磁性开关检测气缸的伸出与缩回位置，给设备控制系统提供到位信号，实现动作互锁，避免工位误动作。整体结构的受力路径经过优化，气缸下压的反作用力直接通过中部立板传递到底座安装面，不会让连接螺丝承受额外的剪切力，长期运行不会出现结构松动变形的问题，压头部分采用快拆设计，更换不同形状的压头仅需拆卸一颗固定螺丝，能快速切换不同的压装工序，减少产线换型的调整时间。
