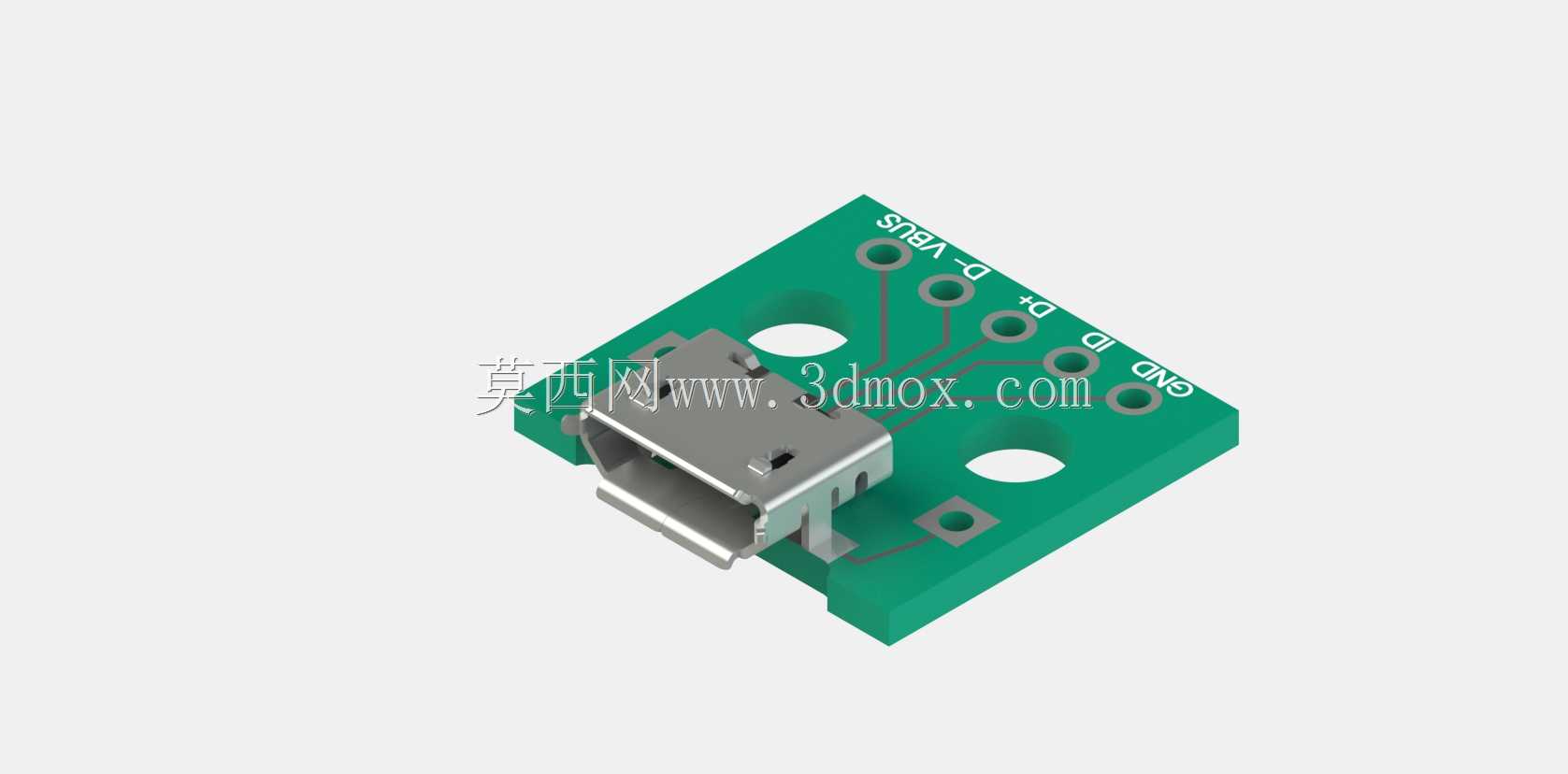

MicroUSB-5P转2.54mm直插适配转接板

在日常电子原型开发、小批量设备调试以及老旧接口改造场景中，不同封装规格的接口互联一直是结构与硬件工程师常遇到的适配问题，这款MicroUSB接口转2.54毫米间距直插的转接板，正是针对这类场景设计的实用结构件。从实际使用场景来看，它可以直接焊接在标准洞洞板、定制PCB的直插焊盘上，把贴片封装的MicroUSB母座转换成常规2.54mm间距的直插引脚，省去了工程师自行绘制MicroUSB封装、处理贴片焊接难度的麻烦，不管是学生做课程设计的电路原型，还是工控领域小批量验证的外接调试接口，亦或是老旧设备更换损坏的MicroUSB接口时做转接修复，都能直接使用。

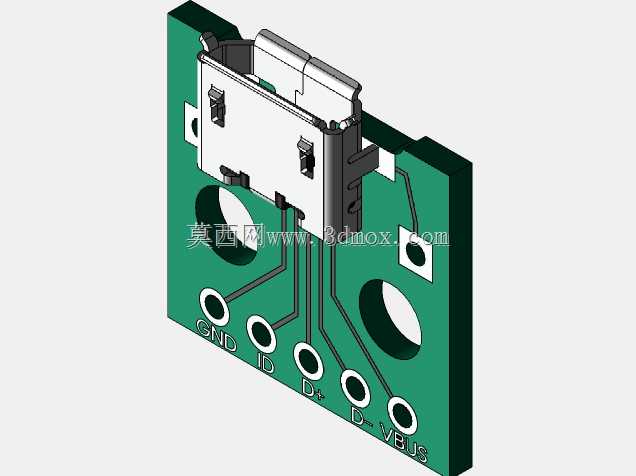

从功能特性上看，板载的MicroUSB母座保留了完整的5个引脚定义，分别对应电源正、数据负、数据正、ID引脚与接地引脚，所有引脚通过板上走线直接引出到对应直插焊盘，没有额外的信号处理电路，不会造成USB信号衰减，完全满足USB2.0全速传输的电气要求，同时板上预留了两个固定安装孔，安装孔位置匹配常见的直插接口固定间距，可以通过铜柱或者螺丝直接固定在设备壳体或者安装支架上，避免长期插拔导致接口松动脱落。

设计思路上，这款转接板没有做多余的冗余结构，整体采用FR-4玻纤板基材，板厚控制在1.6mm，和常规PCB板厚保持一致，焊盘做了沉金处理，既方便手工焊接，也能提升抗氧化能力延长使用寿命。直插引脚的焊盘特意做了加大处理，手工焊接时不容易出现焊盘脱落的问题，引脚间距严格遵循2.54mm标准排针间距，既可以直接焊接排针做成插针式模块，也可以直接把板体插入对应焊孔焊接，适配不同的安装需求。

外形尺寸与安装边界方面，整个转接板的板体轮廓方正，MicroUSB母座突出板边的尺寸和常规贴片MicroUSB座的伸出量一致，不会额外占用设备壳体的接口开孔空间，设备端只需要开出标准MicroUSB母座对应的开孔即可完成装配，不需要额外调整开孔尺寸。两个安装孔的中心距经过校准，和市面上同类型转接板的安装孔位兼容，替换旧件时不需要重新打孔。板上走线宽度按照USB信号传输要求做了阻抗匹配，电源与接地走线做了加宽处理，过流能力可以满足常规USB设备5V2A的供电需求，不会出现载流不足导致的压降问题。在做结构堆叠时，板体背面没有突出元器件，贴装在其他PCB表面时不会和板上其他元件产生干涉，直插引脚伸出板底的长度控制在3mm左右，既可以保证焊接强度，也不会因为引脚过长触碰到其他线路造成短路。
