泵用方形法兰安装填料密封结构

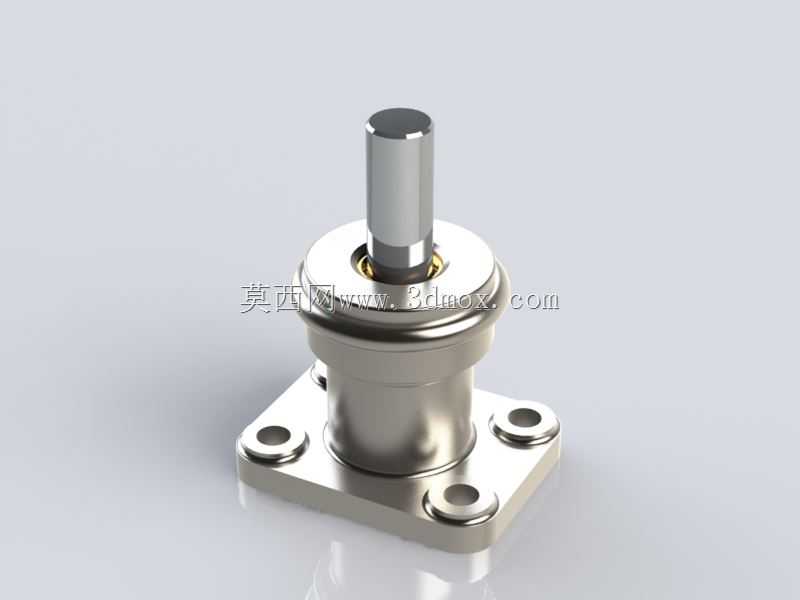

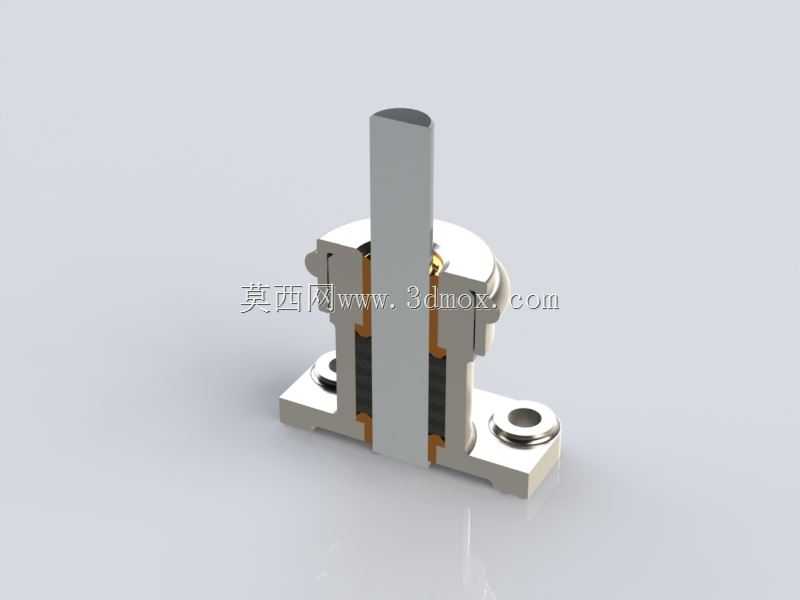

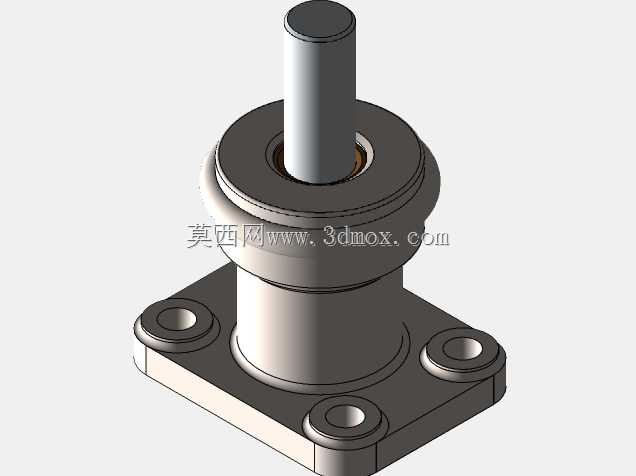

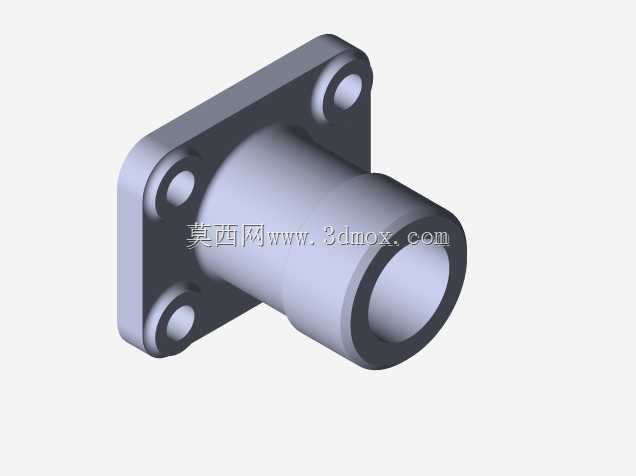

在流体输送类设备的轴端密封场景中，这类带方形安装法兰的填料函是解决动密封泄漏问题的核心基础部件，主要作用是阻断泵腔内部的液体、气态介质沿传动轴与泵体的装配间隙向外泄漏，同时阻挡外界粉尘、杂质进入泵腔干扰介质输送或损伤内部运动构件。从结构设计逻辑来看，该部件采用一体化阶梯式腔体结构，下部方形法兰设置四个对称分布的沉头安装孔，安装时可通过螺栓直接与泵体的对应安装面贴合锁紧，沉孔设计能够避免螺栓头突出安装平面，保证装配后整体结构紧凑无干涉，法兰与泵体接触面可根据输送介质特性加装密封垫片，进一步提升静密封面的密封可靠性。中部的填料容纳腔为等径圆筒结构，内部可根据介质压力、温度、腐蚀特性选配不同材质的填料环，比如输送清水类常温介质可选用浸油石棉填料，输送腐蚀性化工介质则可选用聚四氟乙烯编织填料，填料装入腔体后可通过压盖结构调整压紧力，在保证传动轴正常转动的前提下，让填料与轴表面保持均匀贴合，实现动密封效果。上部的轴伸端设置有导向定位结构，能够对穿过填料函的传动轴起到径向支撑限位作用，避免轴运转过程中出现径向跳动导致填料偏磨，延长密封组件的整体使用寿命。从安装边界来看，方形法兰的四个安装孔中心距需与泵体安装位的螺孔中心距完全匹配，腔体的内孔直径需与传动轴的外径保持合理的配合间隙，间隙过大会导致填料挤入间隙造成磨损加快，间隙过小则会增大轴转动的摩擦阻力，甚至出现抱轴故障。这类填料函的结构设计没有冗余的复杂构件，整体加工难度低，后期维护更换填料时无需完全拆卸泵体，只需拆开上部压盖即可完成填料的更换操作，在中小型离心泵、柱塞泵、往复泵等通用流体输送设备中应用十分广泛，能够适配多数中低压工况下的轴端密封需求，相比机械密封结构，其成本更低、对工况的适应性更强，即使在含有少量固体颗粒的介质输送场景中，也能通过定期调整填料压紧力维持稳定的密封效果。
