小型直驱式直流离心水泵结构

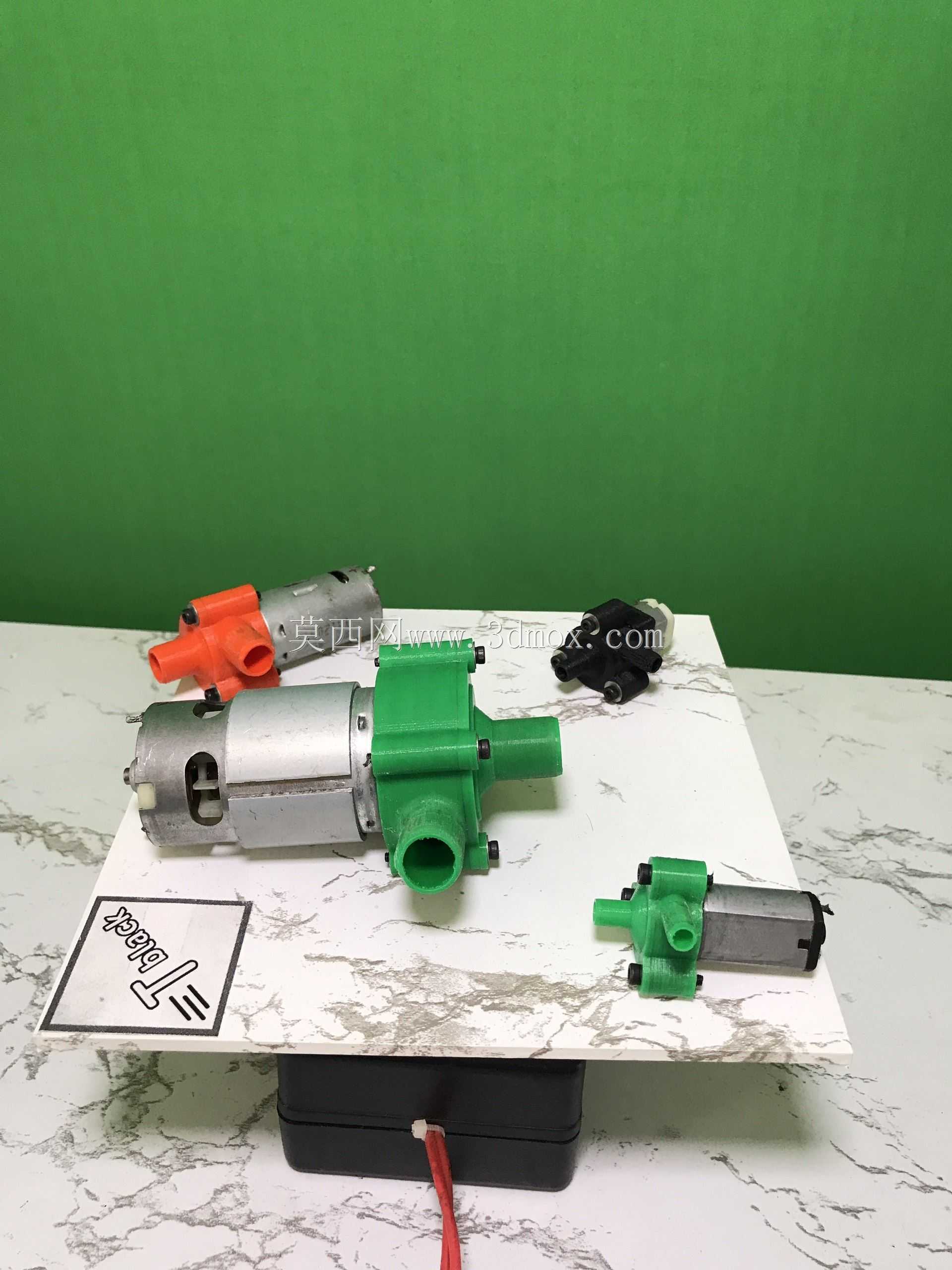

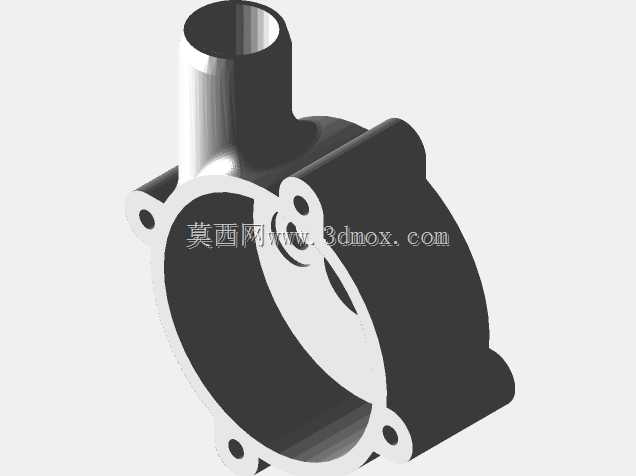

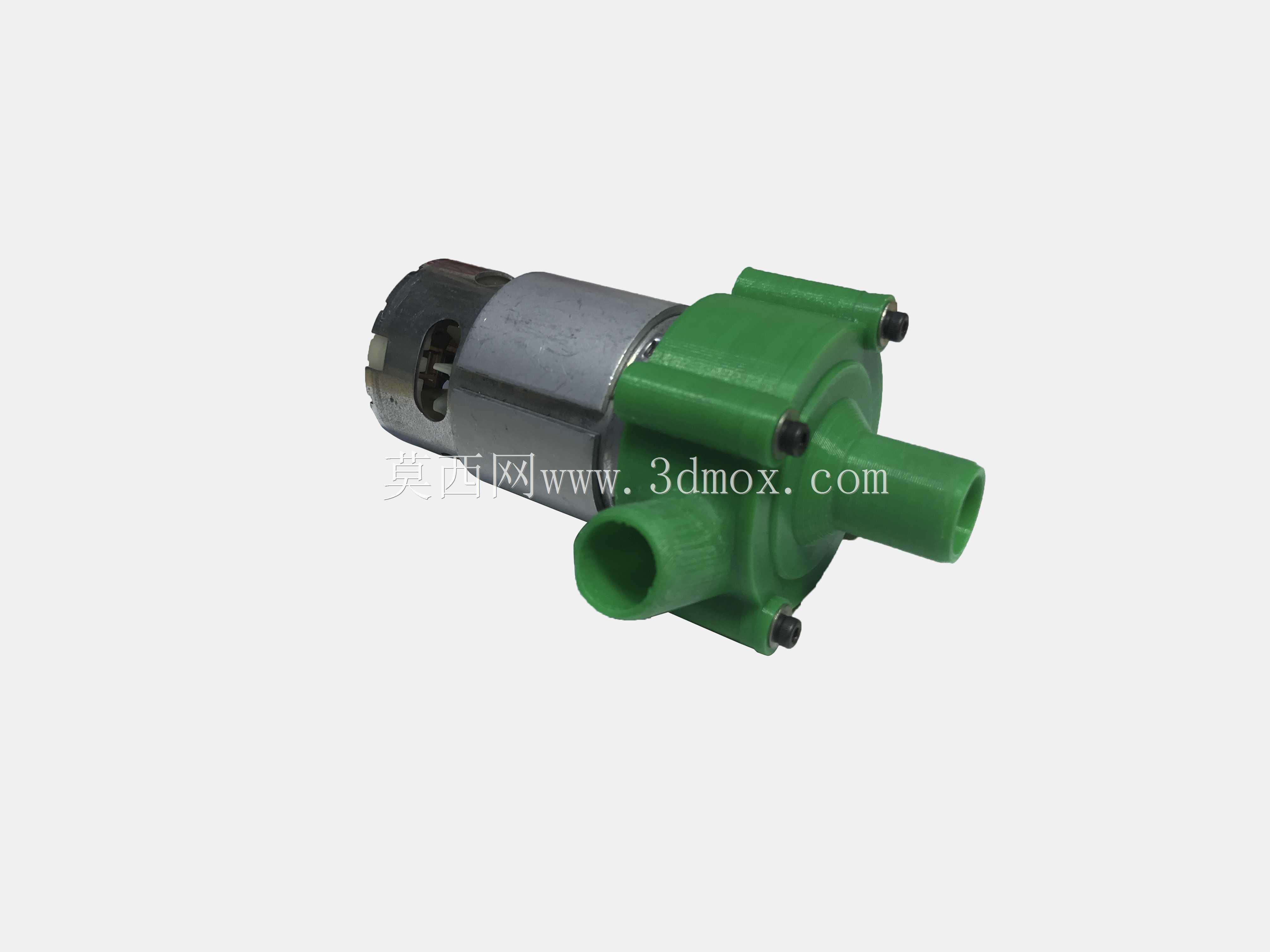

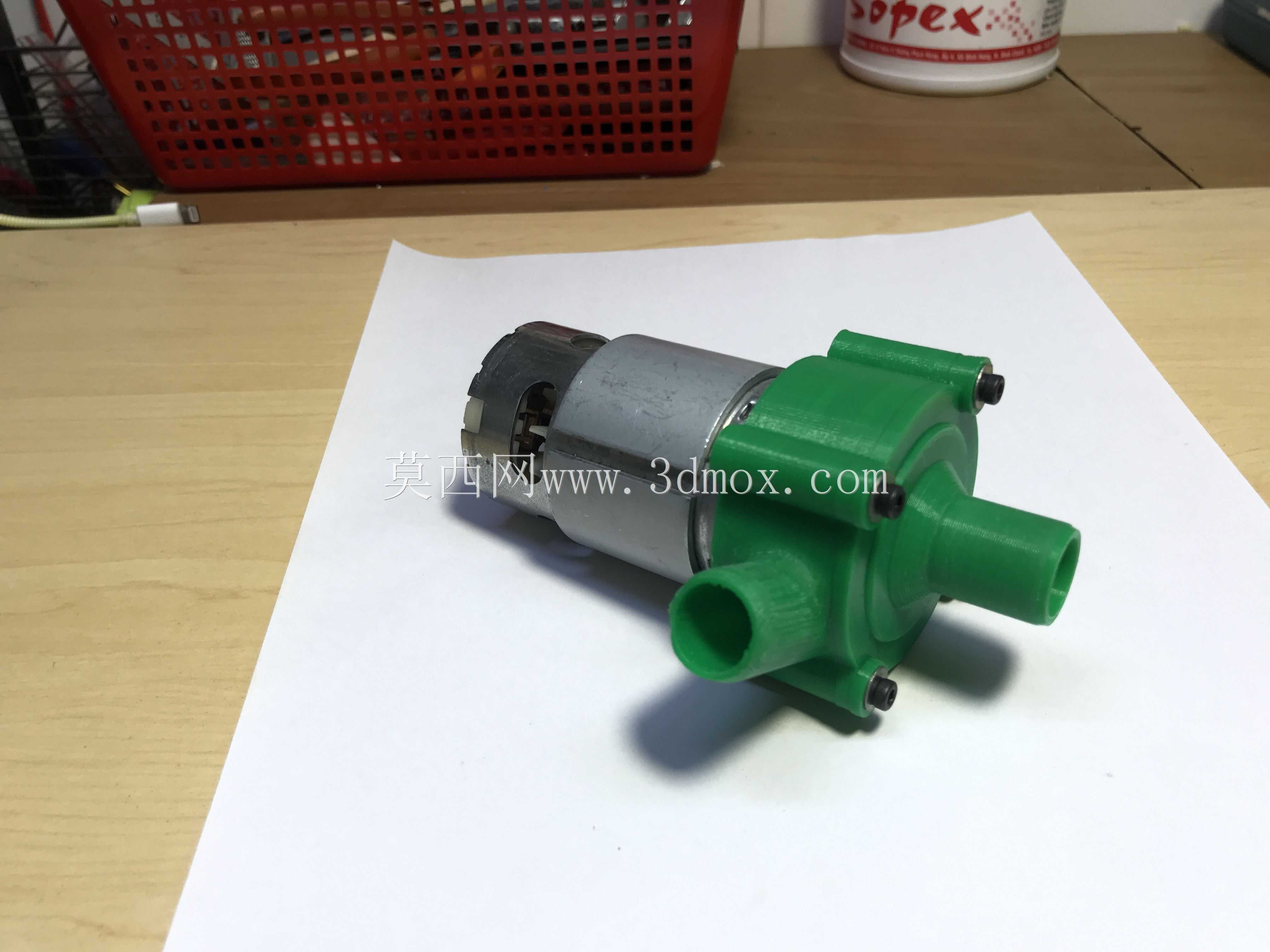

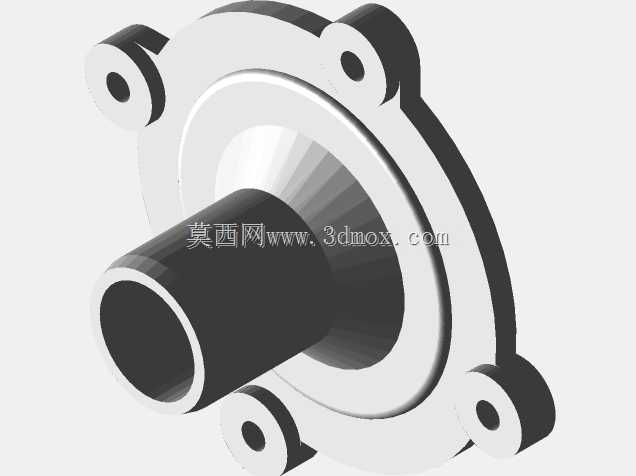

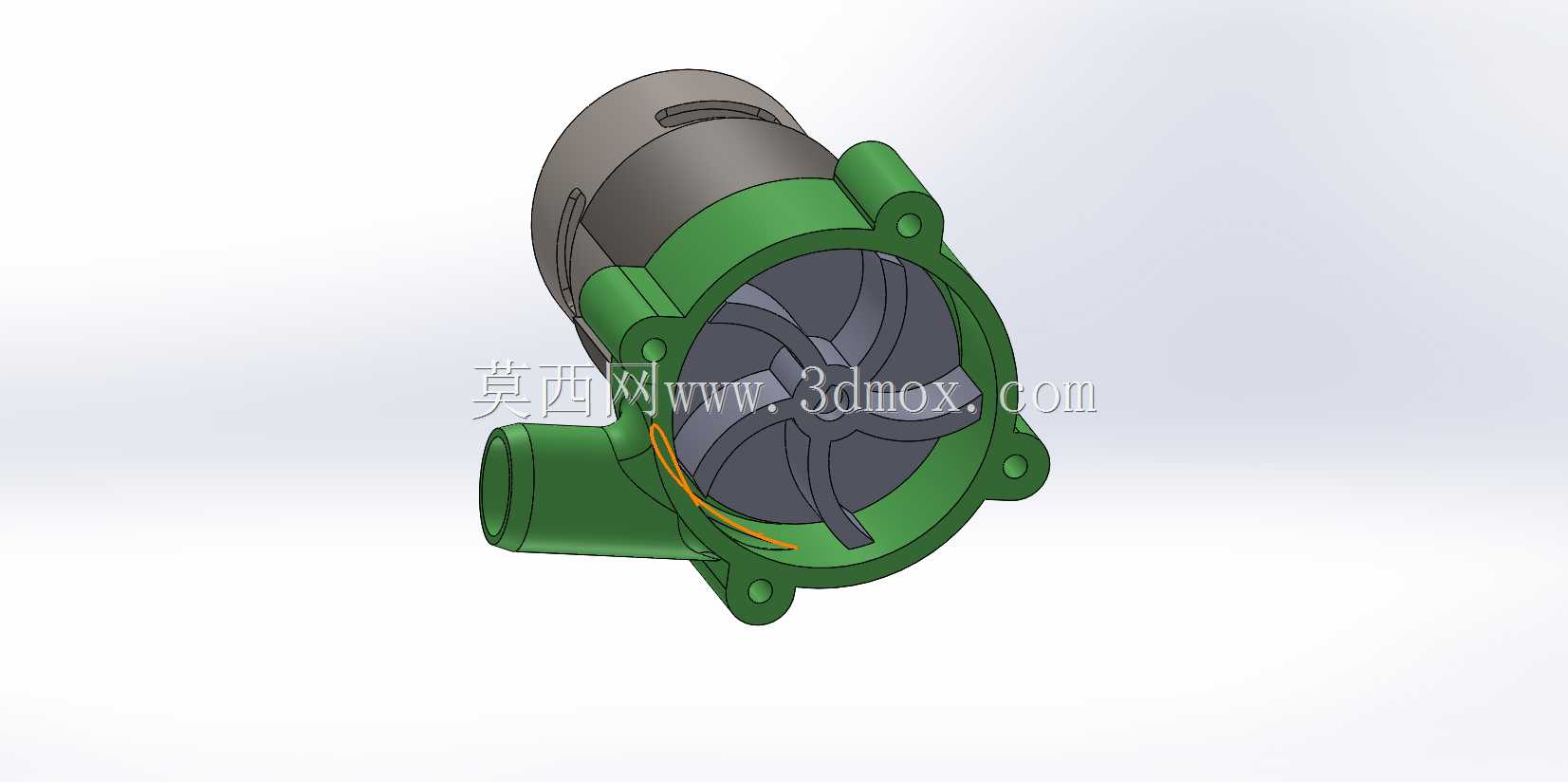

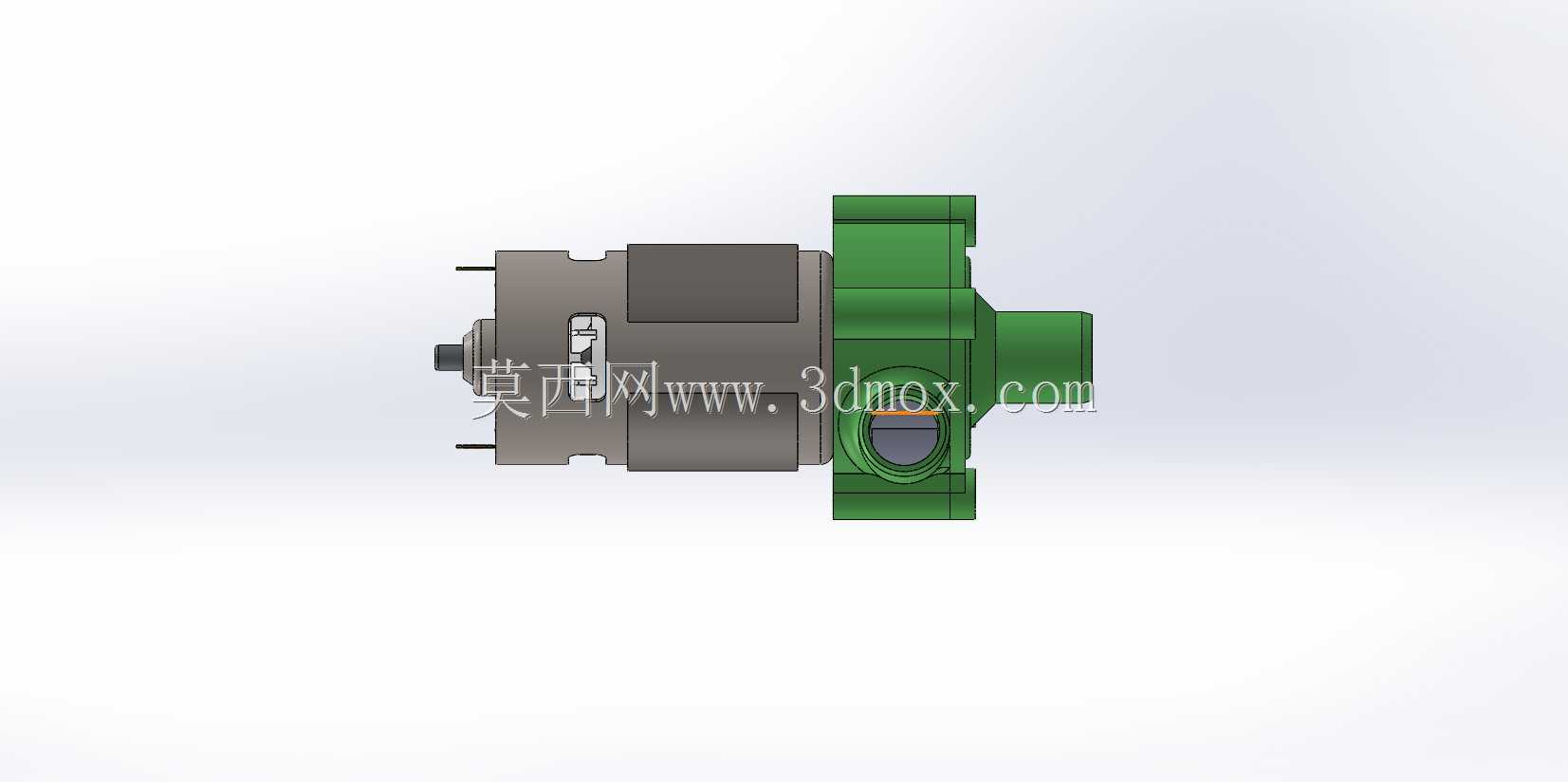

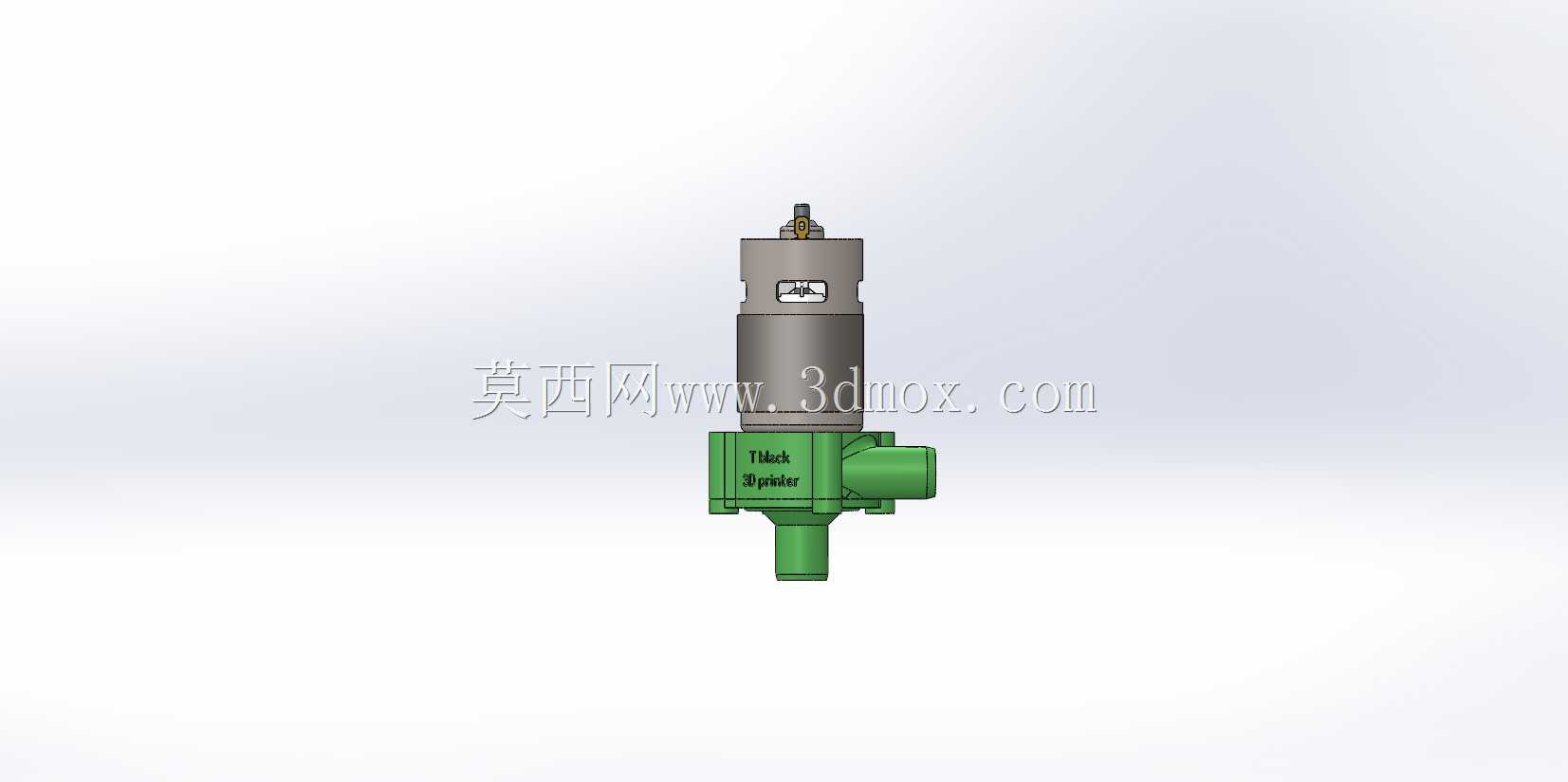

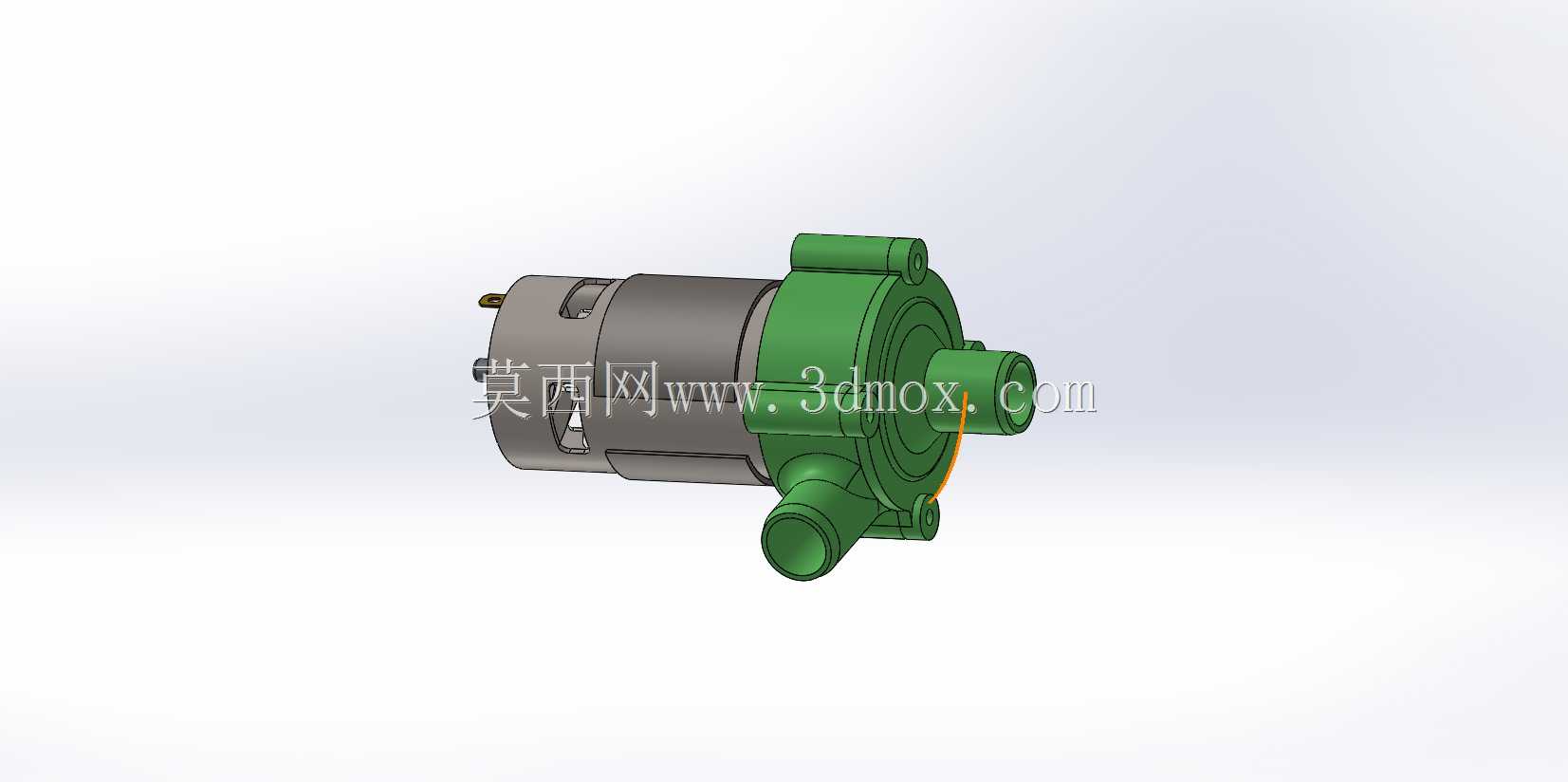

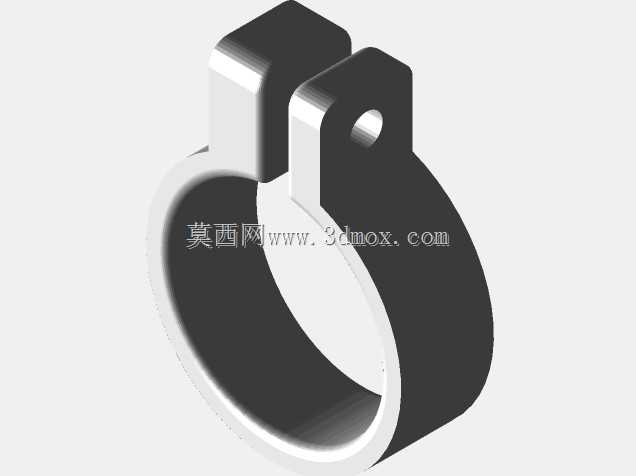

这款小型直驱离心结构的泵体，在桌面级水冷循环、小型园艺灌溉、DIY创客流体回路、小型水族箱供水这类场景里适配度很高，日常做小型设备配套选型时，经常会碰到这类紧凑结构的泵型。从结构拆分来看，动力段采用常见的775规格直流有刷电机作为动力源，泵头段直接和电机输出轴做同轴连接，省去了额外的传动连接结构，能有效压缩整体轴向尺寸，同时减少传动环节带来的效率损耗。泵头采用工程塑料一体注塑成型的涡壳结构，进出水口采用同规格的直插式宝塔接头设计，适配常见的软质输水软管，安装时不需要额外做接头转接，直接将软管套入接头即可完成管路连接，对于快速搭建测试回路的场景十分友好。涡壳内部的叶轮采用离心式结构设计，和电机轴做周向固定，电机运转时直接带动叶轮在涡壳腔内高速旋转，通过离心作用将进入泵腔的液体加压后从出水口送出，这种直驱离心结构的特点是流道通畅，不容易被液体里的细小杂质卡滞，相比隔膜式结构的小型泵，运行时的流体脉动更小，输出的水流压力更平稳。做结构设计时，泵头和电机的连接端采用多颗小规格螺丝做周向均布锁紧，密封面靠泵头和电机端盖之间的平面配合加密封垫实现静密封，避免泵腔内的液体渗漏到电机内部造成电路故障。安装边界上，泵体整体为圆柱段加方形法兰连接的组合外形，电机段为标准直径的圆柱壳体，泵头段的径向尺寸略大于电机外径，进出水口沿泵头径向垂直布置，两个接口的轴线处于同一平面，安装时可以直接通过电机尾部的安装孔或者泵头法兰的预留孔位做固定，不需要额外设计复杂的安装支架，整体占用的安装空间很小，适合在空间局促的小型设备内部布置。从实际使用的特性来看，这类直驱结构的水泵没有复杂的传动零件，日常维护只需要清理进水口的滤网避免杂质进入泵腔即可，整体可靠性较高，在低压小流量的流体输送场景里，相比其他结构的小型泵成本更低，装配难度也更小，做三维建模时需要重点关注电机轴和叶轮的配合公差、涡壳流道的顺滑过渡处理，以及进出水口的尺寸和常用软管的匹配度，避免出现装配干涉或者管路连接不紧密漏水的问题。
