高精度立式加药计量泵组结构设计

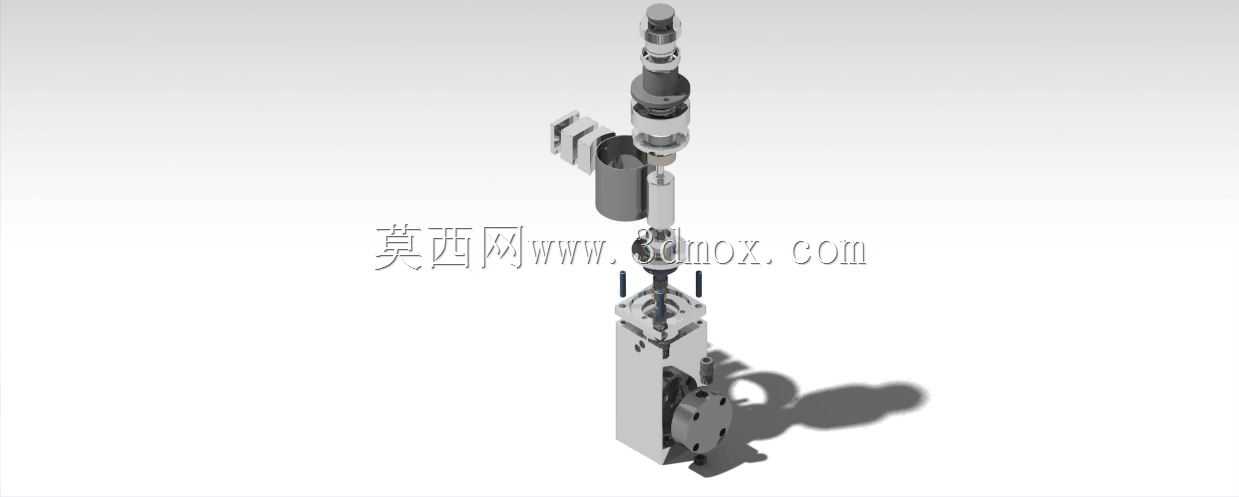

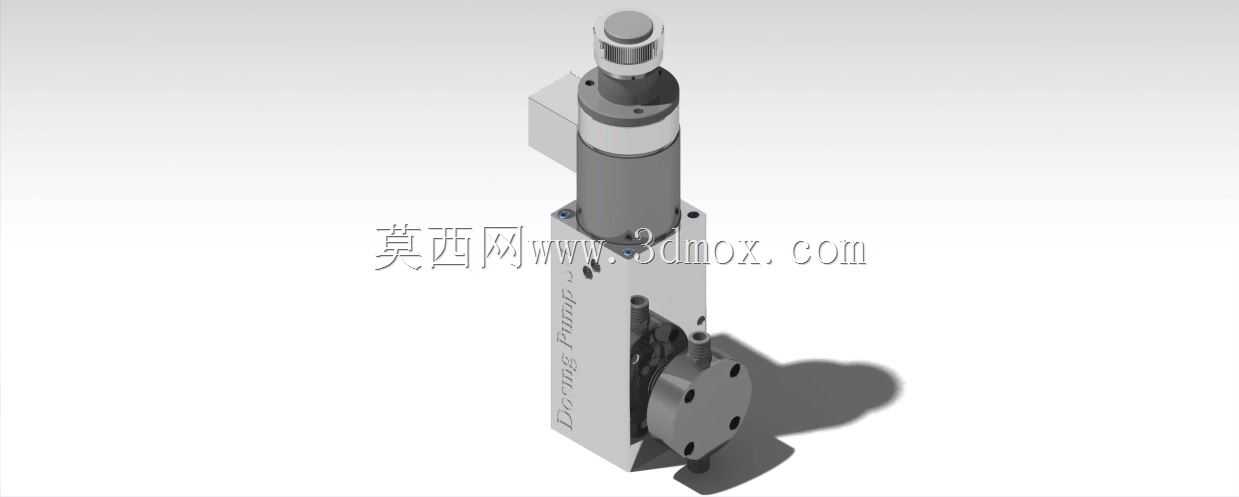

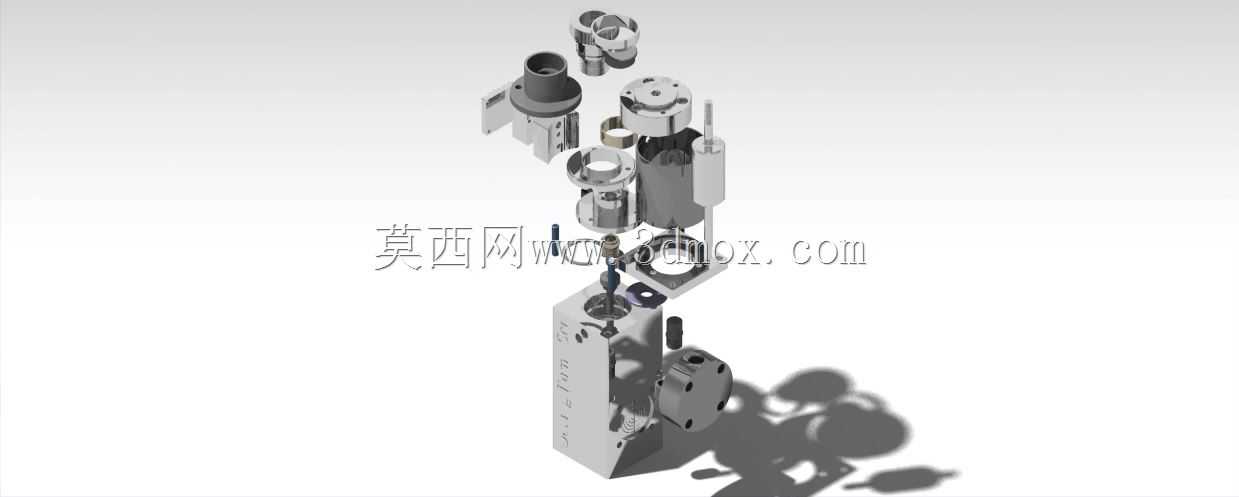

在水处理、化工制程、生物医药配料等需要精准投加流体介质的场景中，这类立式集成加药泵组是核心执行单元，区别于常规输水类泵体，它的核心设计目标是稳定输出可控流量的药剂，避免投加量偏差导致的制程参数波动。从结构布局来看，该泵组采用驱动段、计量段、流道阀体段同轴立式排布，上部的驱动单元通过联轴器与中间的计量调节段直连，省去了冗余的传动转接结构，既压缩了整体安装高度，也减少了传动环节的间隙误差，能保证流量输出的线性度。下部的流道集成块将进液口、出液口、止回结构、密封腔体整合为一体式方块结构，相比分体式管路连接的设计，大幅减少了接头泄漏点，同时也让安装时的管路对接更便捷，不需要额外拼装多个阀件。设计阶段首先要考虑的是药剂兼容性，过流部件的材质选型需要匹配投加介质的腐蚀特性，同时密封结构采用多级轴向密封，避免带压工况下的药剂沿柱塞渗漏，污染驱动段部件。安装边界上，泵组底部的集成块预留了标准安装孔位，可直接固定在加药装置的安装面板上，侧向的进出液接口采用统一的管螺纹规格，能适配常规的化工管路连接标准，不需要额外定制转接头。功能层面，该泵组可通过上部的调节结构改变柱塞行程，精准调整单冲程的输出流量，配合驱动端的转速控制，可覆盖宽范围的投加量需求，适配不同工况下的药剂投加精度要求。在实际产线应用中，这类泵组通常会集成在加药撬装模块内，配合液位传感器、流量校准装置形成闭环投加系统，相比卧式排布的泵组，立式结构占用的水平安装空间更小，在撬装设备紧凑布局的场景下优势明显。结构设计时还特意将易损的密封维护件设置在靠近下部的位置，日常更换密封件不需要拆解上部的驱动单元，能大幅缩短现场维护的停机时间。另外，泵体侧面的标识区域清晰标注了介质流向，现场安装时能避免管路接反导致的无法吸液故障，驱动段与计量段之间设置的散热间隙，也能保证长时间连续运行时驱动部件的热量不会传导到计量腔，避免对温度敏感的药剂产生性能影响。整体结构没有多余的外露管线，所有流道都在集成块内部加工成型，外观整洁的同时也降低了现场管路布置的工作量，适合在标准化的加药系统中批量配套使用。
