石油井口套管头带底板连接装置

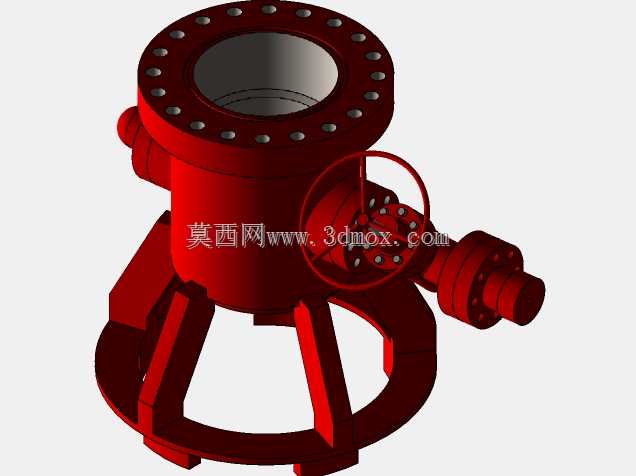

这套装置应用在陆上油气钻采作业的井口环节，作为表层套管与井口生产组件的核心承载基座，所有上部采油树、防喷器组等设备的载荷都通过该结构传递到表层套管与地面基础，是井口系统里承担承重、密封、通道分流功能的关键承压部件。设计阶段首先要匹配现场套管程序确定的套管规格，主体采用法兰式连接结构，顶部大直径法兰沿周向均匀布置螺栓孔，用于和上部井口设备实现刚性密封连接，下部带支撑筋的环形底板直接坐放于井口基础面，三条辐射状支撑筋沿圆周均布，将上部法兰传递的垂直载荷、作业过程中的偏载力矩均匀分散到底板环形接触面上，避免局部应力集中导致基础承压不均。主体侧向设置两个2 1/16英寸规格的侧出口，其中一个端口配置可拆卸式堵塞结构，用于完井后封闭备用通道，另一个端口集成带手轮的闸阀结构，可在作业过程中实现套管环空的压力泄放、循环作业或者压力监测，侧出口与主体的连接同样采用法兰密封形式，满足高压工况下的密封可靠性要求。建模过程中严格遵循井口设备的承压设计规范，主体流道部分做等径圆滑过渡，避免介质流动过程中出现冲蚀死角，法兰密封面采用凸面密封结构，匹配对应的钢圈密封槽尺寸，所有螺栓孔的位置度公差控制在安装允许范围内，保证现场安装时能够与配套设备实现无干涉对接。支撑筋的截面采用变厚度设计，与主体筒体、底板的连接位置做圆弧过渡处理，降低焊接或者铸造过程中的应力集中风险，侧出口阀门的手轮操作空间预留足够的操作余量，确保现场作业人员能够在不拆卸周边部件的情况下完成阀门的开关操作。整个装置的安装边界需要匹配井口基础的预埋尺寸，底板的环形外径要覆盖基础承压面，侧出口的伸出长度要避开井口周边的操作平台立柱，保证后续作业过程中管线连接、阀门操作都有足够的作业空间，承压壳体的壁厚按照对应压力等级的强度要求计算取值，兼顾承压可靠性与设备整体重量控制，避免不必要的材料冗余。
