卧式耐压圆柱罐体结构三维设计

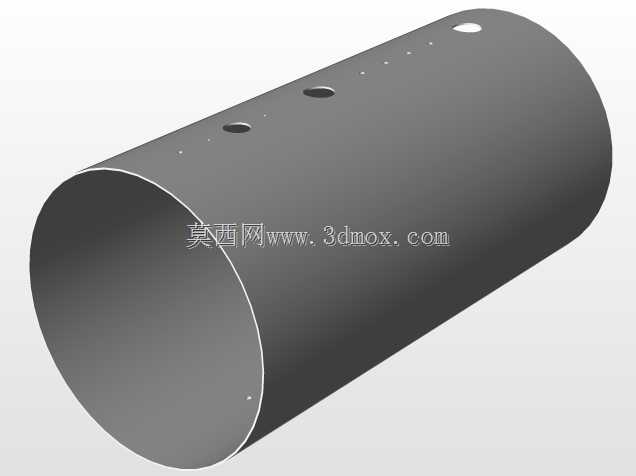

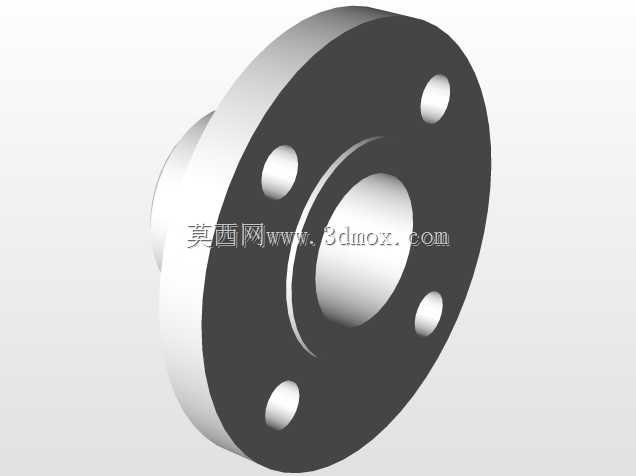

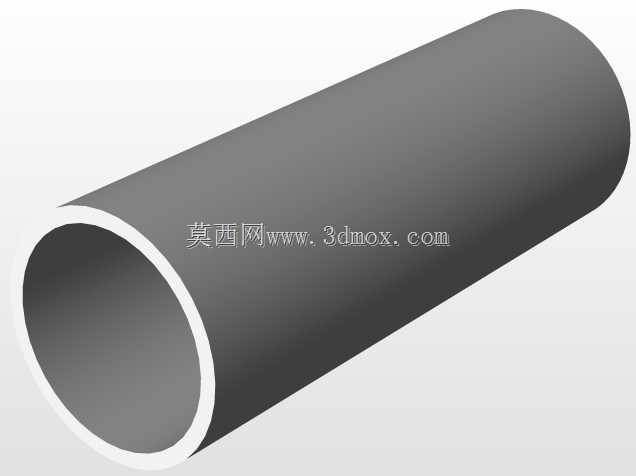

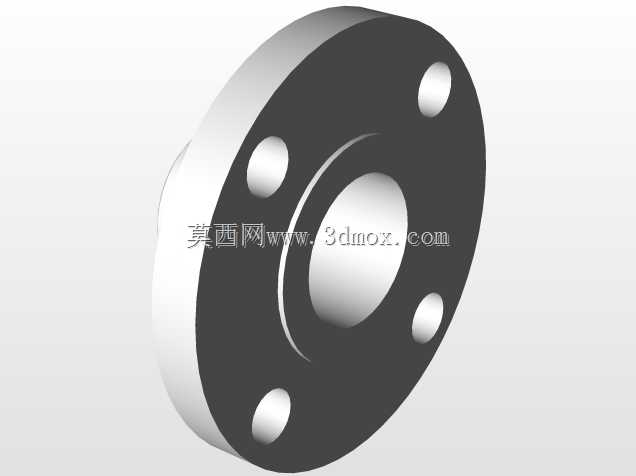

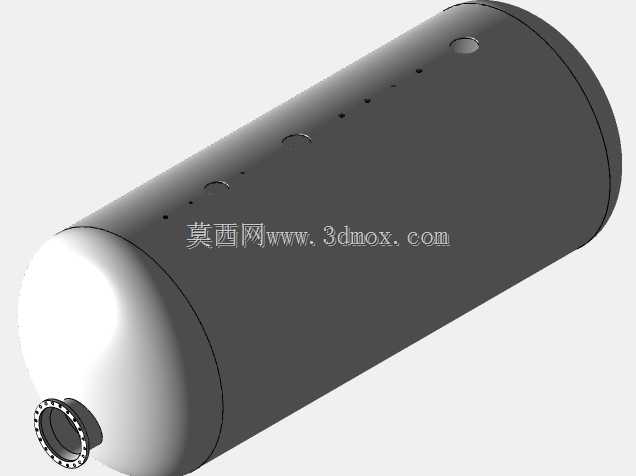

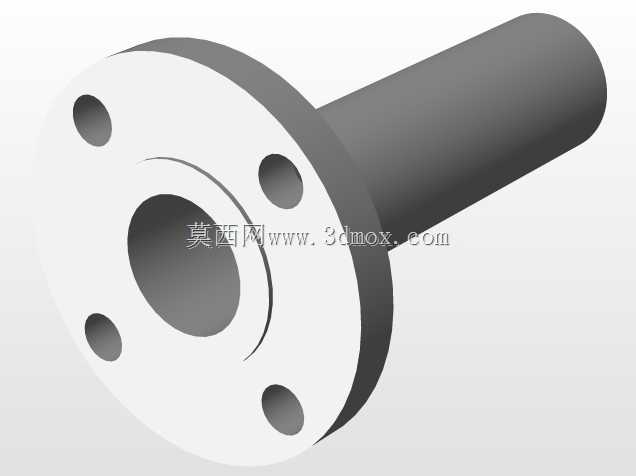

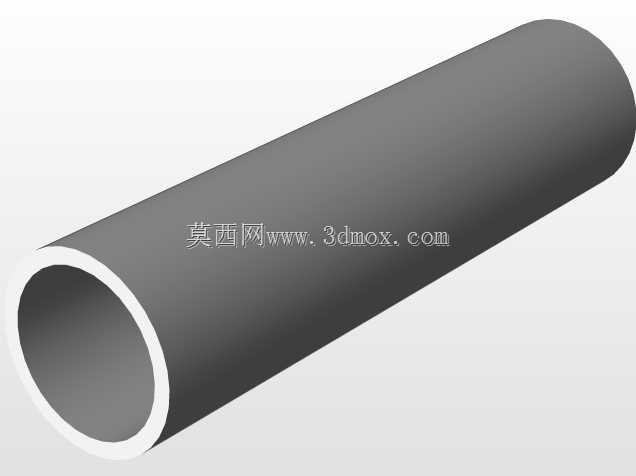

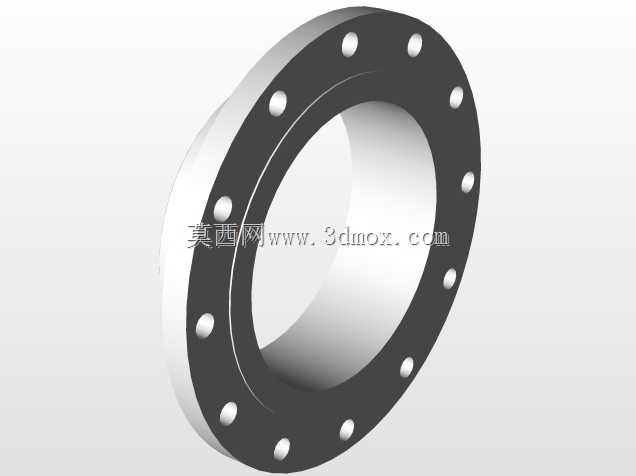

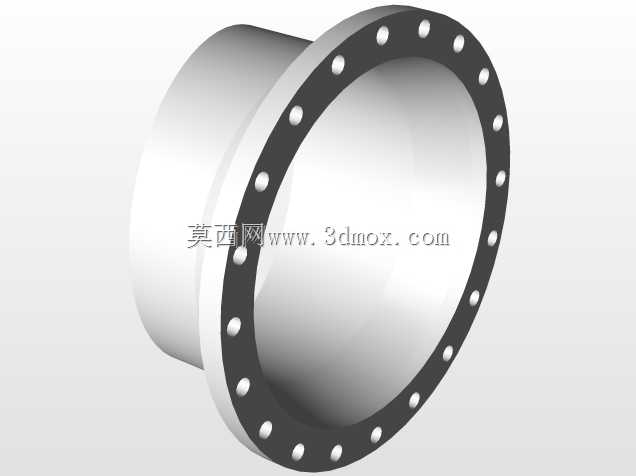

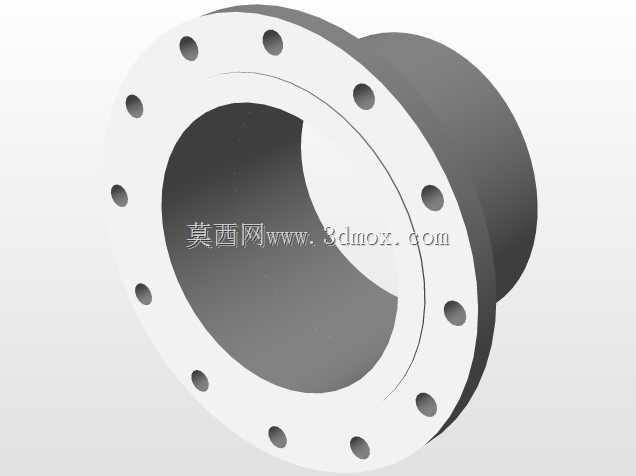

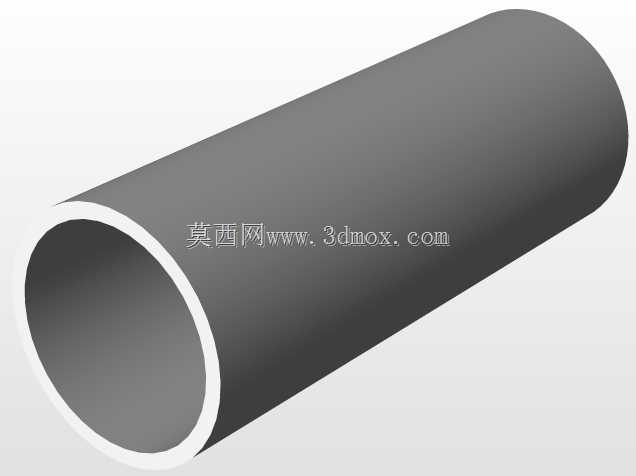

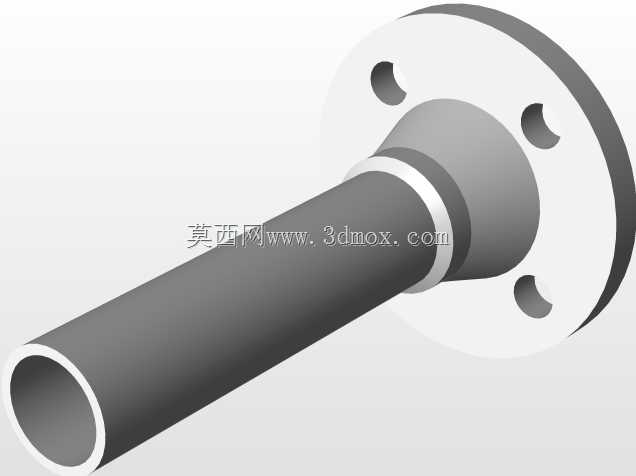

该卧式圆柱罐体结构主要面向中低压流体存储、小型工艺缓冲环节的应用场景，常见于精细化工配料工段、实验室小型流体试验系统、车载移动式供液单元等对安装空间有严格限制的场合，可兼容存储中性液态介质、低压气态介质，端部带法兰接口的结构可直接对接管路系统，无需额外焊接转接件，降低现场安装的施工难度。从结构设计逻辑来看，整体采用等直径圆柱筒体搭配标准椭圆封头的组合形式，这种构型是承压容器领域经过长期工程验证的成熟方案，筒体段的环向应力分布均匀，椭圆封头的曲面过渡能够有效降低端部应力集中系数，避免直角结构带来的疲劳开裂风险，筒体表面均匀分布的多组小孔，分别对应液位检测接口、压力取源接口、安全泄放接口、介质进出辅助接口的安装位置，所有开孔位置均避开了筒体纵向焊缝区域，开孔边缘预留了足够的补强余量，无需额外加装补强圈即可满足常规中低压工况的强度要求。端部的法兰接口采用凸面密封结构，密封面的粗糙度、法兰螺栓孔的位置度均按照管路法兰的通用公差要求设计，可直接匹配标准规格的密封垫片与紧固件，安装时无需二次加工。设计过程中优先考虑了安装边界的适配性，整体长径比控制在4:1左右，卧式放置时底部可直接适配标准鞍式支座，支座安装位置对应筒体的受力支撑点，避开开孔密集区域，防止支撑反力对开孔部位造成附加应力。筒体壁厚的取值兼顾了强度裕度与自重控制，在满足额定压力下强度校核要求的前提下，尽可能降低整体重量，方便移动场景下的转运与吊装。封头与筒体的连接位置采用对接焊结构设计，焊接坡口预留了足够的钝边与间隙，能够保证全焊透结构，焊接后可通过无损检测排查焊缝缺陷，满足承压设备的焊接质量要求。筒体表面的开孔排布按照管路走向的最优路径规划，不同功能的接口沿筒体轴向分层布置，避免外接管路时出现干涉，同时预留了足够的操作空间方便阀门、仪表的安装与后期维护。
