工业蓄冷用沉浸式盘管冰槽结构设计

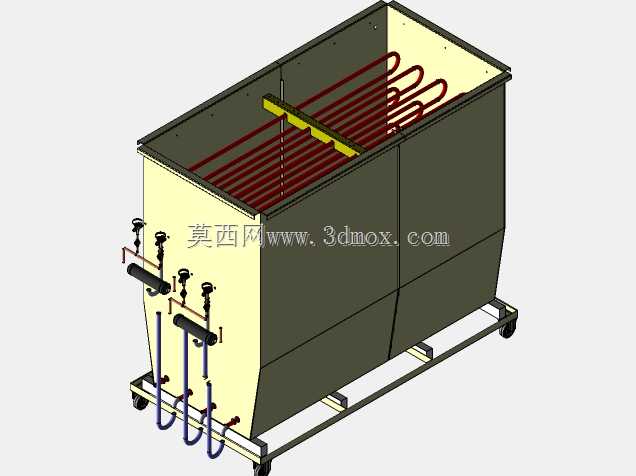

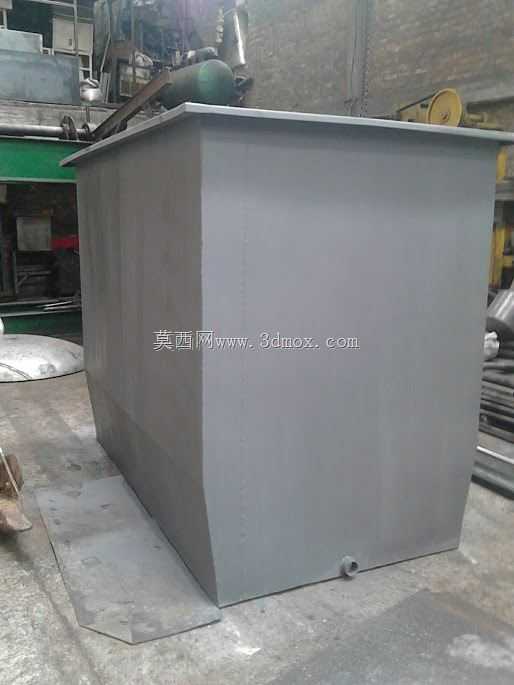

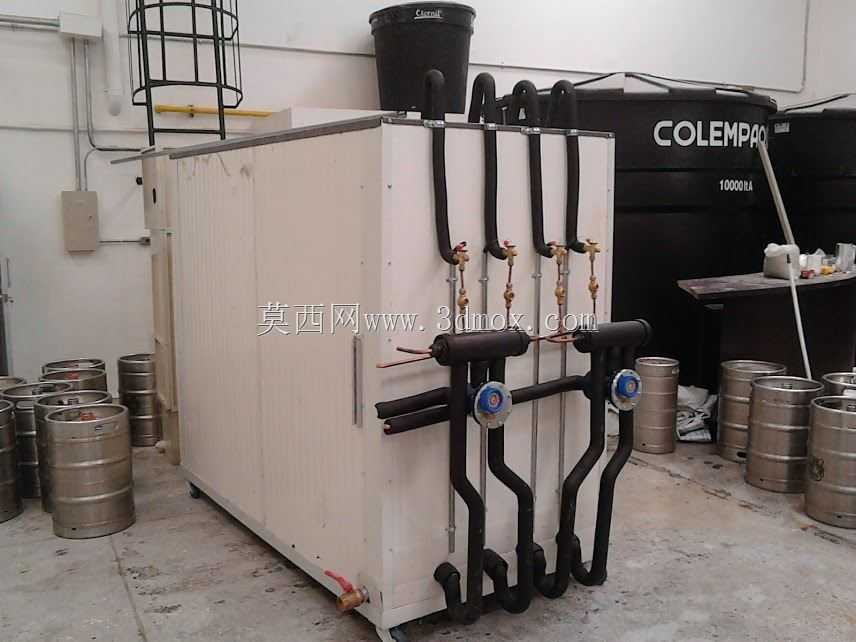

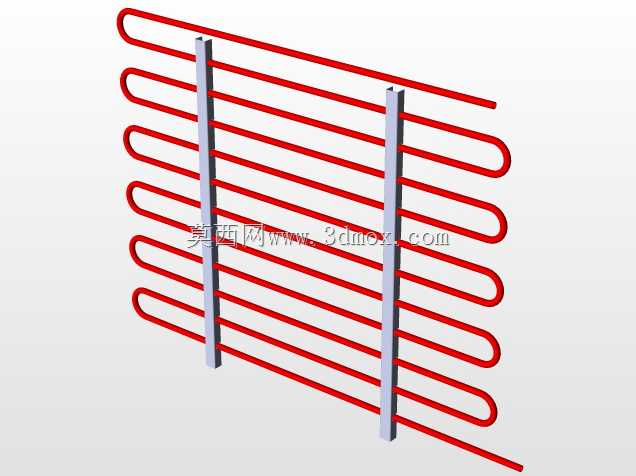

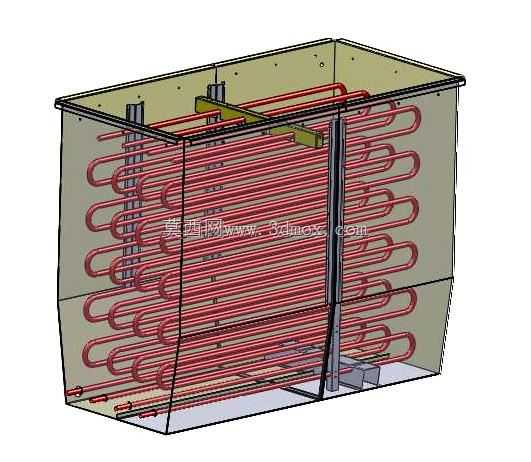

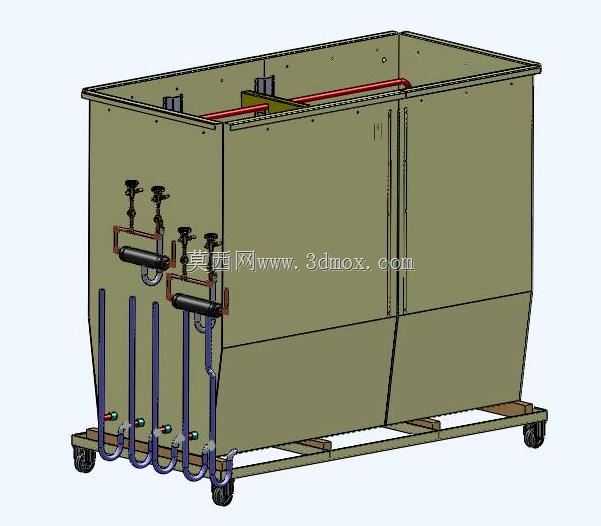

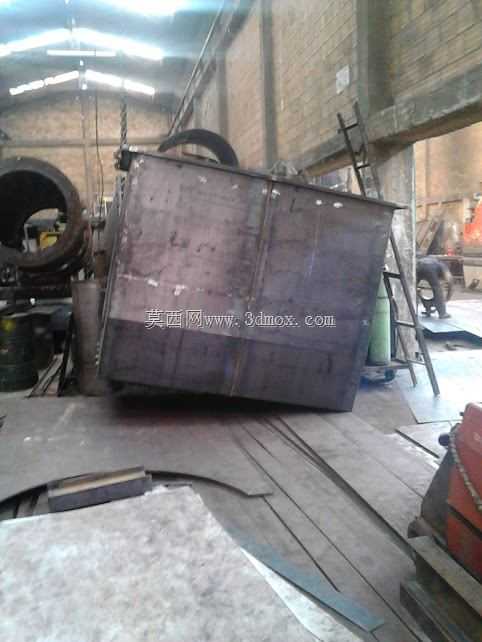

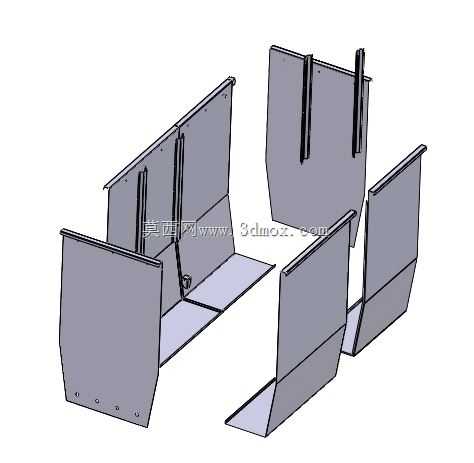

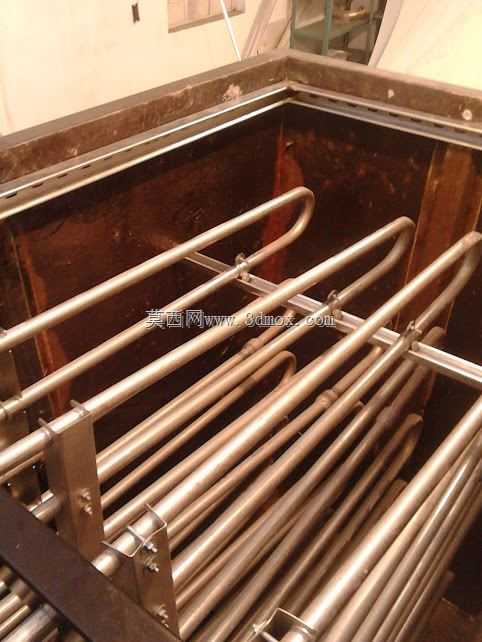

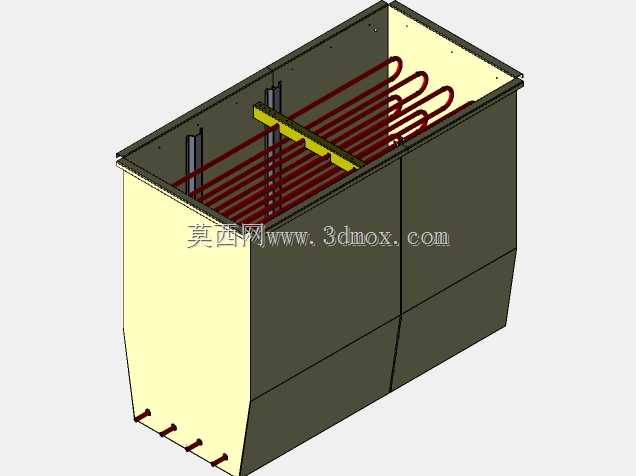

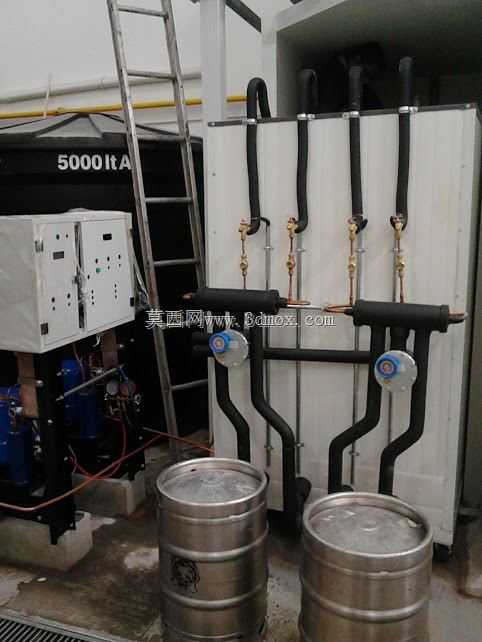

该冰槽结构主要面向工业工艺冷却、区域供冷调峰场景设计，作为蓄冷系统的核心储冷单元，可在用电低峰时段完成制冰蓄冷，在用电高峰或冷量需求峰值时段释放冷量，平衡冷量供需波动，降低系统整体运行能耗。从结构设计来看，整体采用上宽下窄的梯台形槽体结构，槽体侧壁做分块拼接设计，既便于加工运输过程中的尺寸控制，也能在后期运维时针对局部损耗部位进行单独更换，减少整体维护成本。槽体内部设置多组蛇形沉浸式换热盘管，盘管沿槽体长度方向分层排布，通过中部的支撑横梁做承重固定，避免长期充放冷过程中盘管因热胀冷缩出现形变位移，盘管端部从槽体下部侧壁引出，便于和外部制冷机组管路对接，接口位置做了抬高避让设计，避免槽内融冰水在接口位置积存造成渗漏隐患。槽体顶部设置外翻式安装边，可直接与上部盖板或周边平台框架做螺栓固定，安装时需预留槽体四周至少600mm的操作空间，满足盘管检修、内壁清洁的作业需求，下部引出的管路接口需与地面预留管线槽对齐，槽体基础需做水平找平，倾斜角度控制在千分之二以内，避免槽内水位分布不均影响制冰效率。设计过程中重点考量了盘管的换热效率，蛇形排布的管路可最大化与槽内水体的接触面积，充冷时制冷剂在盘管内流动，使盘管外表面逐步结冰实现冷量存储，放冷时水流经盘管外的冰层间隙，完成冷量交换输出稳定的低温冷水。槽体内部的竖向支撑件不仅用于固定盘管位置，也可作为冰层生长的限位结构，避免冰层过度膨胀挤压槽壁造成结构变形，槽体下部的锥度设计可在融冰过程中引导冰水混合物流向出水口，减少槽内死水区域，提升冷量释放的响应速度。在实际选型应用中，该结构可根据项目冷量需求调整槽体长度与盘管组数，适配不同规模的工业冷却场景，比如化工反应釜的工艺冷却、大型商超的集中供冷、数据中心的备用冷源等场景，相比常规的蓄冷水池，该结构单位体积蓄冷密度更高，可大幅减少储冷单元的占地面积，同时沉浸式盘管的换热形式运行稳定性更强，对水质的适配性更广，无需额外设置复杂的水流分配装置，降低了系统整体的故障概率。
