摩托车传动用滚子链条三维结构设计

在两轮摩托的动力传递路径中，链条是连接发动机输出链轮与后轮从动链轮的核心挠性传动部件，相比带传动它不存在打滑丢转的问题，相比齿轮传动它可以适配长轴距的动力传递需求，同时能缓冲动力输出端的瞬时冲击，适配摩托行驶过程中后轮随悬架跳动产生的轴距动态变化。日常通勤、非铺装路面越野等不同使用场景下，链条的结构强度、铰接灵活性直接决定动力传递效率与行驶可靠性，一旦出现链节卡滞、断裂的问题，会直接导致动力中断，甚至引发后轮锁死的安全风险。

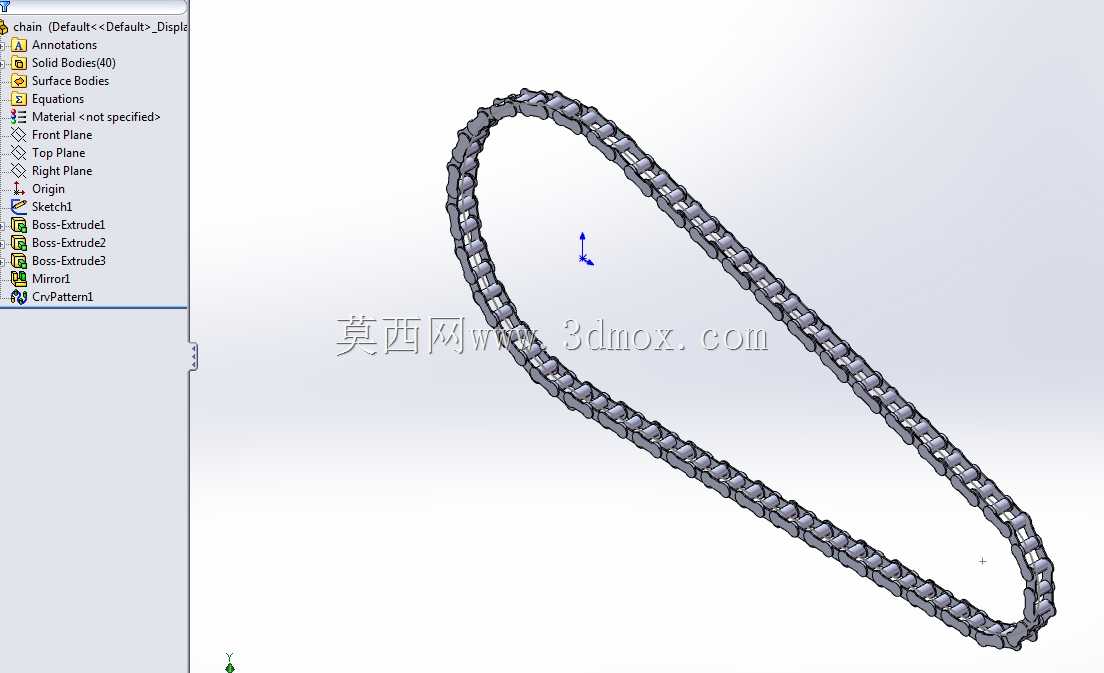

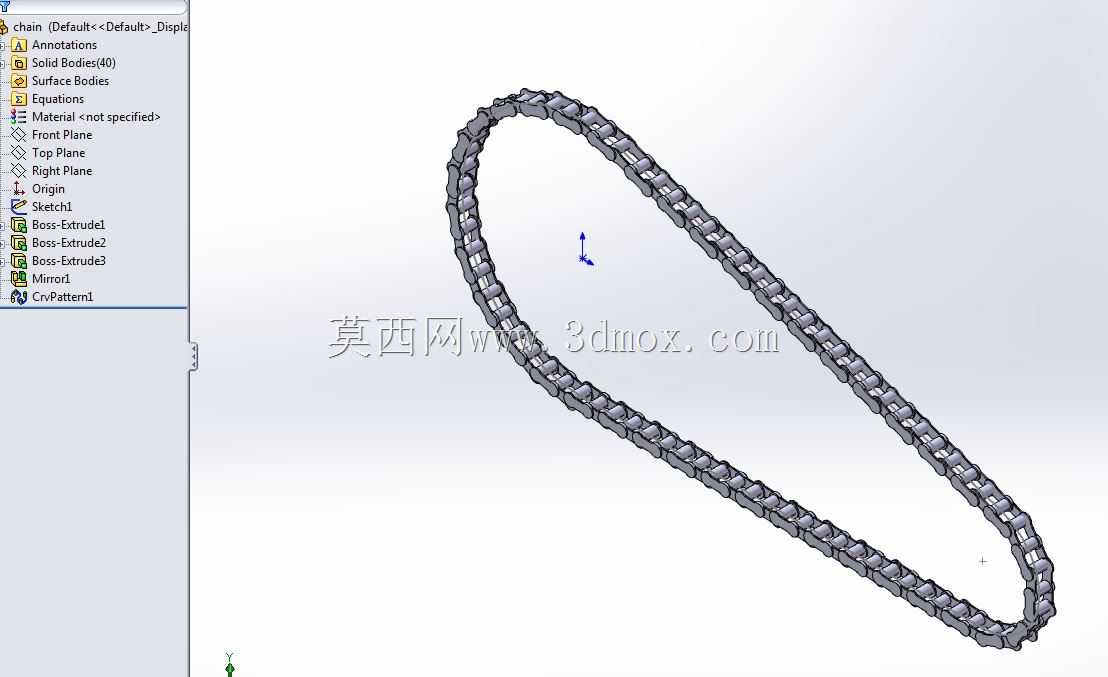

这套链条模型采用标准滚子链结构做参数化搭建，每一个链节都拆分出内链板、外链板、销轴、套筒、滚子五个独立零件做装配约束，没有采用简化的整链阵列拉伸特征，所有铰接位置都保留了合理的配合间隙，能够直接导入运动仿真模块做啮合运动模拟，验证不同张紧度下链节与链轮齿的啮合轨迹，排查运动过程中是否存在链节干涉、跳齿的潜在问题。设计过程中优先匹配摩托常用的428、520规格链条的节距参数，内链节内宽、滚子直径都参照通用传动链的尺寸公差做设定，安装时只需匹配对应齿数的前后链轮，调整后轮轴的安装位置即可获得合适的张紧量，不需要额外做结构修改。

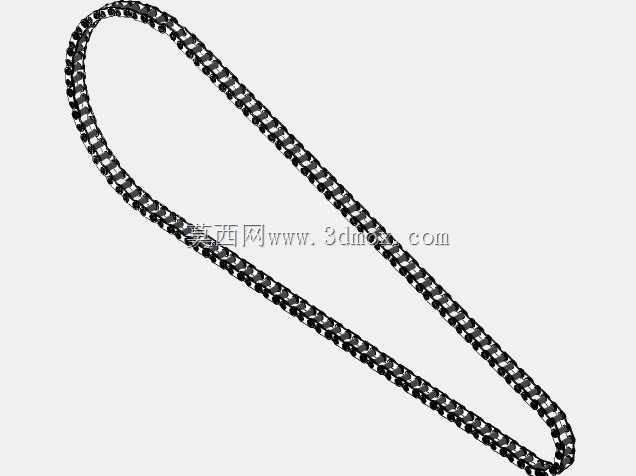

从结构特性来看，外链板与销轴采用过盈配合固定，内链板与套筒同样为过盈连接，套筒与销轴、滚子与套筒之间都采用间隙配合，保证链节在绕经链轮时可以灵活转动，滚子在啮合过程中可以随链轮齿面滚动，减少铰接位置的滑动磨损。整链的闭环长度按照常规跨骑摩托的前后链轮中心距做匹配，链节总数适配常见的125cc到250cc排量摩托的传动布局，建模时特意还原了链板的冲压倒角、销轴端部的铆接结构，没有做过度的工艺简化，不管是用来做传动系统的运动演示，还是做维修拆装的教学示意，都能还原真实零件的装配关系。

实际应用中这类链条除了摩托传动，也可适配其他低速重载的两轴传动场景，建模时保留的参数化特征可以快速修改节距、链节数量，适配不同的安装中心距需求，所有配合关系都按照实际装配逻辑设置，不会出现运动仿真时链节错位的问题，能帮结构设计人员省去重复搭建标准件模型的时间，直接用于整机的传动系统装配验证。
