立式25立方工业物料混合罐体结构

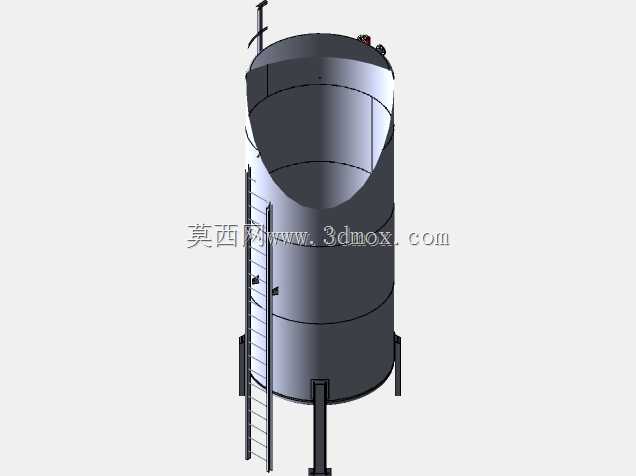

该立式混合罐体主要面向化工、食品加工、涂料生产等行业的批量物料混合作业场景，可完成固液混合、液液分散、低粘度浆料均质等工艺环节，适配常压工况下的连续或批次生产需求。设计阶段优先考虑罐体的容积利用率与物料流场合理性，25立方的有效容积匹配中小规模生产线的单批次处理量，筒体采用等径圆柱段搭配下锥底结构，锥底角度设置为60度，既能够保证混合完成后物料无残留排空，也避免了锥角过陡带来的筒体总高度过高问题，降低厂房层高要求。罐体顶部设置有物料入口、人孔、搅拌装置安装位以及排气接口，侧部预留了温度检测、液位检测的安装法兰，可根据实际工艺需求加装传感元件，直爬梯沿筒体侧壁布置，梯步间距符合安全检修规范，顶部配套环形检修护栏，满足日常运维的人员操作安全要求。支撑结构采用三根均布的支腿，支腿与筒体连接处设置加强垫板，分散承重载荷，避免局部应力集中导致的筒体变形，支腿底部预留地脚螺栓安装孔，可直接与混凝土基础固定，安装时需保证罐体垂直度偏差不超过千分之一，防止搅拌运行时出现偏载晃动。筒体外壁可根据工艺需求加装保温层或伴热装置，模型中预留了足够的安装间隙，不会出现保温施工后与爬梯、支腿干涉的问题。设计过程中对罐体的接管方位做了统一规划，所有侧部接口均避开爬梯操作区域，同时保证操作侧的阀门、仪表处于人员易触及的高度，无需额外搭设操作平台即可完成常规参数调节与阀门启闭作业。罐体内壁做光滑过渡处理，没有突出的结构件，避免混合过程中物料挂壁残留，减少不同批次物料切换时的清理工作量，搅拌轴的安装位设置在罐体顶部中心位置，可适配桨叶式、推进式等多种搅拌桨形式，根据物料粘度差异更换对应搅拌组件即可拓展设备适用范围。
