立式电加热搅拌反应罐结构设计

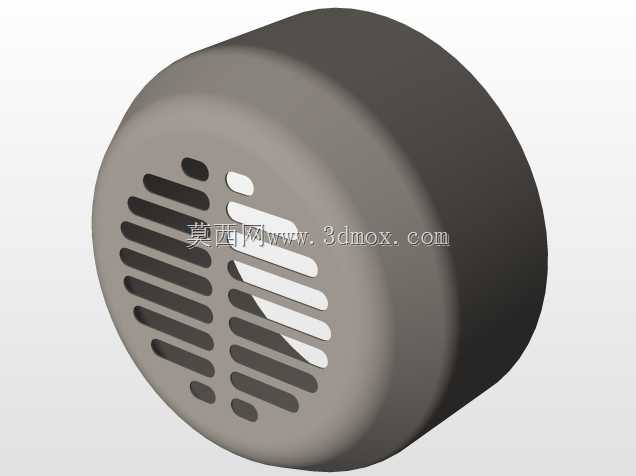

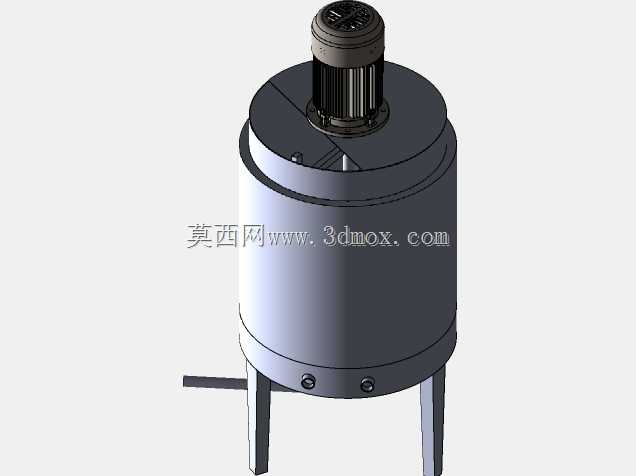

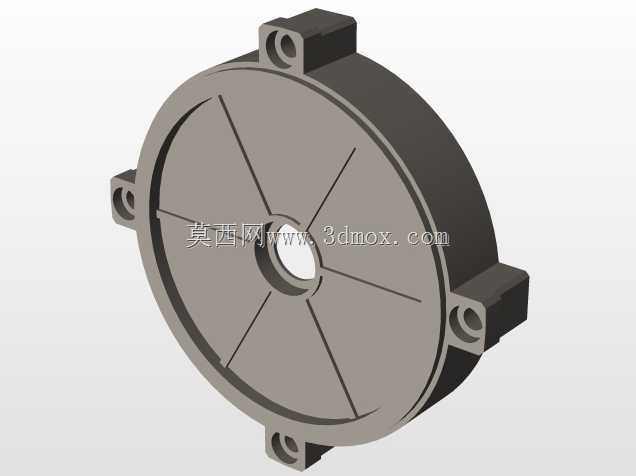

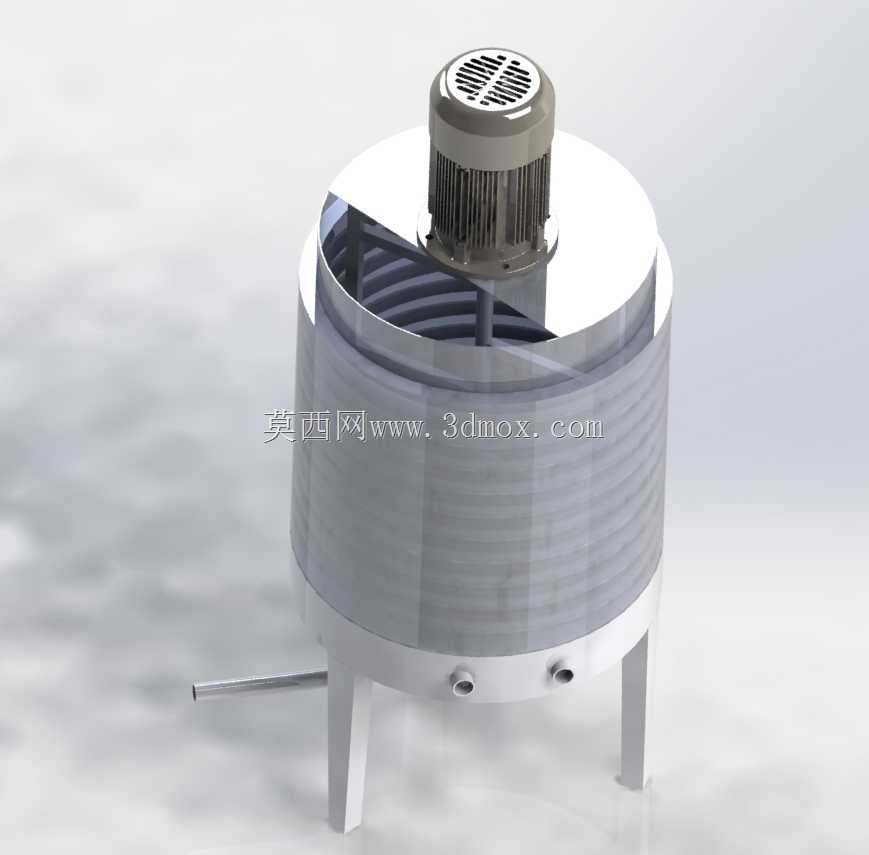

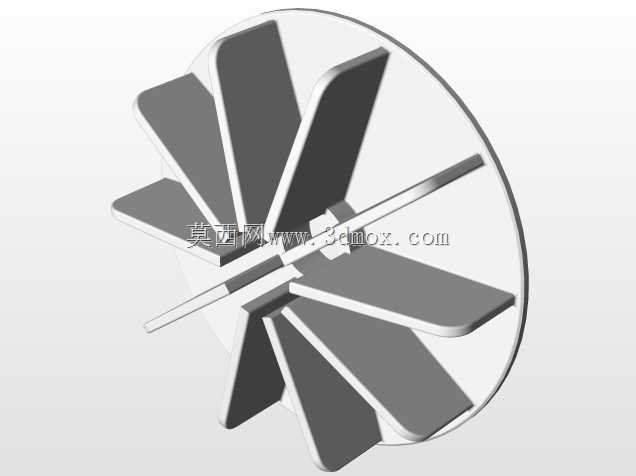

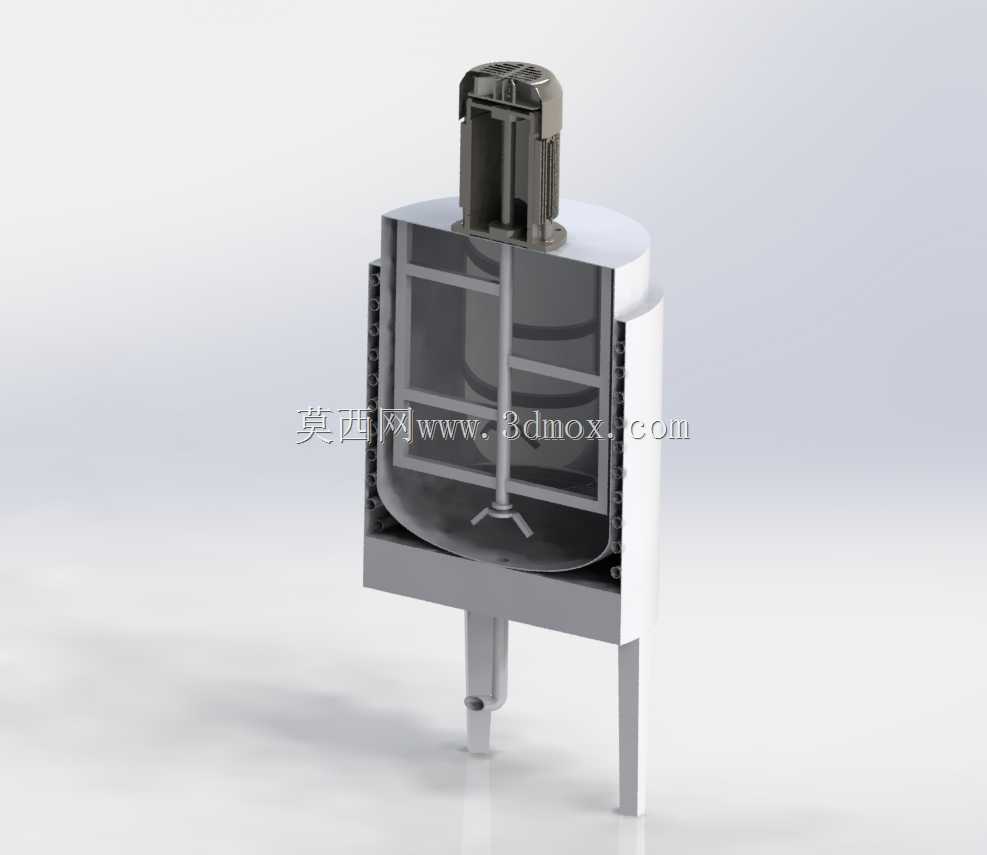

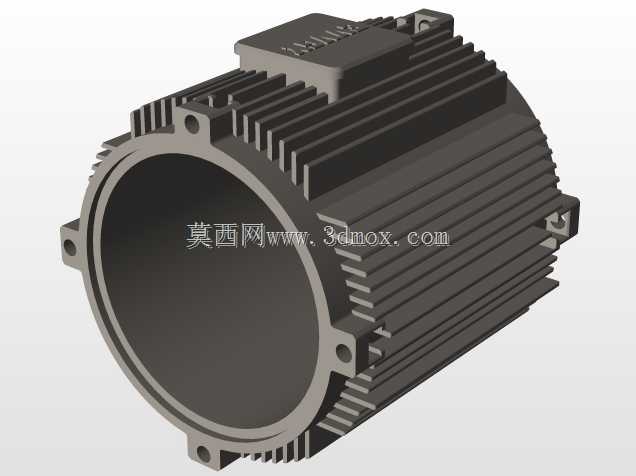

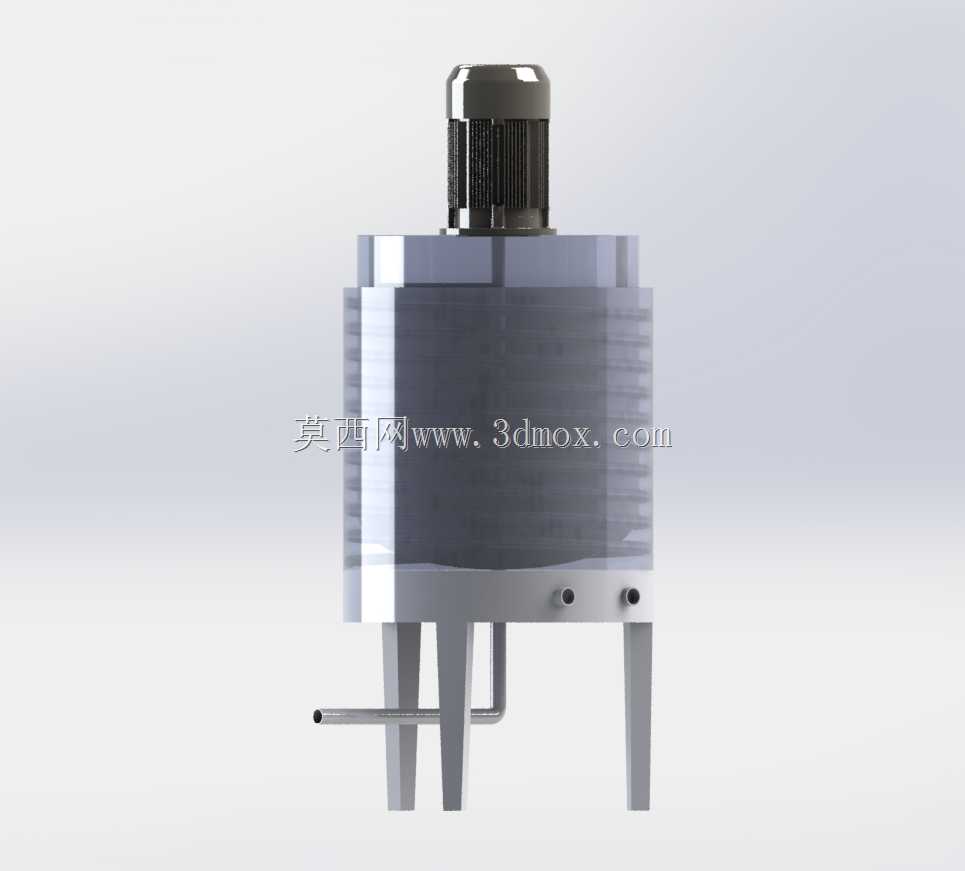

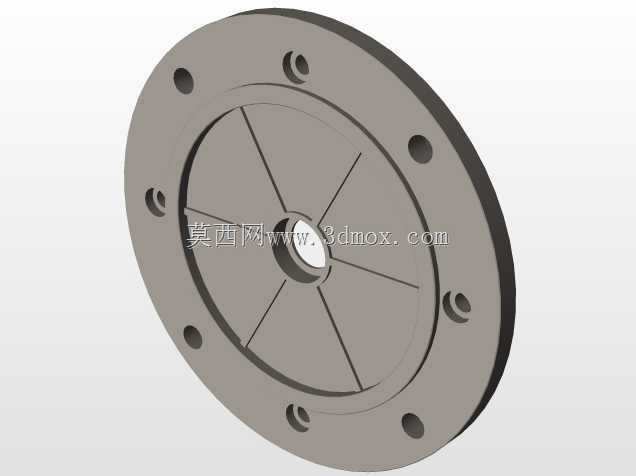

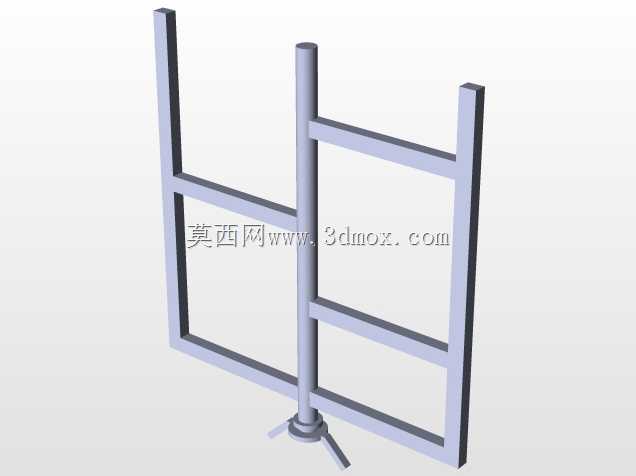

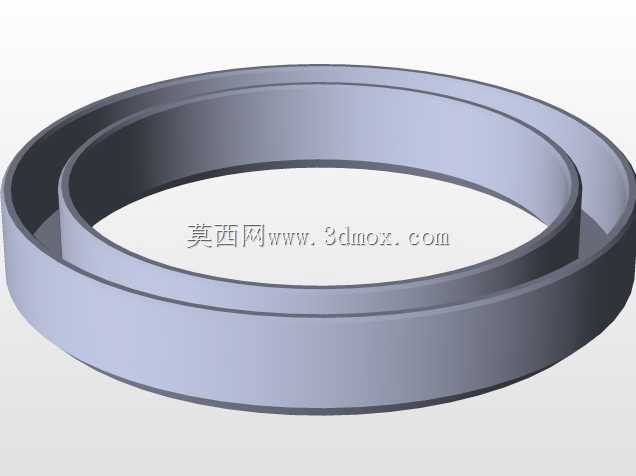

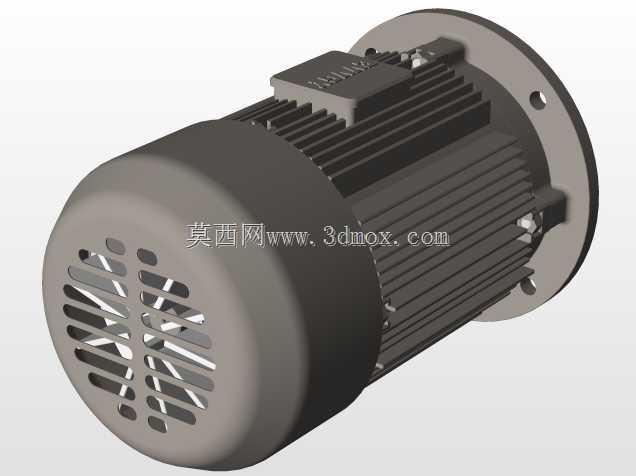

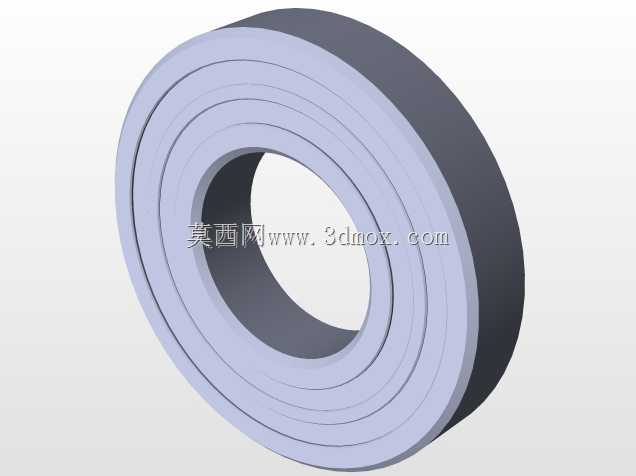

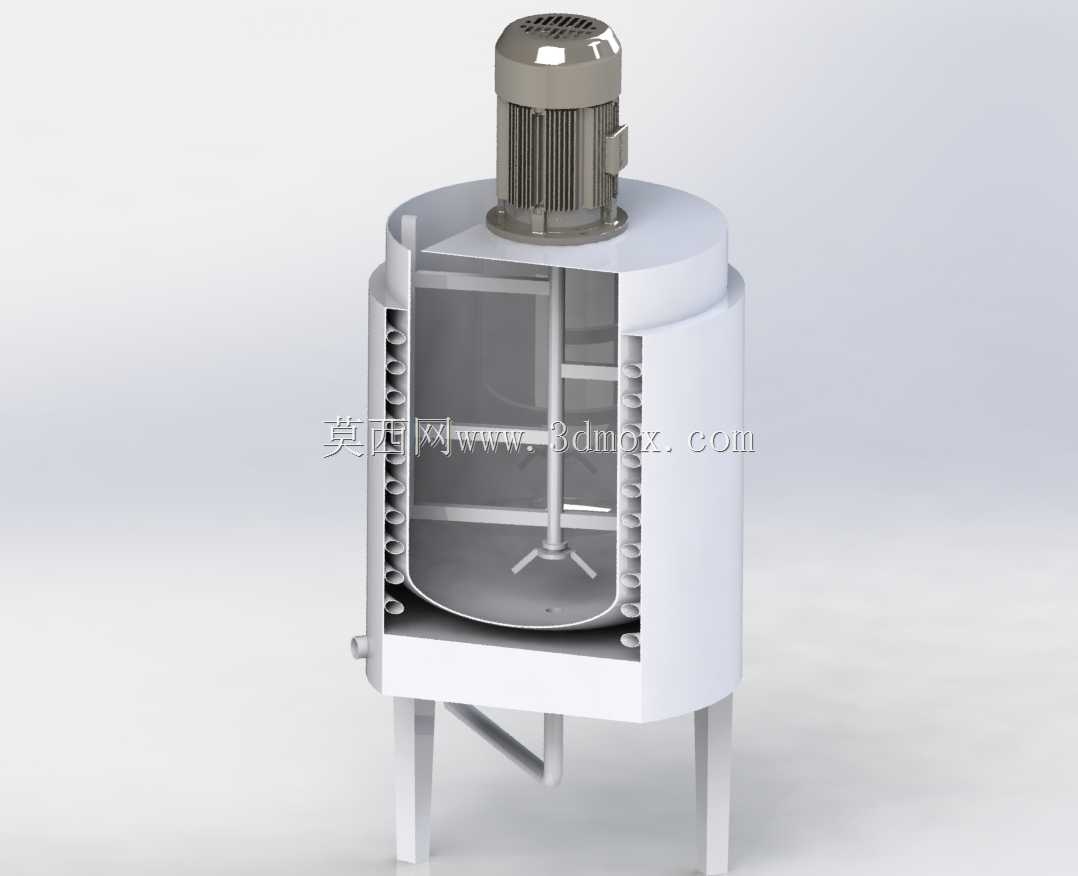

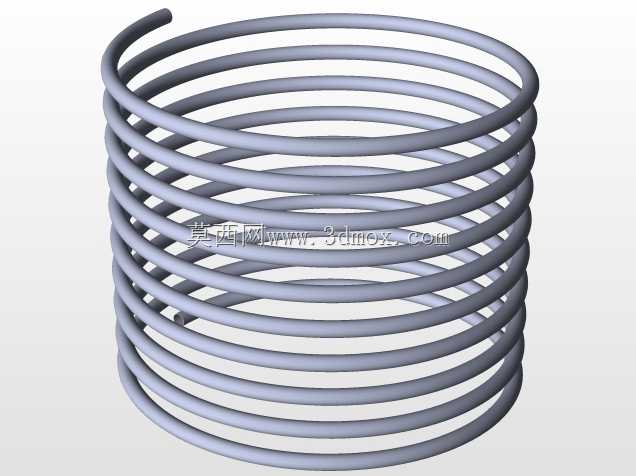

该立式搅拌罐体主要应用于精细化工、食品配料、日化制剂生产等场景的液固混合、溶液调配、恒温反应工序，可在常压工况下完成物料的搅拌分散、均质混合与温度维持作业，适配中小批量生产的配料工位，也可用于中试环节的工艺参数验证。设备整体采用立式支腿支撑结构，顶部直连驱动电机，省去了复杂的传动过桥结构，缩短了整机轴向安装尺寸，降低了传动环节的功率损耗，同时也减少了日常维护中传动部件的检修点位。罐体侧壁采用夹套式结构设计，夹套内部可通入导热介质实现罐内物料的加热或冷却控温，夹套外侧排布的半圆管结构可强化介质流动的湍流程度，提升换热效率，同时也能增强夹套自身的结构强度，降低夹套承压后的变形风险。罐内搅拌轴采用悬臂式安装结构，底部设置桨叶式搅拌构件，桨叶的倾斜角度经过匹配设计，可在低转速下推动罐内物料形成上下循环的流场，避免罐底出现物料沉积死角，搅拌轴与罐体顶部的衔接处设置密封结构，防止罐内物料挥发或外界杂质进入罐体内部。罐体侧面设置低位出料接口，可对接后续输送管路实现物料的密闭转移，支腿的高度预留了出料阀门的安装操作空间，同时也满足车间地面排污、清洁的作业需求。设计过程中优先考虑了罐体内部的可清洁性，罐体内壁做圆弧过渡处理，无直角积料死角，开盖后可直接对搅拌桨、罐体内壁进行冲洗作业，适配多品种小批量生产的换产清洁需求。整机的安装边界需预留顶部电机的检修吊装空间，侧面夹套介质管路的接驳操作空间，同时支腿的安装点位需匹配车间地面的承重要求，避免运行过程中出现振动偏移。该结构的搅拌罐体可根据实际生产需求调整搅拌桨形式，针对高粘度物料可更换为锚式或螺带式桨叶，夹套的换热面积也可根据温控速率要求做对应调整，整体结构模块化程度较高，可适配不同工艺参数的使用需求。
