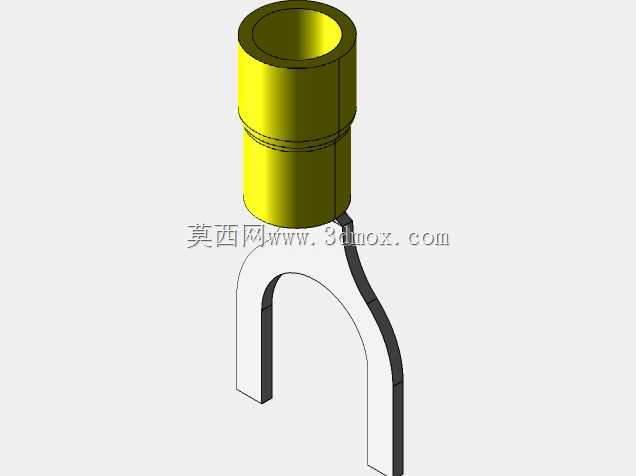

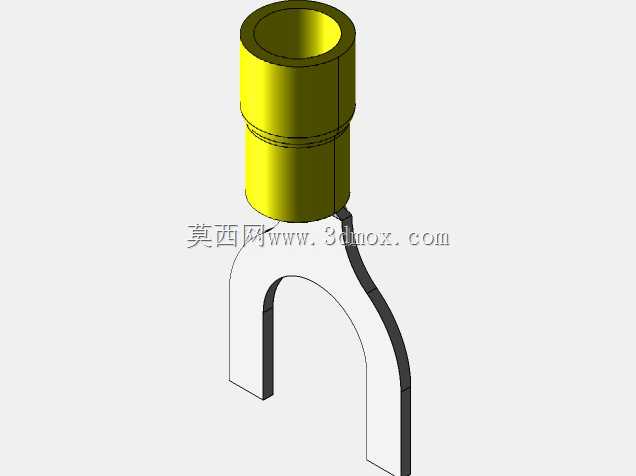

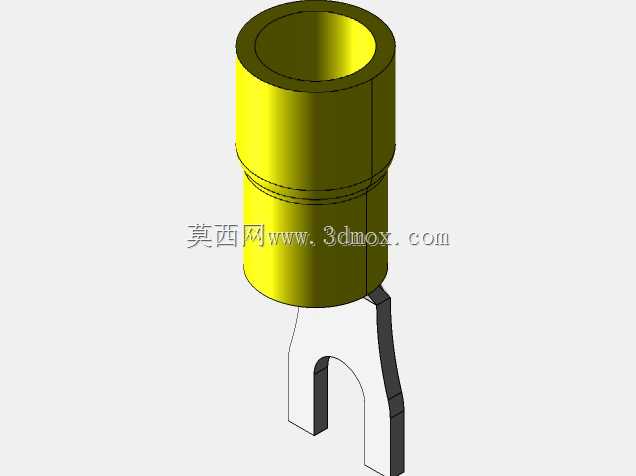

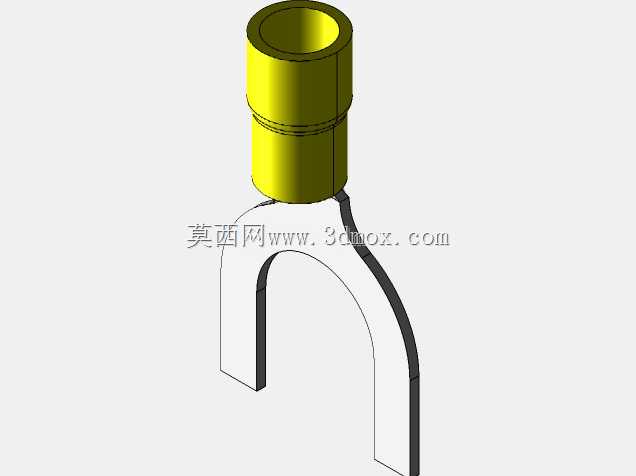

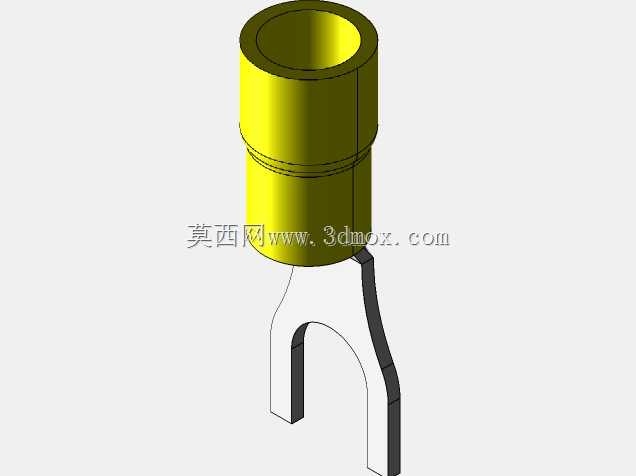

黄色预绝缘叉形压接接线端子结构

这类叉形预绝缘压接端子，在低压电控柜布线、现场设备二次回路接线、小型电气模组装配场景里应用极广，相比圆形冷压端子，它的U型叉口结构不需要完全拧下接线螺栓就能完成导线的装拆，日常运维排查线路、更换元器件时能省不少拆装步骤，尤其适合空间紧凑、螺栓操作空间受限的接线位。从结构设计来看，上部的绝缘套采用阶梯式筒状结构，内壁和金属导电压接筒紧密贴合，压接时绝缘段会同步压紧导线外层绝缘皮，既能提供足够的拉脱抗力，也能避免导线芯线外露引发的相间短路、误碰接地等问题，黄色的绝缘套一般对应特定的导线线径适配区间，现场布线时可以通过颜色快速区分线规，减少错接概率。下部的金属叉体采用对称U型开口设计，开口宽度匹配对应规格的接线螺栓直径，叉体的平直接触面能和接线端子排、元器件接线柱的垫片完全贴合，拧紧螺栓后接触电阻稳定，不会因为长期运行振动出现接触松动、发热烧蚀的情况。建模时需要重点控制几个安装边界尺寸：首先是上部压接筒的内径，要匹配对应线径导线压接后的形变余量，筒壁厚度要满足压接后不会出现开裂，同时压接后的整体外径不能超过相邻接线位的间距，避免装完后和相邻端子产生干涉；其次是叉口的开口尺寸，既要保证能顺利卡入接线螺栓，又不能间隙过大导致接触面积不足，叉体的总长度要控制在接线螺栓拧紧后，叉体尾部不会超出接线垫片的覆盖范围，防止翘起的金属边缘触碰其他带电部件；还有绝缘套的总长度，要保证压接完成后，绝缘套末端和金属叉体的衔接处没有芯线外露，绝缘套前端的锥度设计要方便导线插入，不会出现导线芯线散丝卡在绝缘套和金属筒之间的情况。实际选型应用时，除了匹配导线线径，还要确认接线螺栓的规格和叉口尺寸对应，压接时要采用对应规格的冷压钳模口，分别在金属芯线压接段和绝缘套压接段施加合适的压接力，保证压接后芯线和金属筒、绝缘层和绝缘套都能牢固结合，拉脱力符合电气布线的规范要求，长期在设备振动、温度循环的工况下也不会出现松脱。
