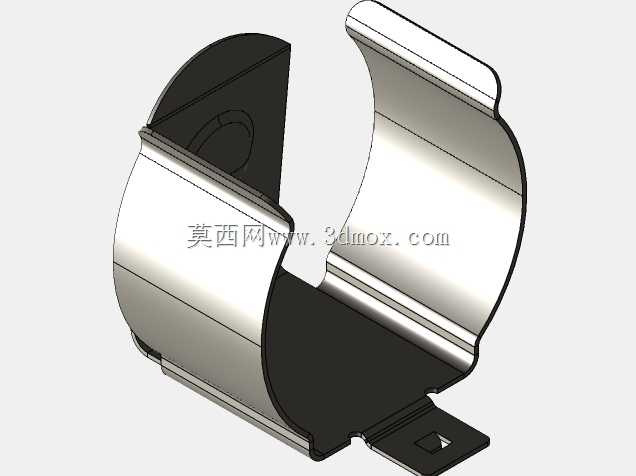

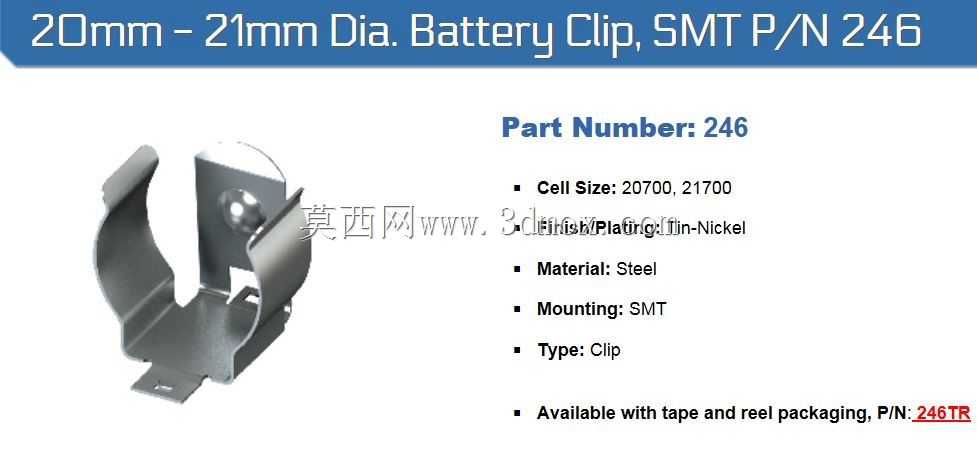

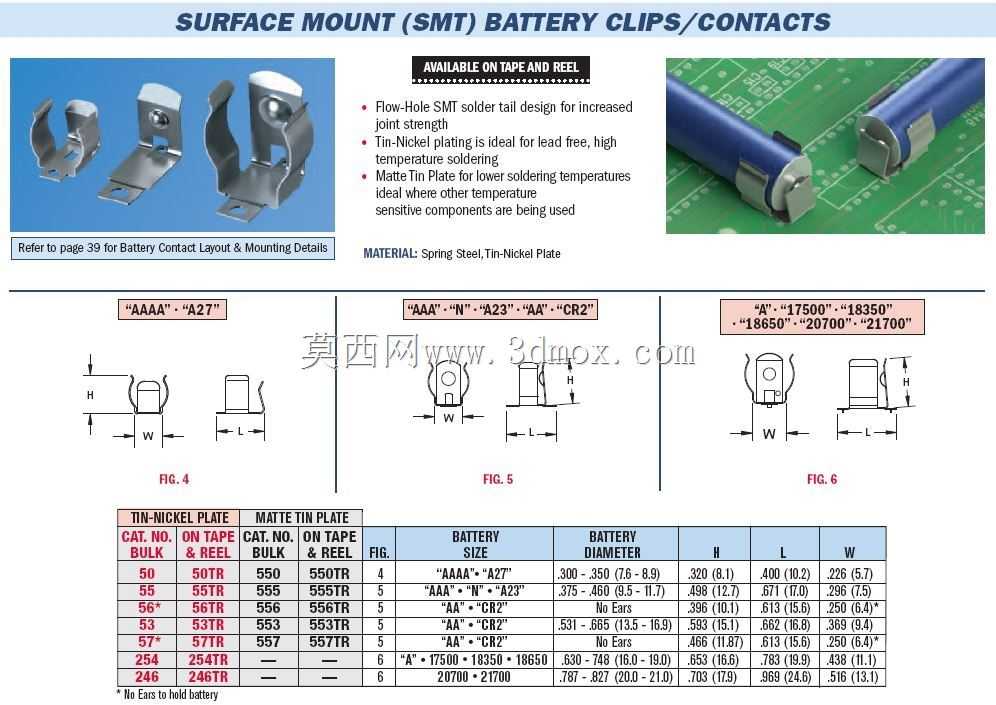

Keystone SMT型21700/20700单电池弹夹结构

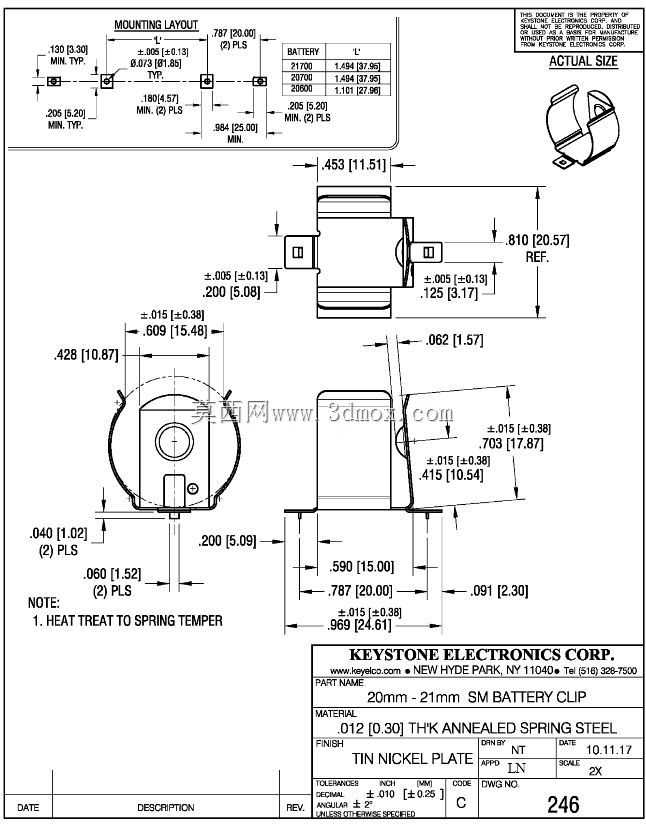

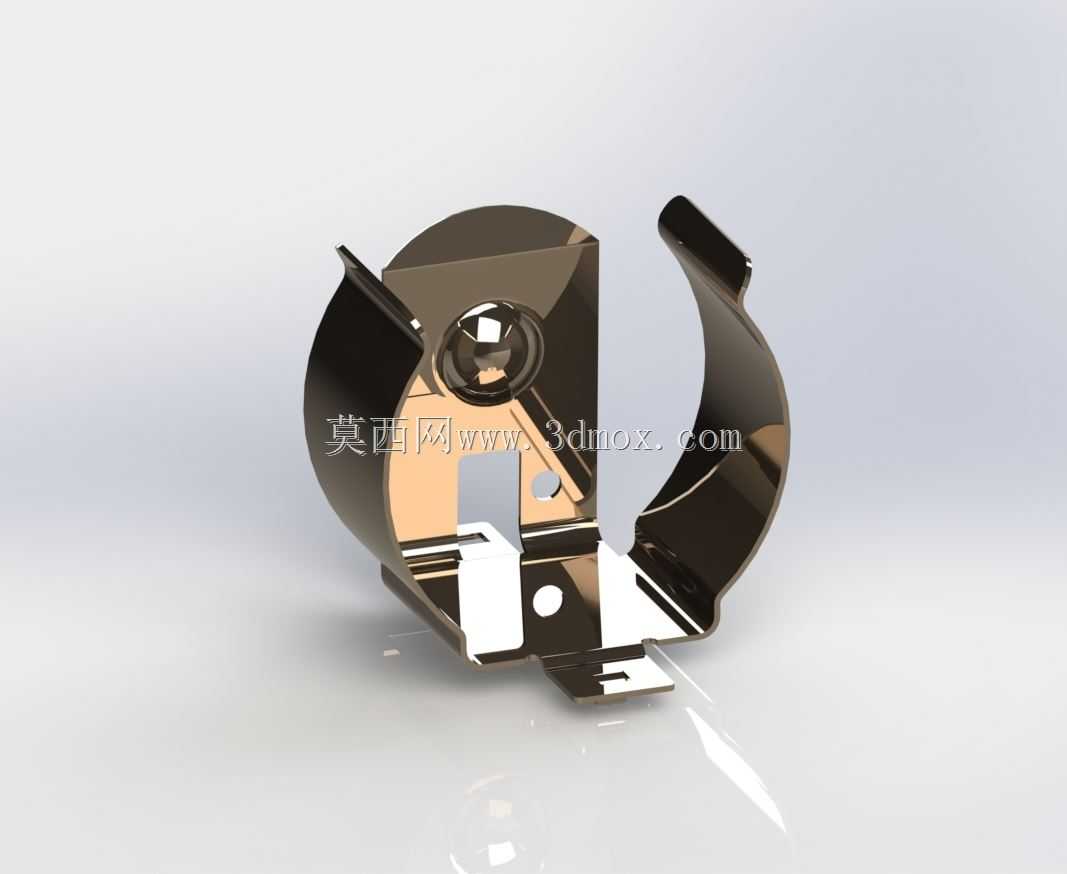

这款表面贴装型单电池夹持弹夹，主要适配21700与20700规格圆柱锂离子电池，在消费类便携电子、小型储能模组、手持检测设备、物联网终端节点的PCB板载供电结构中应用广泛，替代传统引线焊接式电池座，适配自动化SMT回流焊生产流程，大幅提升整机组装效率。从结构设计逻辑来看，整体采用单侧环抱式弹性夹持构型，依托金属板材冲压弯折形成的弧形抱臂提供持续径向抱紧力，避免设备受振动、冲击工况下电池出现松脱、接触不良的问题；底部设置两个对称的贴片焊脚，焊脚表面做平整化处理，保证与PCB焊盘贴合时的共面度，满足回流焊的焊接可靠性要求，焊脚与抱臂主体的过渡位置做了应力释放弯折，抵消焊接热胀冷缩产生的应力拉扯，避免长期使用后焊盘开裂。接触区域的弹片触点做了内凸圆弧处理，与电池负极/正极端面形成稳定的线接触，降低接触电阻，减少大电流放电时的触点发热问题，同时触点位置的弧度设计可以兼容两种直径规格的电池：21700电池直径21mm、长度70mm，20700电池直径20mm、长度70mm，依靠抱臂的弹性形变余量适配直径差，无需更换夹持件即可兼容两种主流大容量圆柱电芯，降低BOM物料种类。安装边界上，该弹夹为表贴器件，无需在PCB上开设穿孔，布局时仅需在PCB表层预留对应焊盘位置，弹夹整体占用板面空间紧凑，环抱结构的开口侧预留了电池拆装的操作空间，方便后期维护时更换电芯，不会与周边布置的阻容件、接插件产生空间干涉。选材上采用高弹性冲压金属带材，经过热处理保证弹性持久性，长期夹持下不会出现应力松弛导致的夹持力下降，表面做镀覆处理，提升抗氧化能力与焊接性能，满足工业级产品的使用寿命要求。在结构建模过程中，重点还原了弹片弯折处的圆角过渡、焊脚的共面度公差、触点的凸包尺寸，保证导出的模型可以直接用于PCB布局的干涉检查、钢网开孔设计参考，以及组装工位的夹具设计验证，避免实际生产中出现结构干涉、焊接不良的问题。
