手动液压托盘搬运叉车结构设计

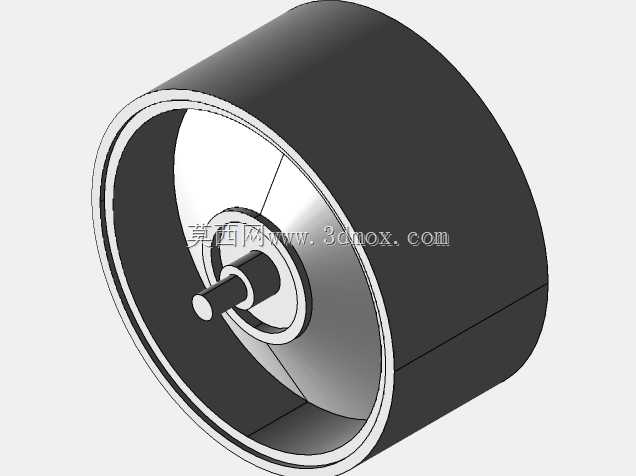

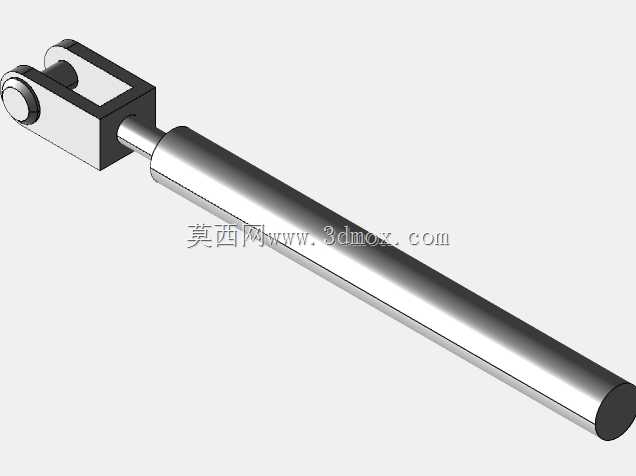

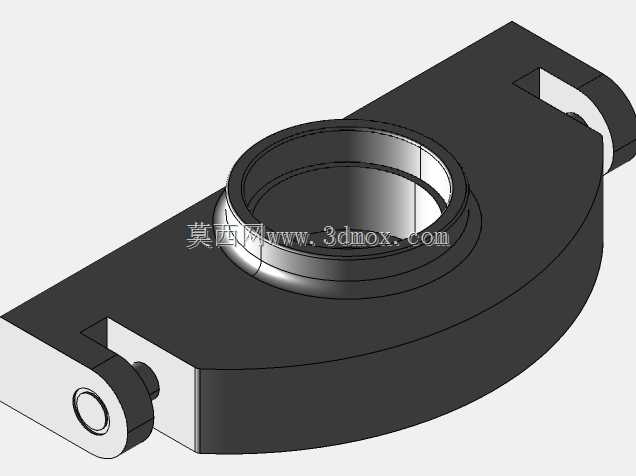

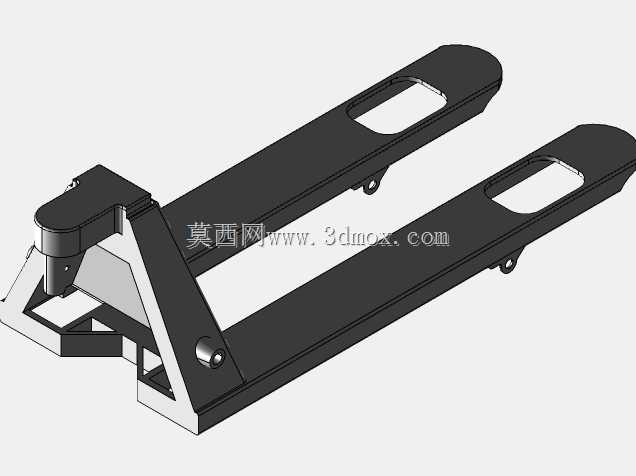

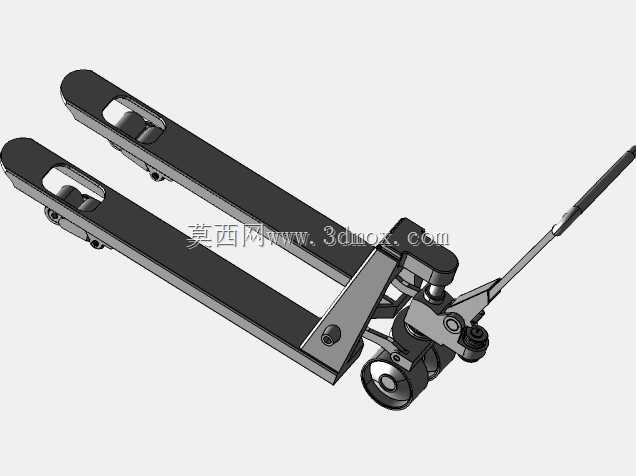

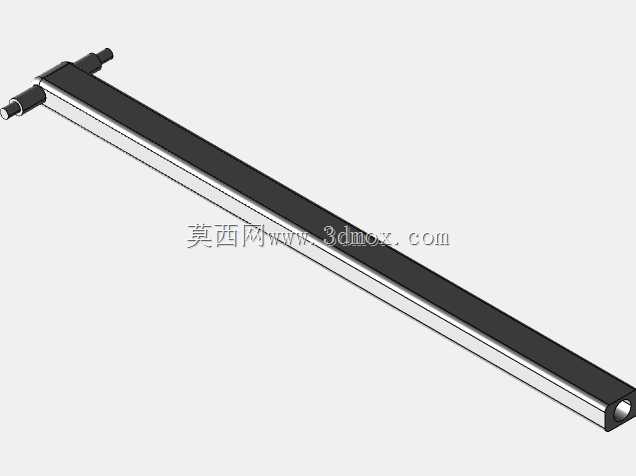

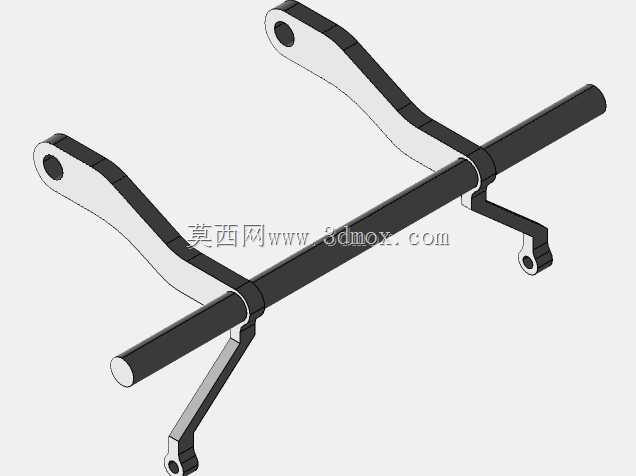

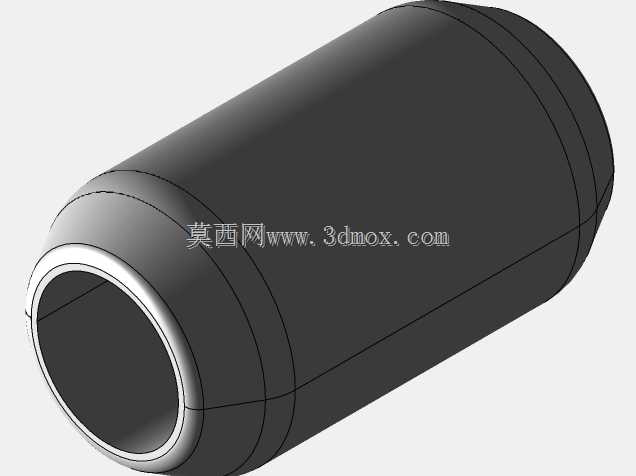

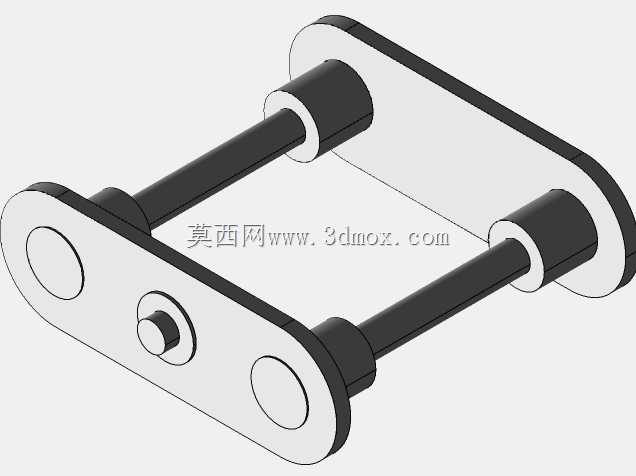

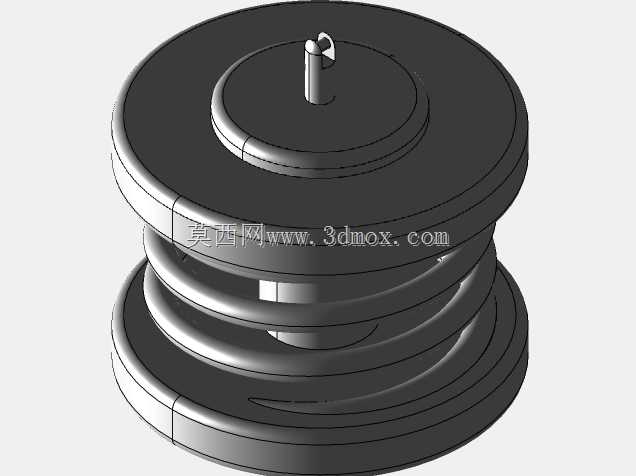

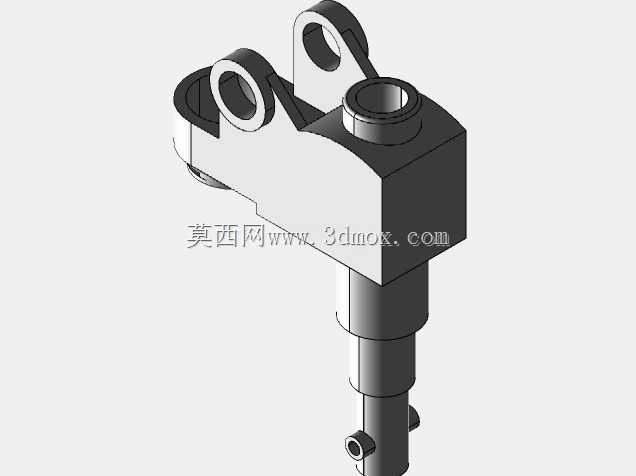

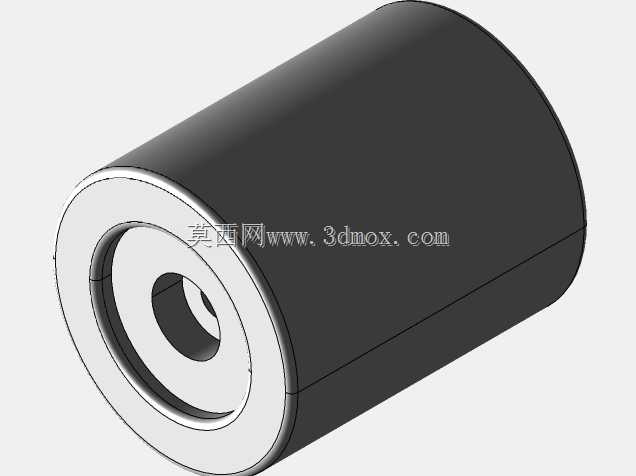

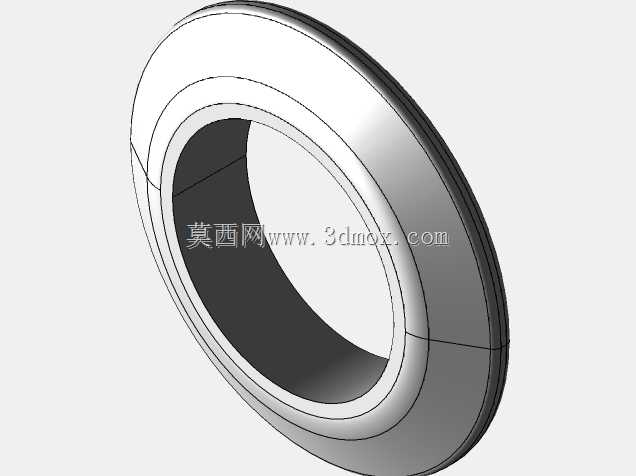

这款手动液压搬运设备的结构设计，核心围绕仓储场景内的短距离托盘货物转运需求展开，在生产车间物料周转、仓库货架区补货、装卸货站台接驳等场景中，这类设备无需额外动力源，依靠人力即可完成2到3吨级标准托盘货物的起升与移动，是厂内物流体系里普及率极高的基础搬运单元。从功能实现逻辑来看，设备通过摇臂驱动液压柱塞泵完成货叉起升，泄压阀控制货叉平稳回落，整体传动链路没有冗余结构，日常维护仅需定期检查液压油位与转动副润滑状态，就能满足长时间高频使用的可靠性要求。设计过程中优先考虑了作业通道的适配性，货叉外侧宽度严格匹配国标1200mm×1000mm、1200mm×800mm两类通用托盘的叉取孔位间距，货叉下降后的最低高度控制在85mm以内，可适配绝大多数标准托盘与周转笼的底部进叉间隙，起升最大高度达到190mm，足以让托盘完全脱离地面，避免移动过程中托盘底部与地面产生剐蹭。转向轮采用聚氨酯包胶材质搭配深沟球轴承结构，转向桥的回转半径经过反复校核，在1.8米宽度的通道内即可完成原地转向，适配狭窄仓储通道的作业需求；承载轮采用双轮并排布局，单轮载荷均匀分摊，经过不平整地面时能减少货叉的颠簸幅度，避免托盘上的码放货物出现滑落风险。整体结构的受力点集中在液压泵站与货叉连接的三角支撑区域，建模过程中对该区域的板材厚度、焊接坡口位置做了针对性加强，货叉主体采用高强度型钢一体成型，避免拼接焊缝带来的应力集中问题，手柄的操作角度设置在人体工学舒适区间，长时间作业也能降低操作人员的腰部负荷。设备的整体长度控制在1.5米左右，不含操作手柄的主体长度适配电梯、标准月台的尺寸边界，可直接随货进入货运电梯完成跨楼层转运，不需要额外拆分结构。
