法兰底座式填料函密封结构

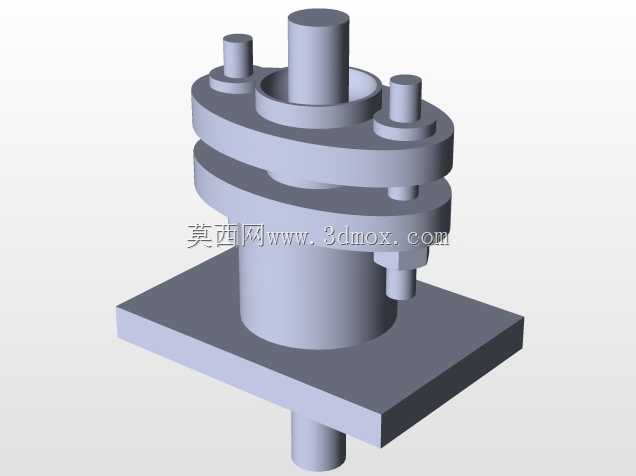

　　在泵类、阀组、搅拌容器以及往复式动设备的穿轴部位，填料函始终是阻隔工艺介质外泄的核心承压构件。这套结构采用方形安装底板叠加圆形填料压盖的布局，中间为贯通的填料容纳腔，可在轴杆做旋转或直线往复动作时，通过压紧内部填料形成径向密封，阻断水、蒸汽、轻质油品等介质沿运动间隙向外泄漏。

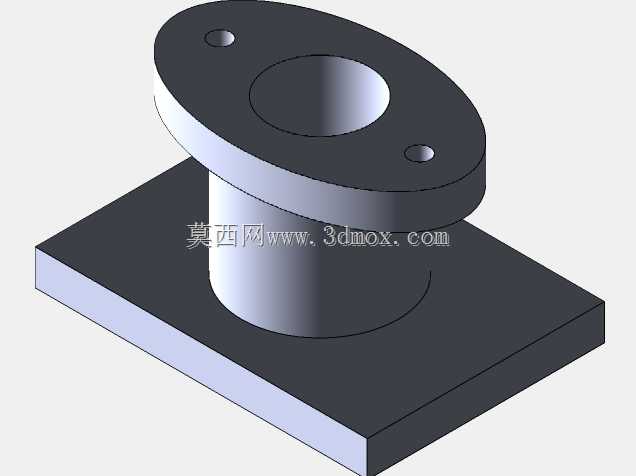

　　从现场安装边界来看，下方方形底板预留了完整的贴合面，可直接固定在设备壳体的支座平面上，底板厚度经过受力校核，能够承受填料压紧时产生的轴向反力，避免长期运行后出现底座翘曲。上方圆形法兰盘开设两个对称安装孔，既可以穿装压紧螺栓来调节填料的预紧程度，也能保证压盖受力均匀，防止单侧偏压导致填料局部磨损过快。中部筒体的内径与常用轴径形成合理配合间隙，既给填料留出足够的填充空间，又不会因间隙过大造成填料被介质压力挤出。

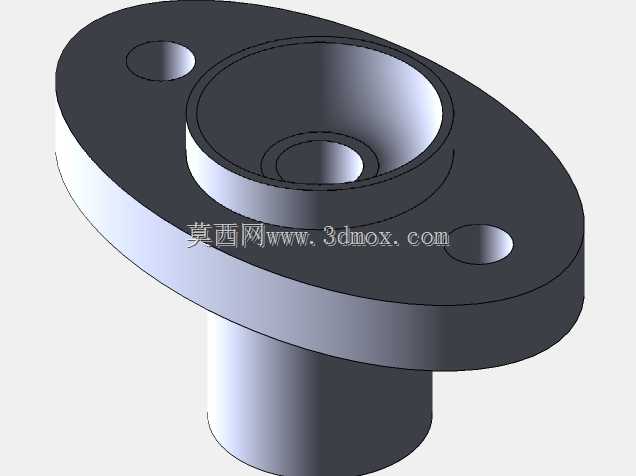

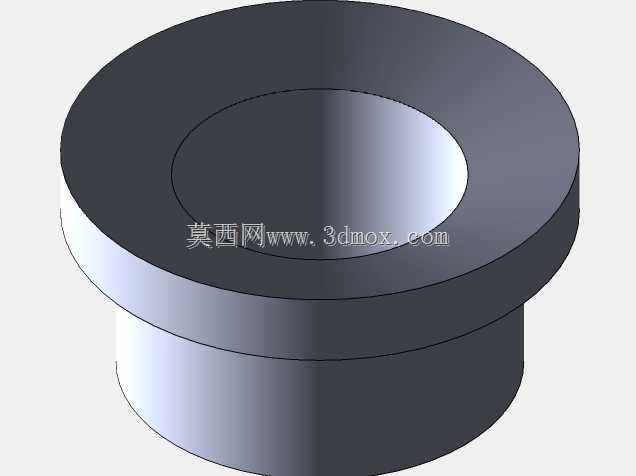

　　设计过程中优先考虑了现场维护的便利性。压盖与筒体采用分体式结构，更换填料时无需拆卸整个底座，只需松开法兰螺栓即可提起压盖、取出旧填料，大幅缩短停机检修时间。筒体与底板、法兰的衔接处均做了过渡加强处理，能够承受管路振动和介质温度波动带来的附加应力，减少焊缝或连接部位开裂的风险。

　　在实际选型应用中，这类结构特别适合中低压工况下的动密封场景：清水泵的传动轴穿出处可搭配浸油石棉盘根，蒸汽管路的调节阀杆处可选用石墨填料，有轻微腐蚀的工况则可适配聚四氟乙烯编织填料。方形底板的安装孔位可根据不同设备的支座尺寸进行适配，圆形压盖的对称螺栓布局也让压紧力的调节更加直观，运维人员通过分次均匀拧紧螺栓，即可控制填料与轴面之间的接触压力，在保证密封效果的同时避免轴面过度磨损。整体结构没有复杂的异形曲面，加工工艺性好，铸造或机加工都能快速成型，既可以作为独立密封配件批量生产，也可以直接整合到专用设备的壳体设计中，为运动部件提供稳定可靠的防泄漏屏障。
