火箭发动机涡轮泵结构设计方案

　　该涡轮泵模型围绕火箭发动机推进剂输送需求展开结构设计，核心功能是为燃烧室提供高压、大流量的推进剂供给，是液体火箭发动机动力系统的核心组成部件。从实际工程应用场景来看，这类涡轮泵需要在高转速、强温差、高压差的极端工况下持续稳定运行，既要满足推进剂增压输送的性能要求，也要兼顾结构强度、转子动力学特性与装配维护的工程可行性。

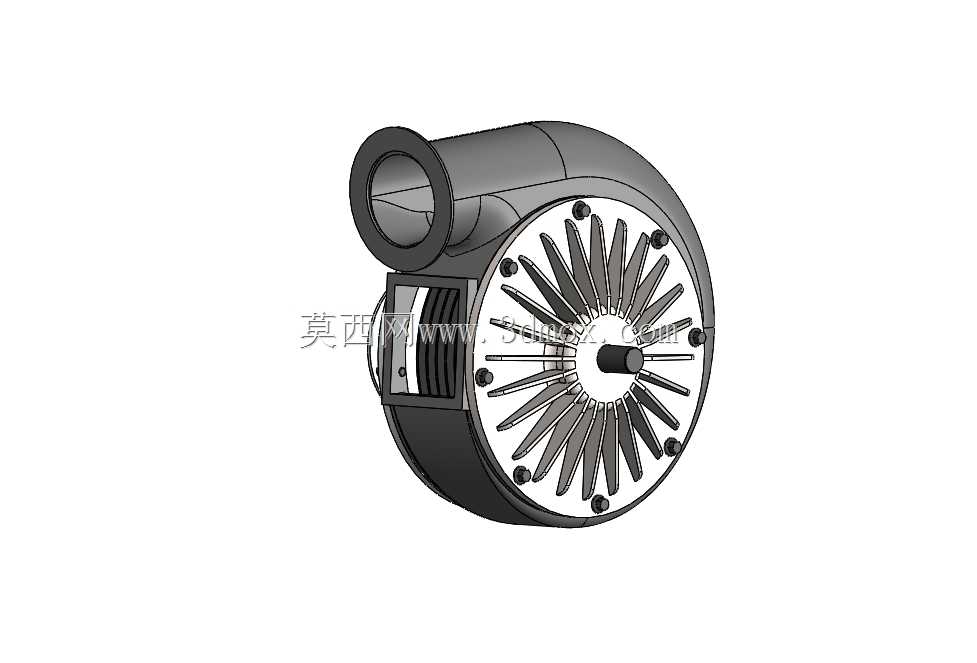

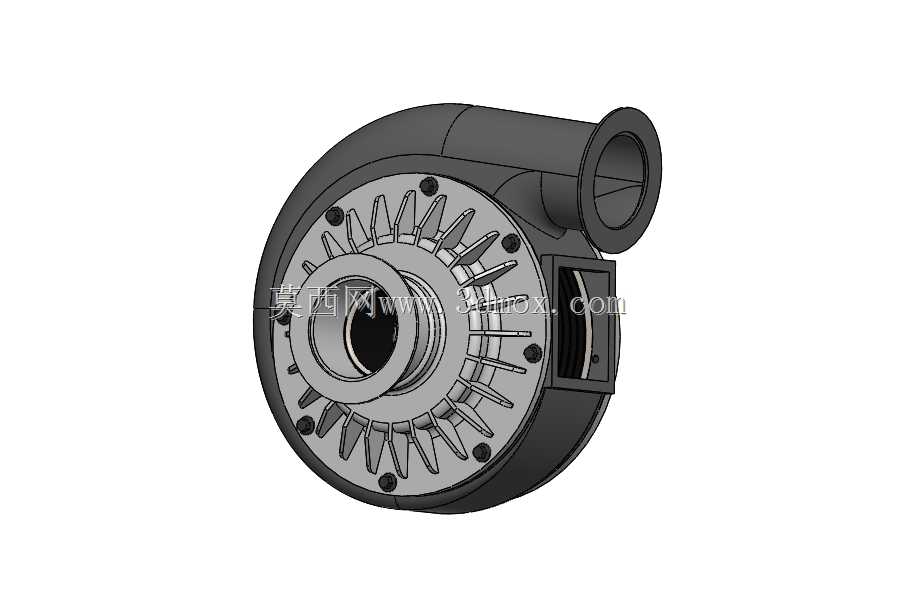

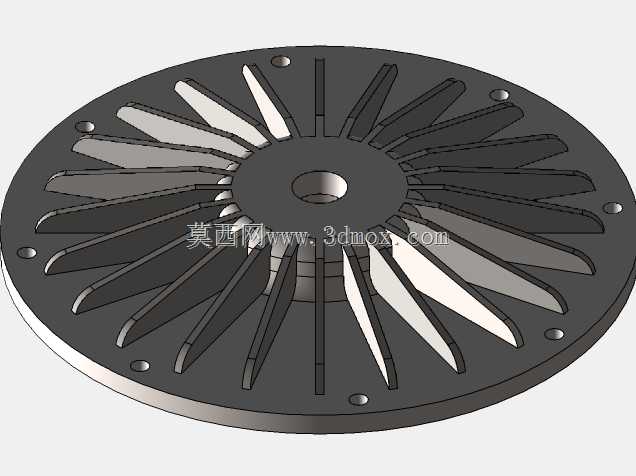

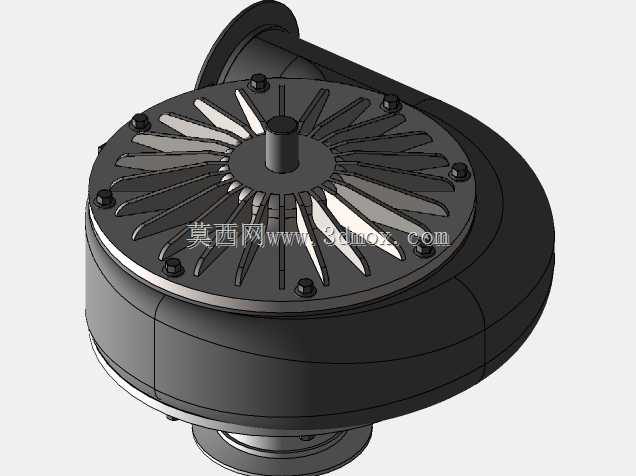

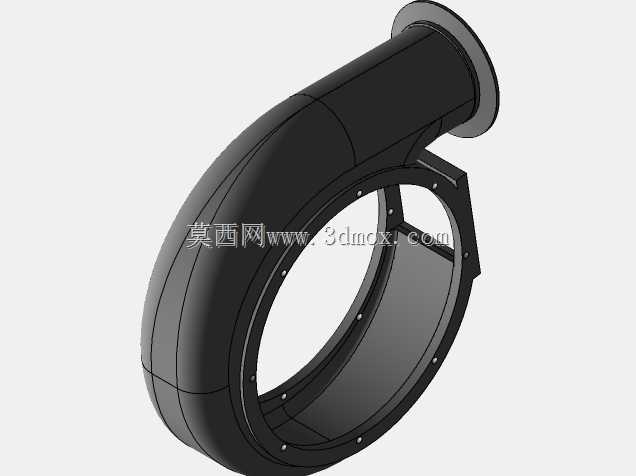

　　模型完整还原了涡轮泵的蜗壳、叶轮、主轴、端盖连接结构等核心组成部分，泵体采用侧置切向出口的蜗壳构型，这种流道设计能够有效降低流体在泵腔内的水力损失，将叶轮输出的动能高效转化为流体压力能，适配火箭发动机短时间内大流量输送推进剂的工作需求。叶轮采用径向直叶片搭配轮盘的结构形式，叶片沿轮盘周向均匀排布，这种结构在高转速工况下具备更好的结构刚性，能够降低高速旋转下的叶片变形风险，同时也便于加工制造与动平衡调校。

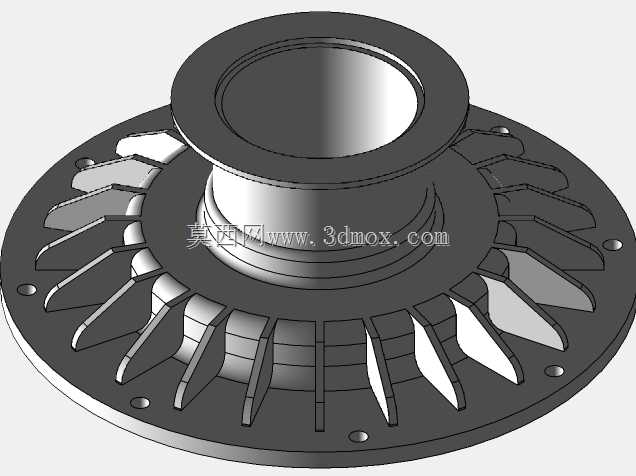

　　从设计思路层面，该结构优先保障核心流道的过流能力与转子系统的支撑稳定性，端盖与泵体之间采用周向均布的紧固件连接，既可以保证泵腔的密封压紧力，也能让壳体受力更加均匀，避免局部应力集中。主轴从叶轮中心贯穿伸出，作为动力输入与扭矩传递的核心部件，其轴段尺寸与叶轮安装位的配合关系在模型中均有明确体现，能够为后续的轴承选型、密封结构设计提供直接的三维参考。

　　在安装边界方面，模型清晰呈现了泵体进出口的接口形式、端盖连接孔的周向分布位置以及主轴的伸出长度，这些尺寸边界可以直接用于发动机系统的管路布局设计与安装支架的结构匹配。蜗壳的外部轮廓、整体轴向与径向尺寸也完整保留，设计人员可以直接将其导入发动机总装模型中，校核与周边燃烧室、管路、涡轮驱动组件的空间干涉情况。

　　对于结构设计从业者而言，该模型可以作为高速离心泵类产品的结构参考，其蜗壳流道设计、叶轮排布方式、壳体连接结构都具备实际工程参考价值；对于设备选型与三维建模人员，完整的装配结构能够帮助理解涡轮泵的工作原理与各部件的装配逻辑，也可在此基础上根据不同工况参数调整叶轮直径、流道截面尺寸与接口规格，拓展应用到其他高压流体输送场景中。
