80毫米塑料冷却风机叶片结构设计

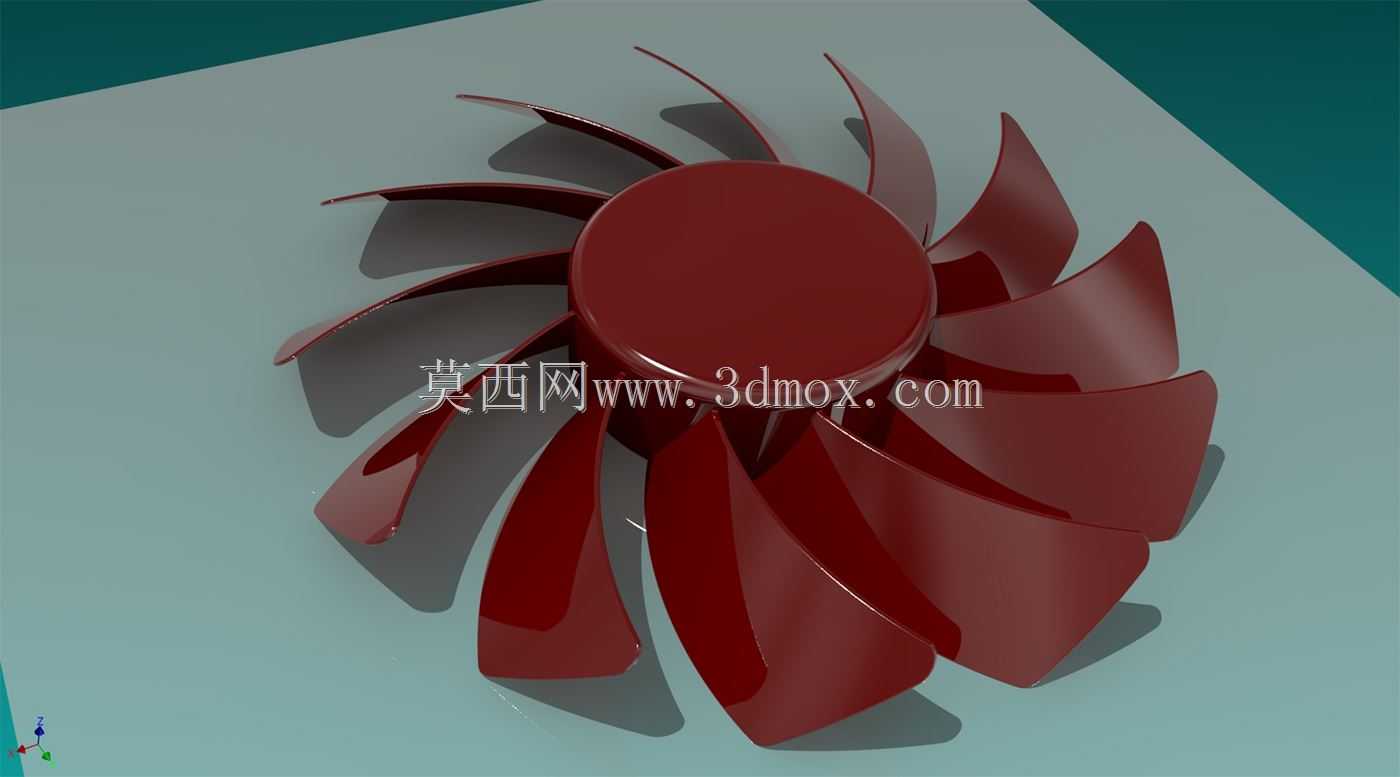

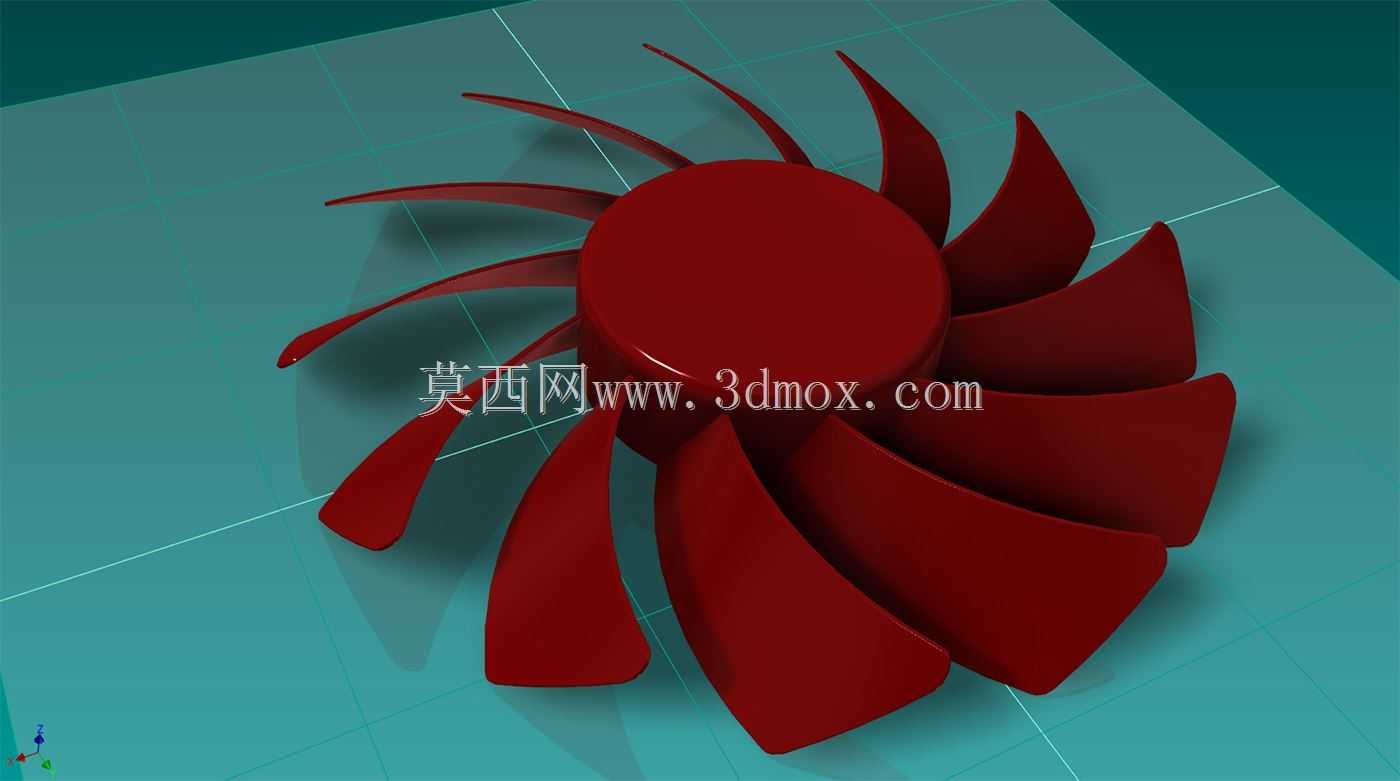

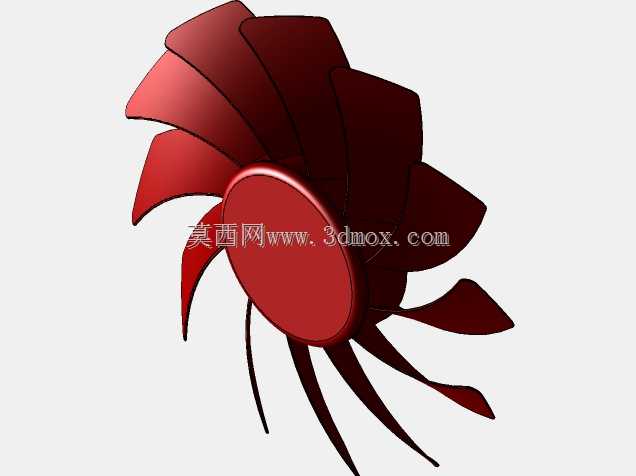

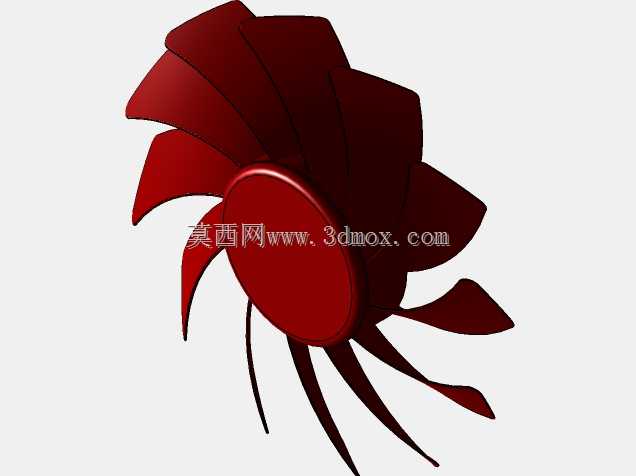

这款80毫米规格的塑料风机叶片，是小型轴流通风散热场景里的核心做功部件，日常在工控机箱、小型电源模块、桌面电子设备、紧凑型工业控制柜的散热回路中都能见到它的应用，核心作用是通过定向旋转驱动空气形成定向流动，带走元器件工作产生的积热，避免设备因工作温度超出阈值出现性能衰减、寿命折损甚至热失效的问题。从设计逻辑来看，这款叶片采用了不等距后倾式叶型布局，11片曲面叶片沿中心轮毂周向均匀分布，叶根与轮毂做了平滑过渡的圆弧衔接，没有应力集中的直角结构，能有效降低高速旋转时的叶根应力载荷，适配塑料材质的注塑成型工艺特性，减少成型过程中的内应力残留，降低长期运转出现叶片断裂的风险。叶片的曲面弧度经过气动优化，从叶根到叶尖的弦长、安装角呈渐变设计，叶尖位置做了切边处理，能在保证风量输出的前提下，降低叶片旋转时的涡流损耗，减少运转气动噪音，适配对噪音控制有要求的民用电子、办公设备场景。安装边界上，中心轮毂的尺寸适配常规80mm轴流风扇的电机轴安装位，整体叶片的回转直径严格控制在80毫米，安装时不会超出常规80规格风扇的外框边界，可直接适配标准80mm风扇的安装孔位框架，不需要额外修改安装结构。叶片整体采用塑料材质一体注塑成型，自重较轻，能降低电机启动时的负载扭矩，对驱动电机的功率要求更低，同时塑料材质本身具备一定的自阻尼特性，能吸收部分旋转振动，降低整体运转的振动传递。在实际选型应用中，这类叶片的动平衡特性是核心考量点，设计时每片叶片的重量偏差控制在极小范围内，避免高速旋转时出现偏心振动，延长配套电机轴承的使用寿命；叶片的前缘做了圆滑过渡处理，能减少进气端的气流分离，提升送风效率，在相同转速下能获得更高的风量风压参数，满足小空间内的散热通风需求。
