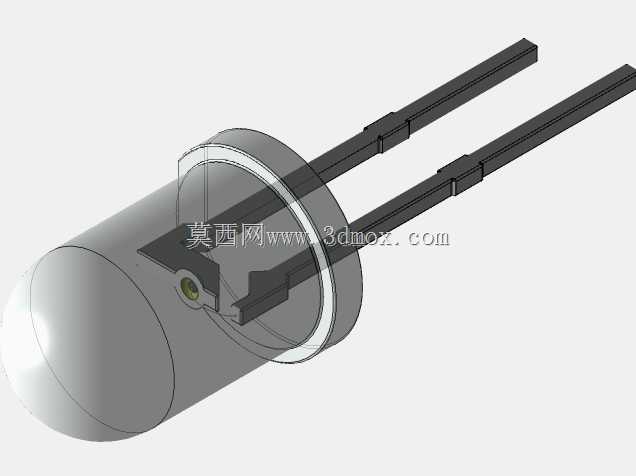

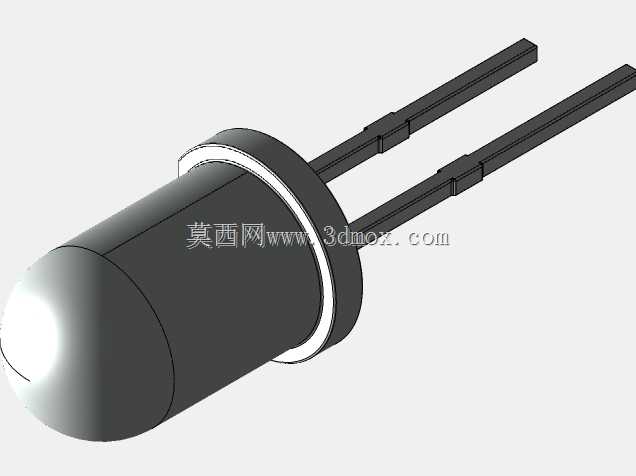

这款5mm规格直插式LED的三维结构,是电子装联领域应用极广的基础指示光源建模成果,日常做消费电子、工业控制板卡、仪器面板的结构设计时,这类元件的占位与干涉检查是PCB布局、壳体开孔环节绕不开的校验项。做这个模型的时候,首先要匹配行业通用的安装边界:灯头圆柱段直径严格卡5mm的通用公差带,半球形发光头的圆弧曲率和市面上主流直插LED的光学出光角度匹配,不会出现装到面板指示灯孔后卡滞、或者发光面突出/凹陷不符合外观要求的问题。引脚部分的建模特意还原了量产元件的真实形态,两根平行直插引脚的中心距、引脚截面尺寸完全对应波峰焊、手工焊的通用焊盘孔径要求,引脚根部的凸台结构也做了还原,这个结构在实际装配中能起到限位作用,避免插件时灯体过度贴紧PCB导致焊接后应力集中扯断焊盘,也能保证发光面到PCB板的距离符合设计预设值。从应用场景来看,这类直插LED覆盖了从家电电源指示灯、工控设备状态信号灯、玩具发光组件到小型仪器背光提示的各类场景,建模时特意把灯体的环形定位凸缘做了精准还原,这个凸缘是面板安装时的轴向定位基准,设计面板开孔深度时只要匹配凸缘到发光头顶端的尺寸,就能保证装配后灯头和面板表面齐平,不会出现高低不平的装配缺陷。不同于贴片LED的建模逻辑,直插元件的模型要重点考量引脚的成型余量,很多新手建模时会把引脚做的完全笔直,但实际生产中插件前引脚会根据PCB安装高度做折弯成型,所以模型里引脚的长度预留了足够的成型工艺余量,同时引脚中段的加粗定位段也如实还原,这个结构在自动插件机的送料轨道里是定位基准,能保证插件时元件的姿态准确,不会出现歪脚、插偏的问题。做结构校验的时候,用这个模型可以直接在装配体里模拟发光角度的遮挡情况,比如壳体内部的筋位会不会挡住LED的侧方光线,指示灯导光柱的位置能不能对准发光头的中心,这些细节如果在建模阶段没校验到位,开模后再改模会产生额外的成本。另外灯体尾部和引脚衔接的位置做了圆弧过渡处理,还原了实际元件封装时的胶体包裹形态,这个位置的应力释放结构在实际使用中能避免引脚受外力弯折时胶体开裂,提升元件的耐弯折寿命,建模时没有把这个位置做成生硬的直角,就是为了让模型的干涉检查结果更贴近真实装配状态,不会出现虚拟装配时间隙足够、实际组装时胶体和周边元件剐蹭的问题。
- 全部评论(0)
- 模板大小 1.2 MB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor,STEP / IGES
- 软件分类 通用五金配件
