工业通风散热用涡轮扇叶结构设计

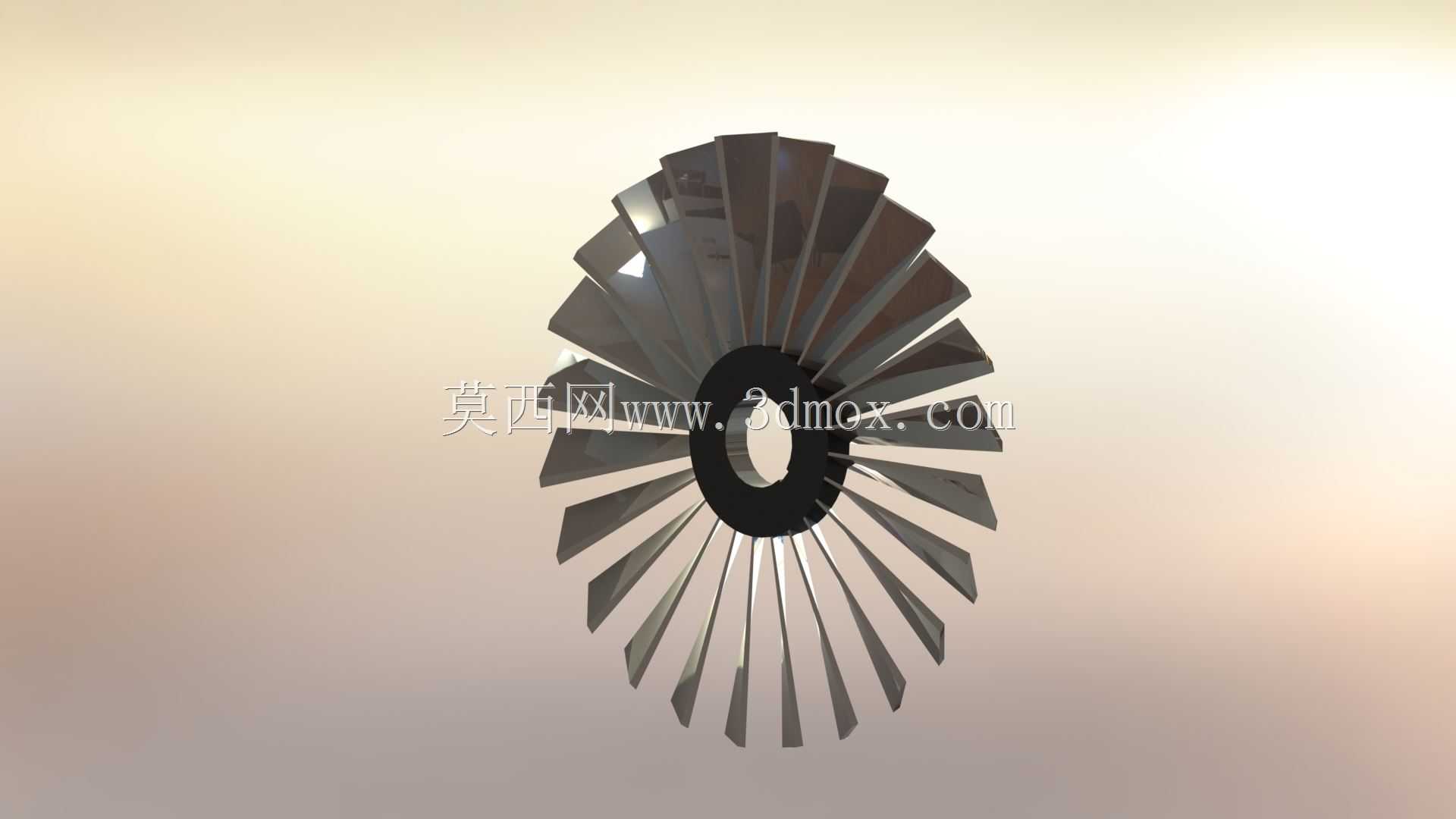

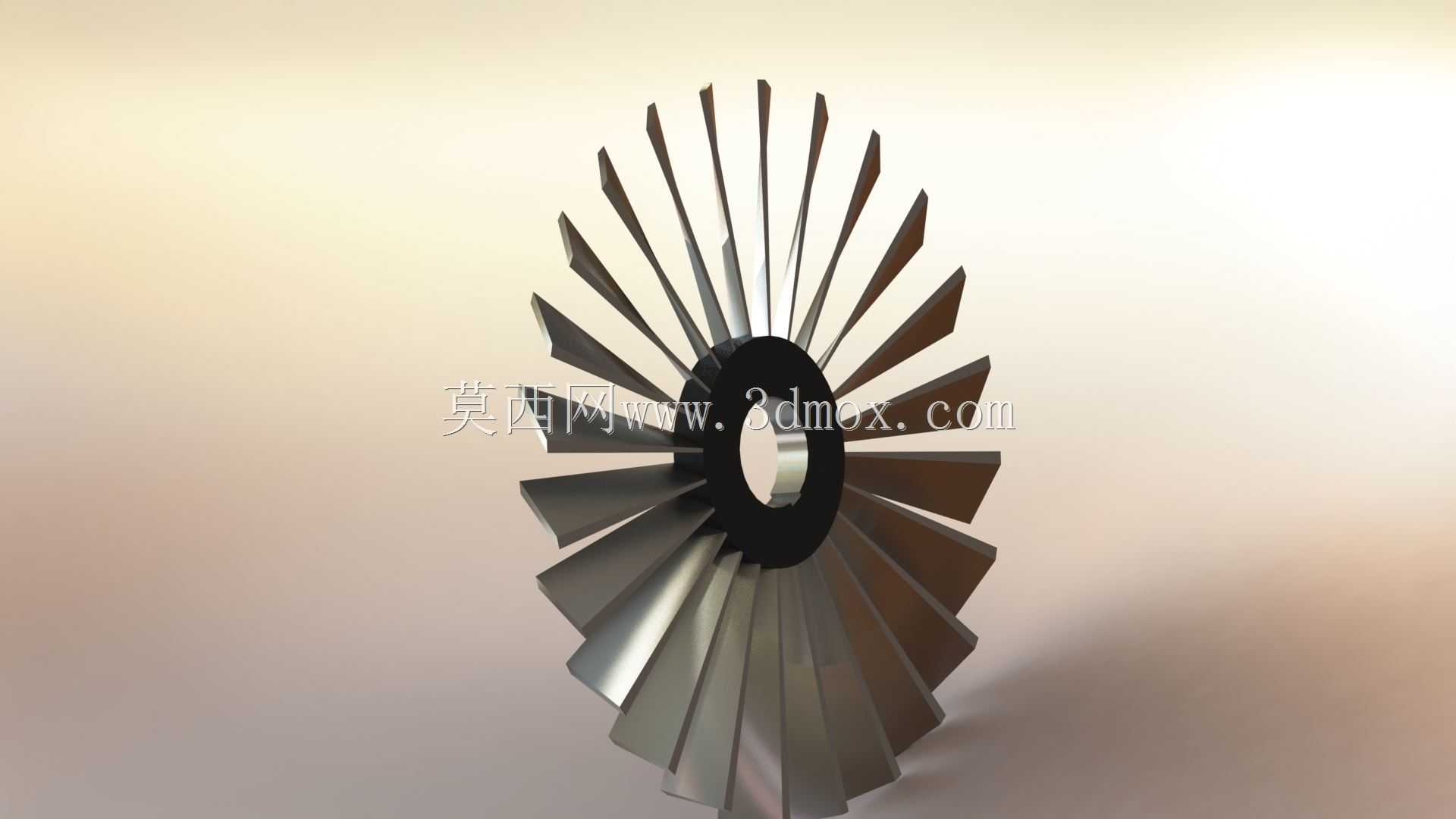

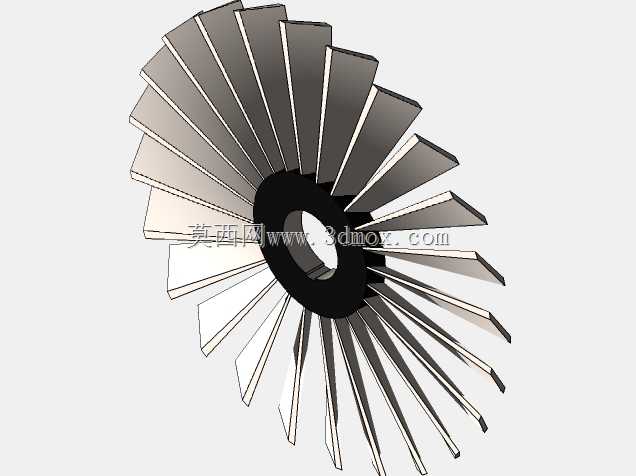

这类涡轮扇叶的应用场景覆盖多类工业通风与动力配套场景，小到工业电控柜的强制散热风道、大型设备的局部冷却送风，大到小型燃气轮机的进气导流段、工业除尘设备的负压引风端，都能见到同结构扇叶的实际应用。不同于普通轴流扇叶的直吹送风逻辑，该结构采用径向扭曲的叶型设计，每片叶片从轮毂连接处到叶尖位置，截面扭转角度随半径增大呈线性渐变，能在相同转速下获得更高的风压输出，同时降低叶尖位置的气流紊流损失，减少运行过程中的气动噪音。从设计逻辑来看，建模阶段首先确定轮毂的安装基准尺寸，轮毂中心的通孔为标准传动轴配合位，孔壁预留键槽安装空间，可直接与配套驱动电机的输出轴配合，无需额外加装转接法兰，轮毂外圈的叶片安装位采用等角度圆周阵列排布，相邻叶片的间隙经过反复校核，既保证气流通过的有效通流面积，也避免间隙过小导致杂物卡滞的风险。叶片的型线设计参考了航空发动机低压压气机的叶型逻辑，叶根位置厚度更大，可承受高速旋转下的离心力载荷，叶尖位置做薄切边处理，减少旋转过程中与风罩内壁的刮擦风险，整体叶型的曲率经过流体仿真迭代，能在引导气流沿轴向进入后，沿径向甩出的过程中完成动能加压，适配需要一定风压的送风场景。安装边界方面，该扇叶的整体外径适配常规工业风罩的内径尺寸，轴向安装厚度较薄，可直接嵌入现有风道的安装位，不需要对原有设备的风道结构做大幅改动，轮毂的轴向定位面做了平面度处理，安装时靠紧电机轴的轴肩即可完成轴向定位，配合锁紧螺母就能防止高速旋转下的轴向窜动。实际选型过程中，这类扇叶常配套在需要长周期连续运行的工业设备上，叶型的对称度公差控制在较高水平，高速旋转时的动平衡余量小，不会因为偏心振动导致电机轴承过早磨损，叶片表面的光滑曲面设计也能减少积灰附着，在多粉尘的工业车间环境下，长时间运行也不会因为积灰导致动平衡失效。
