嵌入式方形500毫安指针电流显示表头

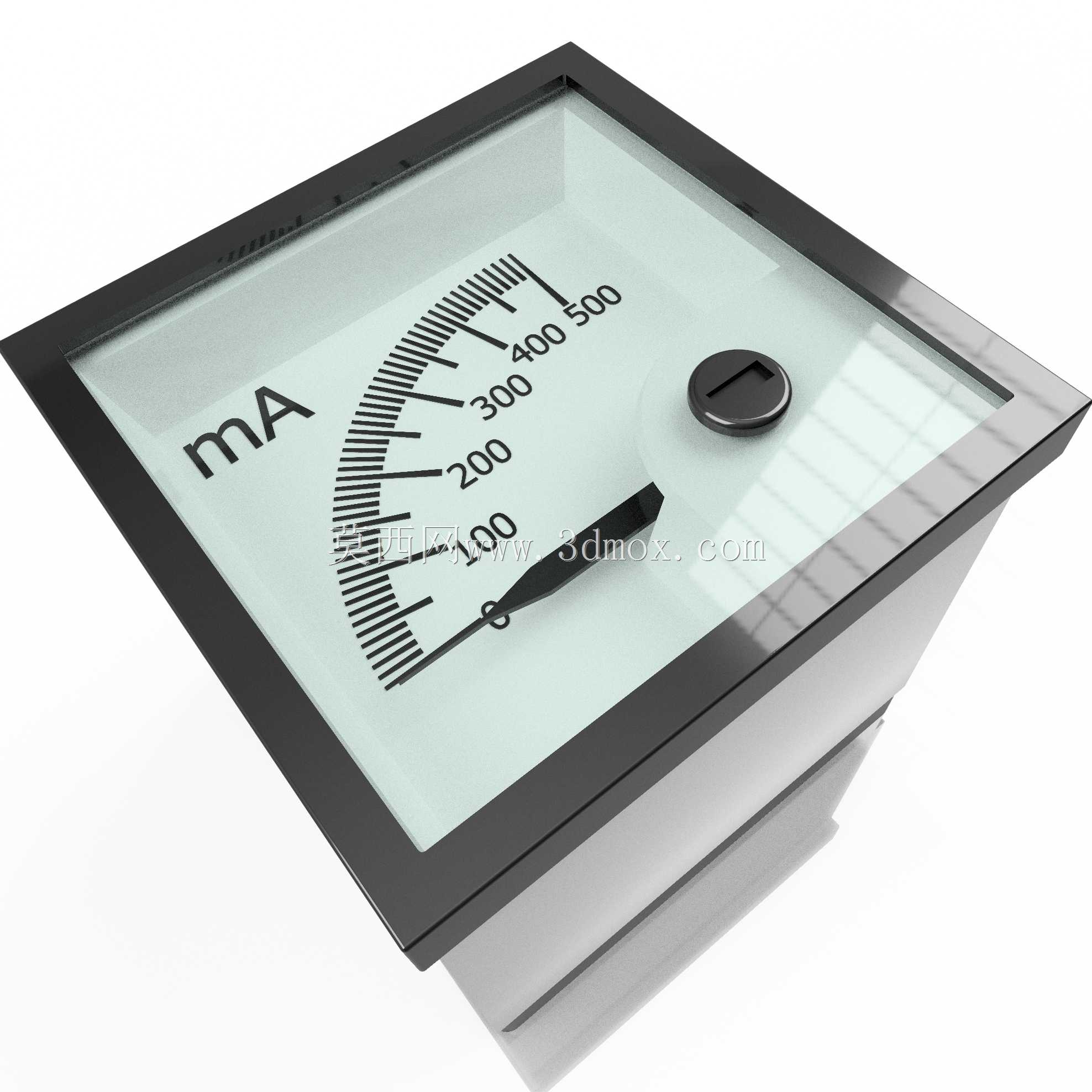

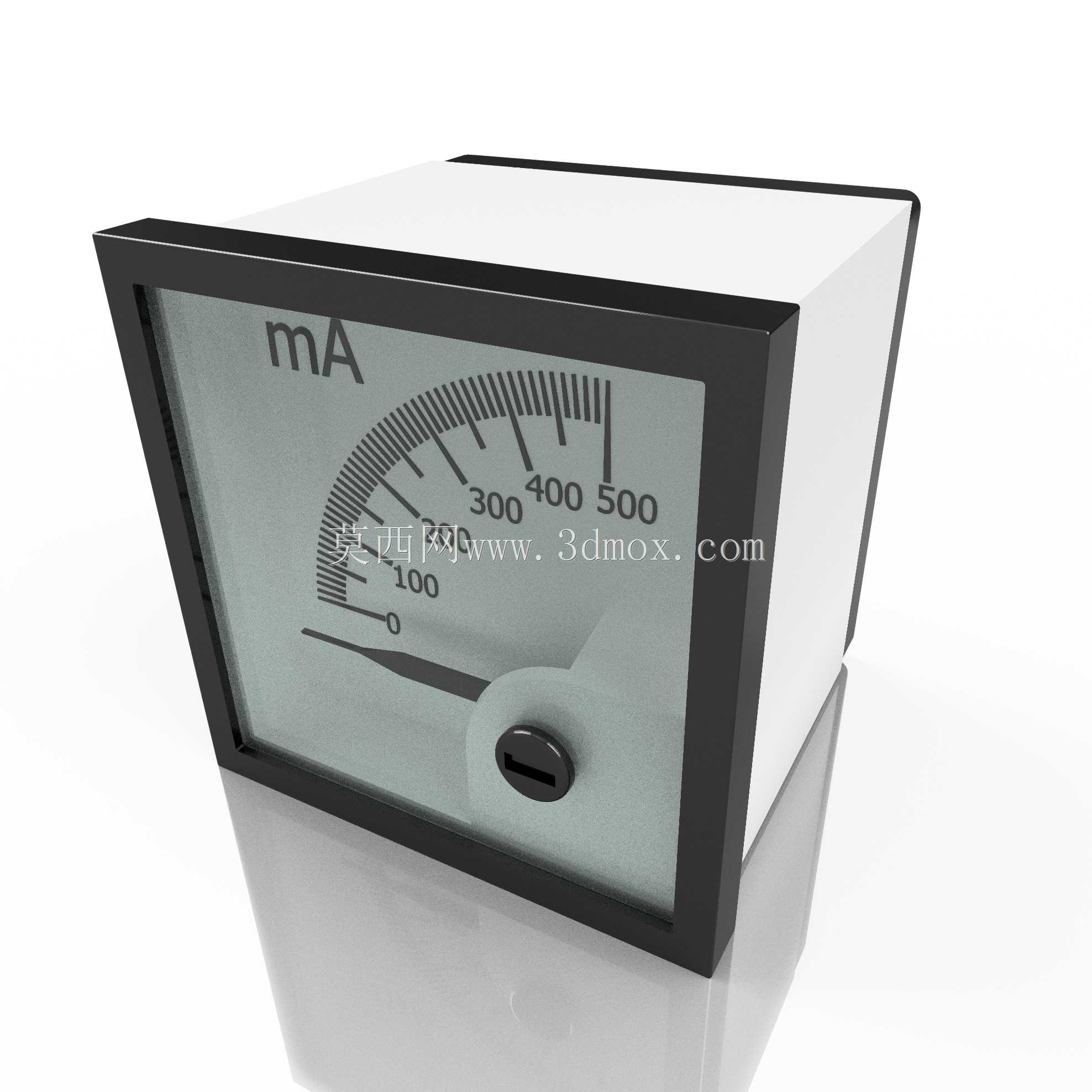

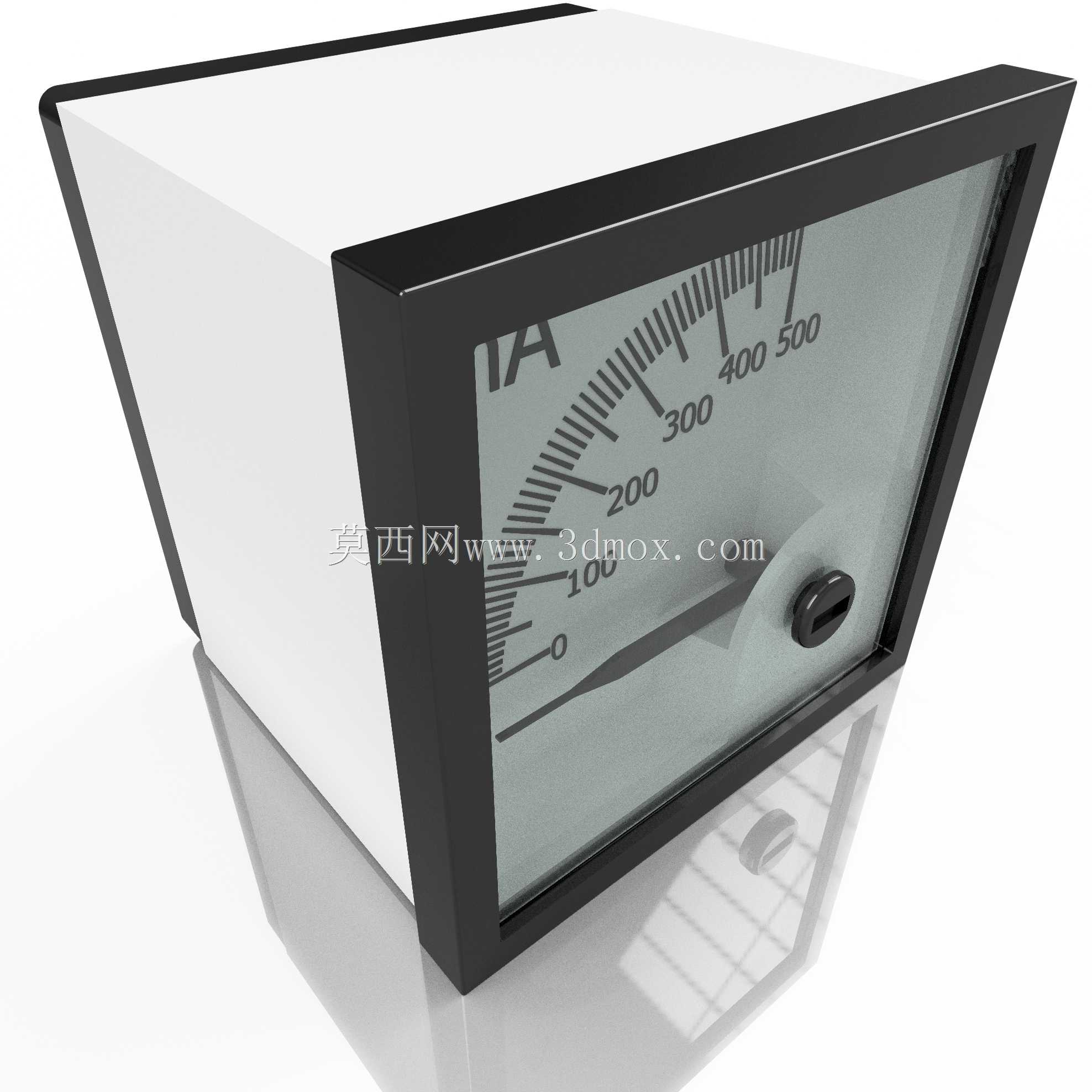

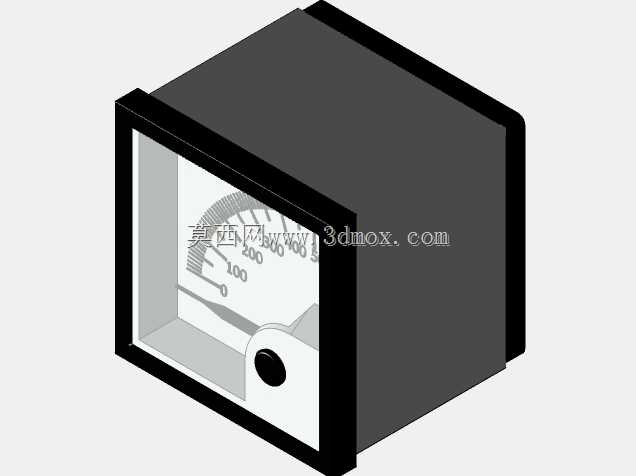

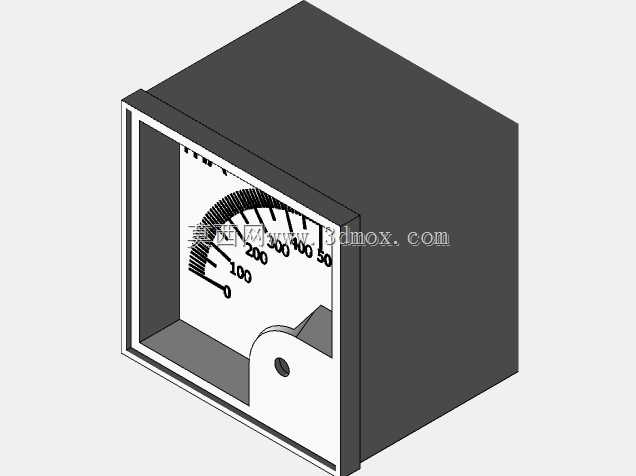

这款指针式毫安表头主要面向低压电控柜、实验测试台、小型工控设备的面板电流监测场景，在小电流回路的直观显示场景中，相比数显表头，这类指针表无需额外供电、抗电磁干扰能力更强，操作人员扫一眼就能快速判断电流区间，在设备调试、运行巡检时能快速识别回路过流、欠流的异常状态，尤其适合教学实验装置、小型电源设备、工控控制面板这类需要直观电流反馈的安装位置。设计时优先考虑面板嵌入式安装的适配性，表面尺寸设定为46.5×46.5毫米，刚好匹配行业通用的方型面板开孔尺寸，安装时无需额外定制开孔，直接卡入标准开孔后用配套卡扣固定即可，能和同尺寸的电压表、转速表、压力表等面板仪表并排安装，保持控制面板的布局整齐统一。表头的刻度量程覆盖0到500毫安，刻度线采用疏密渐变设计，低量程区间刻度间距更宽，方便小电流状态下的读数辨识，高量程区间刻度适当收窄，兼顾全量程的读数便利性。指针采用轻量化平衡结构，转动惯量小，电流变化时指针响应速度快，不会出现明显的迟滞晃动，表面覆盖高透防护面板，既可以阻挡车间环境中的粉尘、油污接触内部机芯，也能避免操作人员误碰指针造成结构变形。外观采用方形黑框配白底刻度盘的经典设计，黑色边框和常见的设备面板配色适配性强，mA单位标识清晰印在刻度盘左侧，量程最大值标注在刻度末端，即使在光线一般的车间环境下也能快速识别表头类型与量程。建模时还原了表头正面的调零旋钮结构，这个结构对应实际产品的机械调零功能，安装后可以通过一字螺丝刀微调指针初始位置，确保无电流输入时指针精准对齐零位，保证读数准确性。表头后部的壳体做了适配嵌入式安装的收窄设计，不会占用面板后方过多的安装空间，方便柜内布线与其他元件的布局，整体结构没有多余的突出结构，安装后正面和面板齐平，既美观也避免磕碰损坏。
