双板可调式小型太阳能追光发电支架

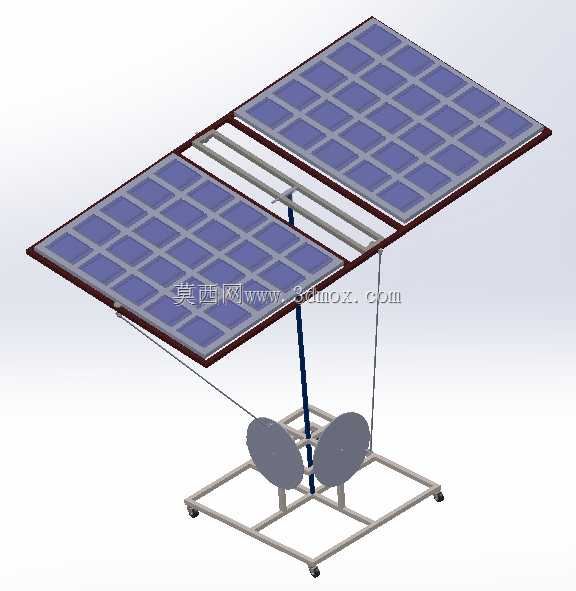

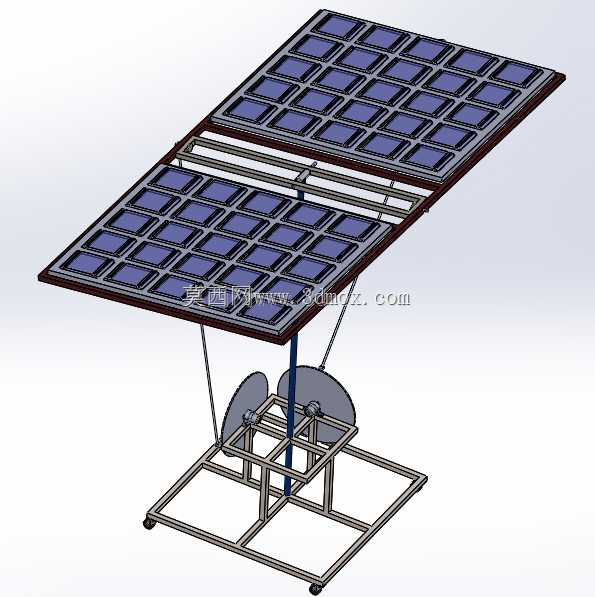

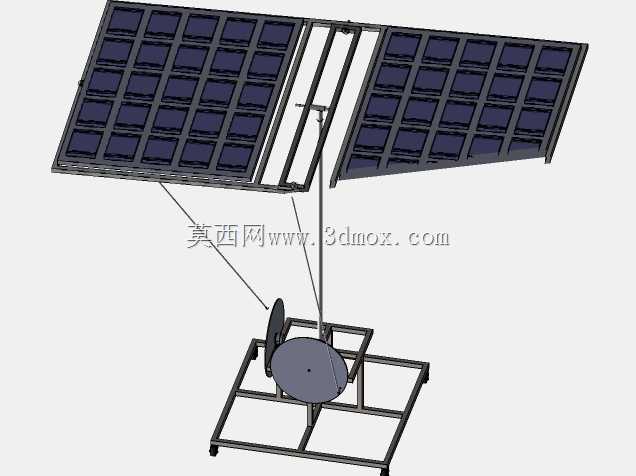

这套小型太阳能发电装置的结构设计，主要面向离网场景下的小功率供电需求，适配野外监测点位、户外临时作业营地、偏远散户家用补能这类无法接入公共电网的使用场景，整体结构围绕提升光伏板受光效率、降低安装调试门槛、兼顾移动便携性几个核心目标展开。整套装置采用上下双层光伏板排布结构，单块光伏板采用常规晶硅电池片封装规格，单块板的电池片阵列排布规整，边框采用标准铝型材包边设计，兼顾结构强度与轻量化需求，两块板通过中部的铰接横梁连接，可根据安装地的纬度、不同季节的太阳高度角调整上下板的倾斜夹角，避免两块板之间出现投影遮挡，最大化单位占地面积内的光伏受光面积。底部的支撑机架采用方管焊接的框架式结构，底部四个角预留了脚轮安装位，既可以在平整场地内短距离推移调整位置，也可以将脚轮替换为膨胀螺栓固定脚，实现长期定点安装，机架的整体占地面积控制在1.2米见方以内，对安装场地的平整度要求不高，哪怕是山地、屋顶这类不规整的安装面，也可以通过支腿的微调实现机架水平校准。追光传动部分采用双圆盘式的回转调节结构，搭配斜拉支撑杆实现方位角与俯仰角的双维度调整，既可以手动根据太阳位置定期调整角度，也可以后续加装光敏传感器与小型驱动电机，升级为全自动追光模式，结构预留了电机安装位与走线槽，不需要对主体框架做二次切割改造就能完成功能升级。设计过程中特意做了受力平衡校核，将两块光伏板的重心落在机架的中心支撑立柱轴线上，避免单侧偏重导致的支架倾覆，同时所有转动铰接点都采用了耐磨衬套，减少户外长期使用的磨损量，框架表面做了喷塑防锈处理，能够适应多雨、高盐碱的户外使用环境，整套结构的连接紧固件都采用标准不锈钢件，后期维护更换配件不需要定制特殊规格，常规五金渠道就能采购替换。
