2英寸法兰式大功率电加热管结构

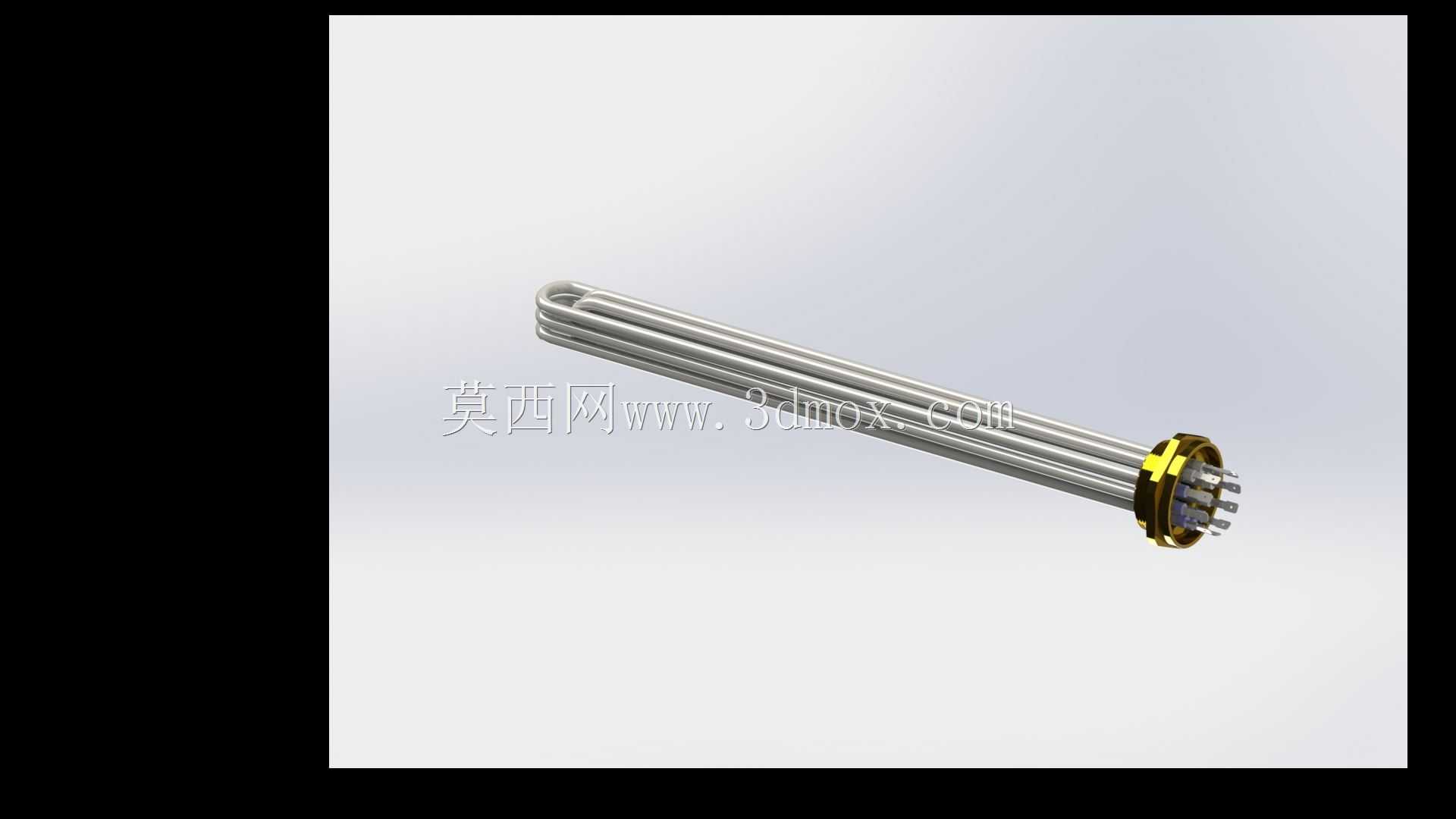

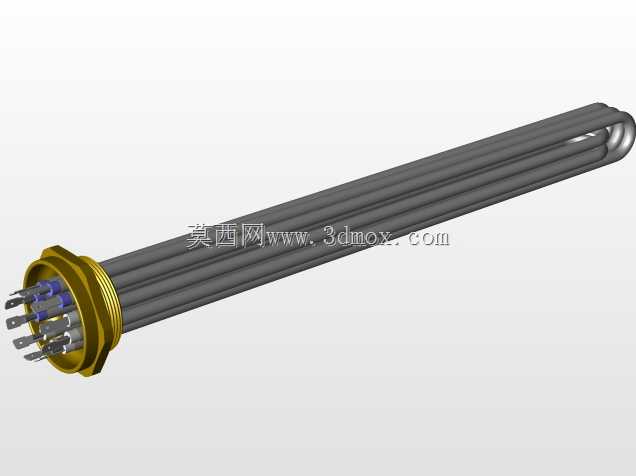

这款2英寸规格的大功率电加热管，核心适配10-15千瓦功率段的液体加热工况，在商用热水机组、小型工业锅炉、食品加工蒸煮设备、化工溶液恒温槽中都有广泛应用，是将电能转化为热能直接传递给被加热介质的核心执行元件。设计阶段首先锁定2英寸标准螺纹法兰作为安装基准，安装时仅需在设备腔体壁面开设对应规格的内螺纹接口，将加热管法兰端旋入即可完成固定，无需额外设计定制安装支架，能大幅降低设备装配环节的加工与调试成本，法兰与腔体接触面可搭配耐高温密封垫片，避免加热介质渗漏。加热段采用多根U型金属加热管并行排布的结构，管体选用耐高温耐腐蚀的金属材质，内部填充高纯度绝缘导热氧化镁粉，既保证电热丝与管壁之间的绝缘性能，又能将电热丝产生的热量快速传导至管体外壁，提升整体热交换效率；多管并行的排布方式在有限的插入深度内最大化拓展了换热面积，能让被加热介质在流动过程中充分接触管体表面，避免局部热量堆积导致的管体过热老化，延长元件使用寿命。接线端设置在法兰外侧的防护结构内，接线端子排布规整，预留了足够的接线操作空间，可适配不同规格的电源接线端子，外部可搭配标准防护接线盒，隔绝现场水汽、粉尘对接线部位的侵蚀，满足多粉尘、高湿度的工业现场使用要求。设计过程中充分考虑了安装边界限制，加热管插入腔体的长度经过合理核算，既保证足够的换热长度满足功率输出要求，又避免管体过长与腔体内其他结构产生干涉，管体端部做了圆弧收边处理，安装过程中不会刮伤设备内壁的防腐涂层。实际选型使用时，可根据被加热介质的特性调整管体材质，针对弱酸弱碱工况可更换不锈钢材质管体，针对饮用水加热场景可选用符合食品接触要求的管体材料，灵活适配不同行业的加热需求。
