哈贝尔变电站铜质导电连接构件

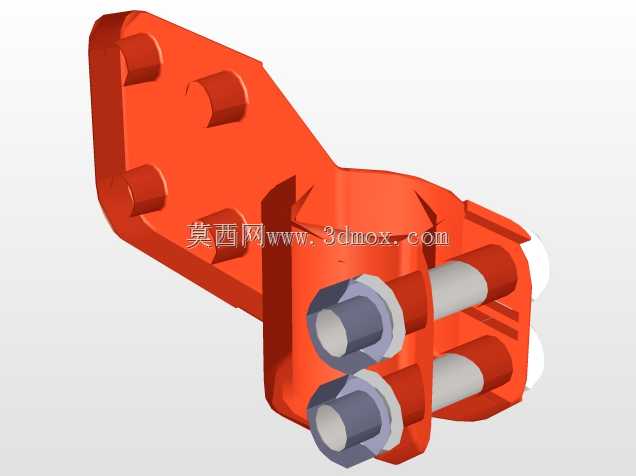

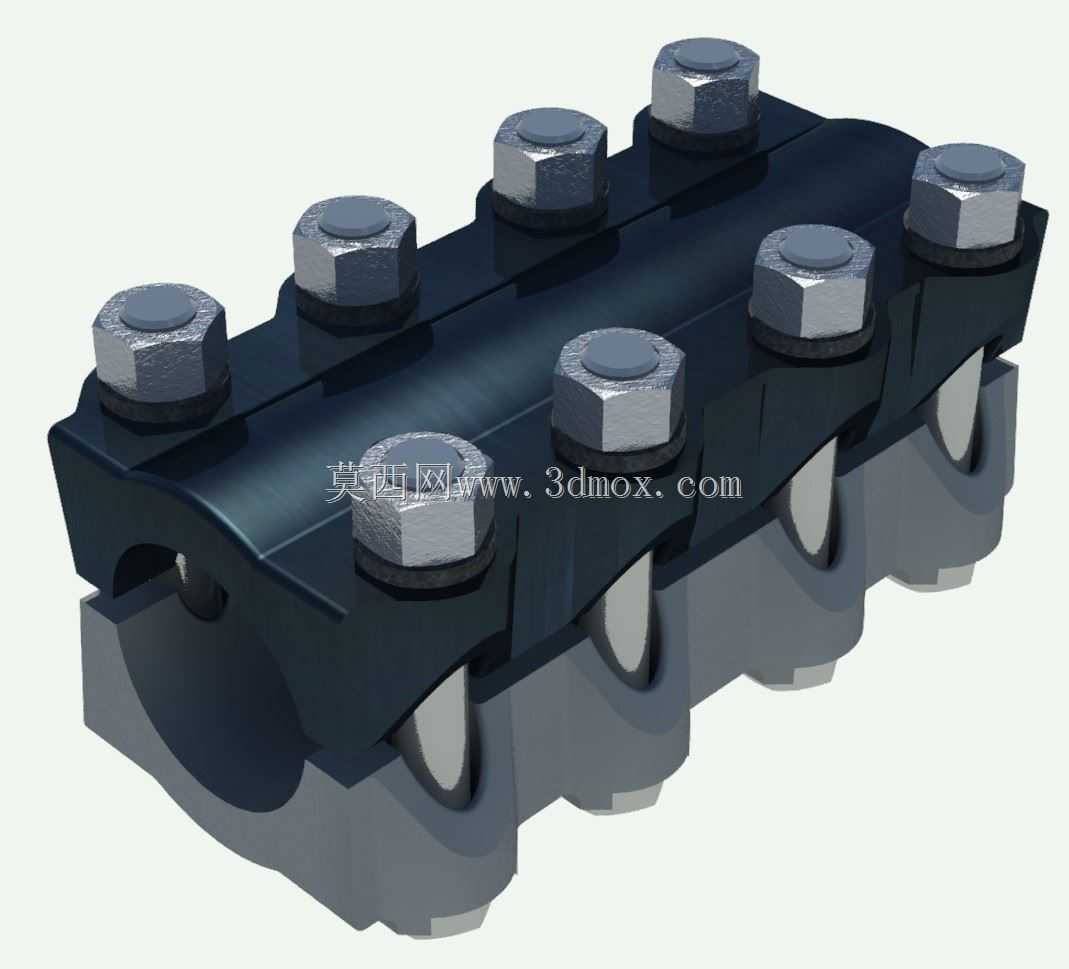

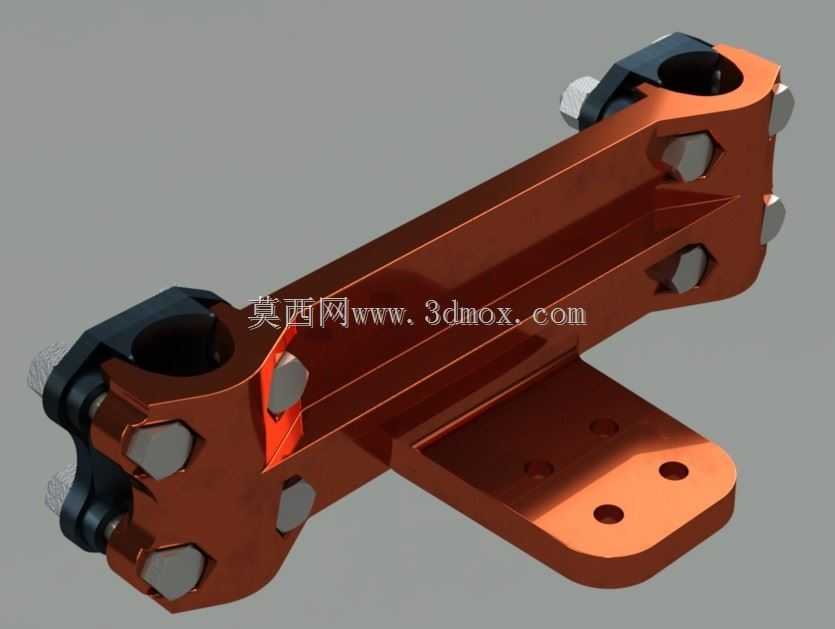

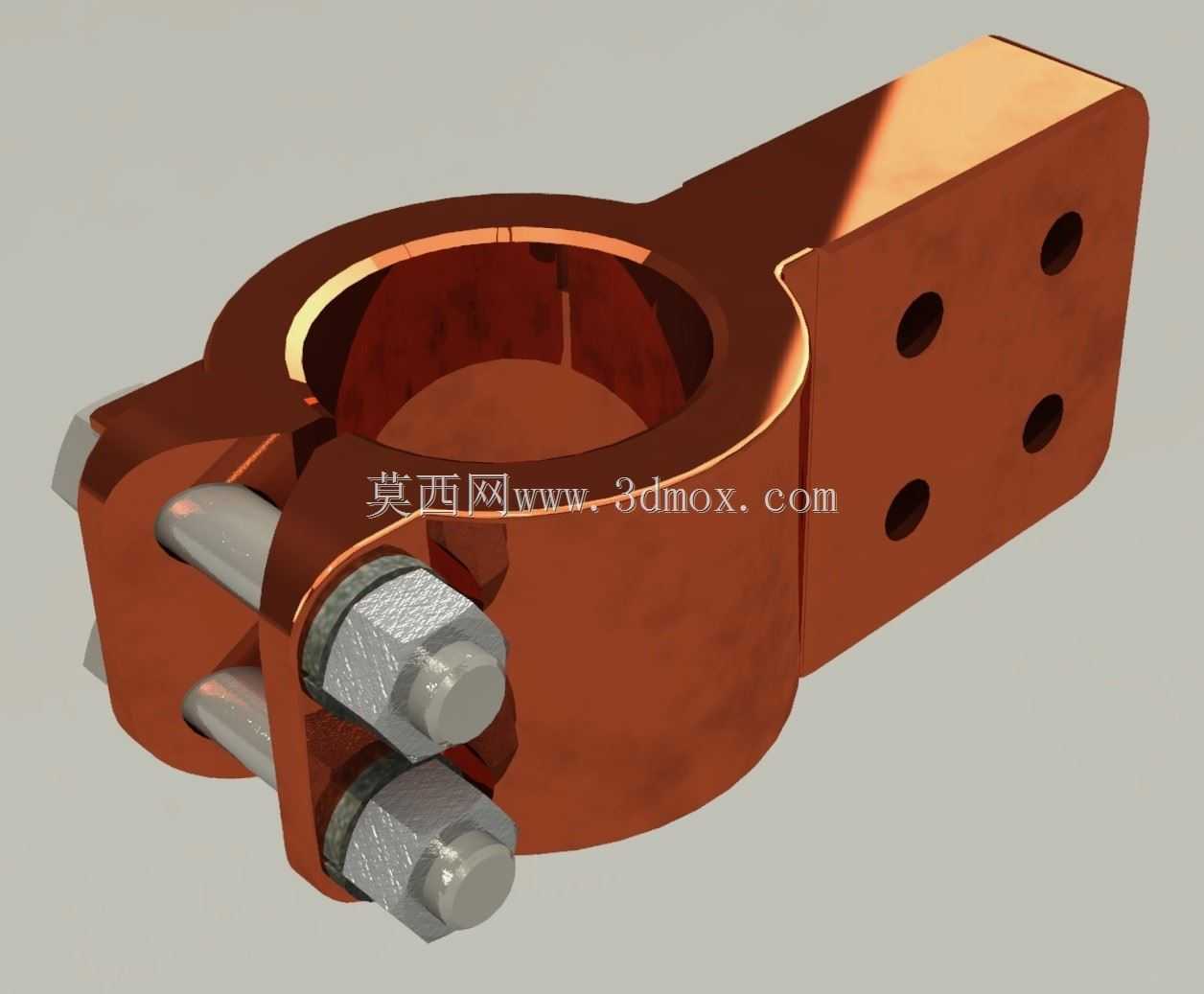

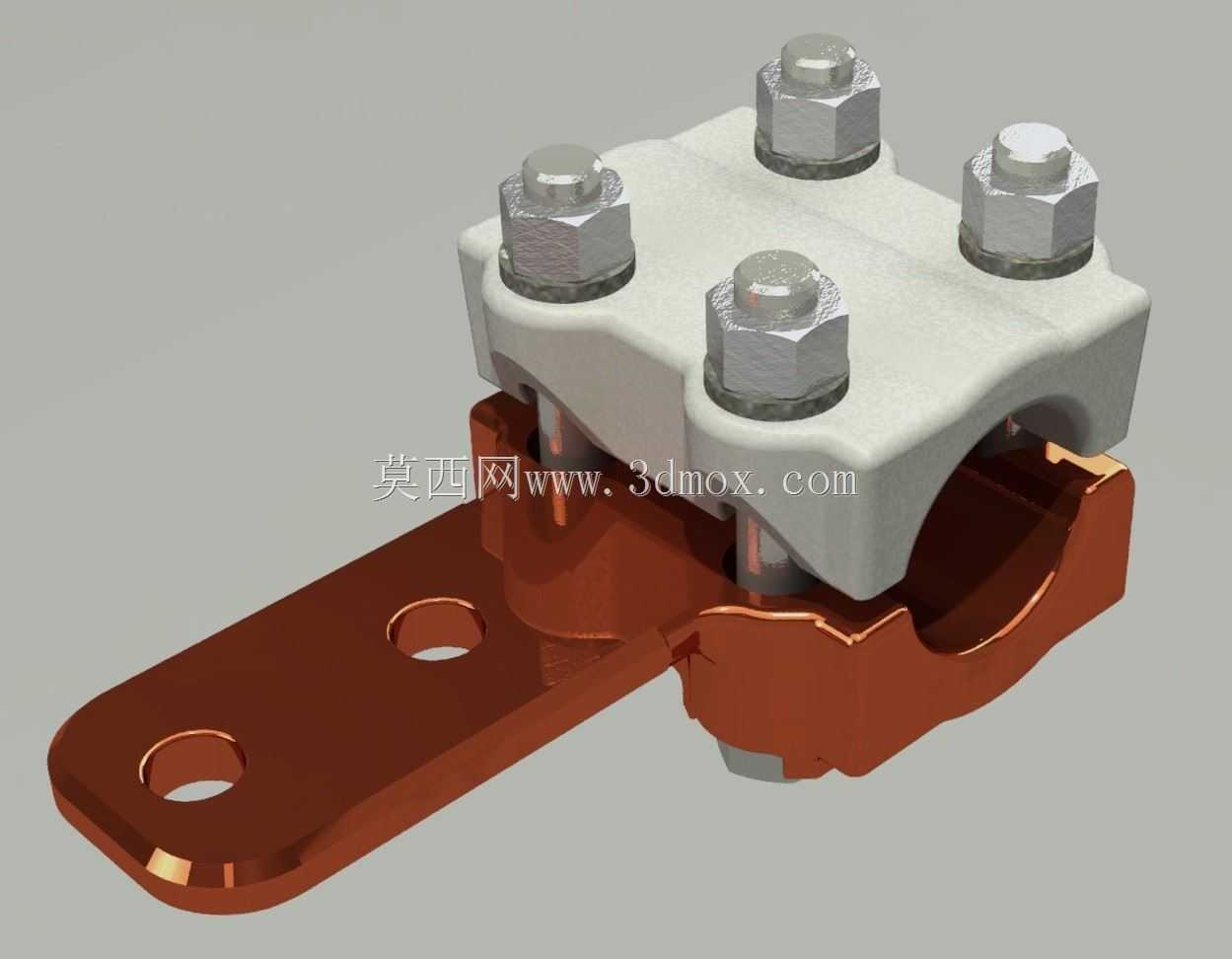

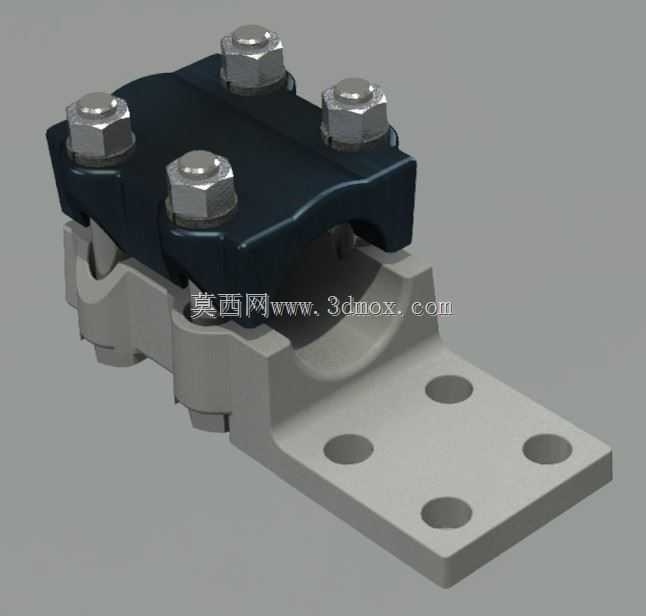

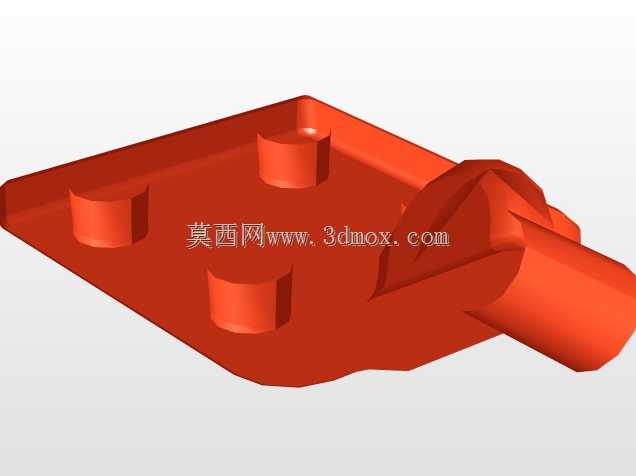

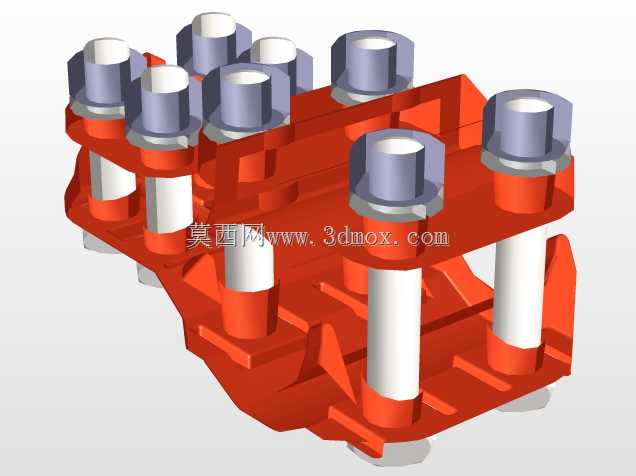

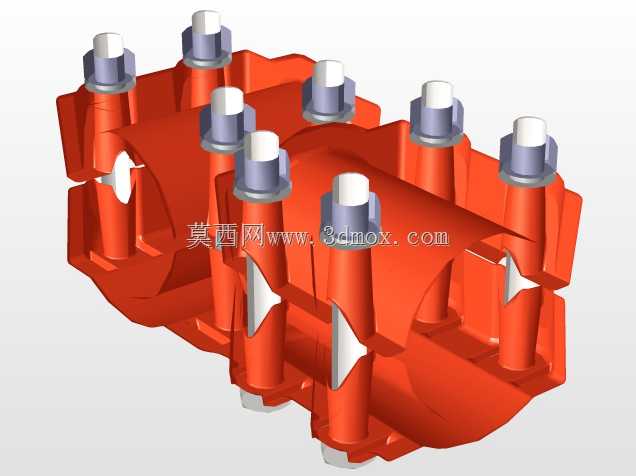

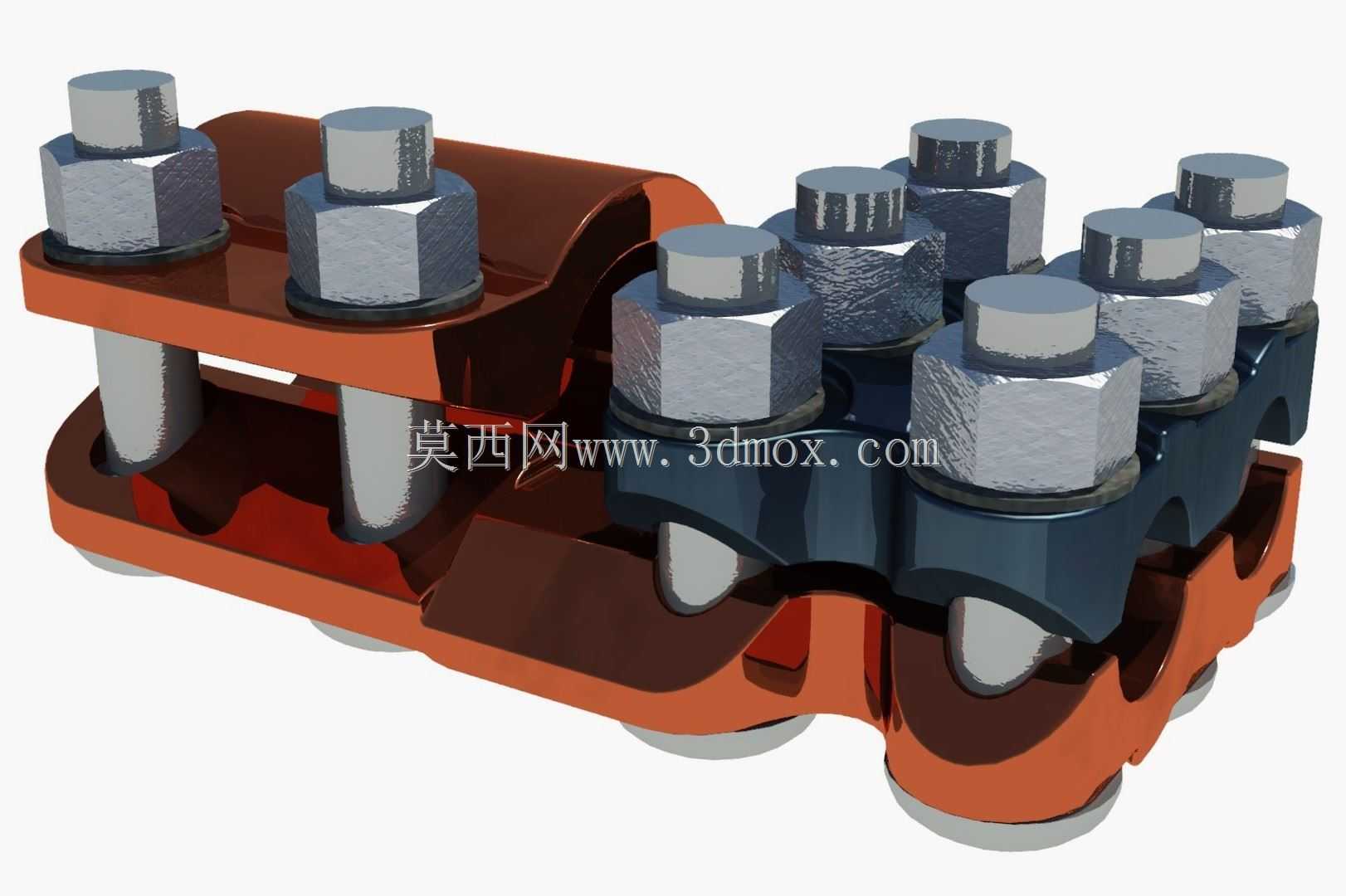

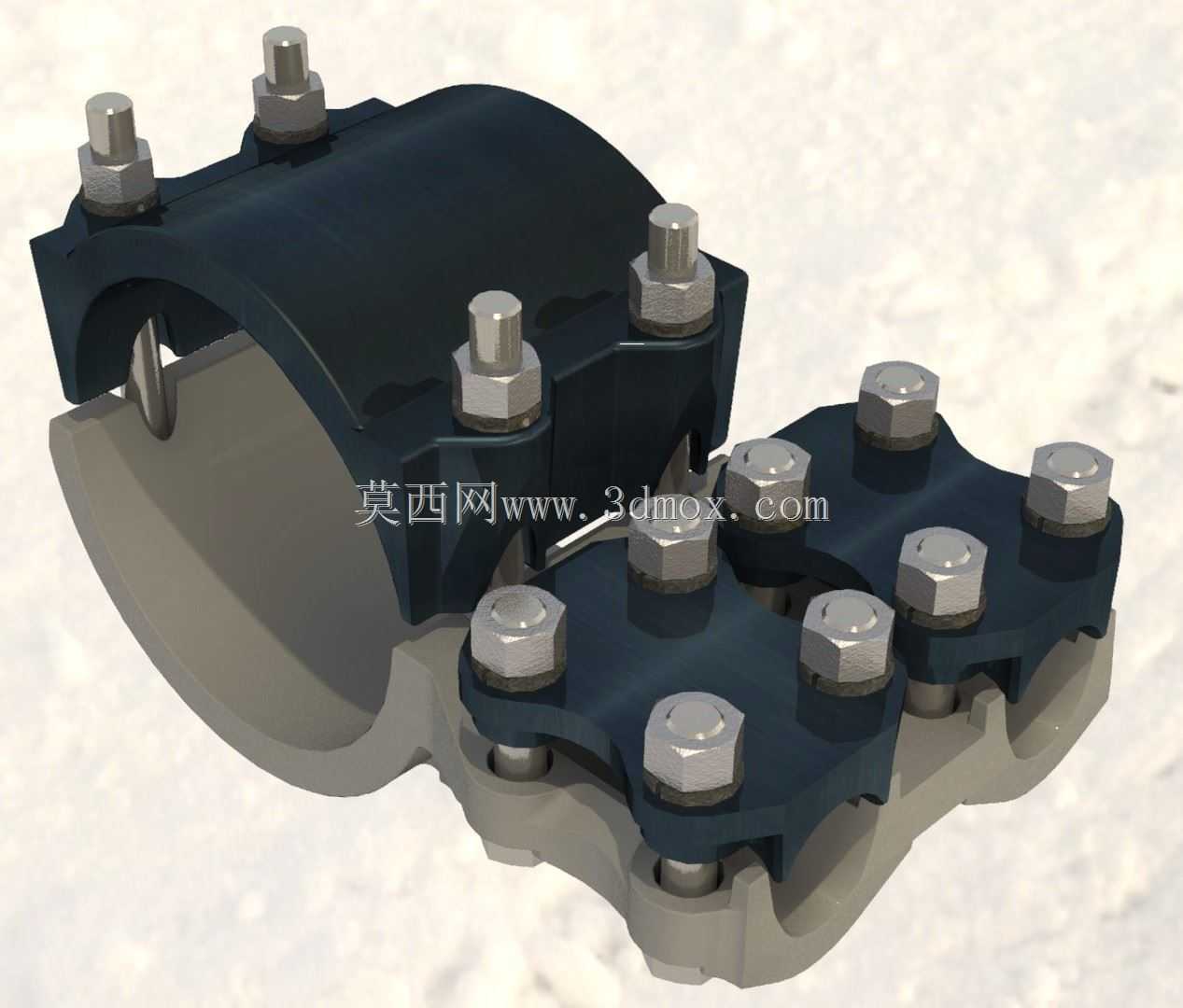

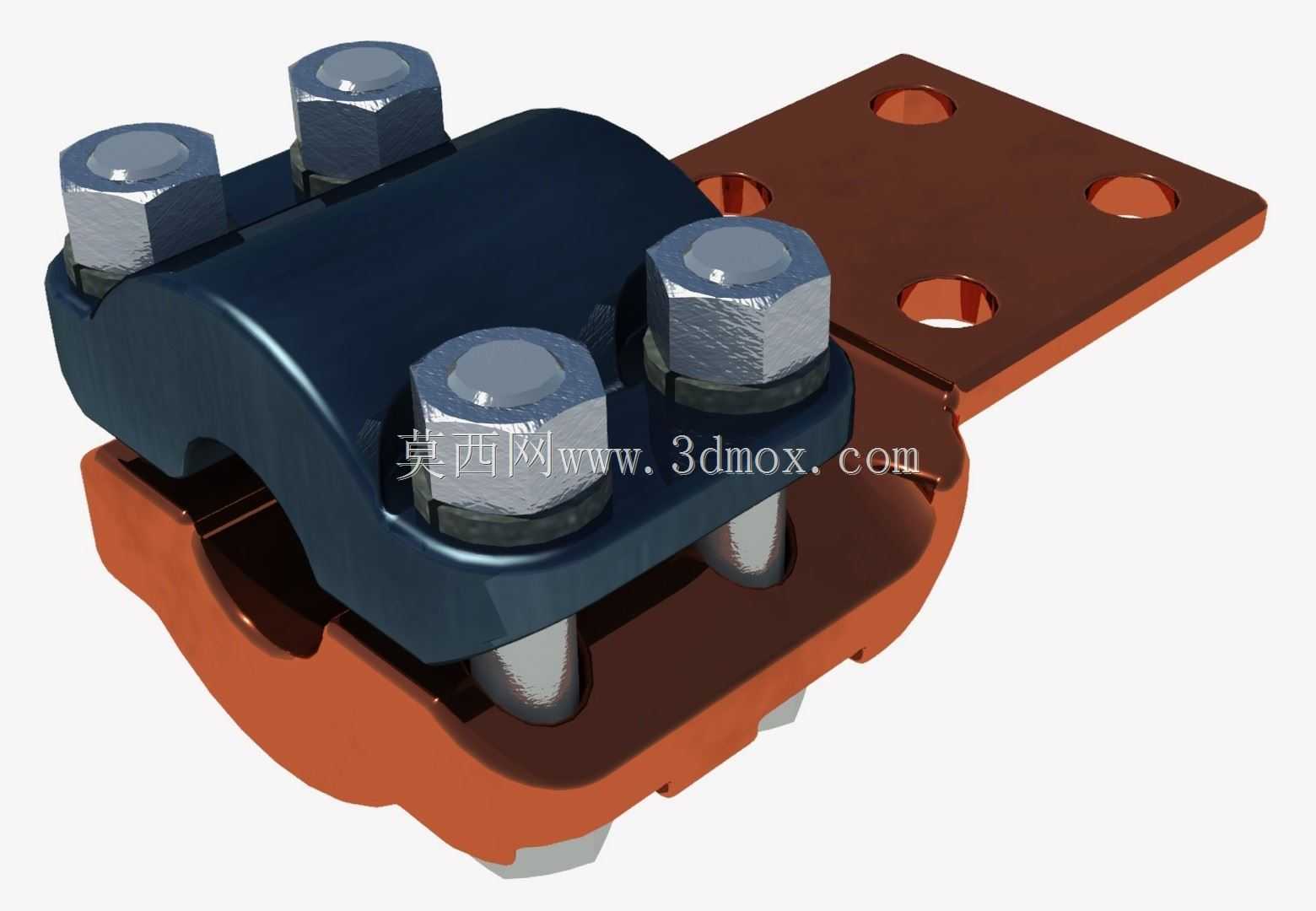

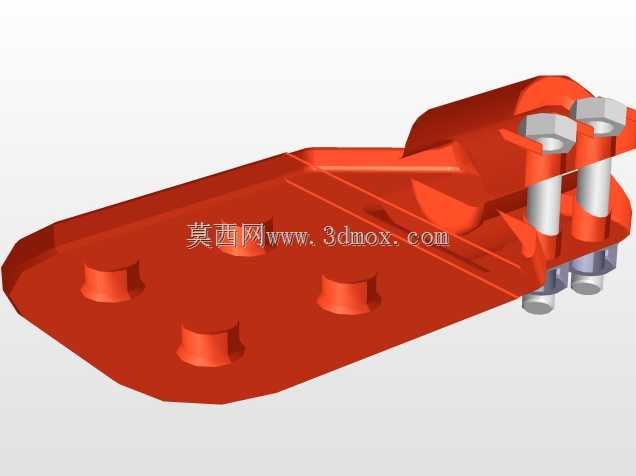

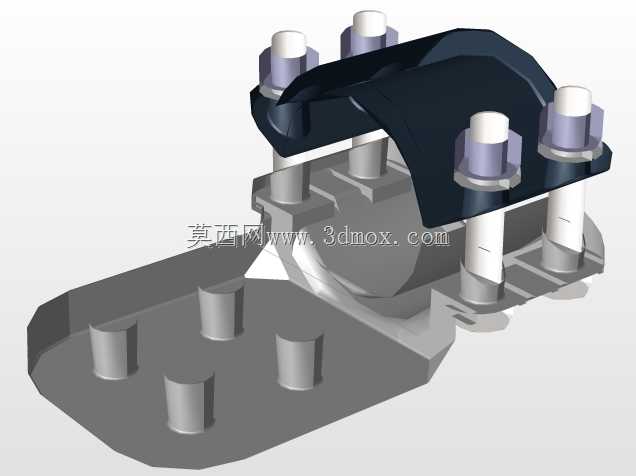

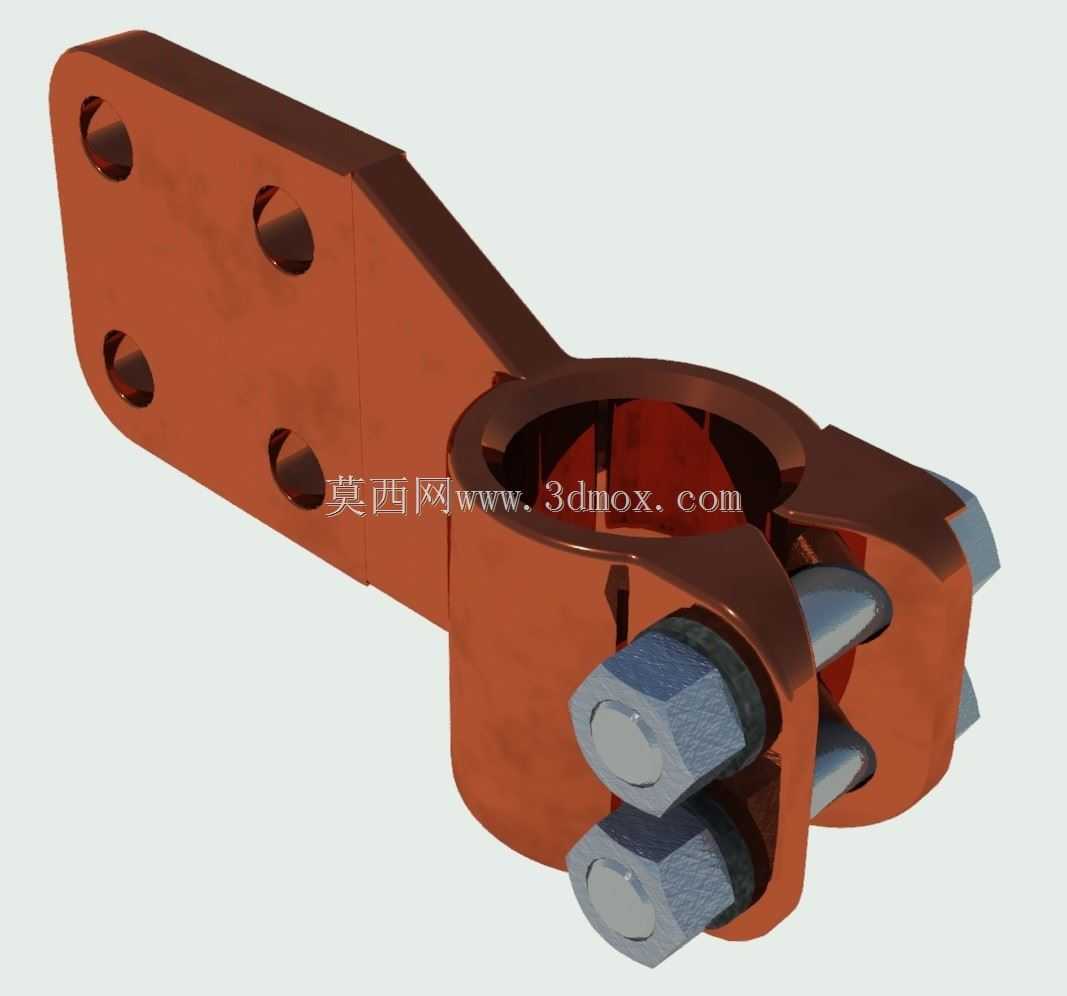

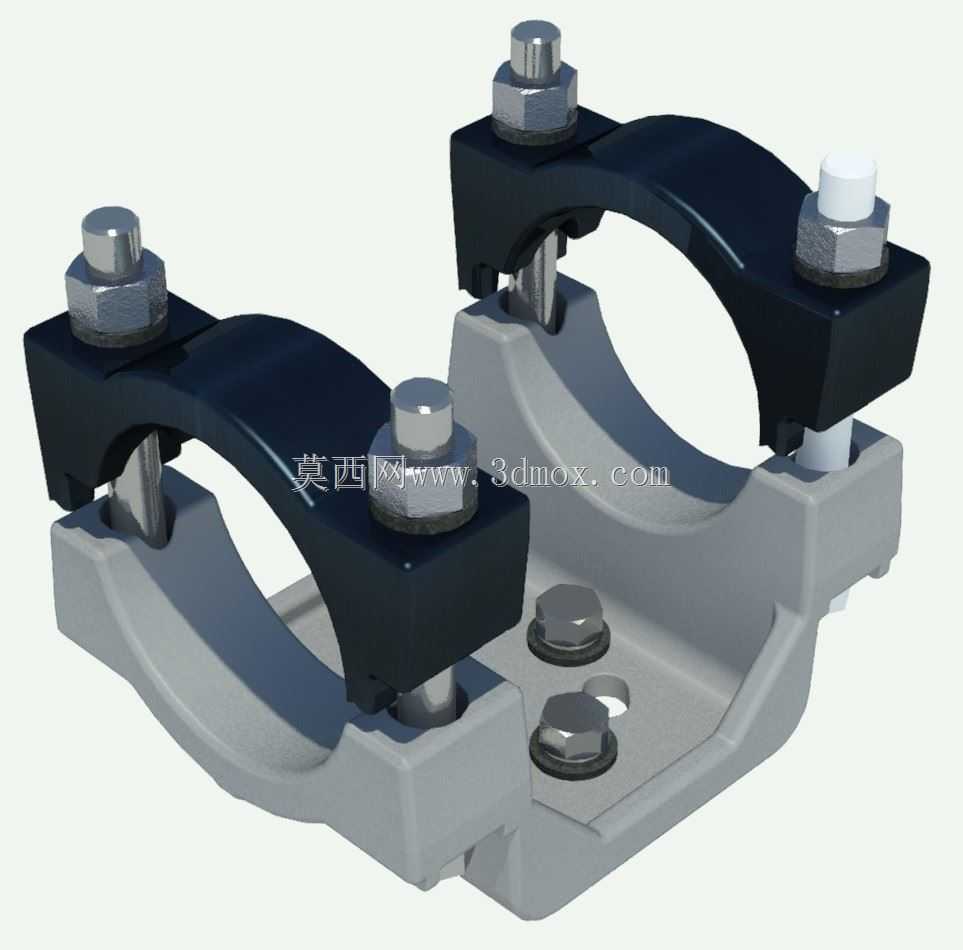

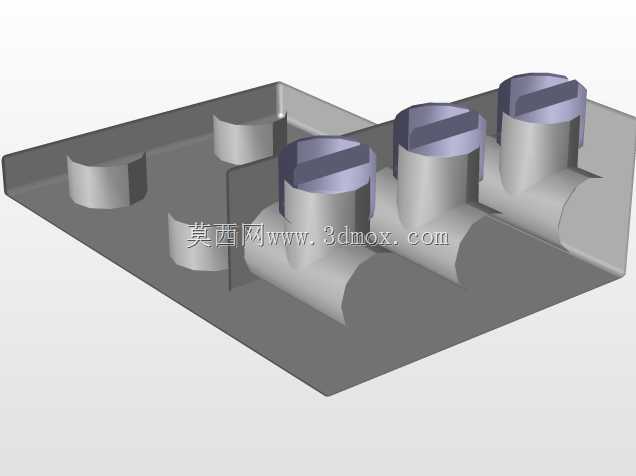

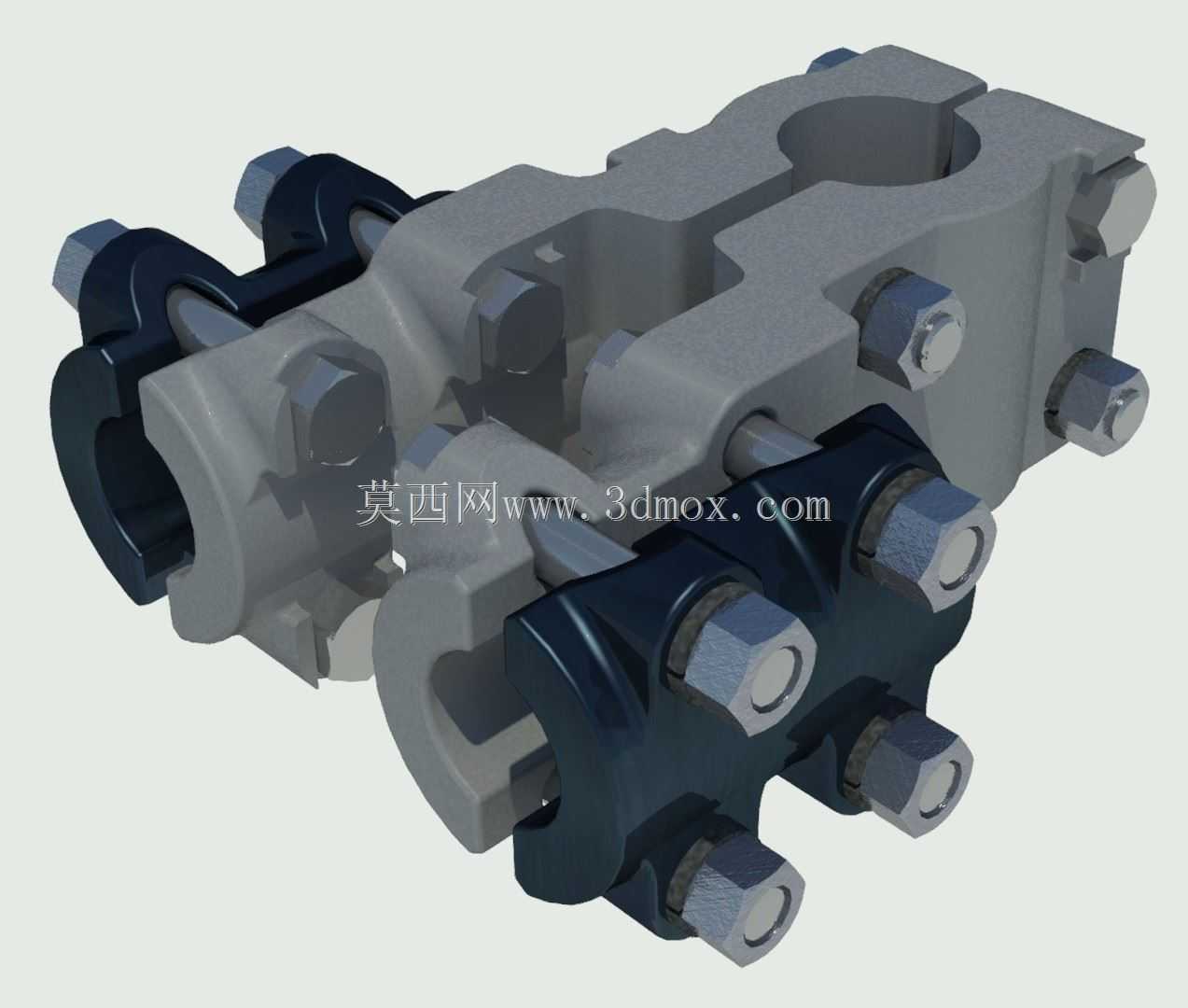

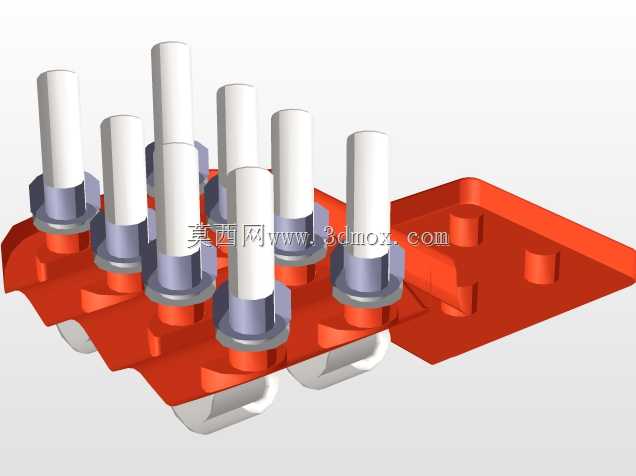

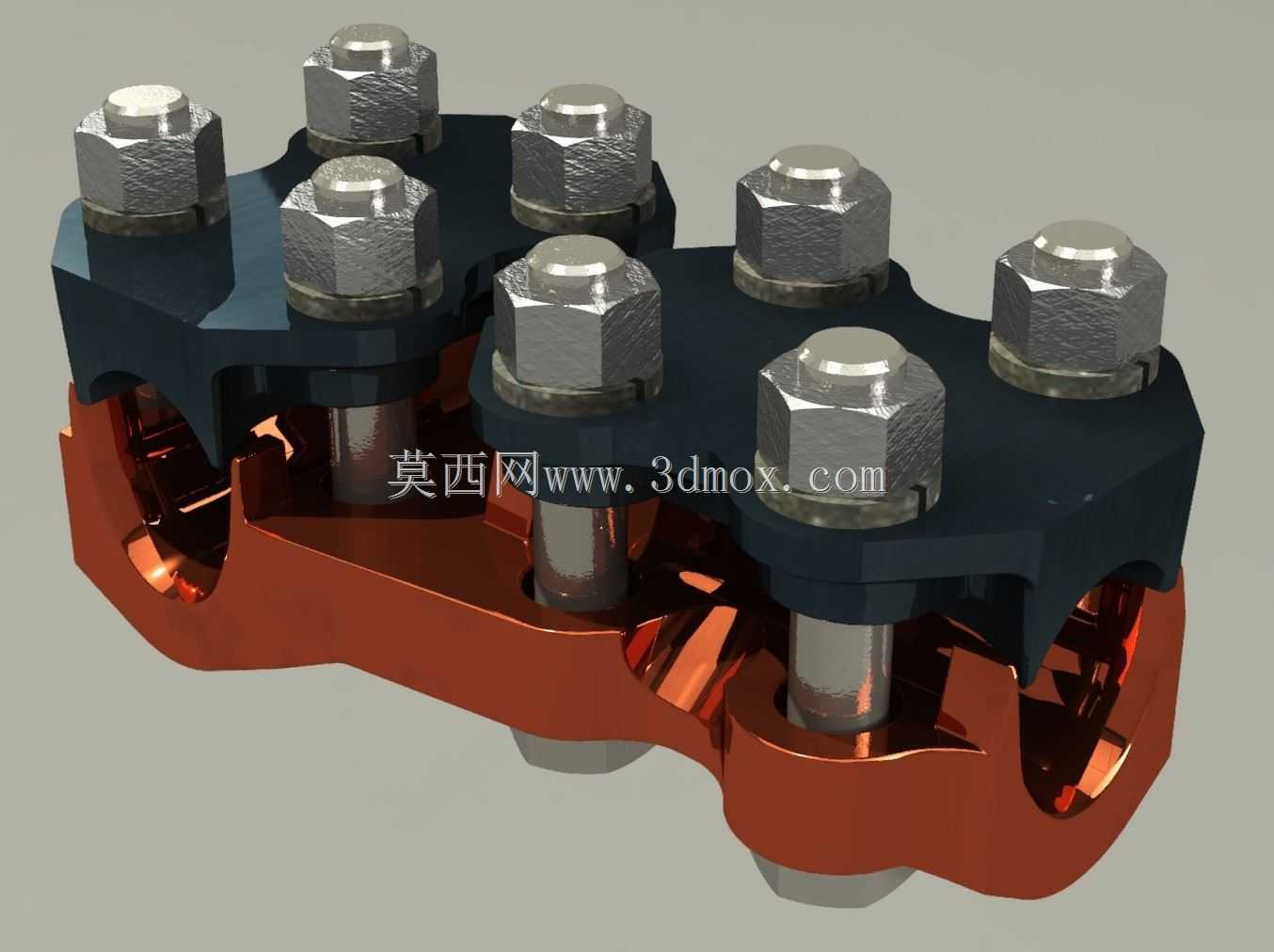

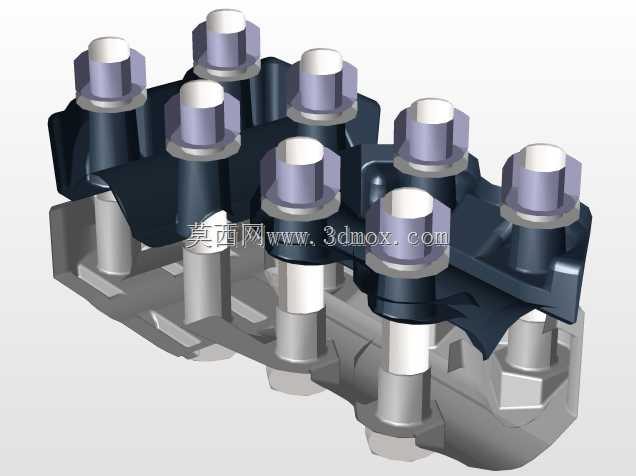

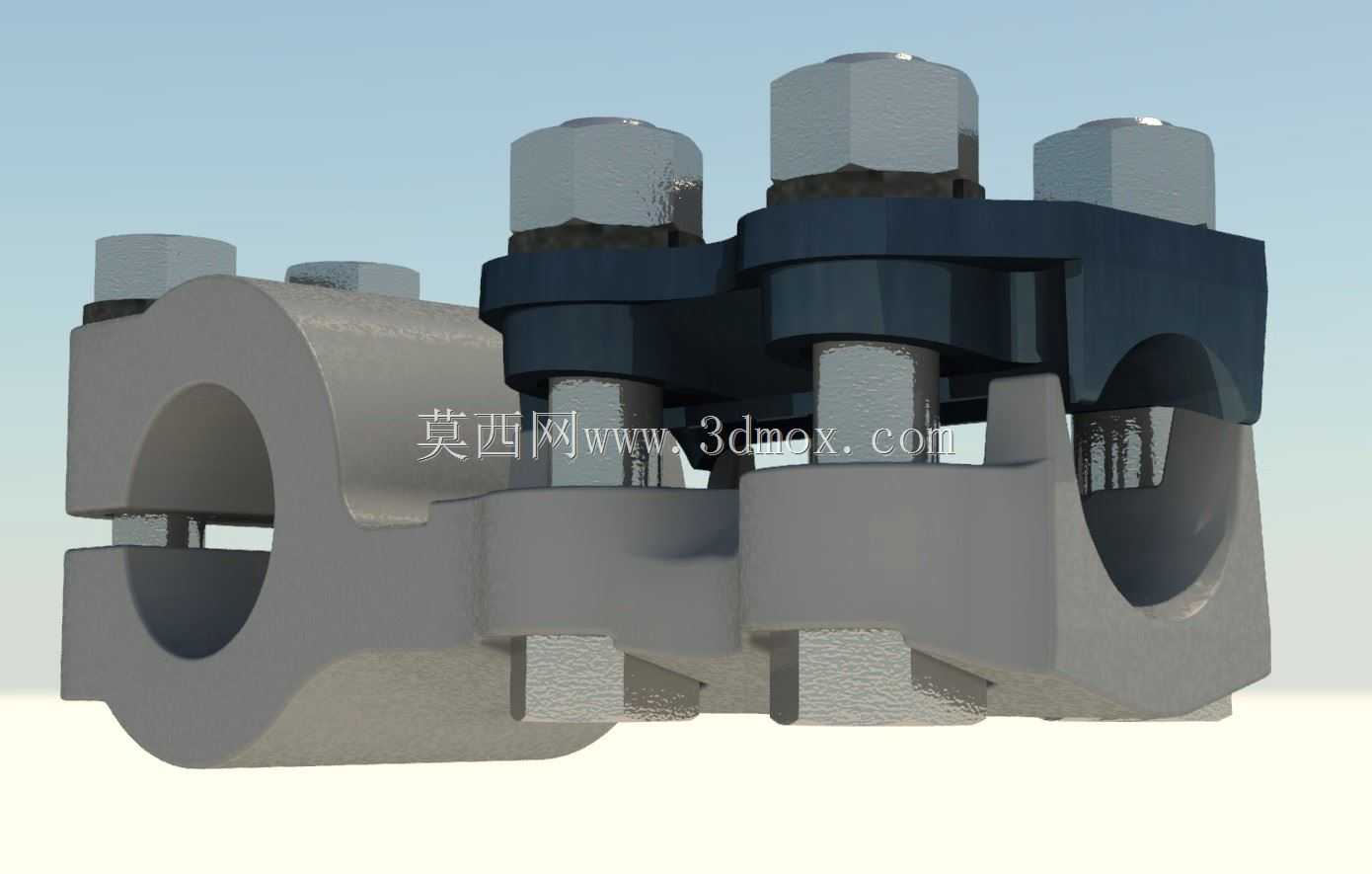

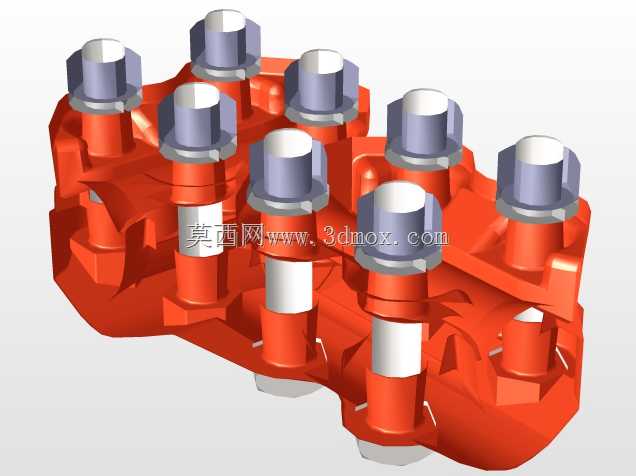

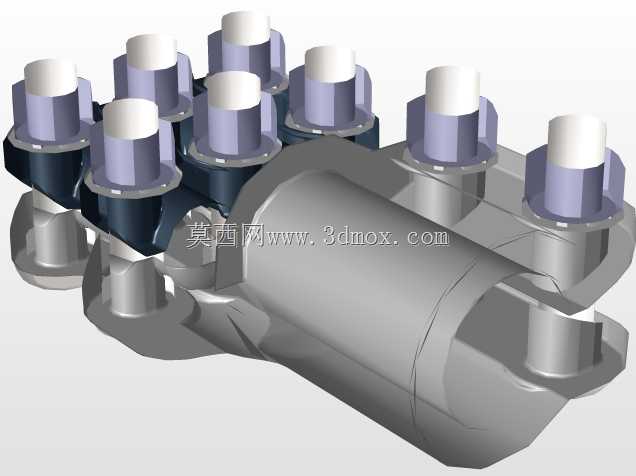

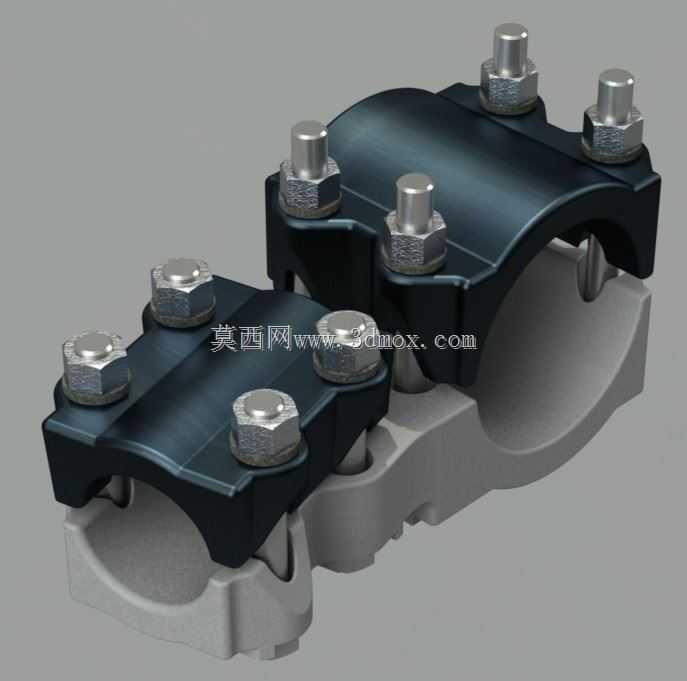

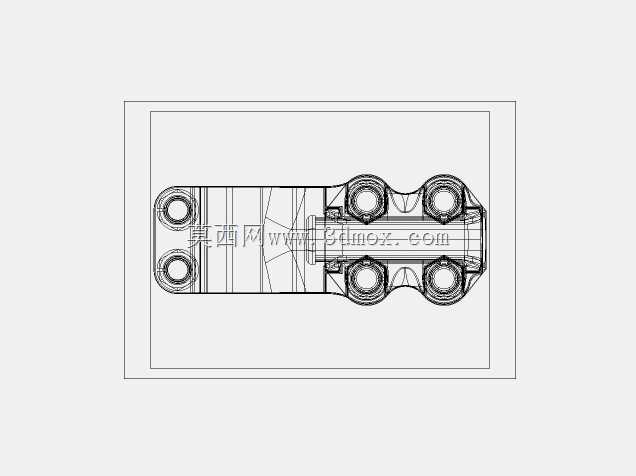

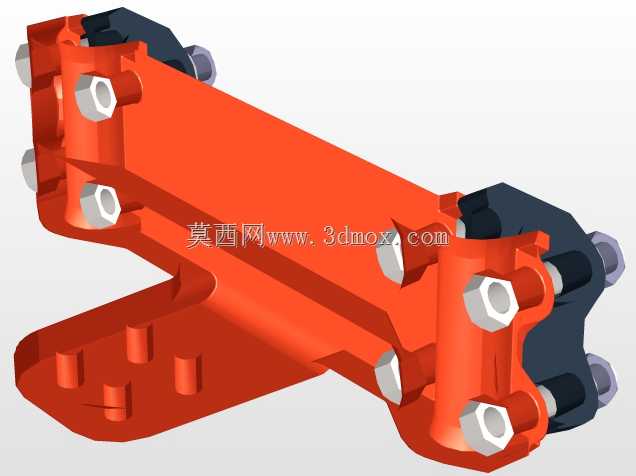

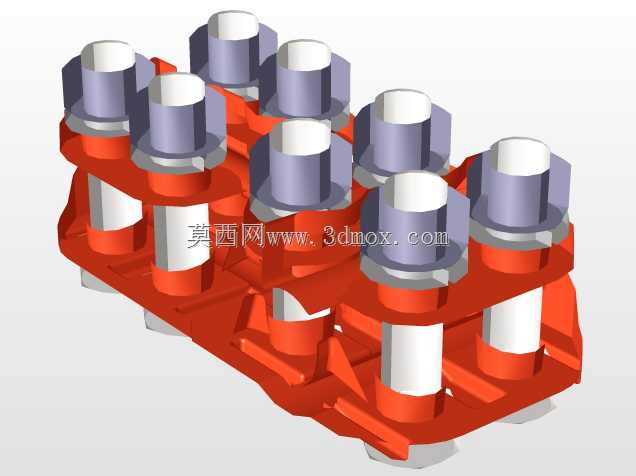

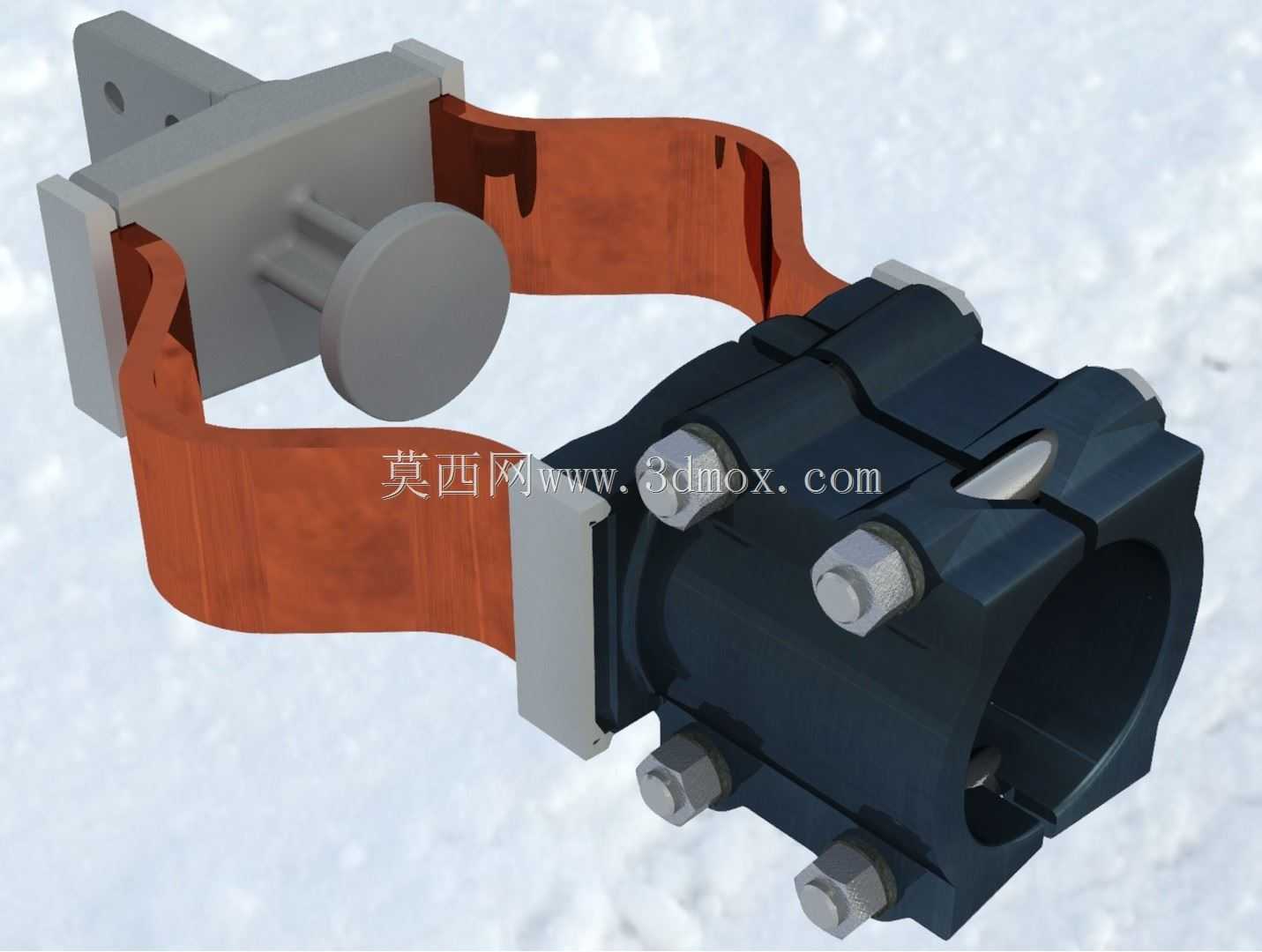

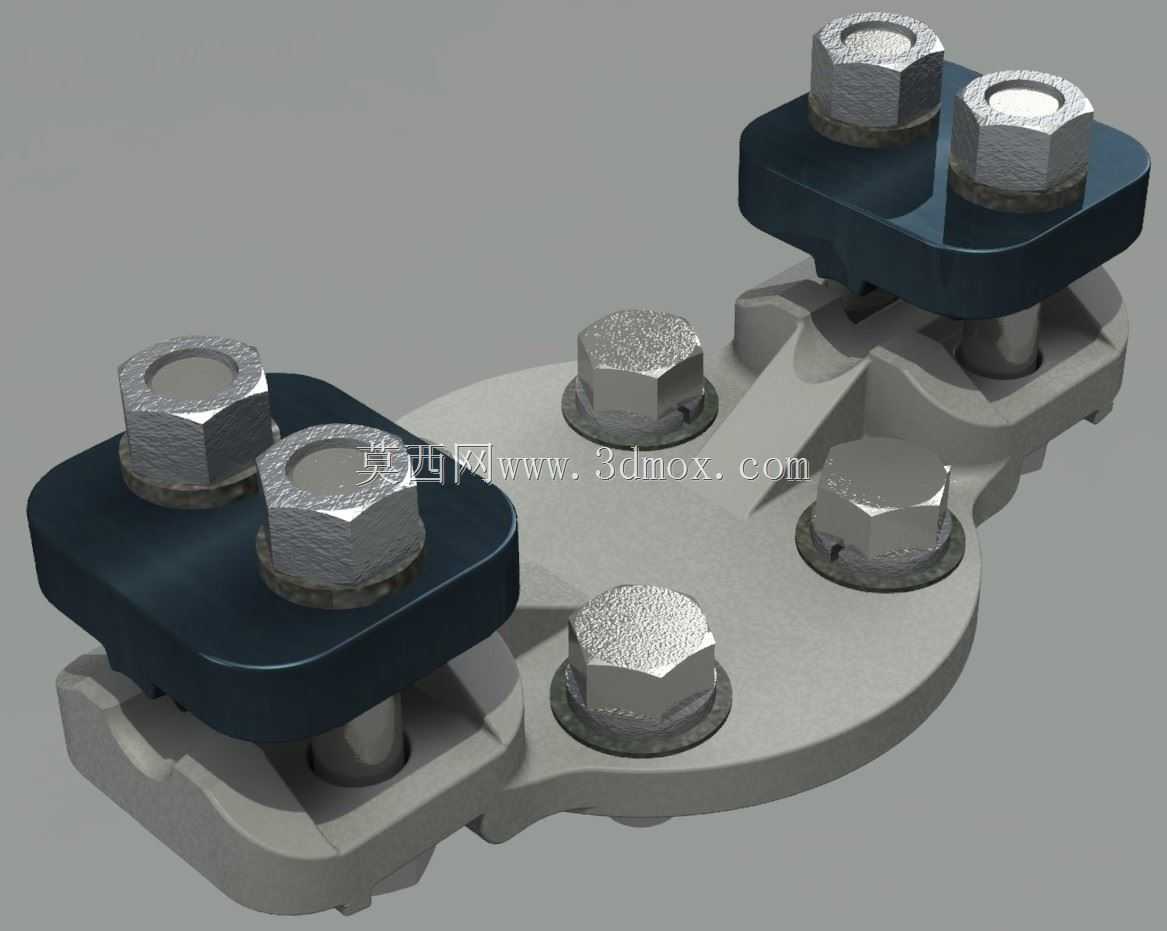

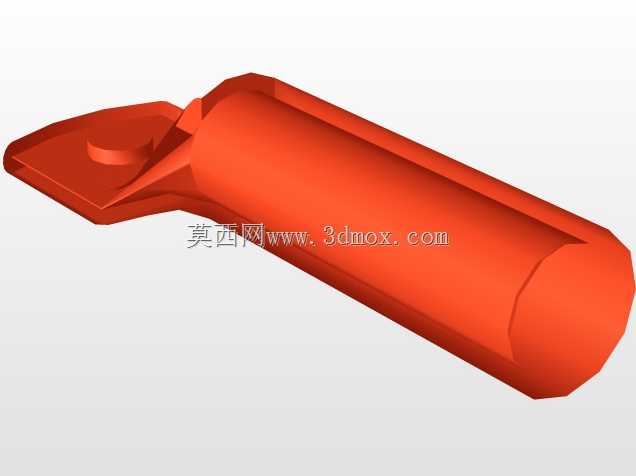

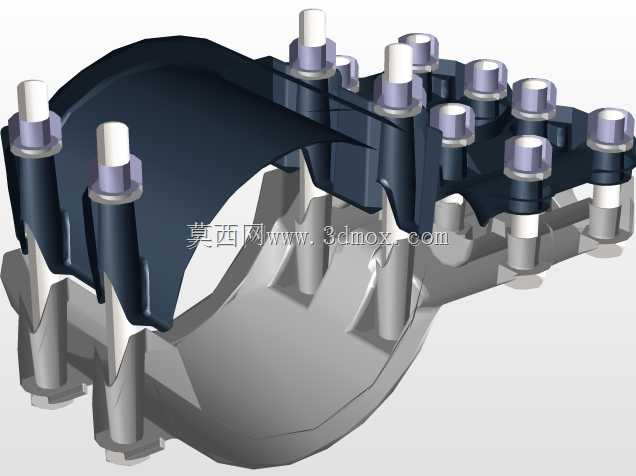

该构件主要应用于变电站高压侧母线与设备端的导电连接场景，承担着大电流导通、机械固定的双重作用，是输配电回路中保障电气连接可靠性的关键部件。从结构设计来看，主体采用高导电铜合金材质，表面做镀覆处理降低接触电阻，同时提升抗户外氧化腐蚀能力，适配变电站户外长期运行的工况要求。构件一端采用多螺栓抱紧式夹装结构，通过六组六角螺栓配合压块实现对圆形母线的周向抱紧，夹紧力可通过螺栓扭矩精准调节，既保证足够的接触面积降低通流温升，又能避免母线受挤压产生形变损伤，夹装端内侧预留防滑齿结构，防止长期运行受电动力、风振影响出现连接松动移位。另一端为平板式安装基座，开设两个圆形安装通孔，孔位间距、孔径尺寸严格匹配对应电气设备的接线端安装边界，安装面做铣平处理保证平面度，降低连接接触间隙，减少接头发热隐患。主体连接段采用变截面加强结构，在夹装端与安装基座之间设置三角加强筋，既提升整体结构刚度，抵御短路电流产生的巨大电动力冲击，又通过截面优化控制电流密度分布均匀性，避免局部电流集中导致的过热问题。设计过程中充分考虑现场安装的操作空间，螺栓排布预留足够的扳手操作余量，无需特殊工装即可完成现场装拆作业，构件整体外形轮廓避开相邻设备的安全绝缘距离，安装后不会缩减带电体的空气间隙，满足高压配电装置的安全规范要求。夹装结构的适配管径覆盖常规变电站硬母线的常用规格范围，可适配不同直径的铜、铝质硬母线，安装基座的孔位设计兼容主流高压开关、互感器设备的接线端子尺寸，无需额外加工转接件即可完成装配。结构的圆角过渡处理避免尖端放电，所有外露边角做倒钝处理，防止安装运维过程中划伤作业人员，同时降低高电压下的电晕起始电压，减少运行过程中的电晕损耗与电磁干扰。
