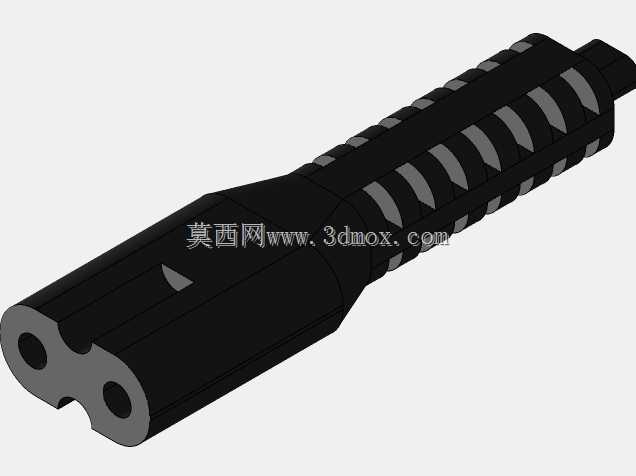

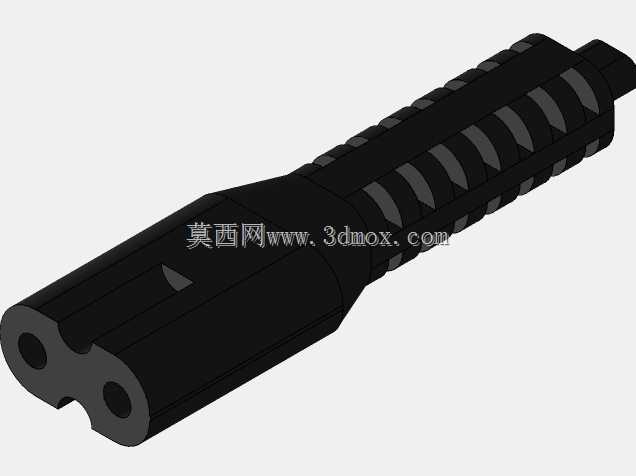

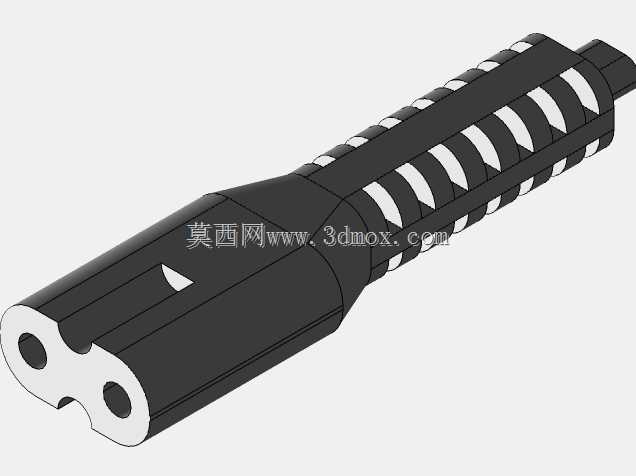

IEC C7八字尾两孔电源连接插头结构

这类两孔八字形电源接头，日常多适配小功率消费类电子设备的交流供电场景，常见于收音机、桌面小型音响、笔记本电源适配器、低功耗数码外设的进线端连接，承担250V电压等级下2.5A额定电流的导通传输作用，属于弱电设备供电链路里的基础接插部件。从结构设计逻辑来看，接头插合端采用对称双圆孔布局，孔位间距与IEC 60320 C7接口标准完全匹配，插合面做了内凹的八字形导向轮廓，插合时能自动校正插入角度，避免插针偏斜导致的接触不良或壳体磨损。接头尾部的线缆衔接段做了多级阶梯式防弯折结构，外表面等距分布的环形防滑凹槽，一方面能增加插拔时的手指摩擦力，方便用户施力完成插拔操作，另一方面凹槽形成的形变缓冲区，可以分散线缆反复弯折产生的应力，避免线缆根部因为长期弯折出现铜丝断裂、外护套开裂的问题，提升接头的日常使用寿命。接头整体采用绝缘阻燃工程塑料注塑成型，壳体壁厚均匀，插合端的金属接触件完全包裹在绝缘壳体内部，仅露出适配插孔的对接端面，能有效避免使用过程中误触带电部件的风险，满足电气安全的绝缘防护要求。从安装适配边界来看，接头整体外形为长条形圆柱过渡结构，插合端最大外径适配标准C7插座的嵌入深度，尾部线缆出口的孔径适配常规两芯扁形电源线，安装时不需要额外的固定结构，直接通过插合的摩擦力即可保持连接稳定性，在设备侧的插座安装空间只要预留出对应长度的插合深度、以及接头本体的径向转动空间，就能完成顺畅插拔，不会和周边的结构件产生干涉。这类接头的建模过程中，需要重点把控插合端孔位的同轴度、两个插孔的中心距公差，以及防弯折槽的过渡圆角设计，既要保证和标准插座的适配互换性，也要兼顾注塑生产时的脱模可行性，避免出现尖角、壁厚突变导致的注塑缺陷，同时外表面的防滑槽深度要控制在合理范围，过深会影响壳体结构强度，过浅则无法起到有效的防滑和应力缓冲作用。在实际设备选型应用中，这类接头不需要额外的锁止结构，依靠插接触面的接触压力即可保持稳定导通，适合需要频繁插拔移动的小型电子设备使用，相比带锁扣的供电接头，操作更便捷，也不会因为锁扣结构磨损导致连接失效。
