安德森SBE160连接器外壳结构设计

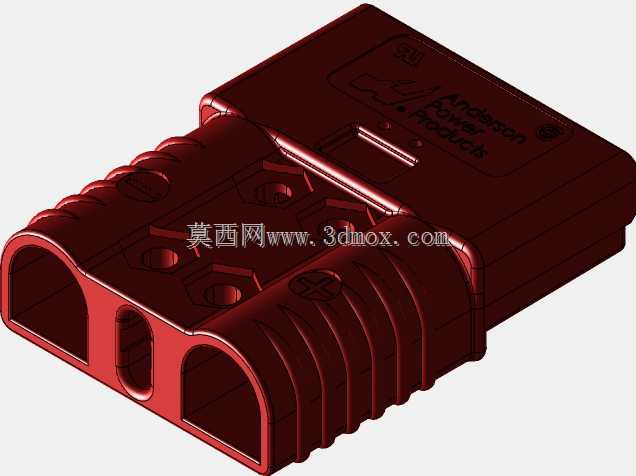

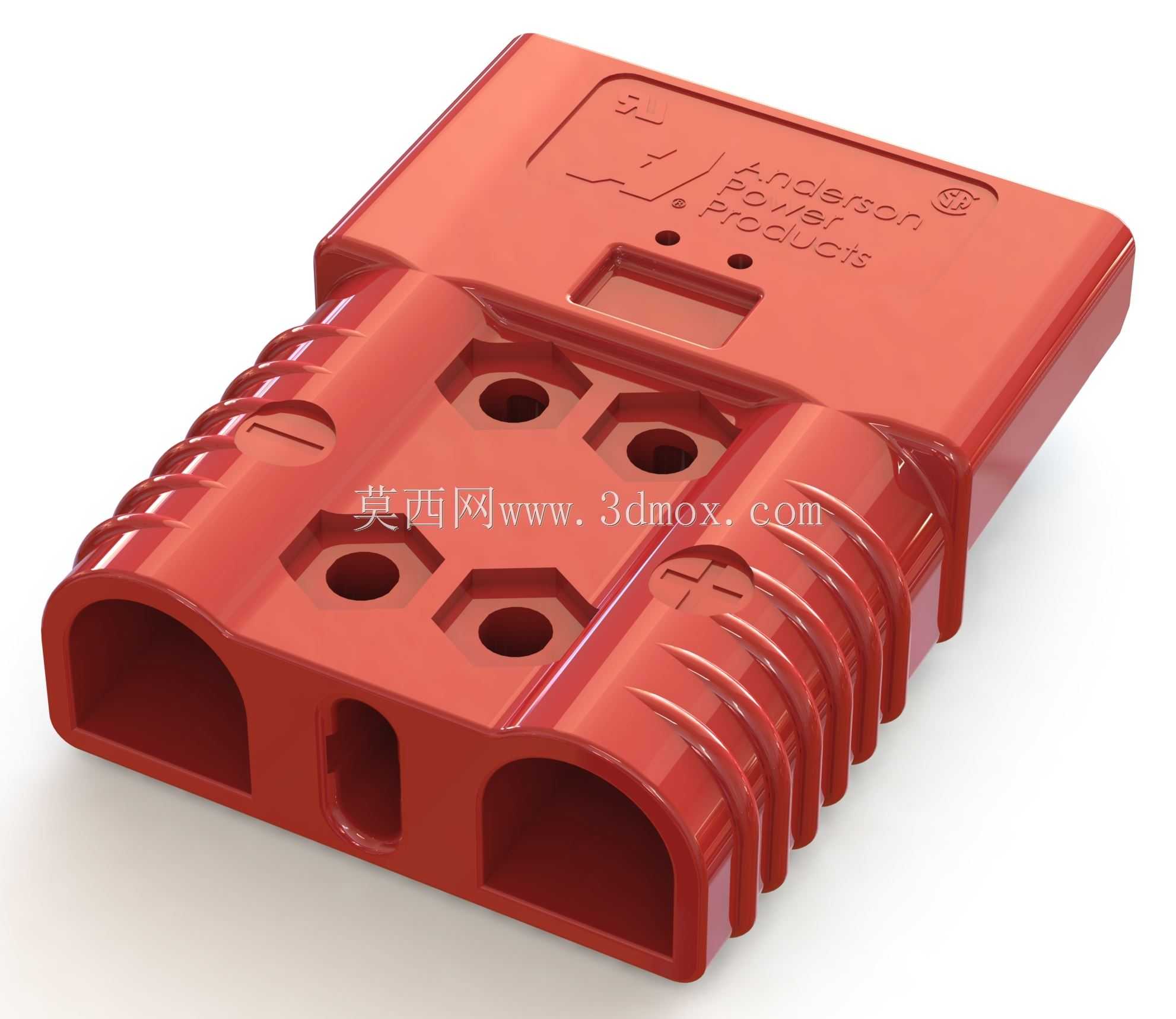

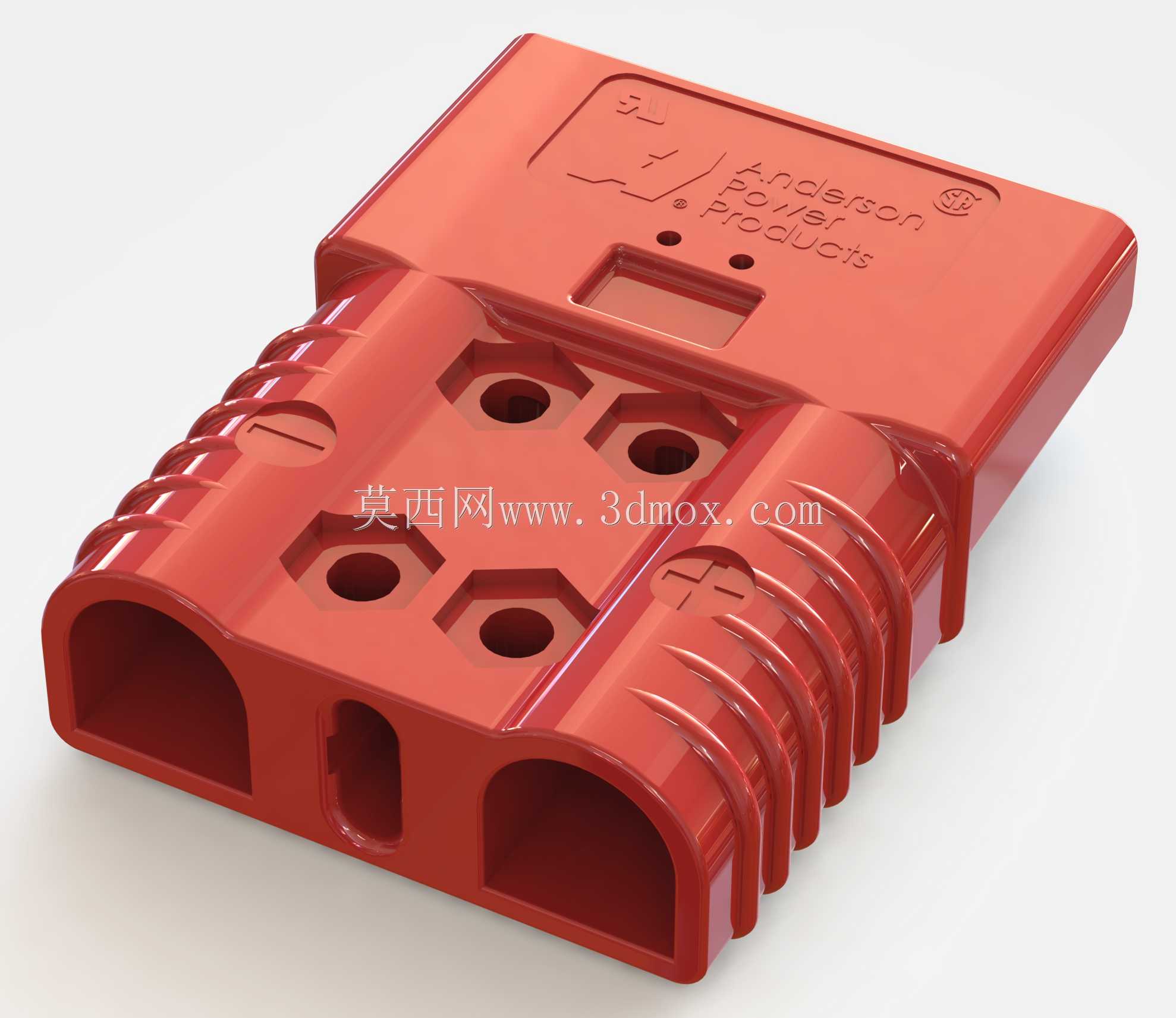

这款连接器外壳主要面向大电流回路的快速接驳场景，常见于电动工业车辆的动力回路、储能系统的簇间连接、直流充电设备的输出端接驳，以及UPS后备电源系统的主回路连接环节，这类场景普遍要求接插件在频繁插拔工况下保持稳定接触，同时具备足够的绝缘防护能力，避免大电流工况下的爬电、误触风险。从结构设计来看，外壳整体采用对称式双腔体布局，两个独立的线缆穿入腔分别对应正负极通路，腔体内壁预留了端子卡位的卡槽结构，装配时插针端子从尾部穿入后可通过卡扣结构与壳体锁止，避免插拔过程中端子出现退针移位的问题。外壳两侧设计了多道连续的防滑肋条，一方面增加插拔操作时的手部摩擦力，即便戴劳保手套操作也能稳定施力，另一方面肋条结构也能提升壳体侧面的结构强度，减少外力挤压导致的壳体变形风险。壳体表面的极性标识采用模内成型的凹凸结构，不会因长期摩擦出现标识磨损，能从根源上避免正负极反插的操作失误，标识旁的品牌标识区域同样采用一体成型结构，保证长期使用的识别度。壳体顶面预留的两个小孔是防呆锁止结构的安装位，配套的固定销穿入后可与对插端的壳体形成机械锁止，避免设备运行过程中受振动影响出现接插件松脱的问题，四个端子安装孔采用六边形沉台设计，装配时端子的法兰面可完全嵌入沉台内，既保证端子安装的同轴度，也能避免端子转动导致的接触不良。从安装边界来看，壳体的对插端面做了导向斜角设计，插拔时可自动校正对位偏差，降低对位不准导致的端子插弯风险，尾部的线缆穿入腔适配对应线径的线缆护套，装配后护套与腔体紧密贴合，可达到基础的防尘防溅效果，满足工业车间、户外储能站点等常规使用场景的防护要求。壳体的壁厚设计经过受力优化，插拔受力区域的壁厚做了局部加厚，非受力区域在保证结构强度的前提下做了适度减薄，兼顾结构强度与材料成本的平衡，整体外形无尖锐棱角，所有边角都做了圆角过渡，既避免装配时划伤操作人员，也能减少应力集中导致的壳体开裂风险。
