Zilmet系列立式膨胀罐成套结构设计

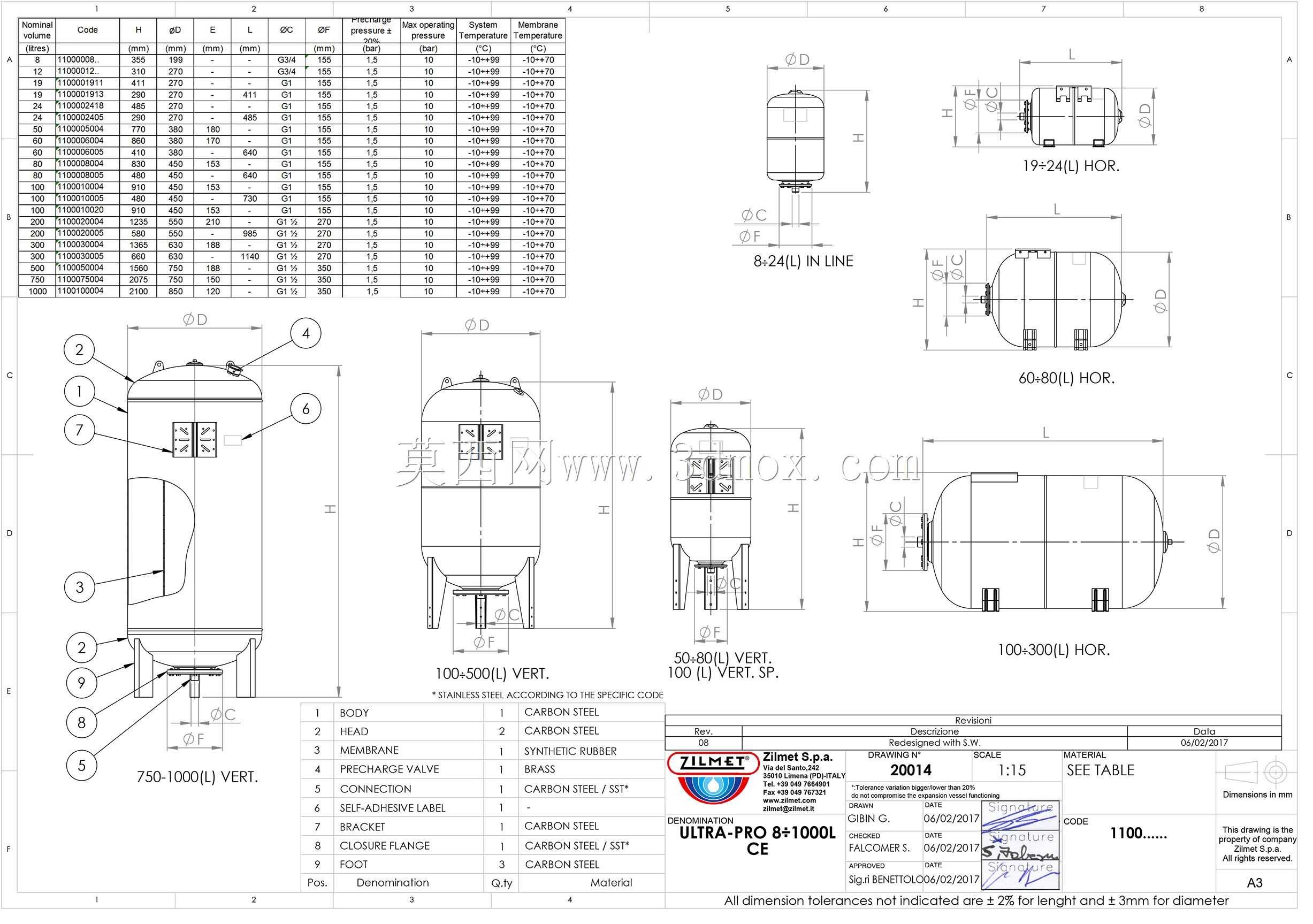

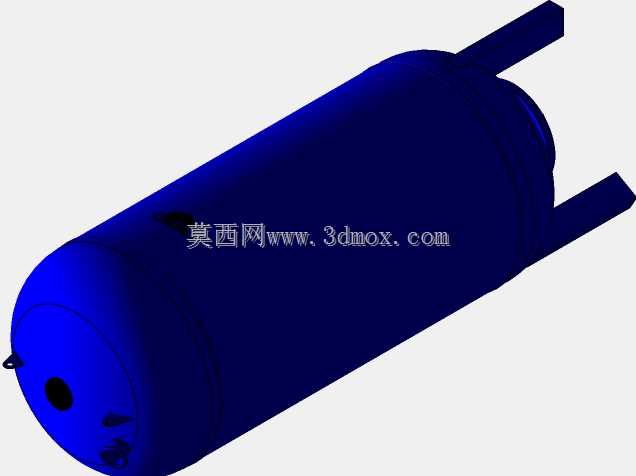

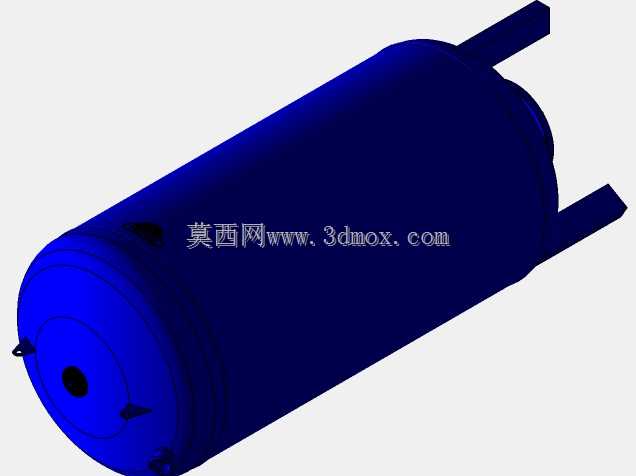

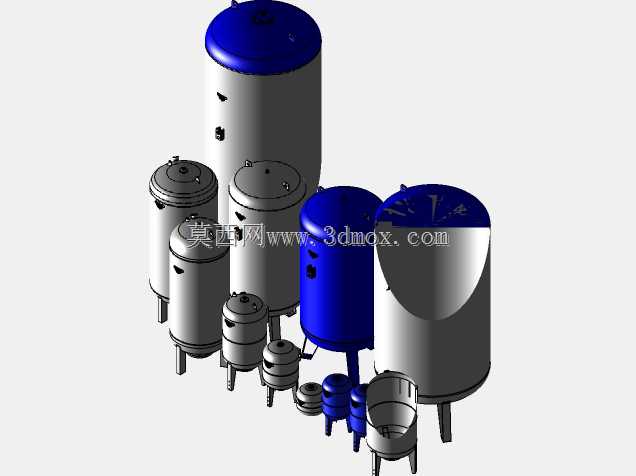

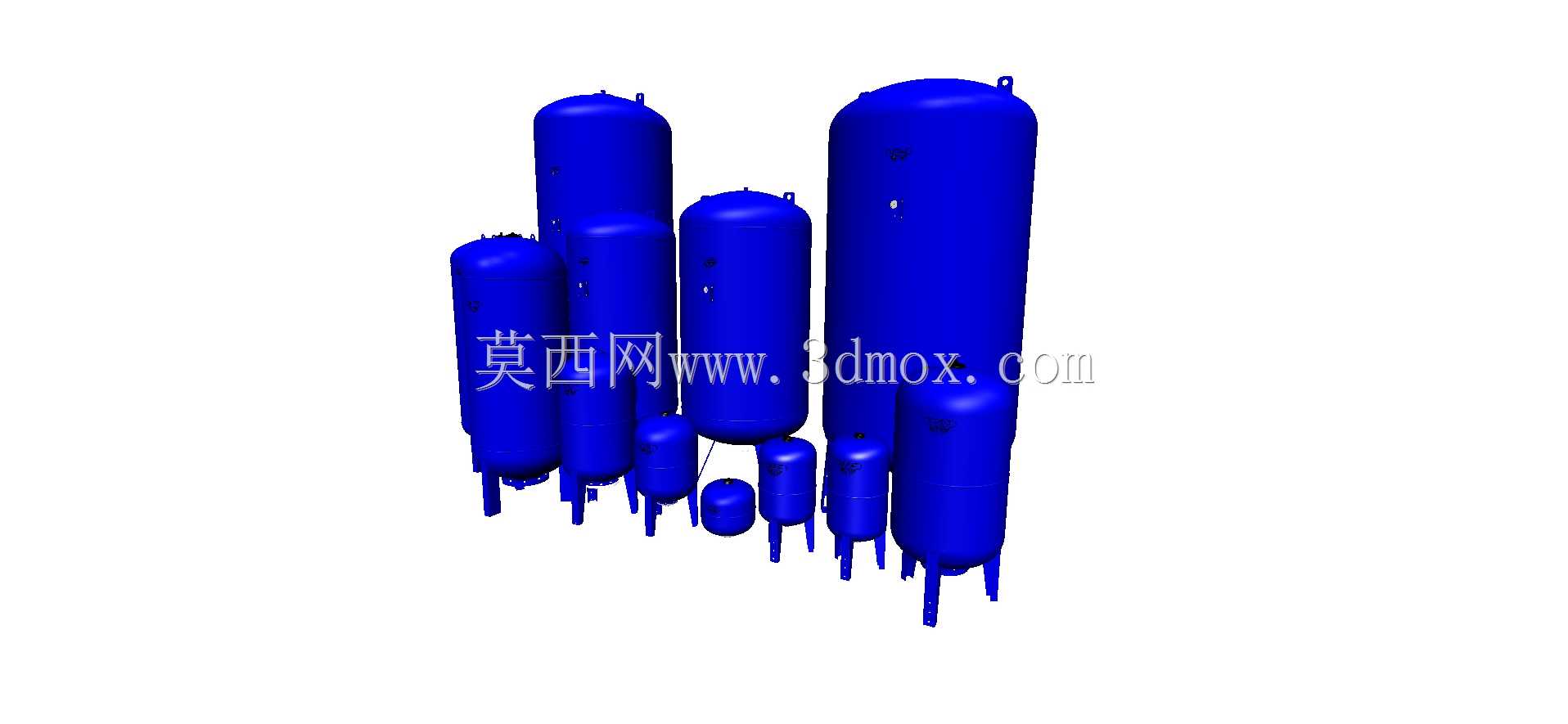

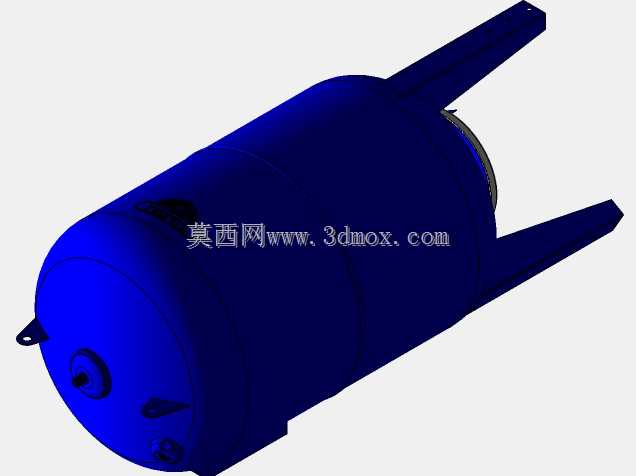

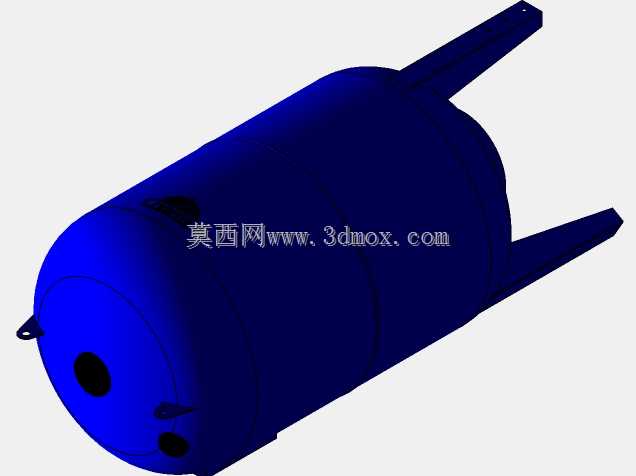

这套立式膨胀罐组的三维建模，完全围绕闭式水循环系统的实际运行需求搭建，覆盖了从35L到5000L全容积梯度的规格，适配10BAR工作压力等级，可直接对接暖通空调、集中供水、太阳能热水系统等场景的定压补水需求。建模过程中优先考虑了现场安装的边界条件，所有罐体均采用支腿式支撑结构，支腿的分布角度、接地尺寸完全匹配常规设备基础的预埋螺栓间距，不同容积罐体的支腿数量随罐体直径、高度做对应调整，小容积罐体采用三支点支撑降低基础施工成本，大容积罐体采用四支点结构保障满载运行时的抗倾覆稳定性。

从功能设计角度看，整套模型还原了隔膜式膨胀罐的核心结构特征，罐体顶部预留的接口可直接对接系统管路、气压检测表与安全泄压阀，罐体的长径比经过优化，既避免了过高罐体带来的安装空间受限问题，也防止过粗罐体占用过多机房平面面积。不同容积的罐体可根据系统水容量灵活选型搭配，小容积款适合分户供暖、小型商用热水系统的压力缓冲，大容积款可满足大型工业循环水系统、区域供暖管网的膨胀量吸纳需求，运行时可有效吸收水温变化带来的水体积膨胀量，稳定系统管网压力，避免管网压力频繁波动触发水泵误启停，也能缓冲水锤冲击对管路阀门、换热设备的损伤。

建模时对罐体的外形细节做了工程化还原，包括罐体顶部的吊耳结构，方便现场吊装就位时的吊点挂载，罐体底部的排污接口位置预留了足够的操作空间，方便后期维护时的积液排放。整套模型的装配逻辑完全匹配实际生产组装流程，罐体的焊缝位置、接口螺纹规格、支腿焊接位置都做了对应呈现，结构设计人员可直接基于该模型完成管路排布、设备基础设计、机房空间布局校核，也可作为选型阶段的直观参考，快速匹配对应项目所需的膨胀罐规格与安装空间，避免选型 mismatch 导致的现场安装返工。
