锅炉维护梁安装式脚手架结构设计

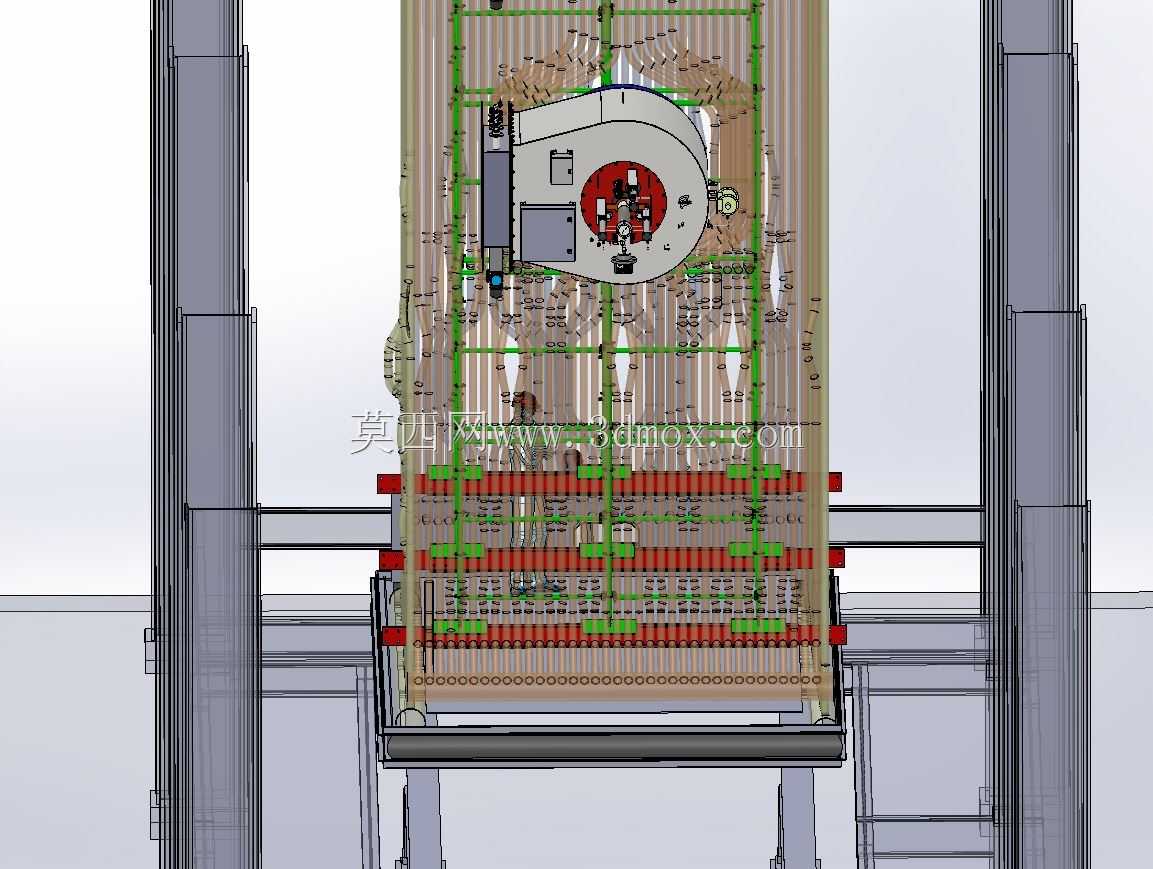

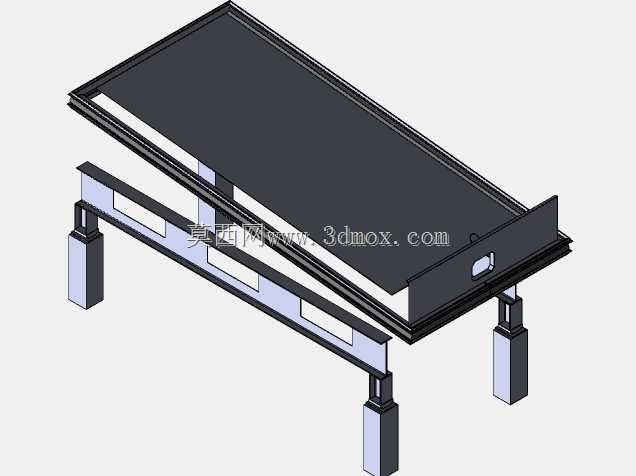

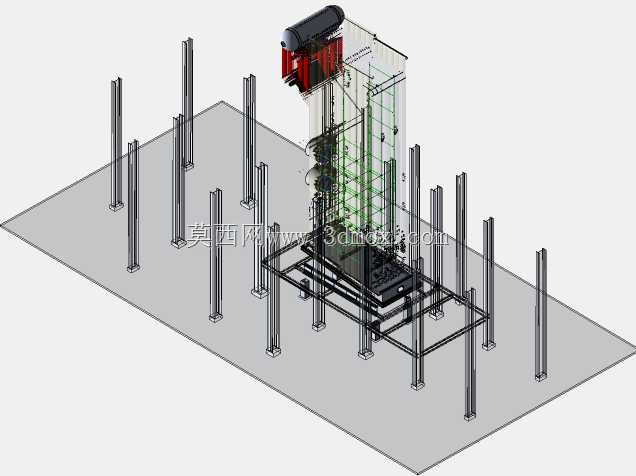

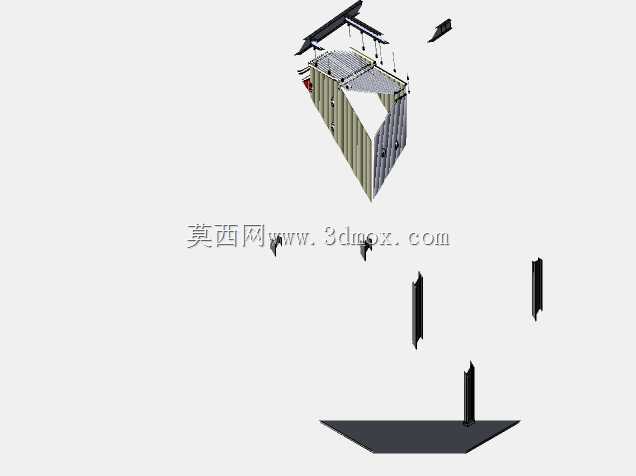

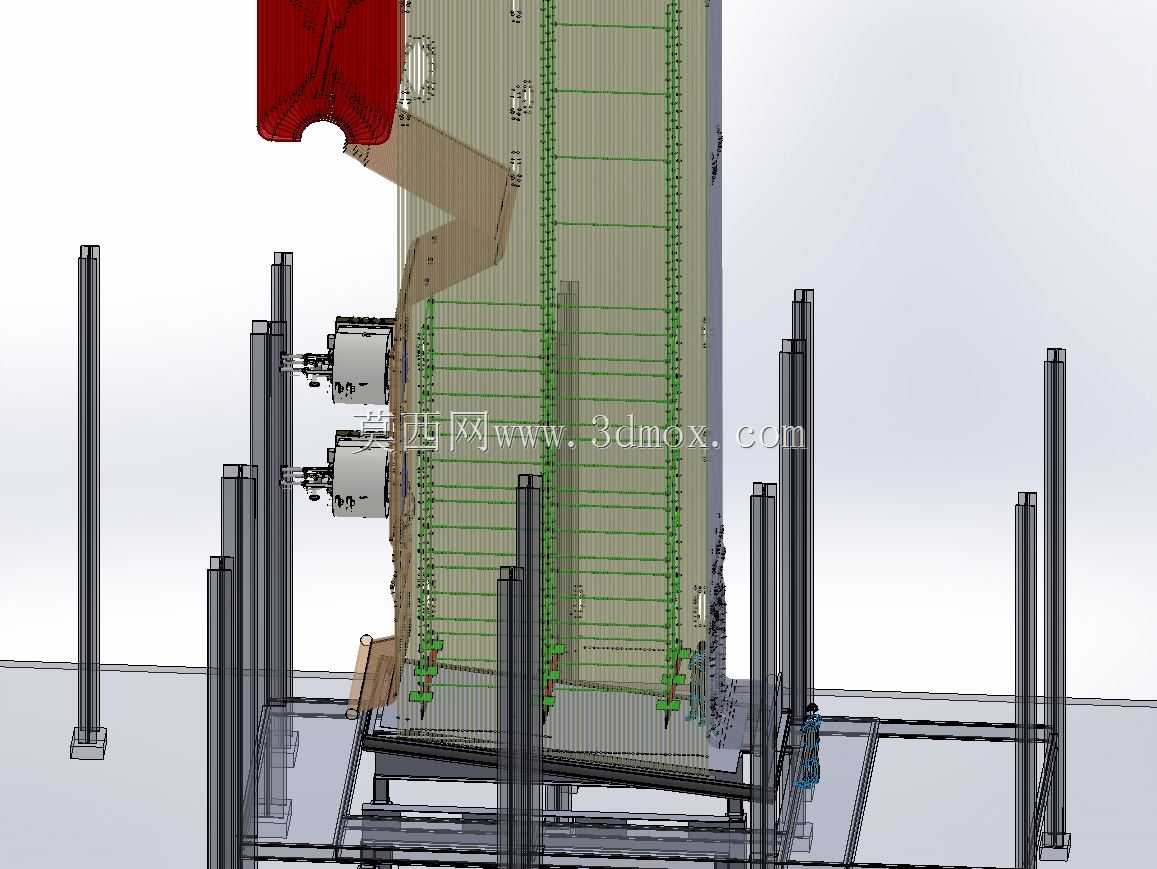

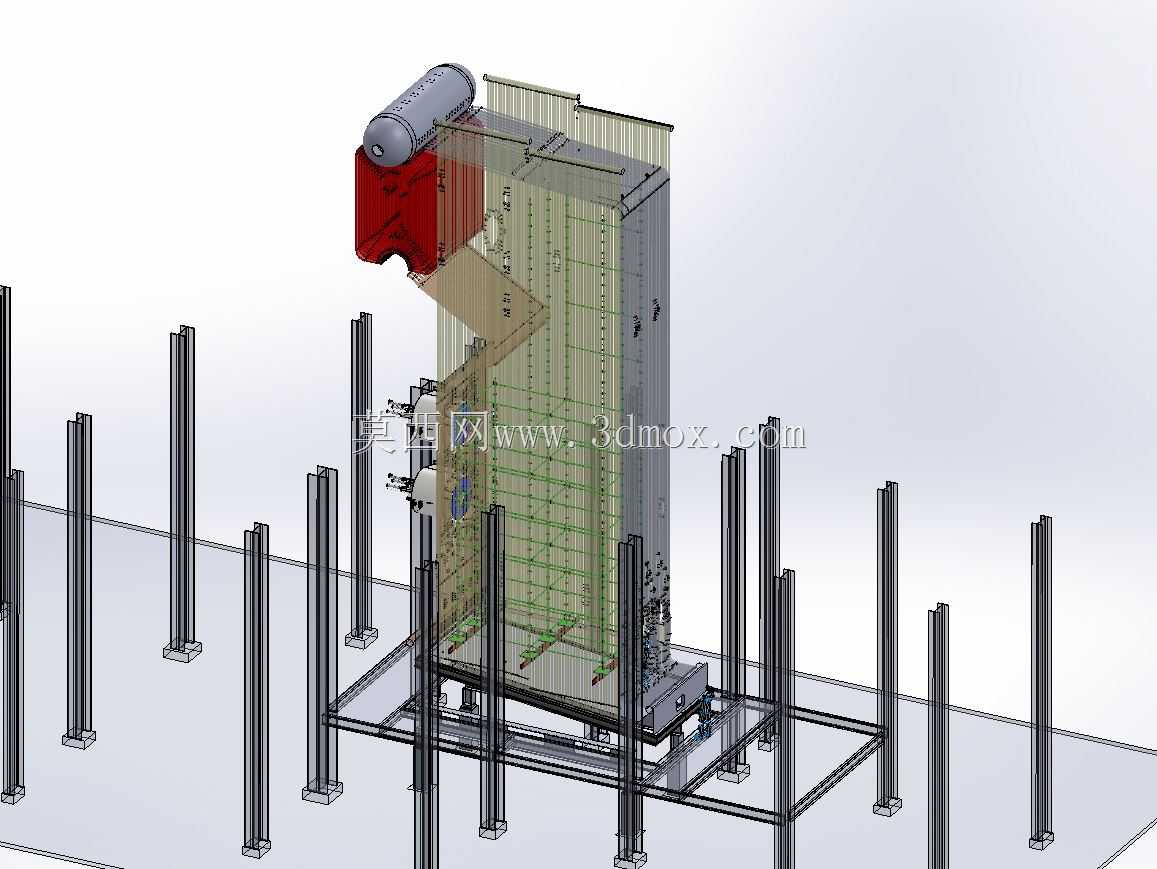

在电站锅炉、工业锅炉的日常运维与停炉检修场景中，作业人员需要抵达炉体侧壁、顶部汽包、集箱等不同高度位置开展焊缝检测、保温更换、部件调校、清灰除焦等作业，传统脚手架多依托炉前移动式格栅搭设，不仅搭设周期长，还会占用格栅通行空间，影响检修期间物料转运与其他工序并行开展，甚至存在格栅承重超限引发的安全隐患。这套脚手架结构直接将支撑生根点设置在锅炉本体的维护梁上，完全避开移动式格栅区域，从根源上解决了传统搭设方式的空间冲突问题。从结构设计逻辑来看，整套支撑体系采用多根竖向承重立柱作为主要传力构件，每根立柱底部通过适配维护梁截面的固定支座与梁体锁紧，无需在锅炉承压部件上额外焊接临时固定点，避免对炉体本体造成额外损伤，也省去了后期焊疤打磨、无损检测的工序。立柱之间通过横向连系梁、斜向支撑形成稳定的空间桁架结构，作业平台层沿锅炉高度方向分层设置，平台边缘预留与炉体巡检通道对接的接口，作业人员可直接从炉体固有走台步入脚手架平台，无需额外搭设过渡通道。设计过程中充分考虑了锅炉现场的安装边界：竖向立柱的排布完全避让炉体外部的汽水管道、阀门组、仪表测点等附属部件，不会干涉原有管线的操作与检修；平台与炉体外壁的间隙控制在安全范围内，既避免作业人员失足坠落的风险，也不会刮蹭炉体外壁的保温层；顶部作业层的高度刚好匹配汽包的检修操作面，作业人员无需额外垫高即可完成汽包人孔拆装、水位计调校等常规操作。整套结构的构件均采用模块化拆分设计，单根构件重量控制在人工可搬运范围内，无需大型吊装设备即可完成现场拼装与拆除，构件之间采用标准紧固件连接，可根据不同容量锅炉的维护梁间距、检修高度调整立柱排布与平台层数，适配不同型号锅炉的检修需求。在承重性能设计上，每层平台均按检修作业人员、随身工具、小型替换部件的总荷载预留足够安全余量，连系梁与斜撑的排布经过受力优化，在保证整体结构刚度、避免作业时出现明显晃动的前提下，尽可能减少构件数量，降低整体自重，减小对维护梁的附加荷载，也能缩短现场搭设的工时。
