卧式管壳式蒸汽热交换设备结构设计

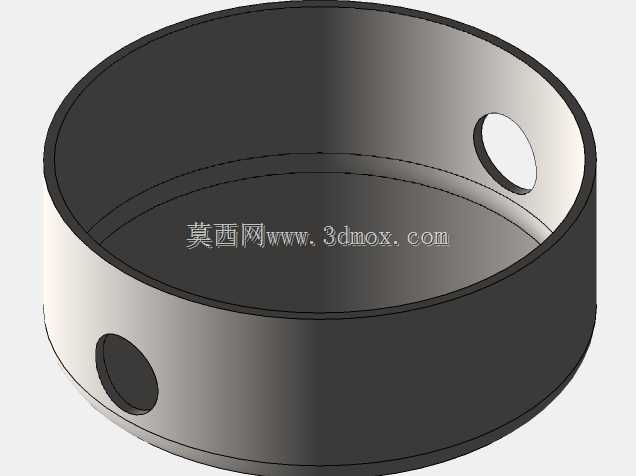

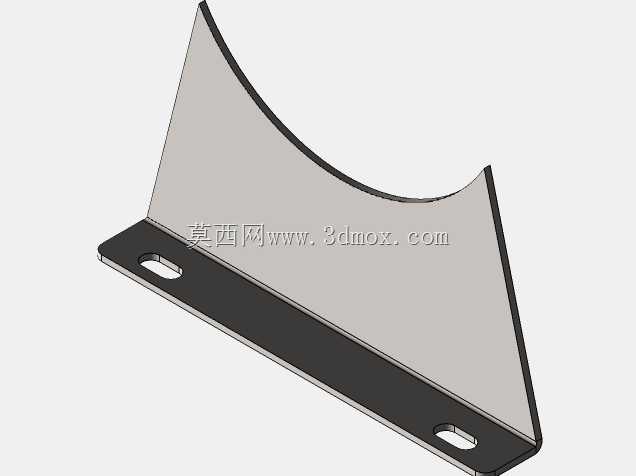

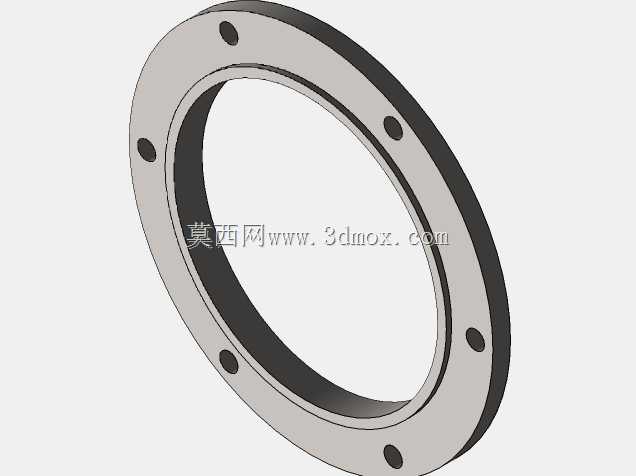

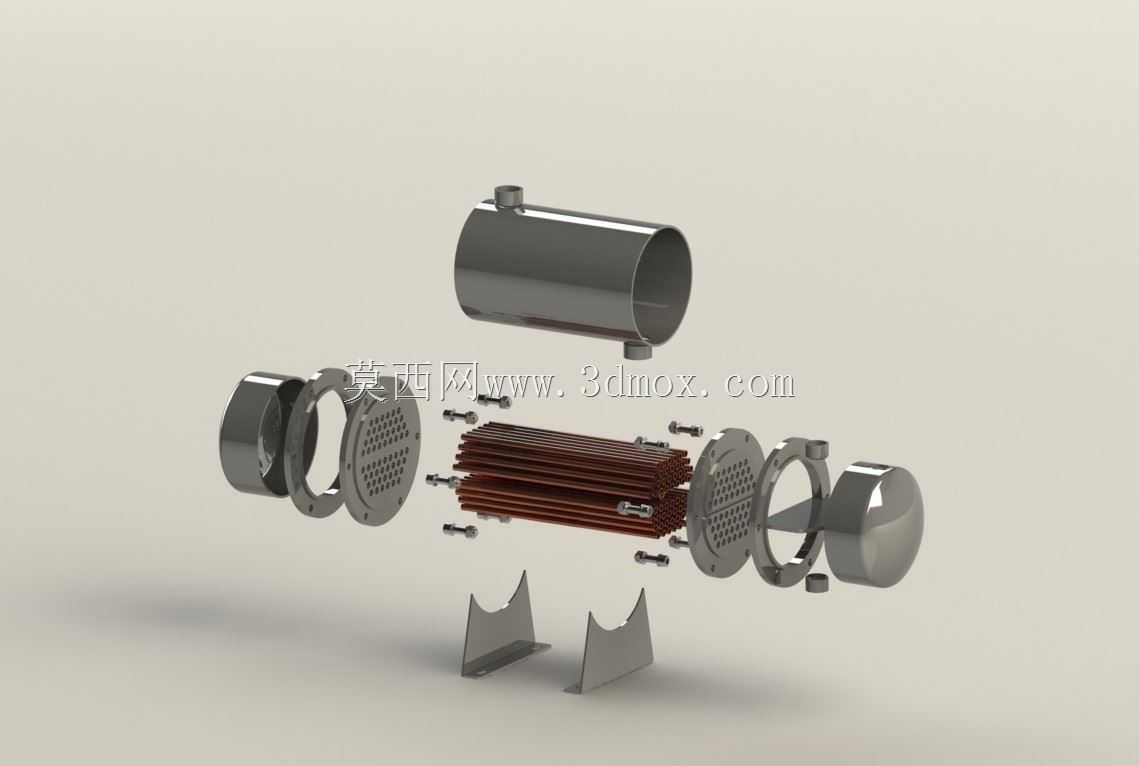

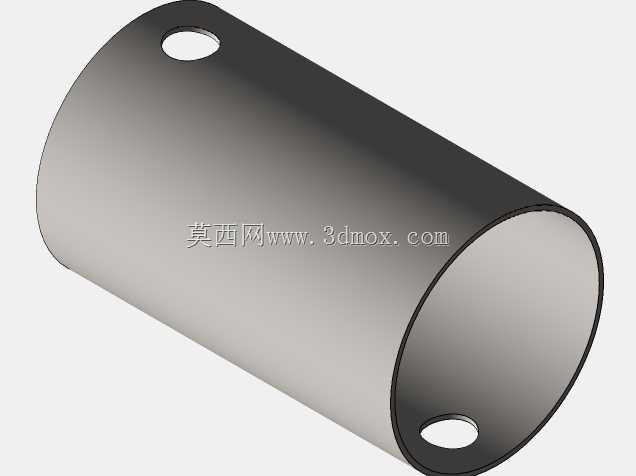

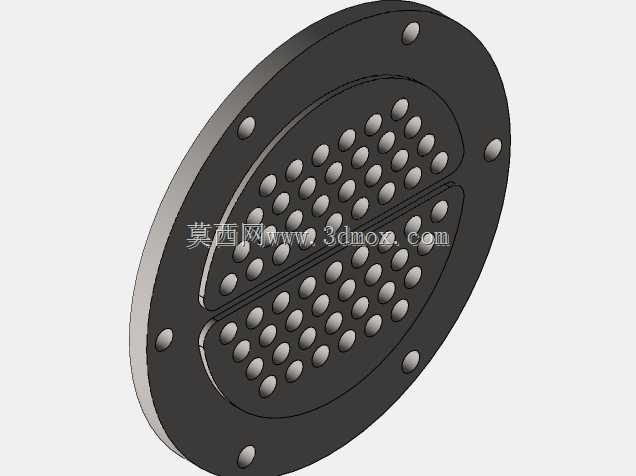

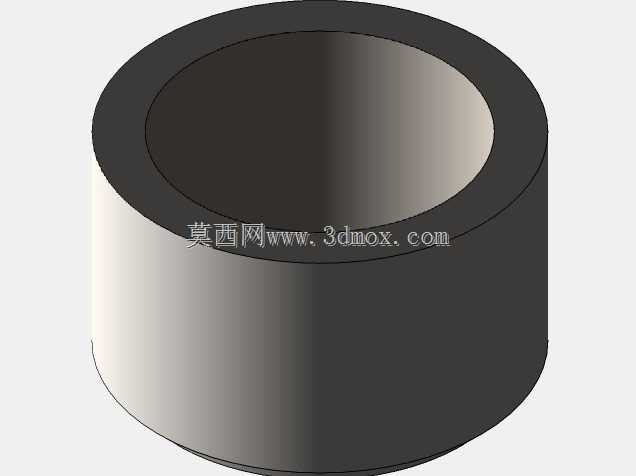

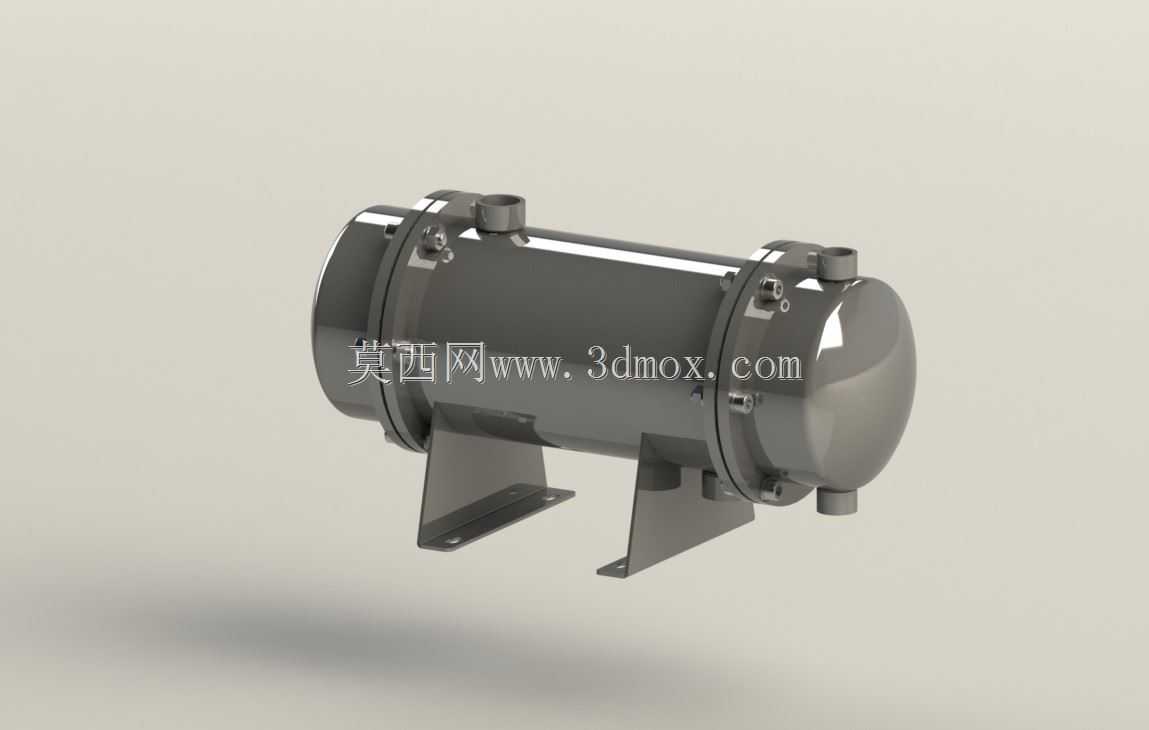

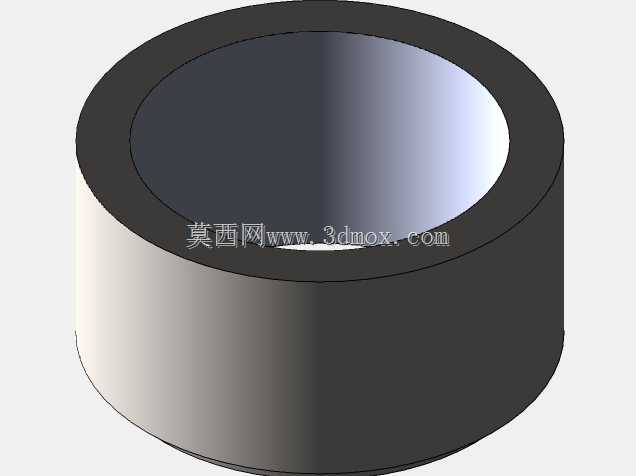

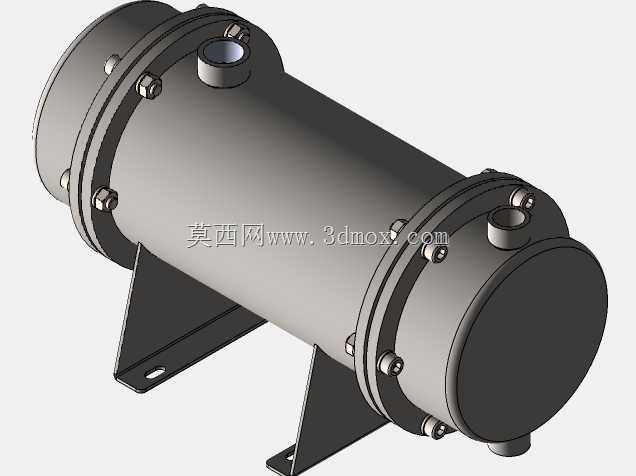

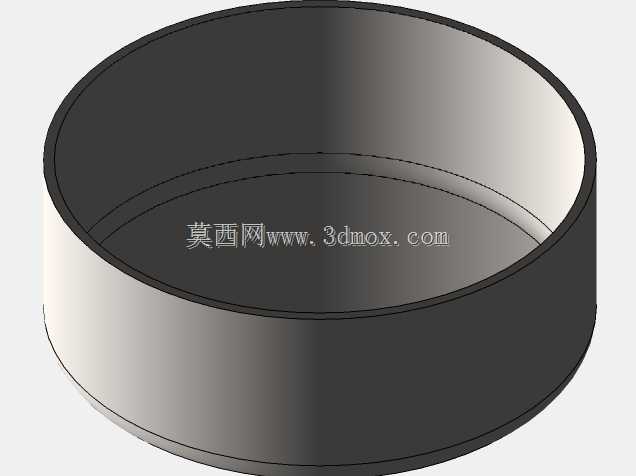

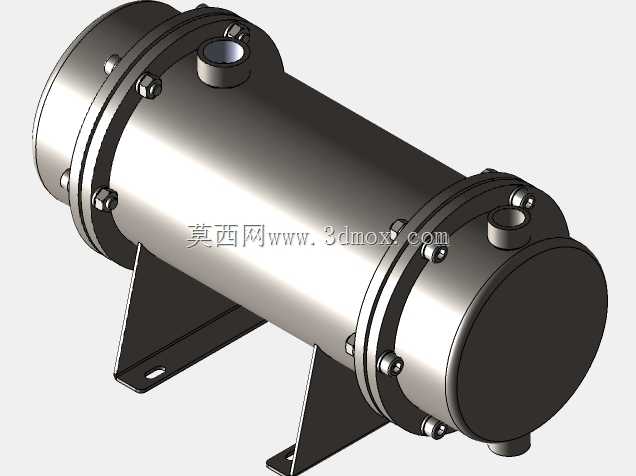

这款卧式管壳结构的蒸汽换热设备，主要面向工业生产中需要实现蒸汽与工艺介质热量传递的场景，常见于化工生产工段的工艺介质预热、暖通系统的汽水换热、食品加工流程的物料升温、制药行业的纯化水加热等工况，承担两种不同温度流体间的热量传递职能，让高温蒸汽的潜热通过换热管壁传递给待加热介质，同时实现蒸汽的冷凝回收，降低生产过程的热能损耗。从结构设计逻辑来看，整体采用卧式圆筒承压壳体布局，两端采用标准椭圆封头结构，相比平封头能够更好地承受内部工作压力，降低壳体壁厚需求，控制设备整体重量。壳体两侧布置的鞍式支座是卧式承压设备的典型支撑结构，支座上预留的安装螺栓孔可以直接与设备基础或者钢架平台固定，安装时需要注意两支座的水平度偏差控制，避免壳体额外承受附加弯曲应力，影响长期运行的密封可靠性。设备本体上的接口做了明确的功能区分：壳体上部的小口径接口用于蒸汽导入与不凝性气体排出，下部接口用于冷凝水的排出，两端封头区域的接口则对应换热管侧的介质进出，这种分腔设计可以让两种换热介质完全隔离，避免出现串液问题。设计过程中，换热管与管板的连接采用了强度胀加密封焊的结构形式，能够应对温度变化带来的热胀冷缩位移，减少接口处的泄漏风险；壳体上预留的小直径接口可用于安装温度、压力检测元件，方便运行过程中实时监控换热工况，及时调整介质流量匹配实际热负荷需求。从安装边界来看，设备整体重心沿筒体轴线分布，鞍式支座的间距设置充分考虑了筒体的挠度变形控制，避免跨距过大导致筒体中部下垂变形，影响换热管与管板的连接可靠性；设备周边需要预留足够的操作空间，满足后期检修时封头拆卸、换热管清理更换的操作需求，两端封头位置的操作净距需要大于封头本身的拆卸长度，避免后期维护时需要整体挪动设备。设备外表面做了圆滑过渡处理，所有焊接位置均做了打磨清根处理，既减少了应力集中点，也能降低外部保温层施工的难度，实际安装时可以根据现场环境温度需求，在壳体外部包覆对应厚度的保温材料，减少设备运行过程中的热量散失，提升整体换热效率。
