家用分布式小型风力发电涡轮机组结构

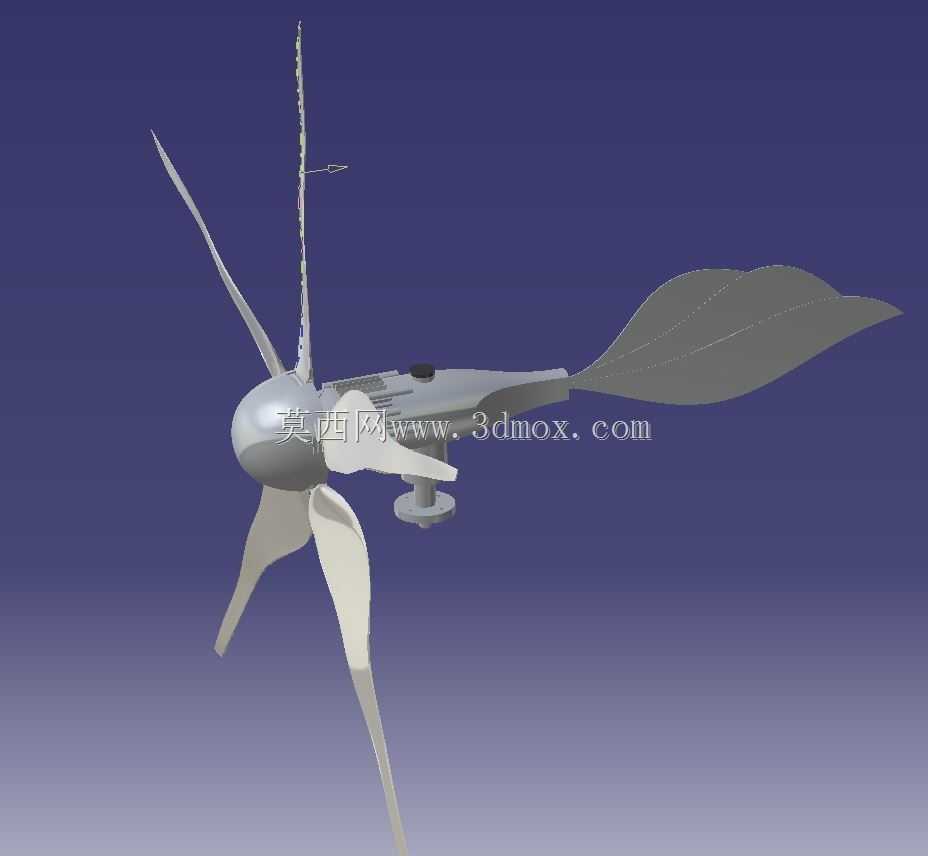

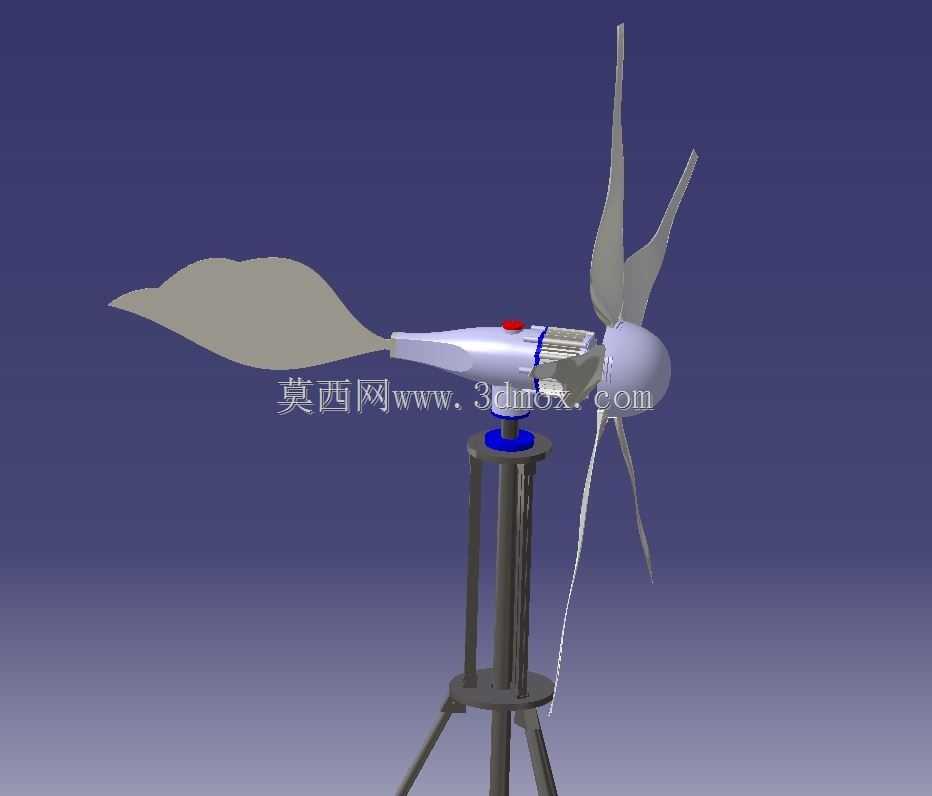

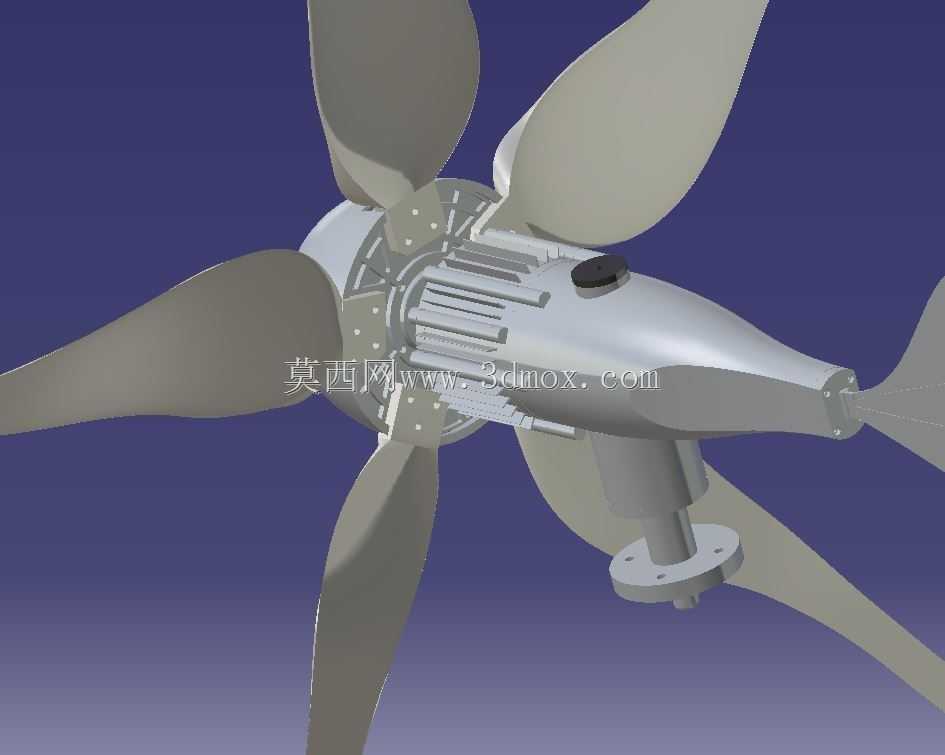

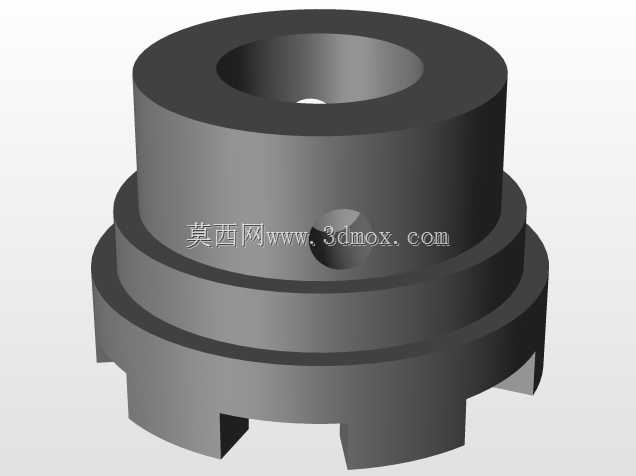

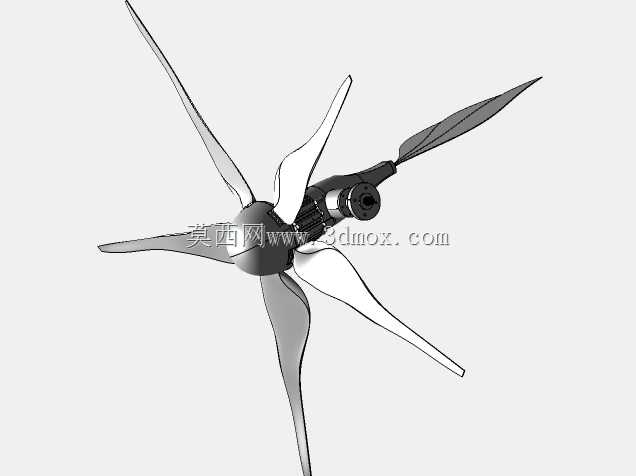

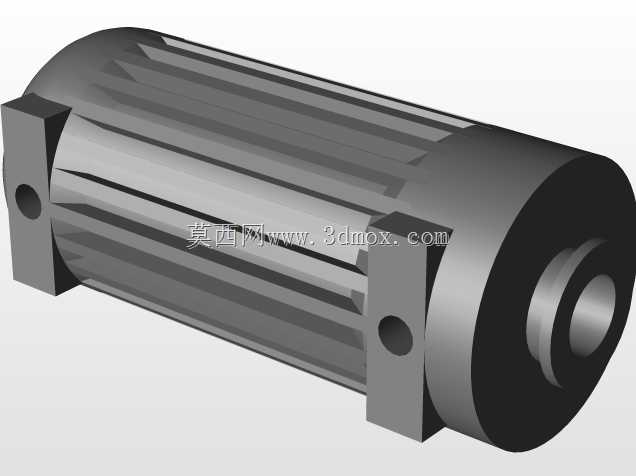

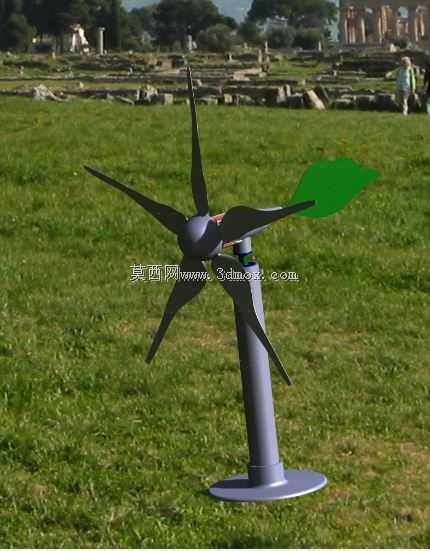

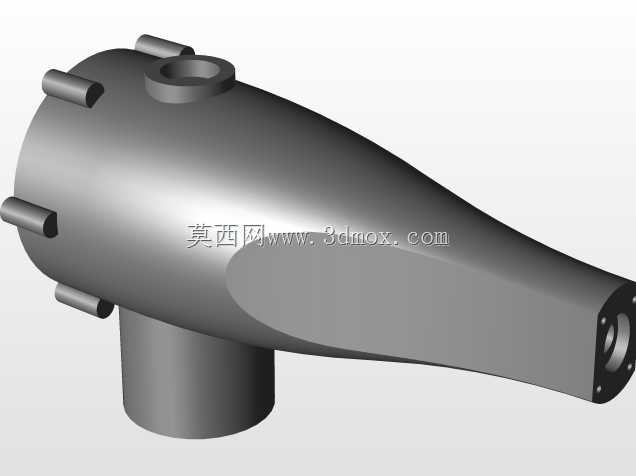

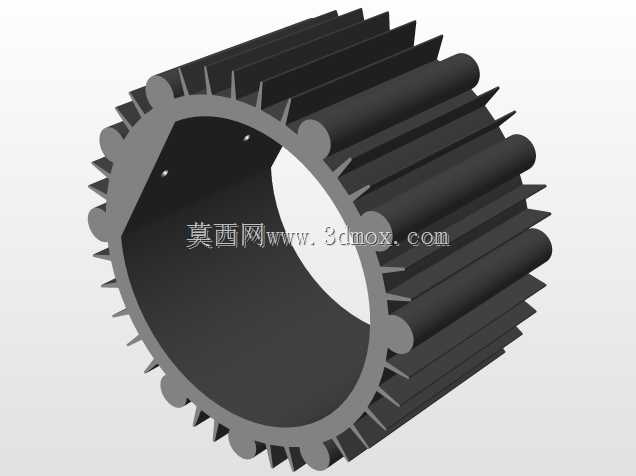

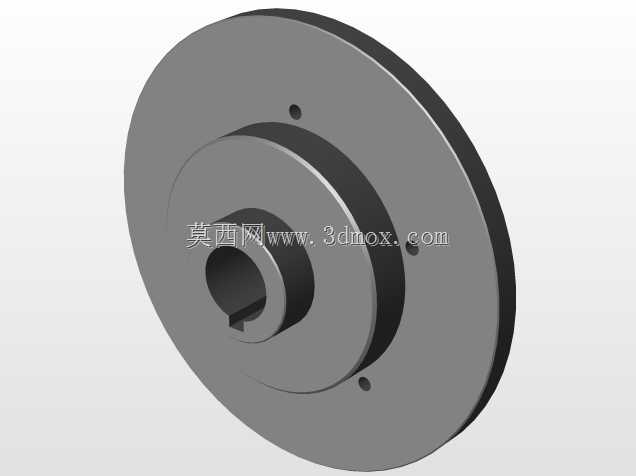

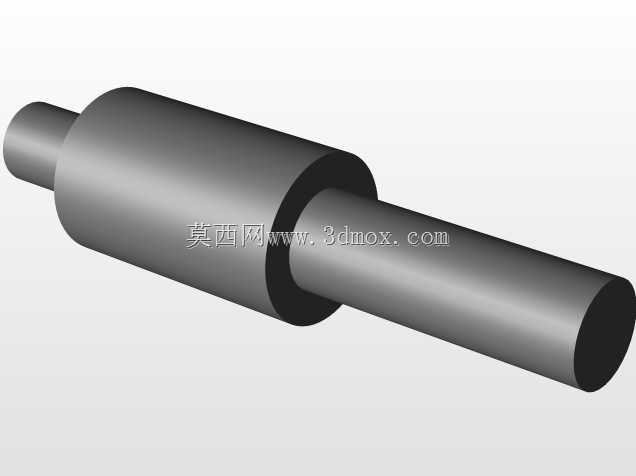

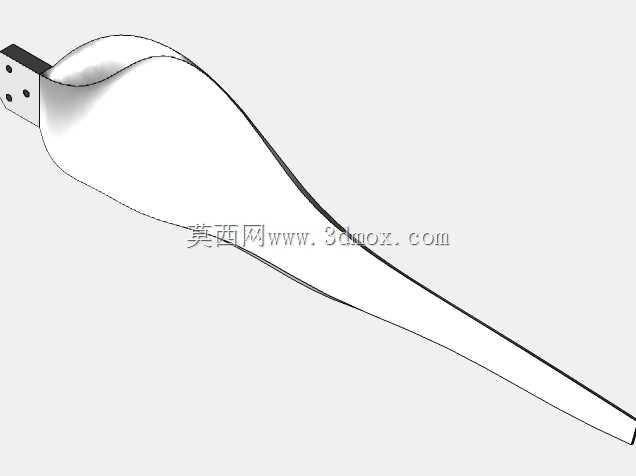

这款小型风力涡轮机主要面向家庭分布式离网、并网发电场景设计，适配偏远散户住宅、户外露营基地、山区独栋民居、小型农牧场等无法稳定接入公共电网，或是希望降低市电依赖、自发自用清洁能源的使用场景，可独立运行也可搭配光伏组件组成风光互补供电系统，为日常照明、小型家电、通讯设备、户外监测装置提供稳定电力供给。从结构设计来看，机组采用多叶片气动布局，叶片翼型经过低速风域优化，在每秒2.5米左右的低风速环境下即可启动切入，适配多数内陆非强风区域的日常风况，相比传统三叶片小型风机，多叶片设计提升了低风速下的扭矩输出能力，无需额外加装增速启动结构，降低了整体传动链的复杂度与后期维护成本。轮毂与叶片的连接采用嵌入式锁紧结构，可承受常规阵风带来的交变载荷，避免长期运行后叶片松动移位，传动端直接耦合低速永磁发电机，省去了传统风机的齿轮增速箱结构，大幅降低了运行过程中的机械损耗与运转噪音，不会对住宅周边的日常声环境造成干扰，适配家庭场景的使用需求。整机尾部设置了定向尾舵结构，可根据实时风向自动调整机组迎风角度，无需额外电控偏航系统，依靠空气动力即可实现自动对风，简化了控制逻辑，提升了复杂风况下的运行稳定性。从安装边界来看，机组整体径向尺寸控制在1.8米范围内，安装时仅需要预留直径2.5米以上的无遮挡迎风空间，避免周边树木、建筑遮挡气流即可，塔架可适配6-12米的常规家用小型风机立杆，安装基础仅需做常规混凝土预埋固定，无需大型吊装设备，2-3名作业人员即可完成现场组装架设。设计过程中充分考虑了家庭使用的安全需求，叶片采用抗老化复合材质制作，可抵御常规紫外线照射与雨水侵蚀，外露金属部件均做了防腐防锈处理，适配户外长期露天运行的工况，发电机外壳采用密封结构，可阻挡雨水、沙尘进入内部绕组，降低故障概率。机组输出端预留了标准整流接线端口，可直接连接配套的充电控制器与储能蓄电池，也可通过并网逆变器接入户内配电系统，接线逻辑简单，普通具备基础电工知识的用户即可完成接线调试，无需专业风电运维人员到场操作。在日常运行过程中，机组无需频繁人工维护，仅需每半年检查一次叶片连接螺栓的紧固状态、每年对转动轴承补充一次润滑脂即可，运维成本极低，适合非专业用户长期使用。
