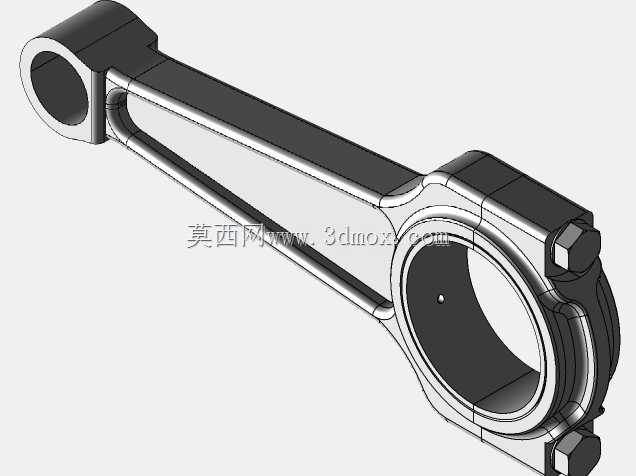

CA6140车床用活塞连杆结构设计

　　在普通卧式车床的进给传动与主轴箱动力传递链路中，连杆类构件承担着将旋转运动转化为往复直线运动、或是在偏心机构中完成动力换向传递的核心作用，本次呈现的CA6140适配活塞连杆，正是针对车床内部曲柄滑块机构的工况需求完成的结构设计。从实际应用场景来看，该连杆主要安装在CA6140车床的主轴箱润滑系统驱动回路、或是进给箱的往复运动机构中，工作时需要持续承受交变的拉压载荷，同时在高速往复动作中要保证两端铰接点的同轴度误差控制在极小范围内，避免出现运动卡滞、磨损加剧的问题。

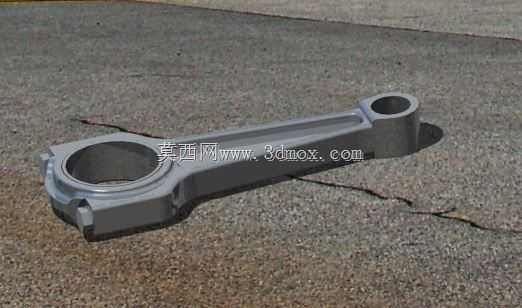

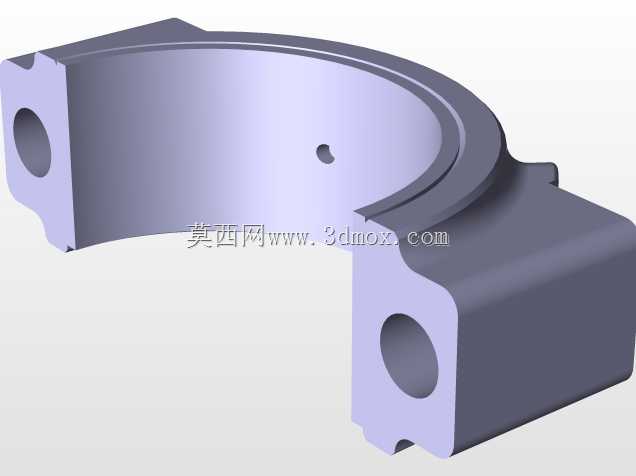

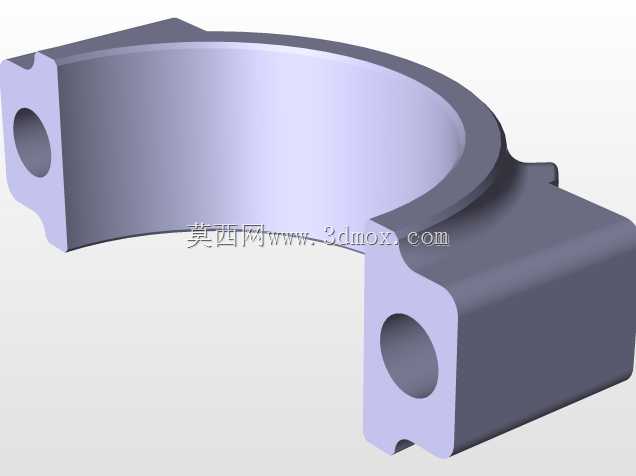

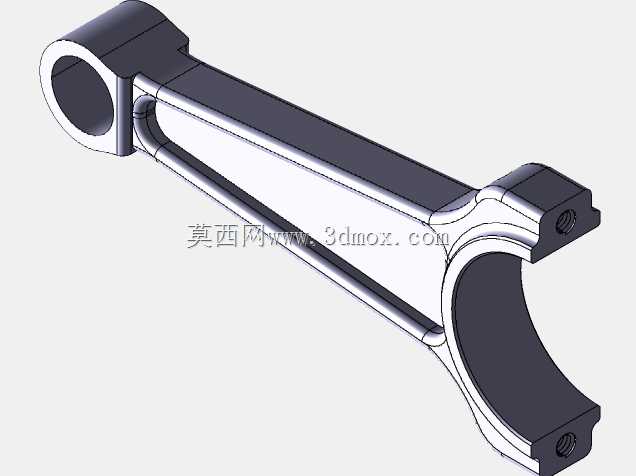

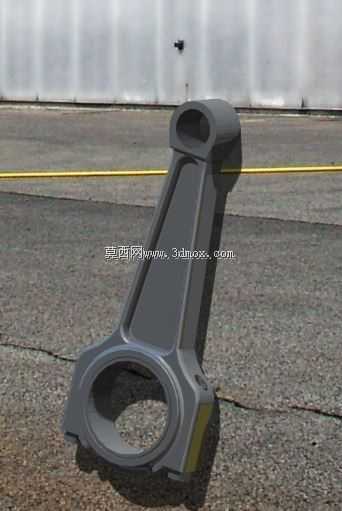

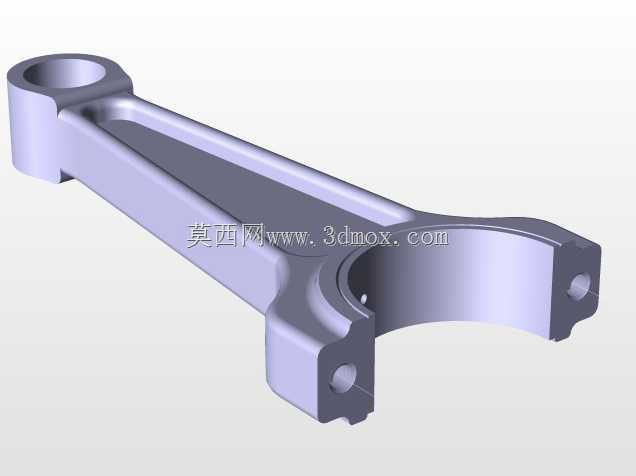

　　从功能特性层面看，该连杆采用分体式大头端设计，大头端的剖分结构配合轴瓦安装位，能够直接与曲轴类构件的曲柄销配合，安装时无需穿过整根曲轴即可完成装配，大幅降低了车床内部狭小空间内的装拆难度；小头端为整体式整圆结构，内部预留了衬套压装的台阶位，工作时通过活塞销与往复运动的活塞类构件铰接，衬套的存在可以将铰接副的滑动摩擦面转移到易更换的衬套上，延长连杆主体的使用寿命。杆身部分采用工字形截面设计，这种截面形式在同等截面积下能够获得更大的截面惯性矩，在承受轴向拉压载荷与横向弯曲载荷时，比等截面积的矩形截面拥有更高的刚度，同时还能有效降低构件自身重量，减少往复运动过程中产生的惯性力，降低车床运转时的振动与噪声。

　　设计过程中首先围绕CA6140车床对应机构的安装边界展开尺寸校核，小头端的内孔直径严格匹配对应活塞销的外径尺寸，配合公差选取基孔制的间隙配合，保证衬套压装后活塞销能够在常温下灵活转动无卡滞；大头端的内孔直径匹配对应曲柄销的尺寸，剖分面的定位采用止口定位结构，避免连杆盖安装时出现错位，保证上下轴瓦安装后内孔的圆度误差符合传动要求。杆身的过渡区域全部采用大圆角平滑过渡，避免在截面突变位置产生应力集中，尤其是大小头与杆身的连接位置，圆角半径经过反复验算，确保在最大爆发拉力与最大惯性压力的交变载荷下，应力值始终处于材料的许用应力范围内。

　　安装边界方面，该连杆的整体长度严格匹配CA6140车床对应机构的曲柄回转半径与活塞行程参数，保证往复运动的行程误差控制在车床的加工精度允许范围内；大头端两侧的端面距离匹配曲轴曲柄的开档尺寸，安装后连杆的轴向窜动量控制在合理区间，避免运转过程中出现端面偏磨；小头端的端面宽度匹配活塞销座的开档尺寸，保证铰接后连杆在摆动过程中不会与活塞销座发生干涉。杆身表面的拔模斜度与加工余量设置充分考虑了实际加工工艺，非配合面采用铸造后喷丸处理即可满足使用要求，配合面预留的磨削余量能够保证最终的尺寸精度与表面粗糙度要求，同时在大头端的连杆盖与杆身结合位置，设置了专用的螺栓安装孔，螺栓孔的位置度经过严格管控，保证螺栓安装后受力均匀，避免出现偏载导致的螺栓断裂问题。

　　从实际工况适配角度出发，该连杆的润滑油道设计也充分考虑了车床运转时的润滑需求，大头端的轴瓦位置预留了润滑油孔，能够将曲轴油道输送来的压力润滑油引导到铰接摩擦面，同时杆身内部设计有连通大小头的油道，将部分润滑油引导到小头端的衬套位置，保证小头端铰接副在高速往复摆动时也能得到充分润滑，避免出现干摩擦导致的衬套烧蚀、销轴磨损过快的问题。整个连杆的重量分布经过动平衡验算，大小头的重量差控制在合理范围内，减少高速运转时产生的不平衡离心力，降低车床主轴箱的振动幅度，提升车床加工时的工件表面质量。
