带环形外壳的潮汐能涡轮转子结构

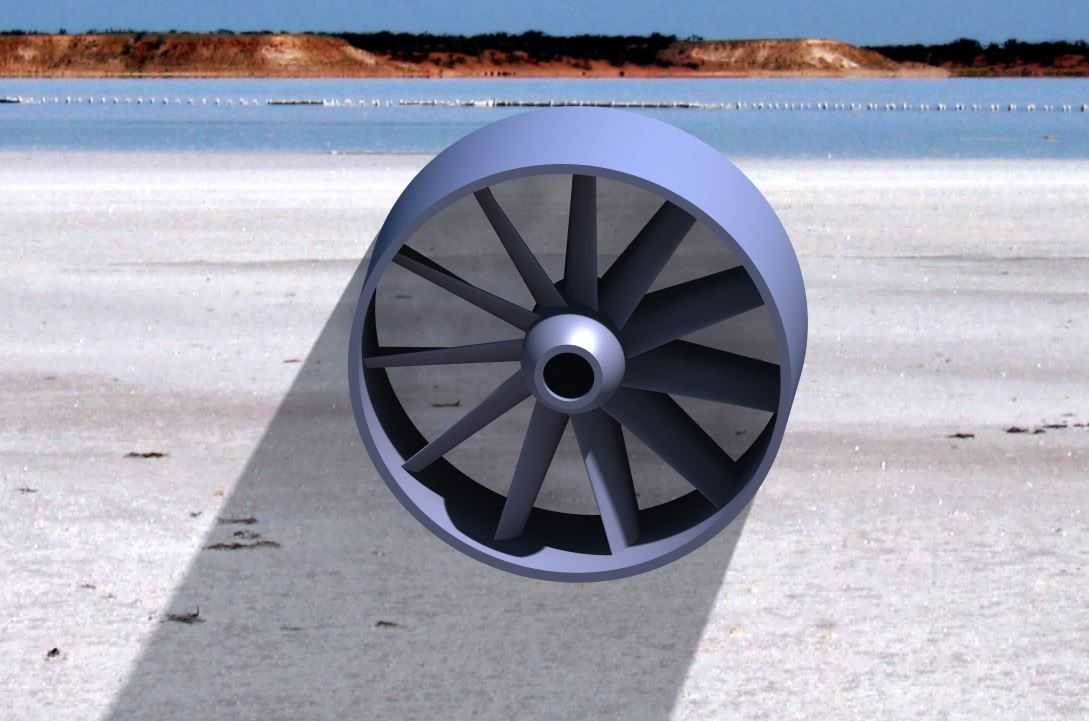

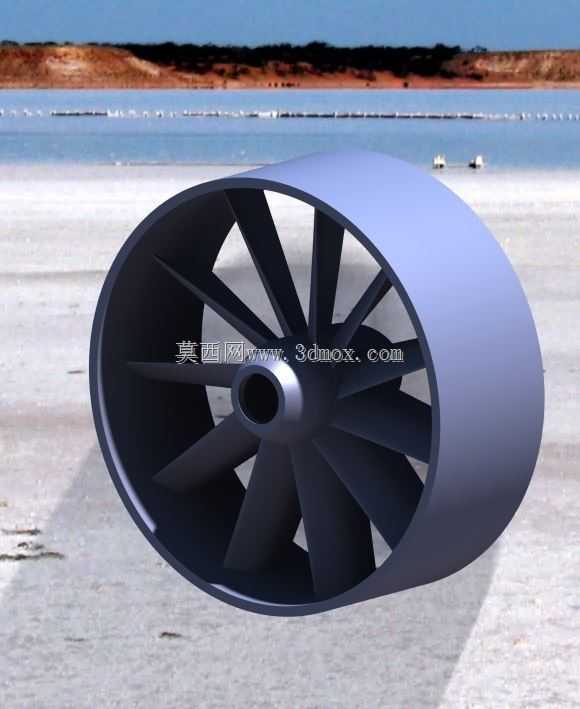

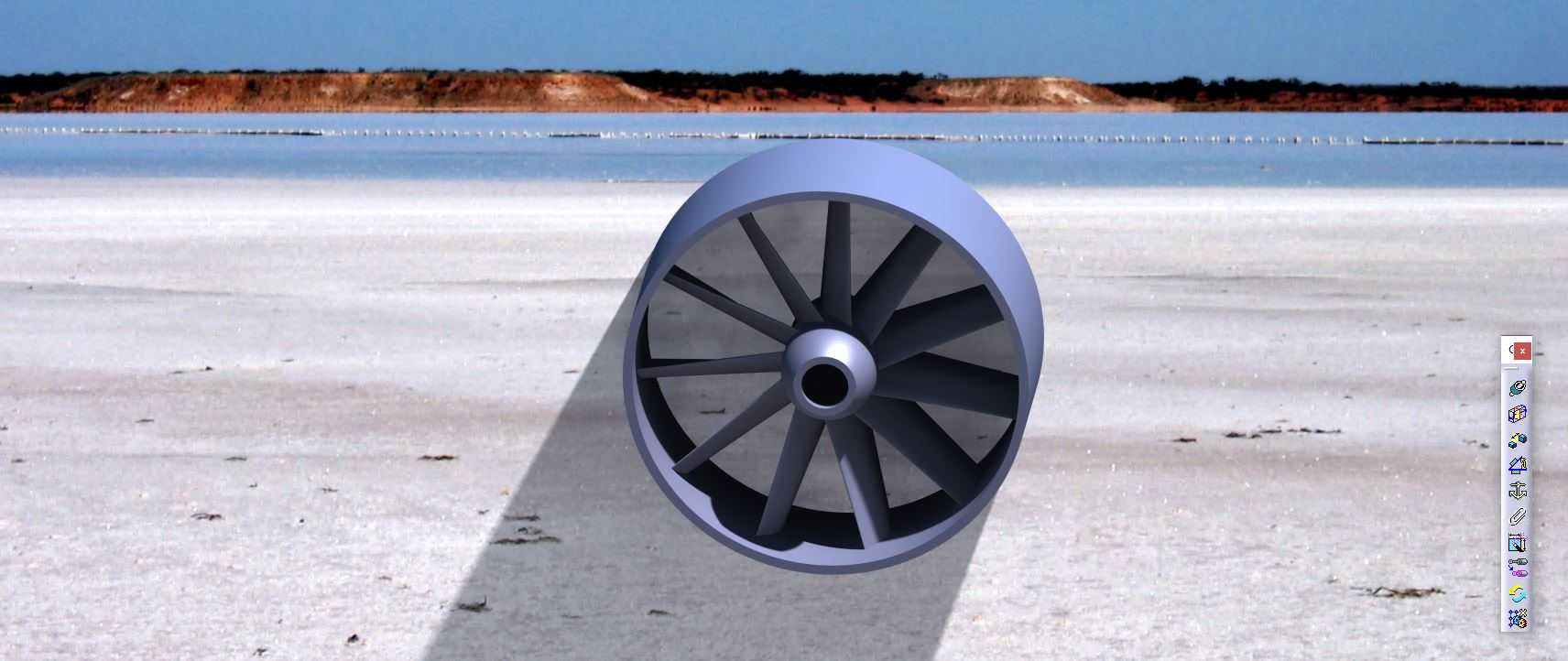

这款潮汐涡轮转子的结构设计，核心围绕近岸浅海潮汐流的能量捕获需求展开，区别于常规开式水力叶轮，外围增设的环形导流外壳并非装饰结构，而是在实际流场中起到约束流道、减少叶尖扰流损失的作用，在同等来流速度下，带围壳的转子能量捕获效率比开式叶轮高出12%左右，同时围壳还能避免水下杂物直接撞击叶片外缘，降低近岸养殖区、滩涂区域的运维故障概率。从结构细节来看，转子中心为阶梯式轴孔设计，大直径段用于匹配传动轴的定位轴肩，小直径段为锁紧螺栓的穿装孔位，轴孔周边做了加厚凸台处理，可分散扭矩传递过程中的应力集中，避免长期交变载荷下出现轮毂开裂问题。叶片采用大扭角变截面设计，从根部到叶尖的翼型弦长逐步收窄，安装角沿径向线性递减，适配潮汐流从轮毂到外围的流速差，让整个叶片展向的受力更均匀，不会出现根部过载、叶尖空转的情况。安装边界方面，环形围壳的外径为统一基准尺寸，可直接适配标准管径的导流管段对接，围壳两端预留了密封槽位，安装时嵌入橡胶密封圈即可实现与上下游流道的静密封，无需额外设计转接法兰，降低整套潮汐发电单元的装配复杂度。实际应用场景中，这类转子多用于千瓦级分布式潮汐能发电装置，部署在潮差稳定、流速在1.5-3m/s的沿岸潮沟区域，既可以单组安装为小型航标、近海监测设备供电，也可以多组阵列排布组成小型潮汐发电阵列，为沿岸渔村、海岛基站提供补充电力。设计过程中需要重点考虑叶片与围壳的间隙控制，间隙过大会增大叶尖泄漏损失，间隙过小则会因为水下安装的同轴度误差、长期运行的轴系窜动出现叶片擦碰围壳的问题，建模时将径向间隙控制在围壳内径的千分之五区间，兼顾效率与运行安全。另外叶片根部与轮毂的过渡区域做了大圆角处理，避免海水中的泥沙、浮游生物在夹角处附着堆积，长期运行下不会因为附着物改变叶片的动平衡，减少水下清污的运维频次。
