集成式红绿双位启停控制按钮

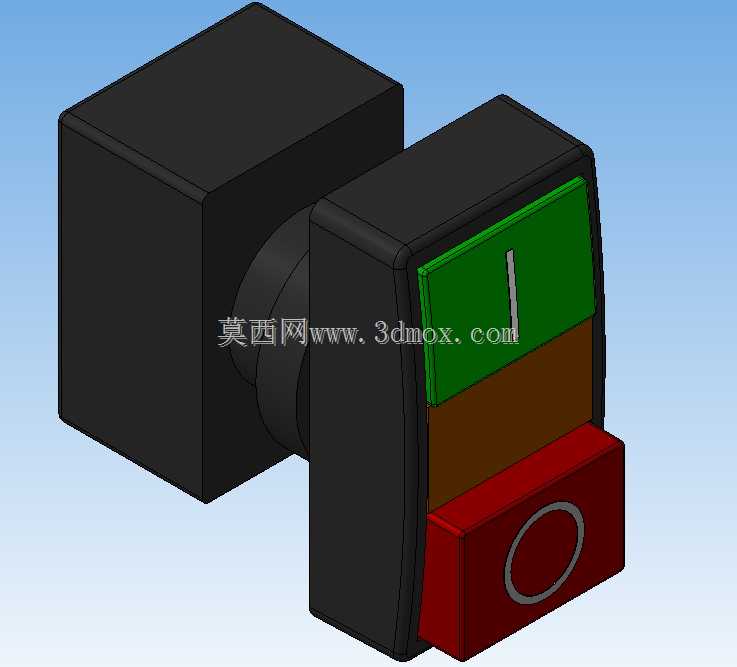

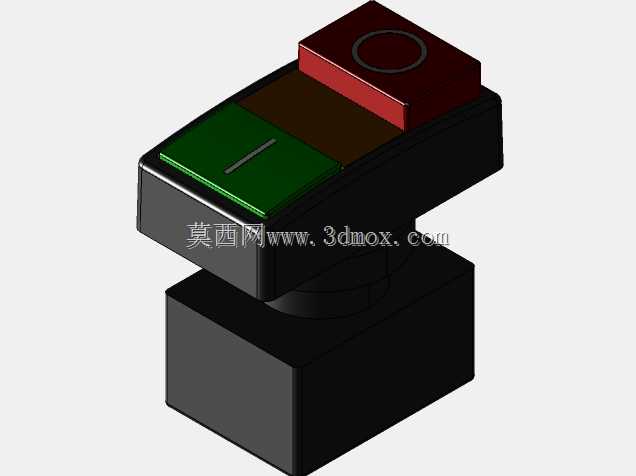

这款双位启停按钮是工业电控系统里最常见的人机交互控件，日常在小型自动化产线、单机加工设备、低压控制柜面板上都能见到它的身影，相比分开布置的启动、停止按钮，它把两个操作位集成在同一个安装基座上，能大幅压缩面板开孔占用的空间，也能让操作人员的动作路径更短，紧急停设备的时候不用大范围移动手掌找按键。从结构设计上看，它采用后部卡装式的安装结构，基座部分是方正的黑色绝缘壳体，适配行业通用的22mm标准面板开孔，安装时只需要把后部基座从面板正面穿入，后部用配套的锁紧螺母旋紧固定即可，不需要额外打多个安装孔，后期维护更换的时候拆换也很方便，不用改动面板上的原有开孔尺寸。操作面的布局做了明确的功能区分，上部绿色按键对应启动回路，表面做了竖线标识，下部红色按键对应停止回路，表面做了圆圈标识，完全符合工业电控的通用标识规范，操作人员不用看文字说明就能快速识别按键功能，避免误操作。按键的按压行程做了合理的设计，按下去有清晰的段落反馈，不会出现虚按或者按下去没触发的情况，按键和基座之间的缝隙做了均匀的公差控制，能阻挡日常车间里的粉尘进入内部触点结构，适配普通工业车间的使用环境。设计的时候特意把两个按键的操作面做了高度差处理，停止按键的外凸高度比启动按键稍低一点，既不会影响正常的启动操作，也能在意外磕碰面板的时候，避免先误碰到停止键导致设备意外停机，同时红色停止键的按压触发力度比绿色启动键稍大，进一步降低误触的概率。这类按钮的后部触点一般采用模块化的触点组设计，可以根据实际的控制回路需求选配常开或者常闭触点，不管是接继电器控制回路还是直接控制小功率负载的通断都能适配，基座的后部预留了足够的接线空间，常规的多股软线压接冷压端子之后就能顺利接入，不会出现线接完之后后盖盖不上的情况。在实际设备选型的时候，这类集成双按钮特别适合面板空间紧张的小型设备，比如台式小型钻床、桌面型输送线、小型实验设备的操作面板，相比两个独立按钮，它的安装对位更简单，只需要开一个孔就能完成两个操作位的布置，面板上的标识排版也更整齐，不会出现两个独立按钮安装间距不一致、排版歪斜的问题。
