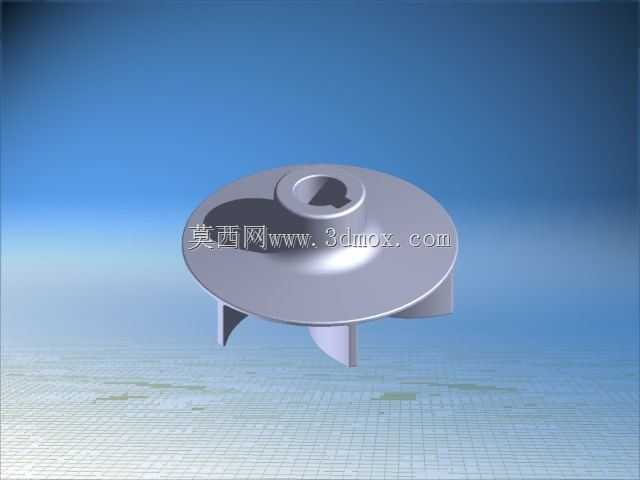

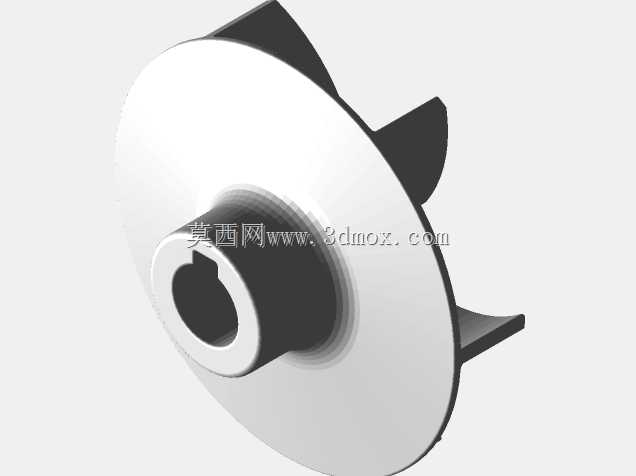

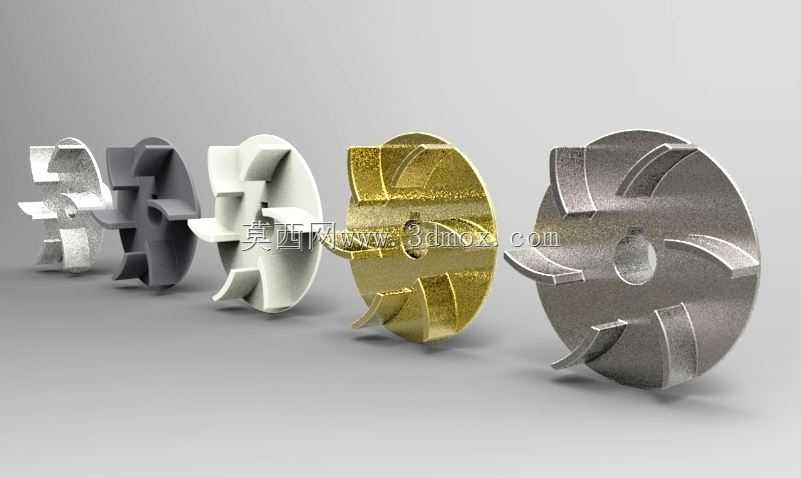

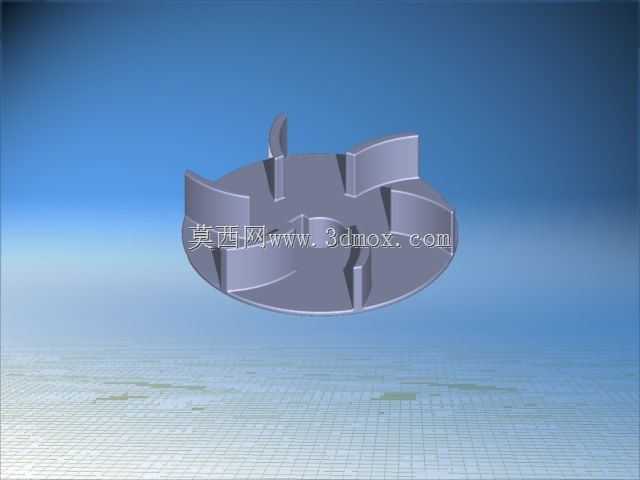

离心泵闭式叶轮结构三维数模

作为流体输送系统里的核心做功部件，这款叶轮的结构设计直接决定离心泵的水力效率、运行稳定性与适用工况范围，建模过程中需要兼顾水力性能要求与实际加工、装配的工艺可行性。从应用场景来看，这类叶轮适配单级单吸离心泵结构，可用于清水输送、暖通循环、低压给排水、工业冷却循环等常规工况，也可通过调整叶片型线适配轻度含杂质的流体输送场景，是民用供水、工业制程配套、市政水利系统里最常见的水力部件结构。

从功能特性上看，该叶轮采用后弯式闭式叶片结构，前后盖板的设置可以减少叶轮腔体内的流体回流损失，相比开式、半开式叶轮，闭式结构在输送清洁流体时拥有更高的容积效率，运行时的轴向力平衡也更易控制。建模时需要重点把控叶片的进出口安放角、叶片包角、流道过流断面的渐变过渡，避免流道内出现突然扩大或缩小的结构，减少流体在流道内的漩涡损失与冲击损失，保证流体从叶轮进口到出口的能量转换过程平顺。

设计思路上，叶轮的进口端采用锥形收敛的轮毂结构，轮毂与泵轴配合的轴孔位置预留了键槽安装空间，轴孔的尺寸公差带需要匹配泵轴的配合精度，保证运行时叶轮与泵轴无相对窜动，同时轮毂端面的密封面位置需要保证平面度要求，避免装配后出现密封泄漏问题。叶轮的前后盖板外圆需要与泵体的密封环位置形成合理的配合间隙，间隙过大会导致容积效率下降，间隙过小则容易在运行时出现动静部件摩擦，引发设备振动甚至部件损坏。

安装边界方面，叶轮的轴向定位依靠轴肩与叶轮锁紧螺母实现，建模时需要预留锁紧螺母的安装空间，同时校核叶轮进口端与泵体进口流道的对中精度，保证流体进入叶轮时无偏流。叶片的厚度从进口到出口采用渐变设计，进口端较薄可以减少流体进口冲击，出口端适当加厚保证部件结构强度，应对高速旋转时的离心力载荷，同时避免长期运行出现叶片变形或断裂问题。流道的表面粗糙度要求也需要在建模时明确，过流面越光滑，流体的沿程阻力损失越小，泵的整体运行效率越高。
