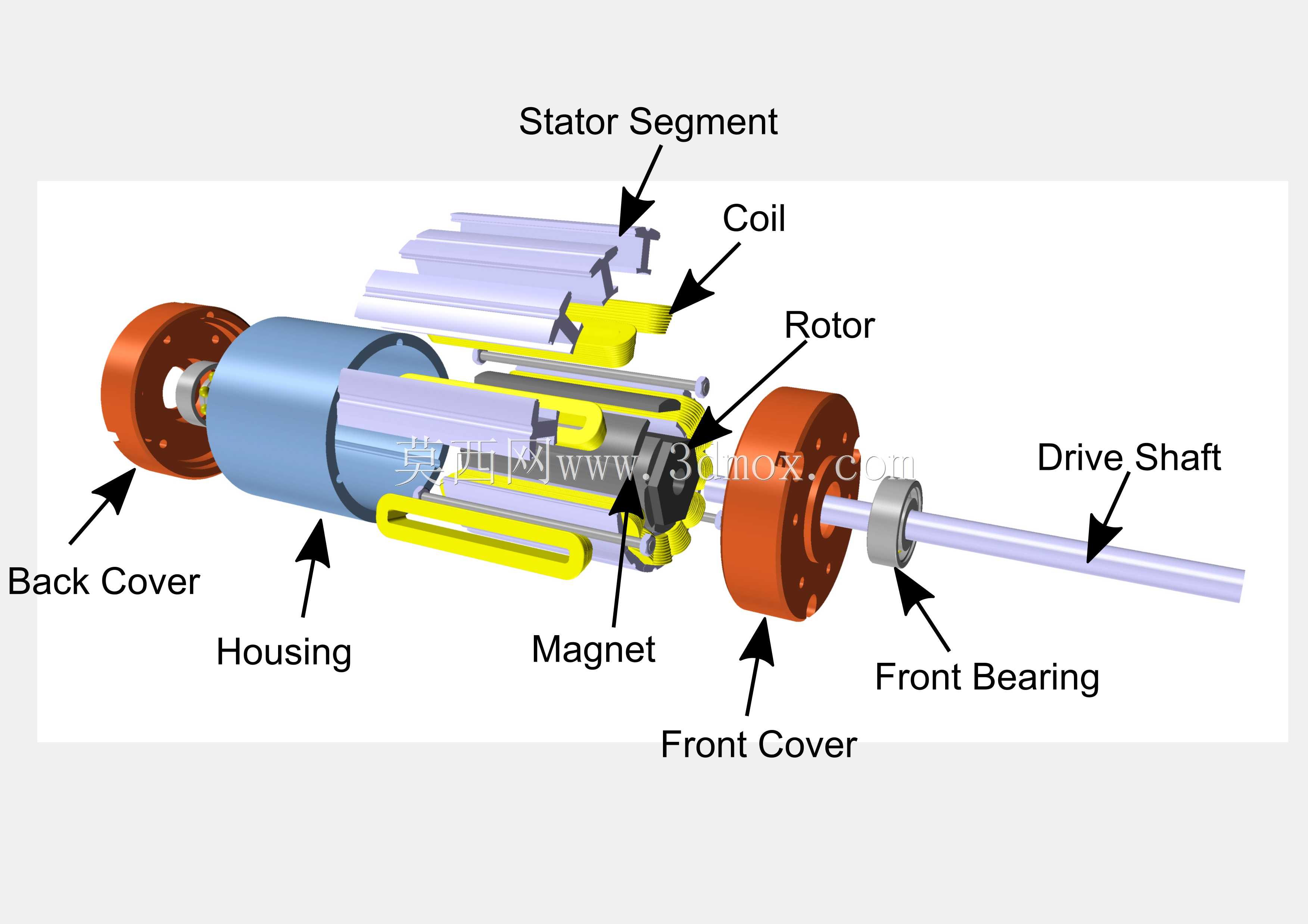

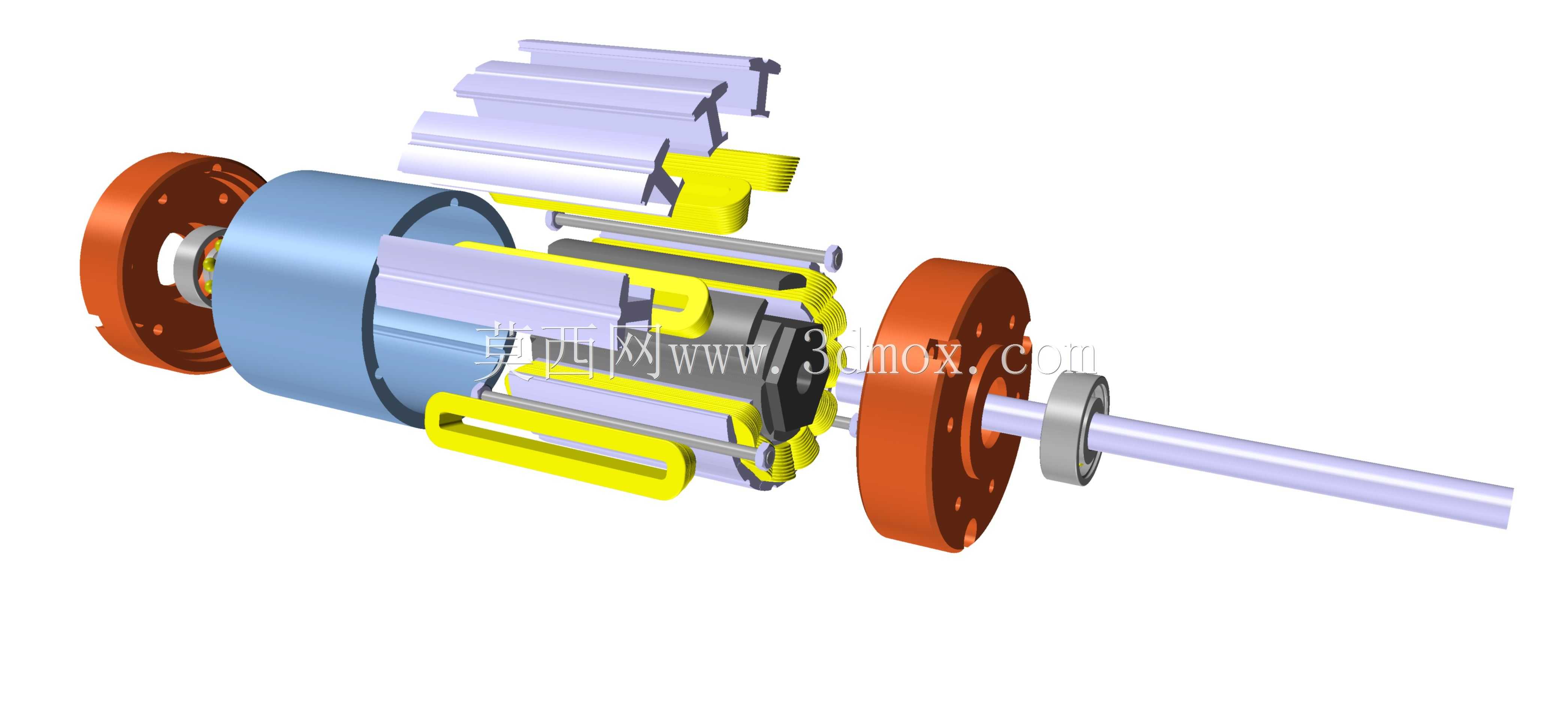

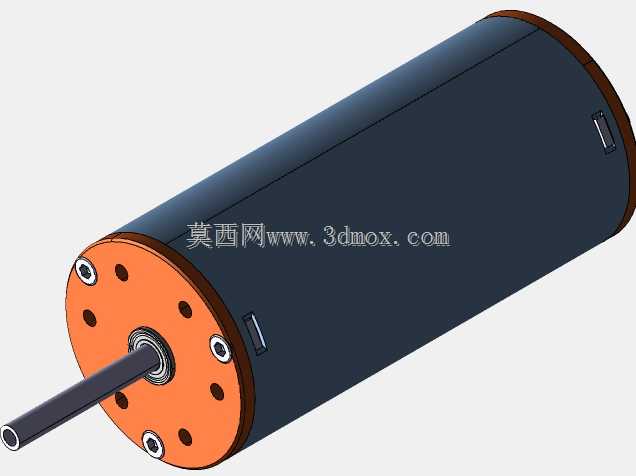

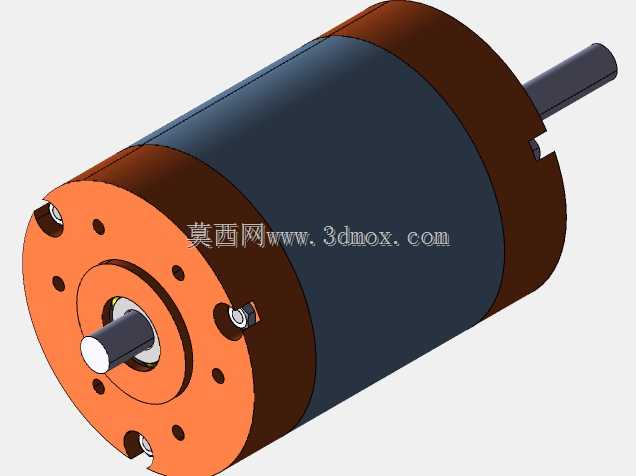

尾流式永磁同步电动机爆炸结构展示

这款尾流式结构的永磁同步电机，在小型传动设备、精密输送机构、紧凑型动力输出单元中有着广泛适配场景，区别于常规径向磁通电机的布局，其结构设计围绕轴向空间压缩做了大量优化，能在有限安装腔体内输出稳定额定扭矩。从拆解结构来看，两端的端盖采用法兰式安装定位，止口尺寸与常规同功率系列电机保持通用互换性，安装孔位的节圆直径、通孔孔径都适配现有通用安装基座，不需要额外定制转接法兰就能完成替换装配。定子组件采用分段式铁芯叠压结构，绕组排布顺着轴向磁通路径优化，能有效降低端部漏磁，提升电能转换效率，绕组端部的绝缘骨架做了限位结构，装配时不需要额外做端部整形就能保证与机壳的安全绝缘间隙。转子部分内置表贴式永磁体，磁钢固定采用非导磁护套做轴向限位，避免高速运转时磁钢受离心力移位，输出轴采用阶梯轴设计，轴伸端的配合公差满足传动件过盈装配要求，轴承位的轴颈精度控制在IT6级，能保证运转时的径向跳动量控制在允许范围内。机壳部分采用薄壁导磁结构，既作为磁通回路的组成部分，也承担散热功能，表面的散热筋顺着气流方向排布，配合尾端的导流结构，能在电机运转时引导冷却气流顺着定子外表面流过，带走绕组产生的热量，不需要额外加装散热风扇就能满足持续运转的散热需求。设计过程中优先考虑了装配工艺性，所有零部件都采用轴向堆叠的装配顺序，不需要复杂的径向定位工装，从转子穿入定子到两端端盖紧固，单台装配工时比常规同功率电机缩短近三成，同时零部件的通用化率较高，轴承、紧固件都采用标准件，后期维护更换不需要定制专用配件。从安装边界来看，整机轴向长度比同功率常规电机缩短约四分之一，径向尺寸保持一致，特别适合安装空间轴向受限的设备场景，比如小型自动化生产线的动力辊道、紧凑型输送单元、内置式动力执行机构等场景，能在不改动设备整体布局的前提下完成动力单元升级。结构上还做了轴向窜动限位，两端轴承的预紧结构采用波形弹垫补偿热胀冷缩带来的尺寸变化，避免长时间运转后轴承出现游隙过大导致的异响、振动问题，输出轴的密封结构采用骨架油封，能阻挡外界粉尘、水汽进入电机腔体，适配多粉尘、轻度潮湿的工业车间使用场景。
