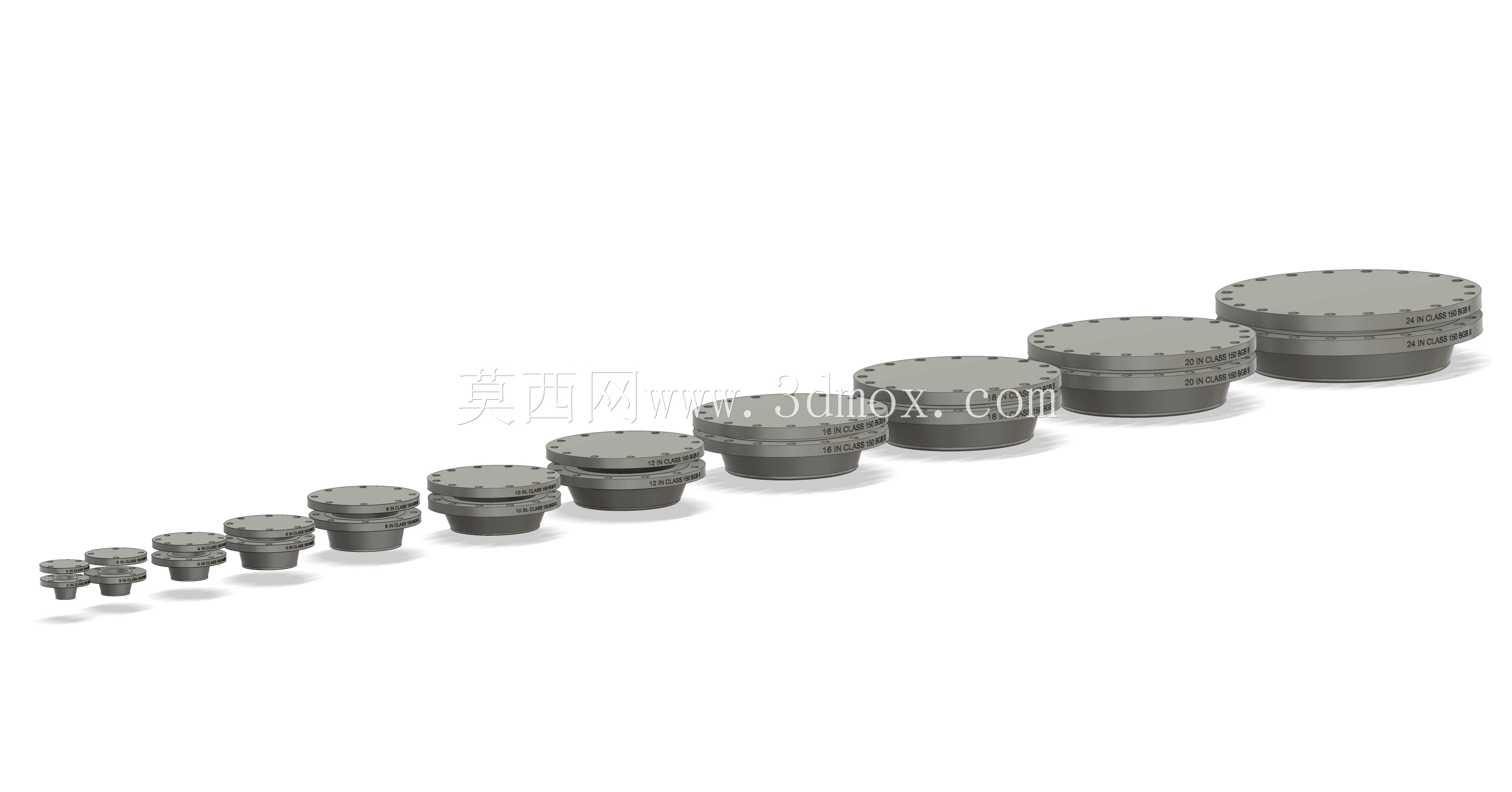

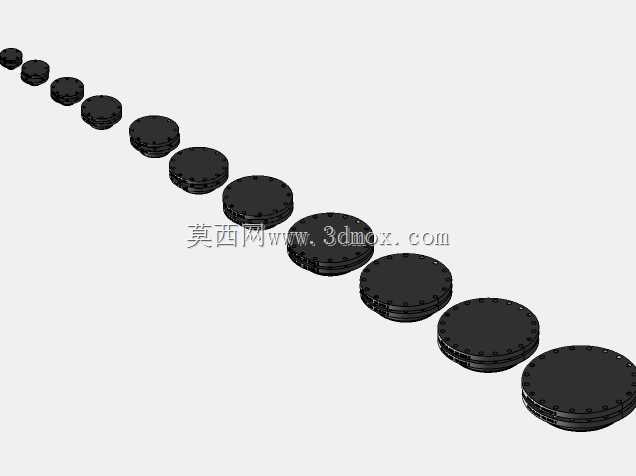

150级大口径对焊法兰与盲板组

这套150压力等级的法兰与盲板覆盖2英寸到24英寸的公称通径范围，完全遵循ASME B16.5标准的尺寸规范设计，可直接匹配同压力等级的工业管道系统安装需求。在石化、市政给排水、大型暖通、工业气体输送等场景中，这类法兰是管道连接段的核心承压部件，带颈对焊结构的法兰本体颈部做了渐变壁厚处理，对接管道时焊缝处应力分布更均匀，能有效降低管道振动、介质压力波动带来的焊缝疲劳开裂风险，相比平焊法兰更适合中高压、温度波动较大的管路工况。配套的盲板主要用于管路末端封堵、检修段临时隔断，密封面与同规格法兰完全匹配，安装时无需额外适配加工，螺栓孔的位置度严格按照标准公差控制，现场安装时可直接与配对法兰穿装螺栓，不会出现孔位错位需要现场扩孔的问题。设计过程中首先锁定密封面的尺寸精度，突面密封面的平面度、表面粗糙度都控制在标准要求范围内，保证垫片安装后能形成均匀的密封比压，避免介质泄漏。法兰颈部的过渡圆弧做了优化，既保证焊接操作的空间，又避免应力集中在焊根位置，螺栓孔的中心圆直径、孔数、孔径都严格对应标准数值，24英寸大规格法兰的螺栓孔数量、孔距都经过反复核对，确保和同标准的阀门、泵组进出口法兰完全适配。安装边界上，不同通径对应的法兰外径、厚度、颈部高度都有明确的尺寸对应，选型时可直接根据管路公称通径匹配对应规格，盲板的厚度按照150磅级的承压要求计算，能承受额定压力下的介质轴向推力，不会出现受压变形导致密封失效的问题。在管路系统设计中，这类标准法兰组可以直接调用，无需重新绘制基础外形，只需要根据实际管路的材质要求匹配对应的材料参数即可，能大幅缩短管路布置的建模周期，也方便后续施工环节直接按照标准尺寸预制管道、准备紧固件与密封垫片。
