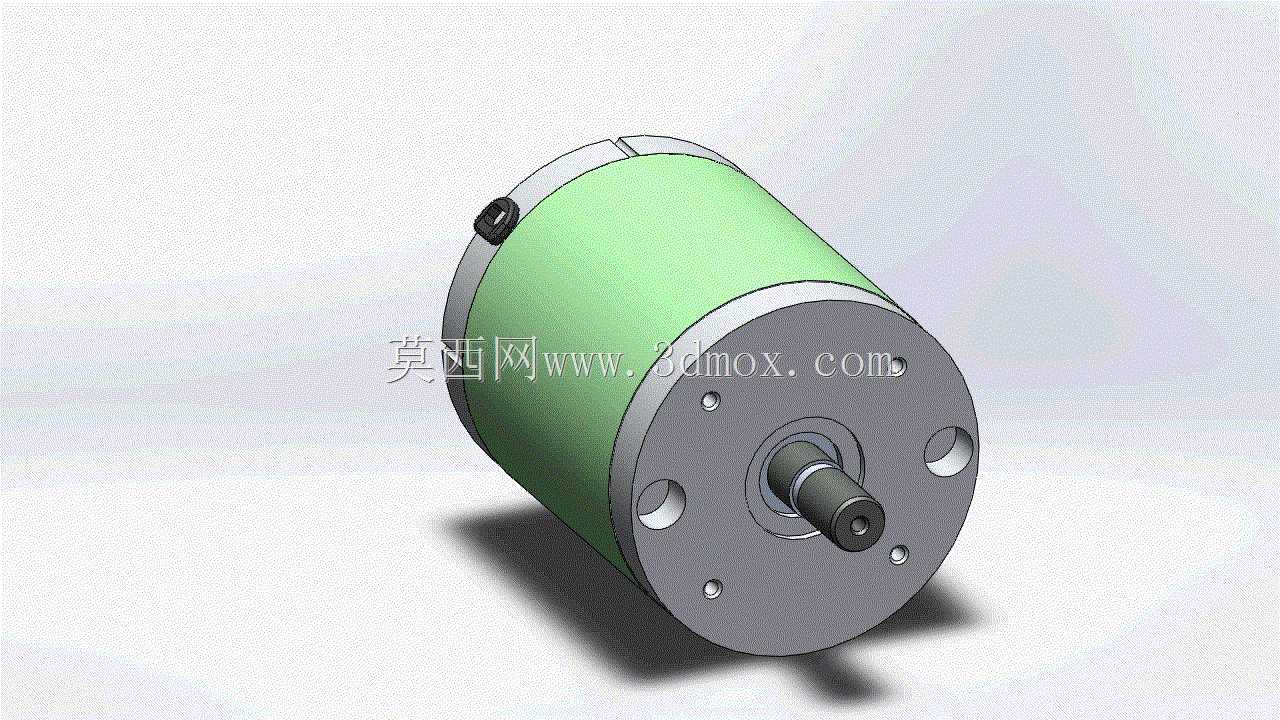

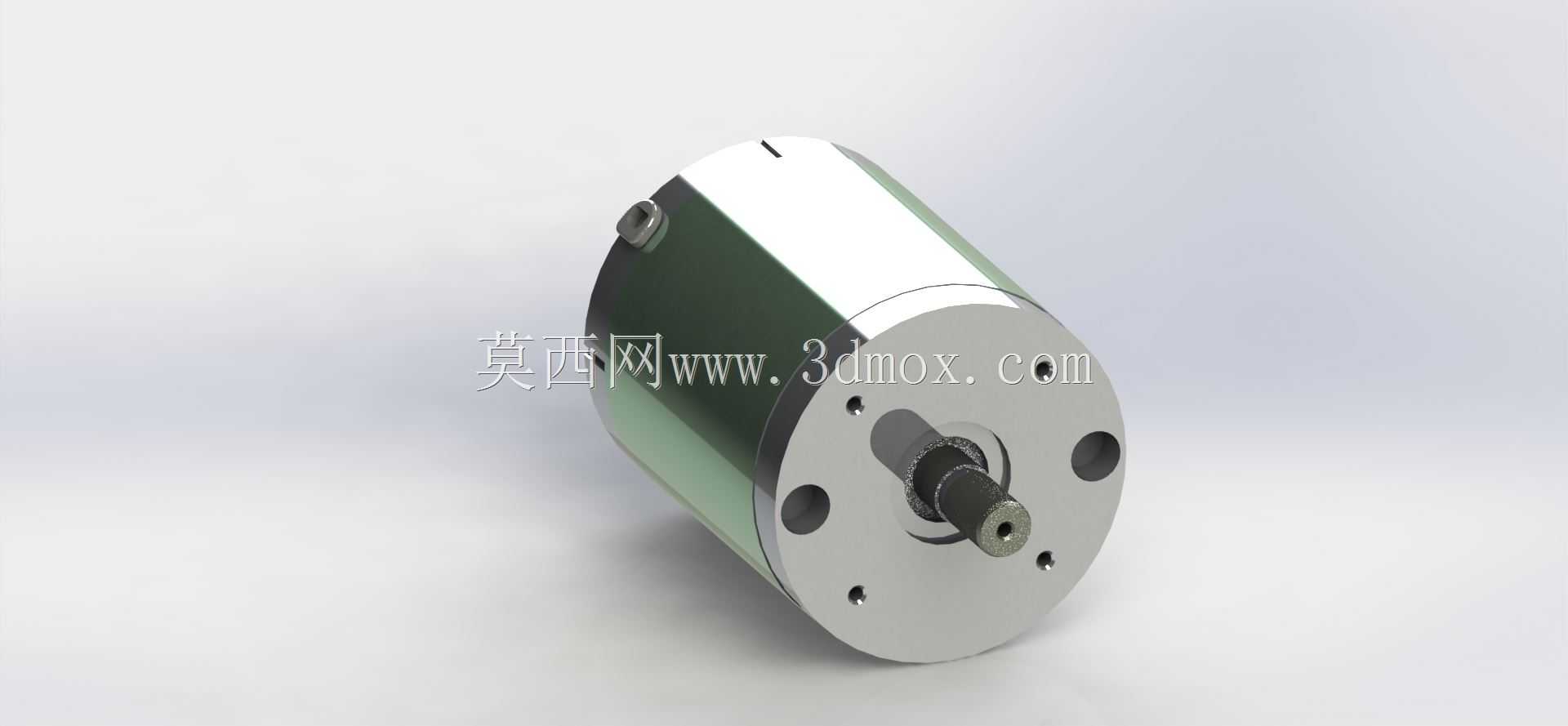

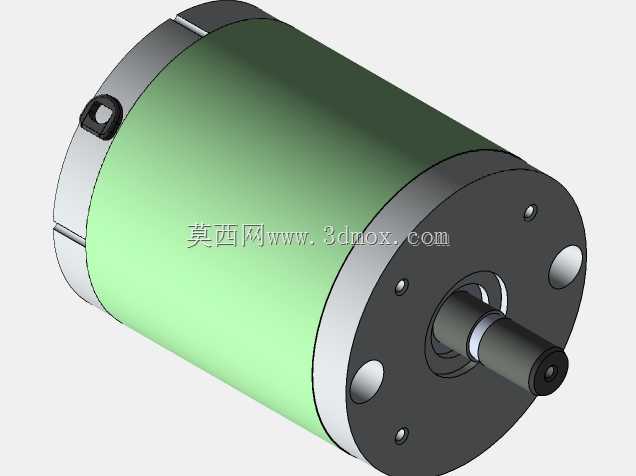

电动汽车40V直流驱动电机三维结构

这款低压直流驱动单元的三维结构还原，完全围绕电动汽车低压供电场景的实际安装需求搭建，建模过程中优先考量了车载狭小舱位的安装边界，整体采用圆柱式主体布局，输出端采用标准法兰安装面，法兰面上预留的四个沉头安装孔位完全匹配常规车载动力舱的固定支架孔距，不需要额外做转接件就能完成装配。从功能特性来看，该电机适配40V直流供电体系，刚好匹配联合国相关电动汽车低压供电系统的电压等级，输出轴采用单伸端阶梯轴结构，轴端预留的锁紧孔位可以直接连接传动联轴器或者减速机构输入端，不需要额外做轴头改造就能对接后续传动链路。建模时特意还原了机身侧置的接线端子结构，端子位置避开了法兰安装面的操作空间，接线作业时不会和固定螺栓的拆装路径产生干涉，日常维护时不用拆卸电机主体就能完成线缆的接驳与检修。机身外壳采用光滑圆柱面设计，既可以通过抱箍式支架完成侧向固定，也能依托端盖法兰完成端面固定，两种安装方式的适配性都在建模时做了间隙校验，不会出现支架和机身曲面贴合不严的问题。端盖部分的轴承位结构按照常规深沟球轴承的安装尺寸做了配合面还原，轴承室的台阶限位结构清晰，装配时可以直接压入标准型号轴承，不需要额外调整限位尺寸。机身尾部的端盖和主体采用止口定位结构，止口的配合公差按照过渡配合的常规选型做了尺寸预留，装配时既能保证同轴度，也不会出现压装困难的问题。整个模型的结构拆分完全按照实际电机的装配层级搭建，定子、转子、端盖、输出轴、接线端子各个部件都可以单独拆分查看，对于做车载动力系统布局的设计人员来说，可以直接提取模型的安装边界尺寸，完成动力舱的布局校验，也能参考其接线位置、固定孔位的设计逻辑，调整自研低压驱动电机的结构布局，避免出现安装干涉、接线空间不足这类实际装车时才会暴露的问题。在建模过程中没有添加多余的装饰性结构，所有可见结构都对应实际电机的功能性部件，比如端面上的吊装孔、机身的散热接触面、轴头的键槽结构，都按照实际工程应用的常规尺寸做了还原，没有为了视觉效果做夸张的造型处理，完全可以作为低压直流驱动电机选型、结构参考的三维依据，适配低速电动车、场地作业电动车这类采用40V供电体系的车型动力单元设计参考需求。
