USB接口EPROM编程器电路板结构设计

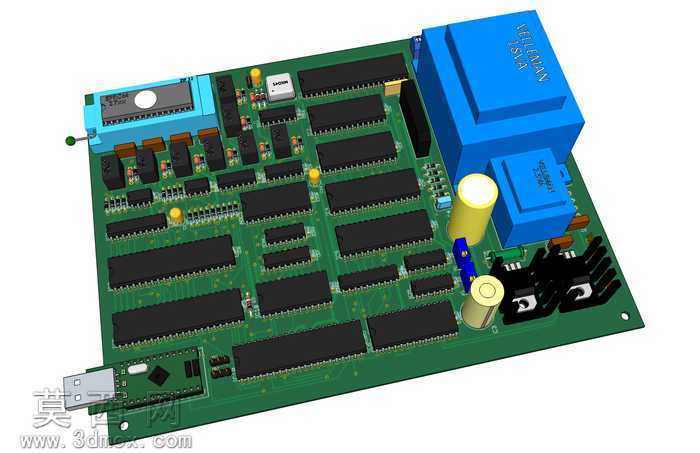

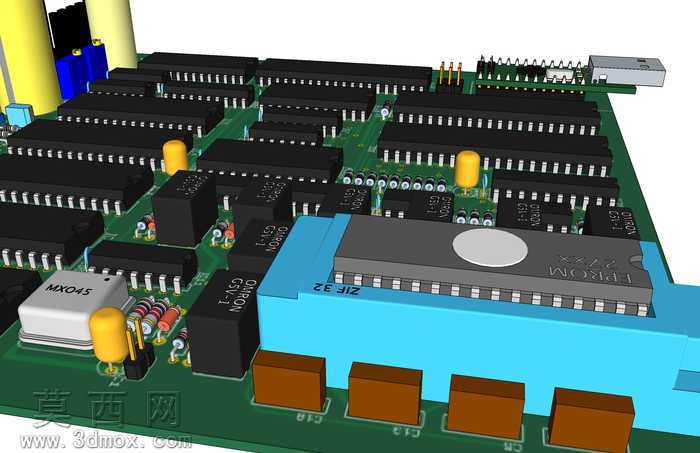

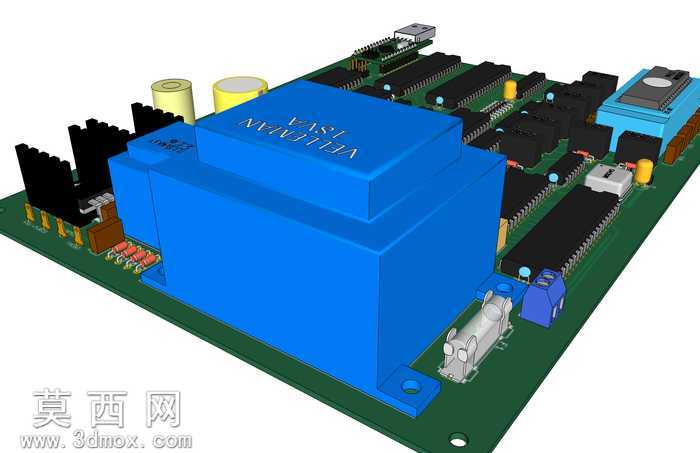

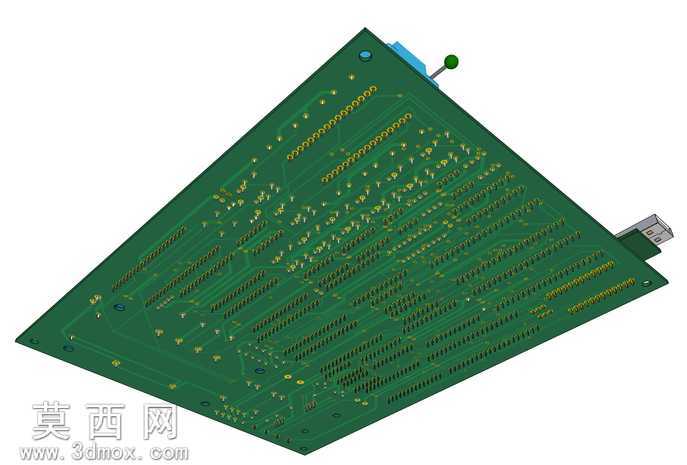

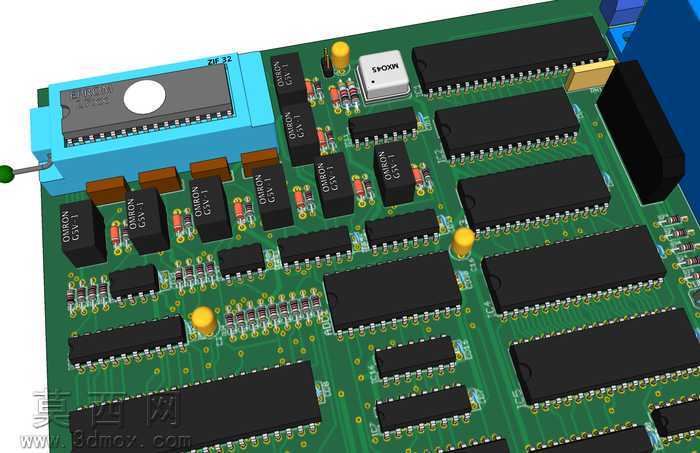

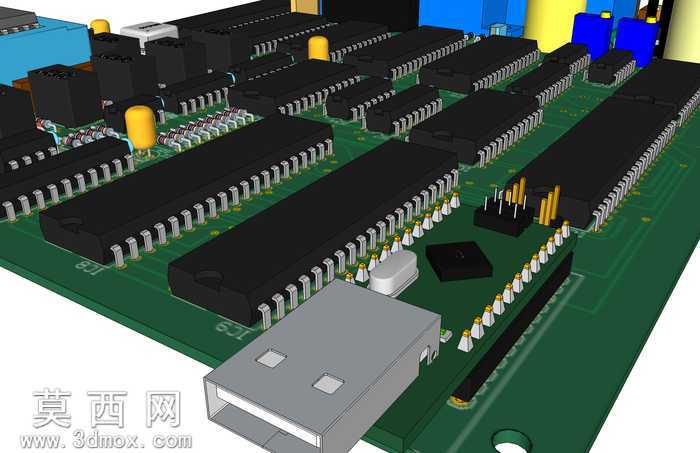

本作品为基于USB接口的EPROM编程器三维结构建模，整体围绕四层PCB电路板展开布局设计，完整还原了复古编程设备的硬件排布逻辑。建模过程中针对电路板上的各类元件做了精细化的结构还原：首先是核心编程区域的蓝色ZIF零插拔力插座，建模时精准还原了插座的基座轮廓、引脚排布以及压杆结构的细节，插座上方放置的EPROM芯片也还原了芯片表面的标识印刷、引脚间距与陶瓷封装的质感，芯片表面的圆形定位标记也做了对应呈现。电路板上排布的多排直插式内存芯片，逐一还原了黑色DIP封装的外形、引脚的规整排列，以及芯片表面的丝印标识细节，不同容量的芯片在尺寸上做了细微区分，还原真实硬件的排布差异。板载的黄色电解电容、蓝色可调电容、黑色继电器模块、白色晶振元件、棕色拨动开关都按照真实电路的布局位置逐一建模，每个元件的外形比例、引脚焊接点的结构都做了贴合实物的还原，甚至元件旁的丝印标注位也在电路板表面做了对应呈现。电路板边缘的USB接口模块还原了金属屏蔽壳、塑料基座与内部接插引脚的结构，接口旁的滤波电容、电阻等贴片元件也做了微型化的结构还原，保证整体布局的完整性。建模时对PCB板的基材做了绿色阻焊层的质感表现，板上的走线区域、焊盘位置都参考真实四层板的布线逻辑做了视觉呈现，不同元件的材质区分清晰：金属引脚做了镀锡的哑光金属质感，电解电容的黄色塑壳、继电器的黑色塑封外壳、晶振的金属屏蔽壳都赋予了对应的材质表现，蓝色插座的亮面塑料质感与棕色开关的磨砂塑料质感形成视觉区分，整体渲染效果贴近真实硬件的视觉观感。设计过程中参考了早期EPROM编程器的经典布局逻辑，在保证结构还原度的同时，优化了元件排布的视觉层次感，让整个电路板的结构展示清晰直观，所有元件的装配位置都符合实际硬件的装配逻辑，可用于电子硬件结构展示、复古编程设备科普等场景的可视化呈现。
